用户切换及网络断线时的处理方法

2023-06-16 历史故事版权反馈

【摘要】：图12-57 控制系统网络断线时的切换请求图12-59 用户切换允许标志SM1592置ON点击“执行”按钮后，出现确认对话框，点击“是”按钮，如图12-61所示。图12-65 系统不能切换时PLC诊断点击“帮助”菜单，查看错误代码一览表，从中找出错误的原因及对策，如图12-66所示。

用户切换包括由GX Developer进行的系统切换和由系统切换指令SP.CONTSW进行的系统切换两种。用户切换是对控制系统模块而进行的。

1.由GX Developer进行的系统切换

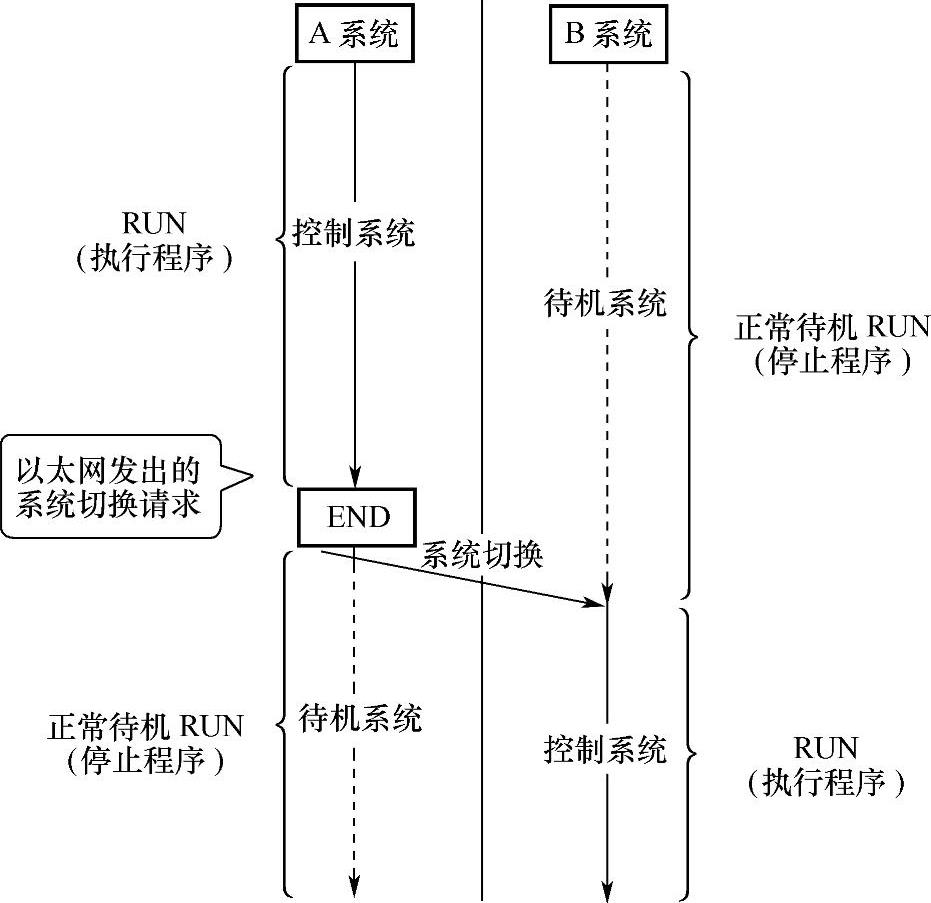

图12-56 网络模块发出系统切换请求时的动作

如果利用GX Developer切换控制系统的CPU模块，将通过END处理进行系统切换。

1）控制系统CPU模块的手动切换允许标志SM1592置ON，如图12-59所示。

2）通过GX Developer的冗余操作向控制系统CPU模块发出系统切换请求，点击“在线”菜单，选择“冗余操作”，在冗余操作的复选框中点击选择“系统切换”，点击“执行”按钮，发出系统切换请求，执行系统切换，如图12-60所示。

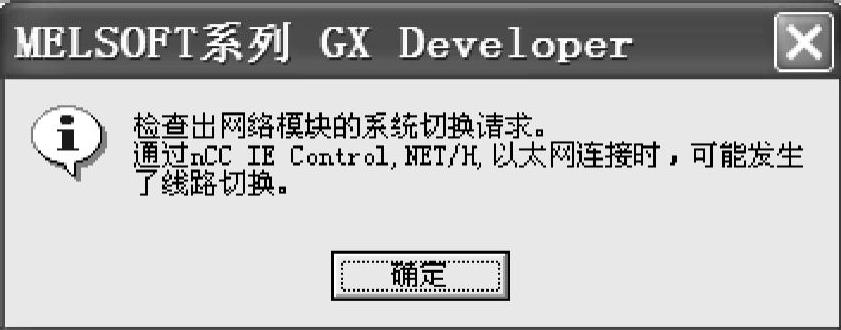

图12-57 控制系统网络断线时的切换请求

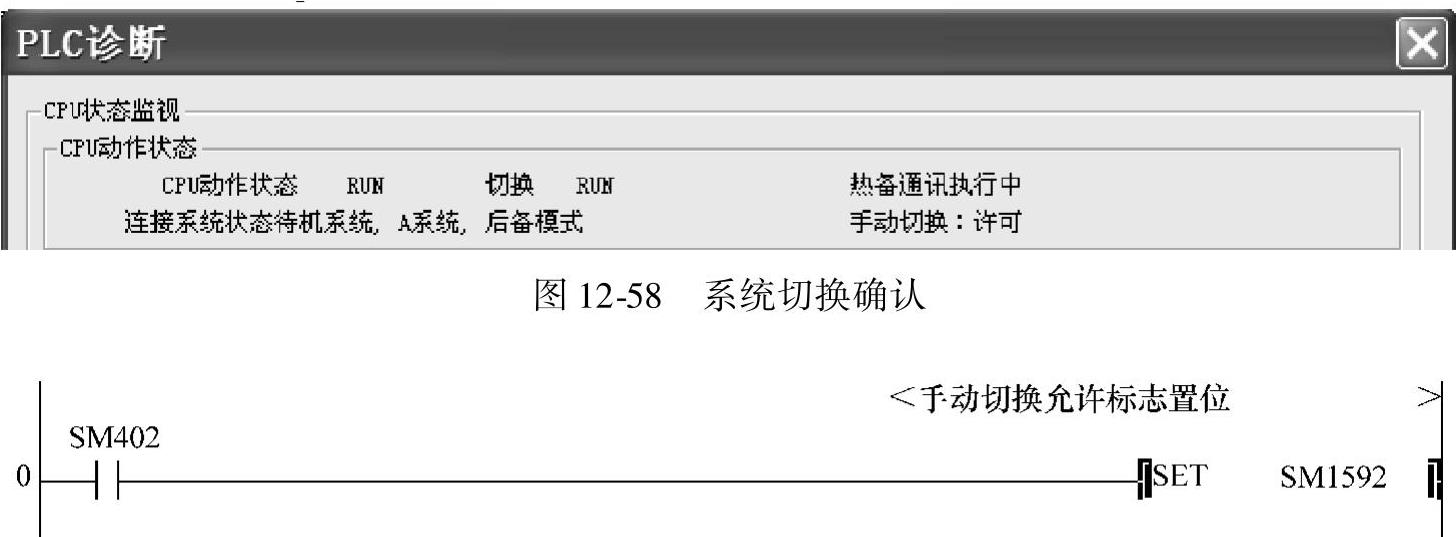

图12-59 用户切换允许标志SM1592置ON

点击“执行”按钮后，出现确认对话框，点击“是”按钮，如图12-61所示。系统切换完成后，出现提示框，如图12-62所示。

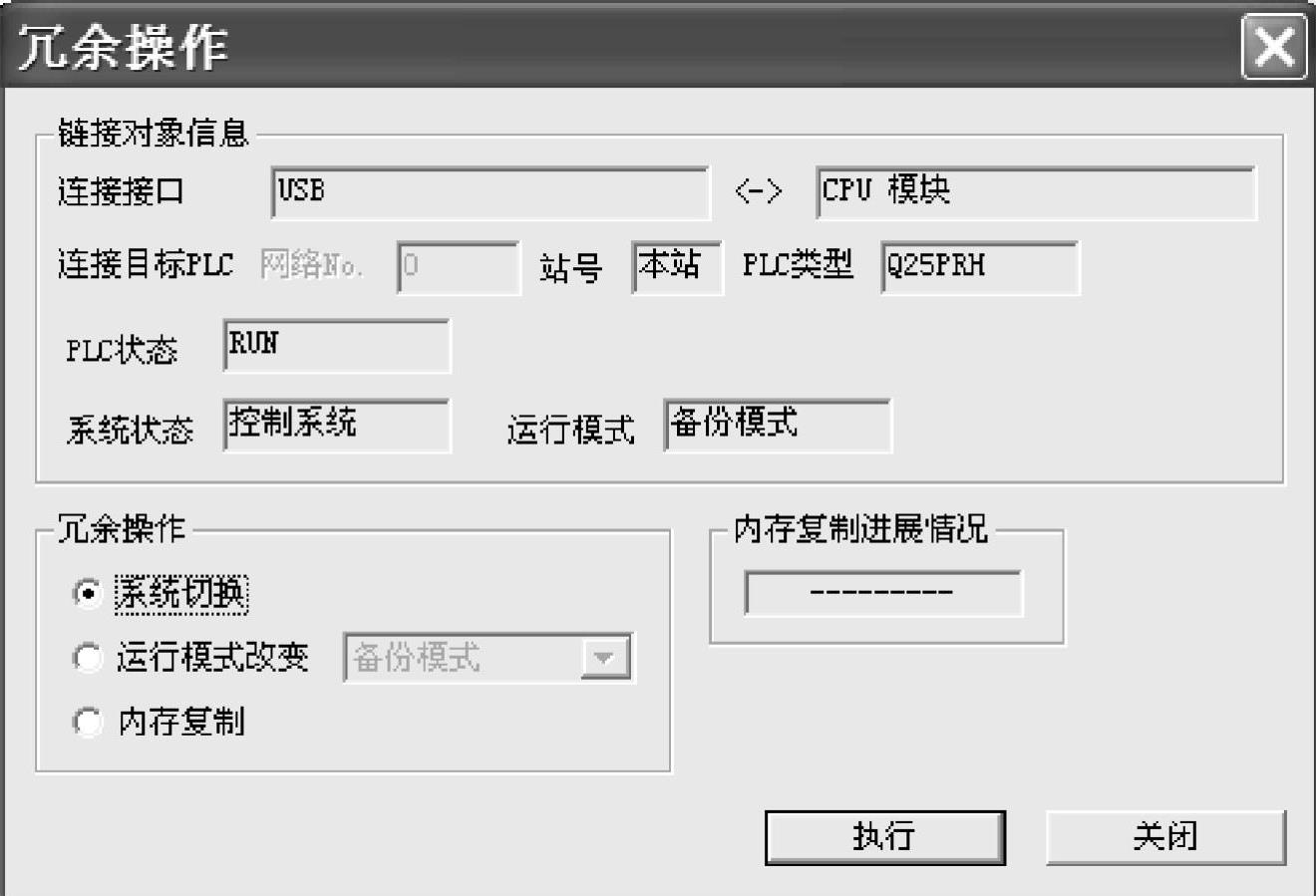

图12-60 冗余操作系统切换

图12-61 由GX Developer切换系统确认

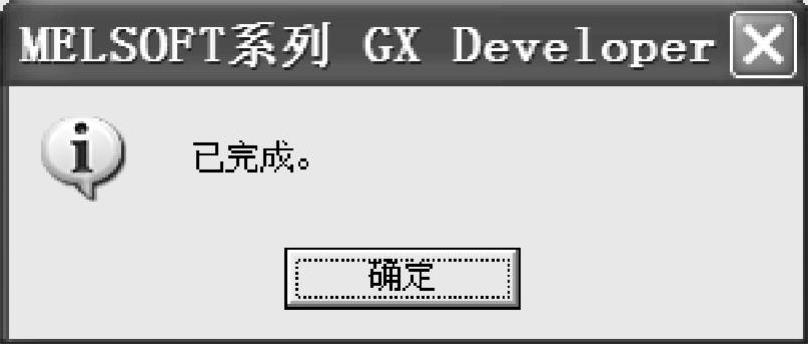

图12-62 由GX Developer切换系统完成

图12-63 系统切换确认

2.由系统切换指令SP.CONTSW进行的系统切换

如果由系统切换指令SP.CONTSW进行系统切换，在控制系统CPU模块中执行指令后，也将通过END处理进行系统切换。

SP.CONTSW指令的格式为[SP.CONGSW Km Mn]，其中Km为常数，由用户指定，可为K1、K2等，程序中第一条系统切换指令指定K1，依此类推；Mn为辅助继电器，由用户指定，当系统切换错误时，此辅助继电器为ON。

1）控制系统CPU模块的手动切换允许标志SM1592置ON，如图12-59所示。

2）在控制系统CPU模块中将系统切换请求ON（如本例中将M0置ON），执行系统切换指令，程序如图12-64所示。

图12-64 执行系统切换请求

此时采用GX Developer的PLC诊断功能可以查看CPU的动作状态。

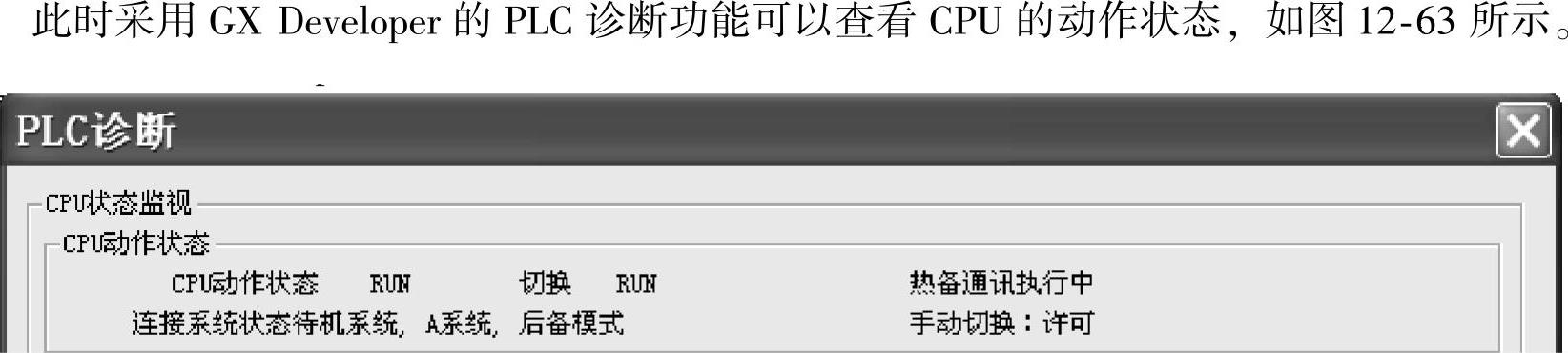

系统切换正常时，可以看到CPU的动作状态如图12-63所示。

系统不能切换时，通过GX Developer的PLC诊断功能，可以查看CPU的动作状态，同时会看到A系统存在错误代码为6220的“CAN’T SWITCH（不能切换）”的错误，如图12-65所示。

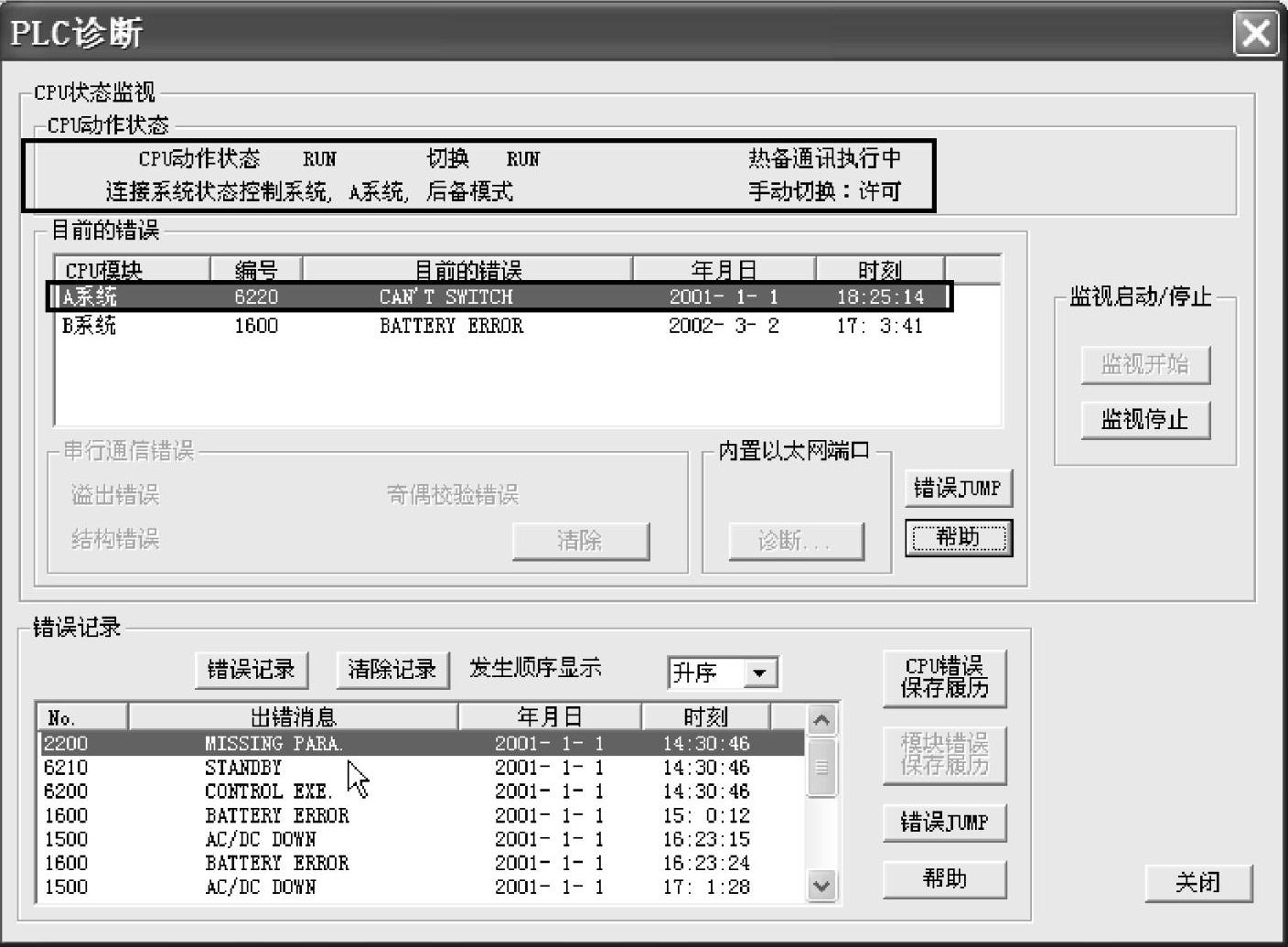

图12-65 系统不能切换时PLC诊断

点击“帮助”菜单，查看错误代码一览表，从中找出错误的原因及对策，如图12-66所示。

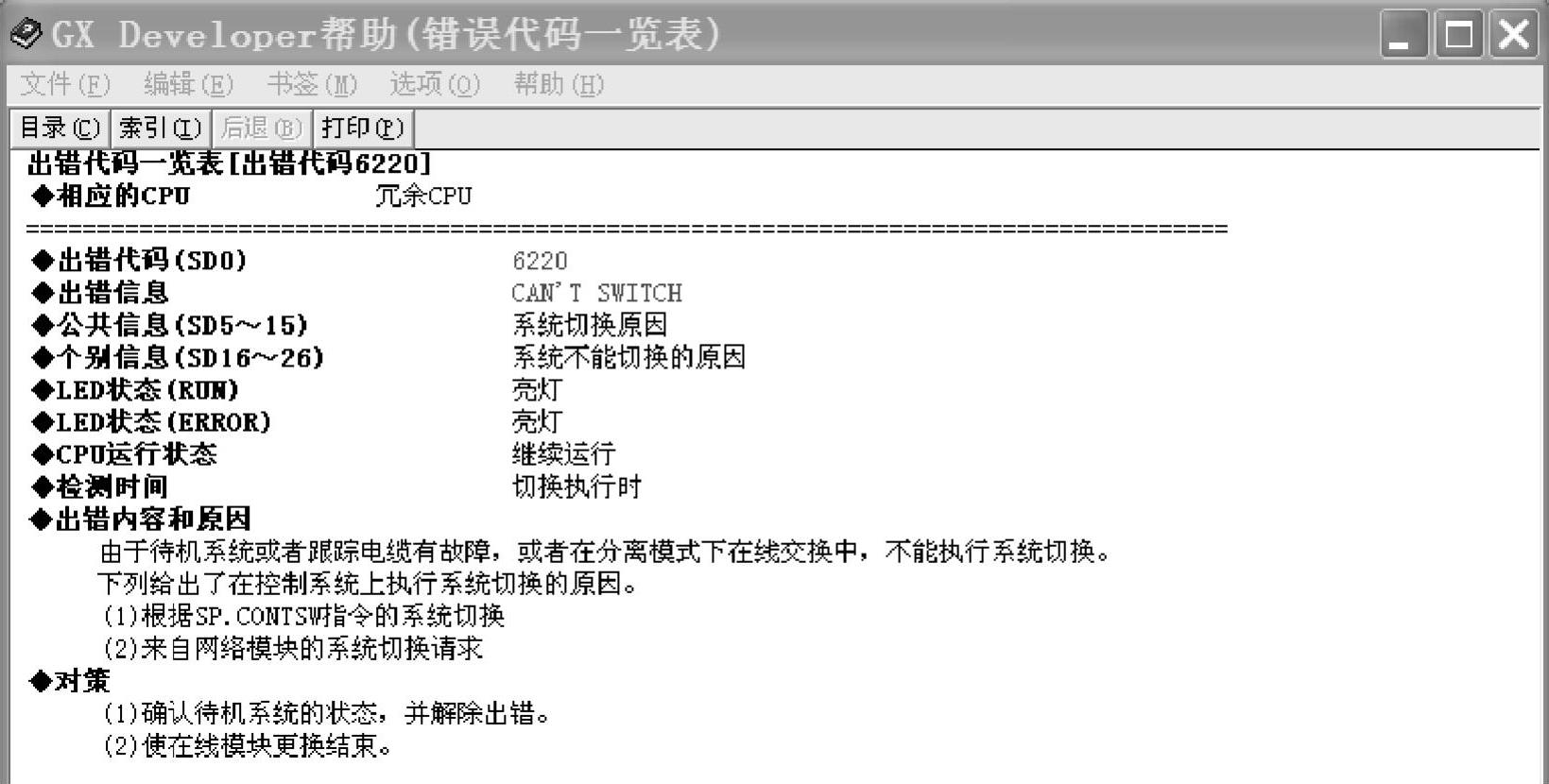

图12-66 系统不能切换原因帮助
