操作步骤：使用监控工具
【摘要】：通过PX Developer的监视工具可以对过程CPU的程序进行监视和操作。监视工具与QnPHCPU进行通信，对标签数据进行监视和控制。图11-73 监视工具下的3种模式表11-12 3种工作模式的具体说明操作时，指定用户名和密码进行模式的更改。图11-77 添加用户名和权限设置控制面板设定PX Developer监视工具具有控制面板的功能，1个画面内可以显示8个监视面板。3）按照表11-13设定需要监控的趋势曲线。
通过PX Developer的监视工具可以对过程CPU的程序进行监视和操作。标签FB内部具有称为标签数据的数据区域。标签数据被配置在PLC软元件上，执行含有该标签FB的程序时，通过监视可以实时反映DDC处理逻辑的状态。此外，标签数据中含有的参数对DDC处理逻辑进行自动控制。监视工具与QnPHCPU进行通信，对标签数据进行监视和控制。各种监视画面显示读出标签数据的内容，用户通过操作可以向标签数据写入数值。

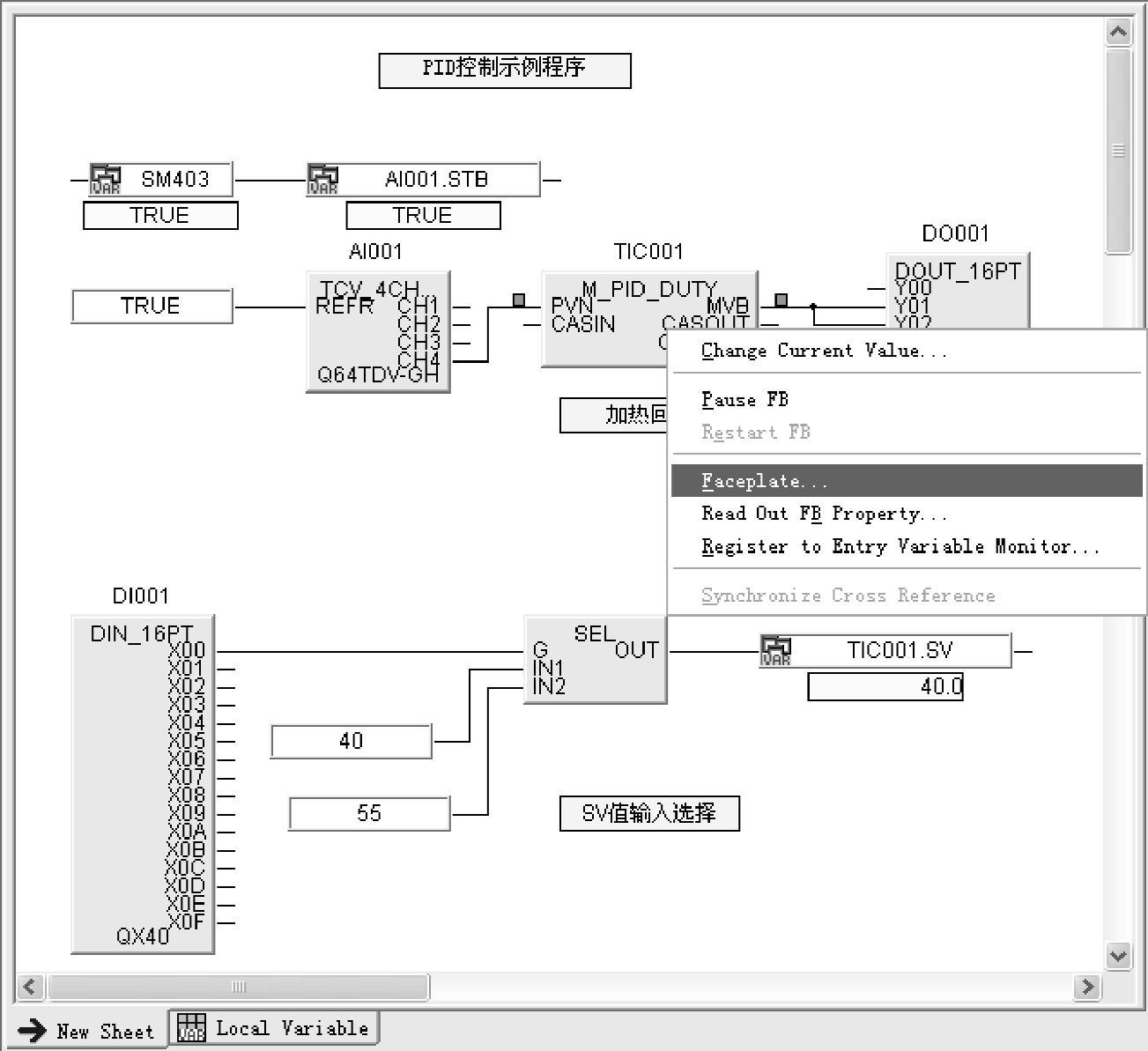

图11-71 监控显示画面选择面板
图11-72 控制模式变更设置
1.模式更改操作

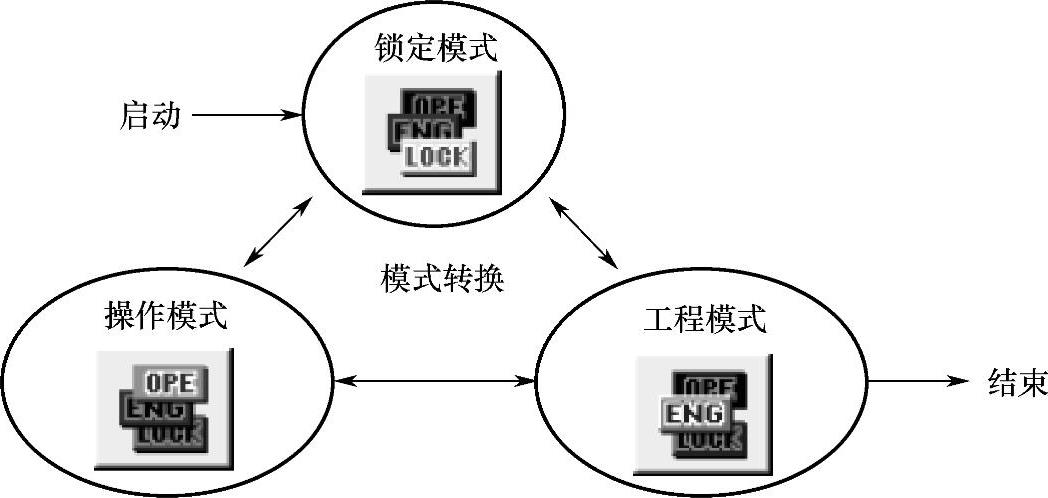

根据用户权限的不同，监视工具可以设置为3种模式，如图11-73所示。

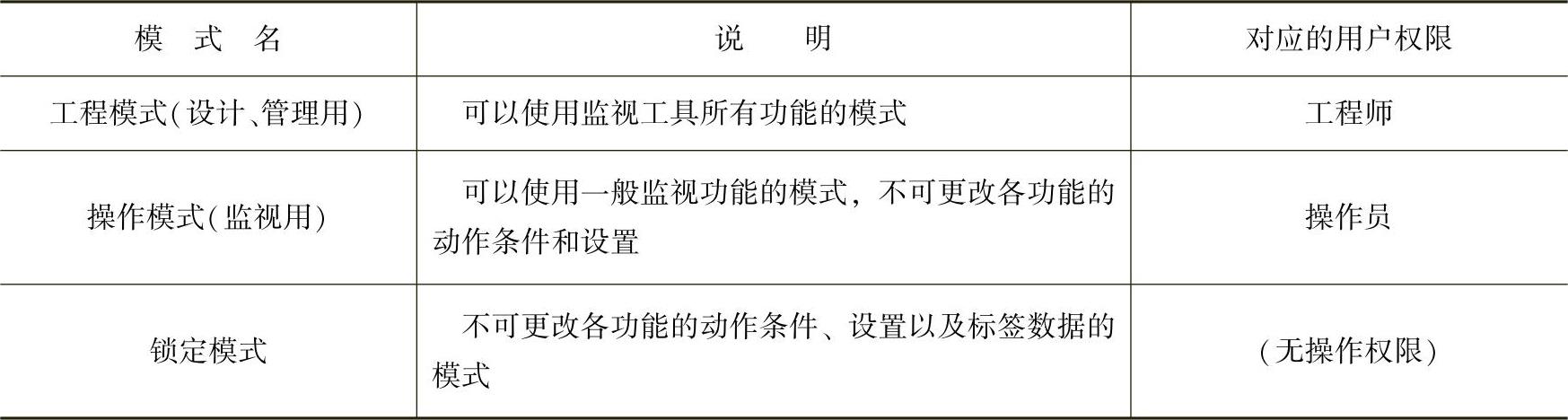

3种工作模式的具体说明见表11-12。
图11-73 监视工具下的3种模式
表11-12 3种工作模式的具体说明
操作时，指定用户名和密码进行模式的更改。监视工具的操作模式或工程模式由用户登录的权限（工程师或操作员）决定。更改模式后，可以在预设的用户名相应的权限（工程师或操作员）范围内进行操作。离开时，设置为锁定模式可以防止不相关人员的误操作。
模式变更的操作步骤如下：

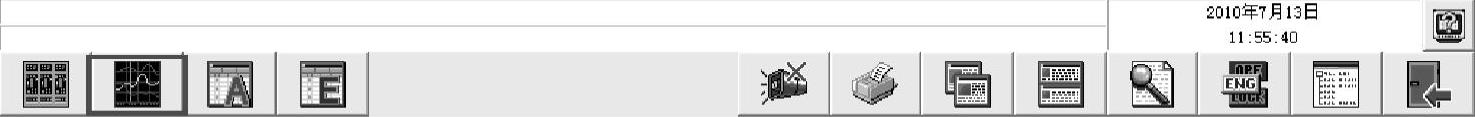

1）启动PX Developer的监视工具，桌面上部显示监视工具栏，点击
（模式更改）按钮，如图11-74所示。
图11-74 点击“模式更改”按钮

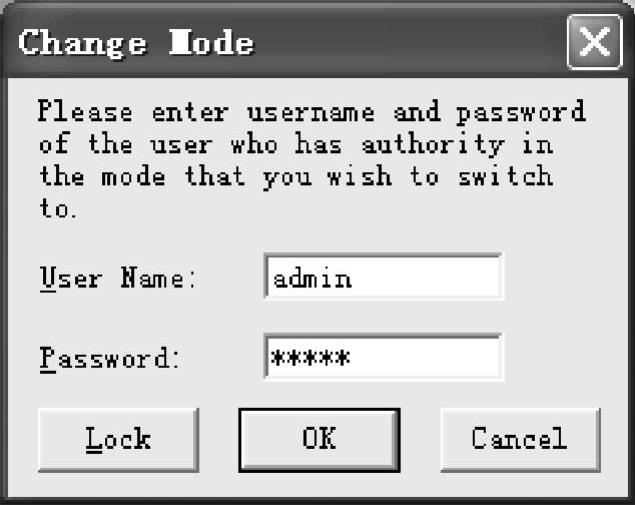

2）在模式变更菜单中输入用户名“admin”和密码“admin”（默认用户名），单击模式切换确认消息的“OK”按钮。
3）模式更改按钮显示为
，表示从锁定模式（LOCK）切换至工程模式（ENG），如图11-75所示。

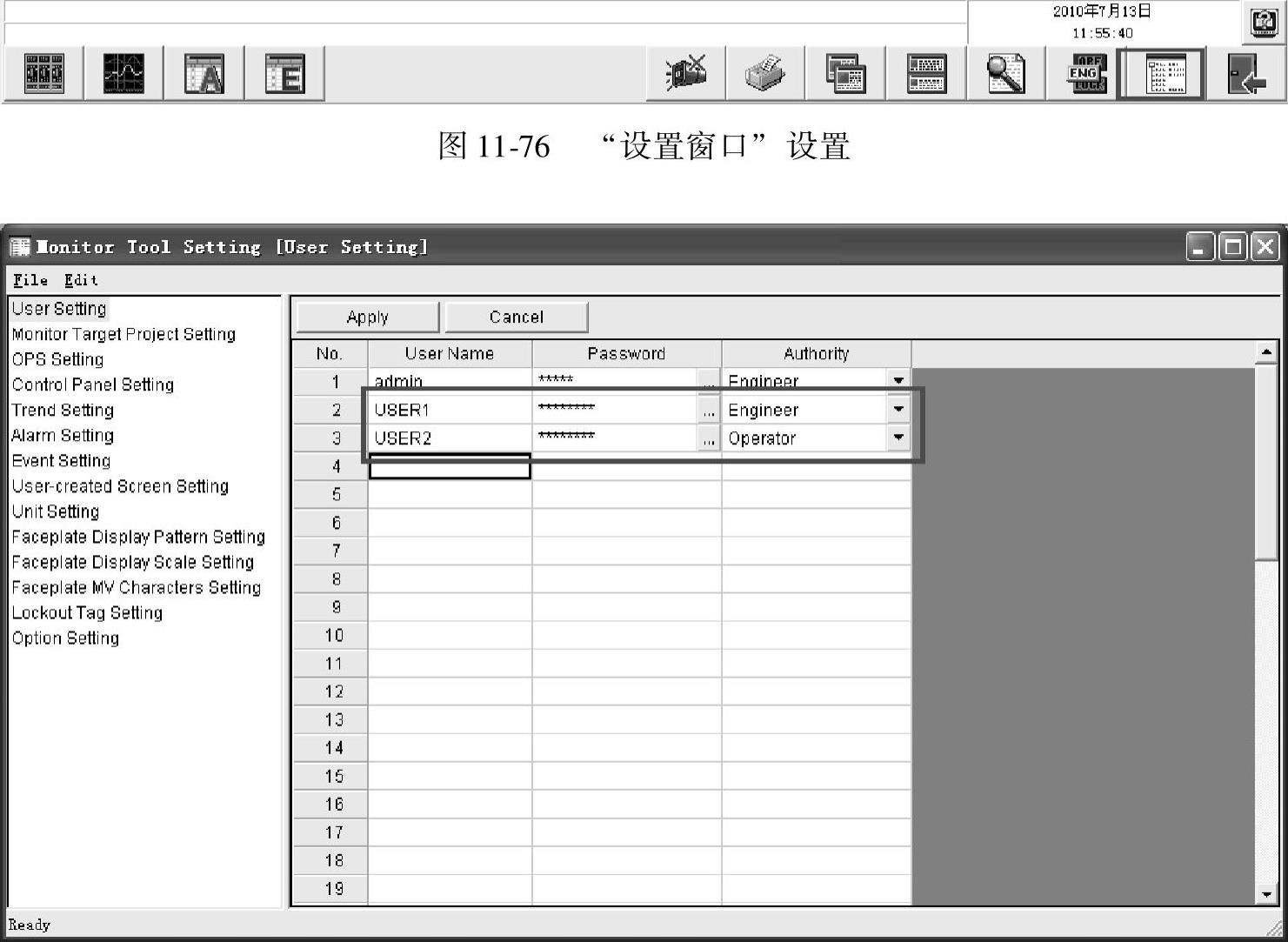

2.“设置窗口”设置（见图11-76）
（1）添加用户名和权限
单击监视工具栏的“Setting Window（设置窗口）”按钮。在“User Setting（用户名设置）”中可以添加用户名、密码、权限，如图11-77所示。
图11-75 模式更改口令输入
（2）添加需要监视的工程
点击设置窗口的“Monitor Target Project Setting（监视目标工程设置）”菜单，单击路径栏的
按钮。在显示的对话框内，选择PX Developer编程工具下生成的工程，此处选择刚才用PX Developer编程工具编制的temperature（温度）工程文件（选择工程文件夹内的temperature.mdb文件）。单击“打开”按钮，如图11-78所示。
图11-77 添加用户名和权限设置
（3）控制面板设定
PX Developer监视工具具有控制面板的功能，1个画面内可以显示8个监视面板。1个画面称为1个控制面板组，监视工具最多可对500组（8×500=4000个监视面板）进行监视。这里对在控制面板画面上显示监视面板的设置进行说明。
1）在监视工具的设置窗口内，单击“Control Panel Setting（控制面板设置）”。
2）输入“Group Name（组名）”为“TIC001”（双击变为可输入状态，组名可以自由定义）。
图11-78 添加需要监视的工程

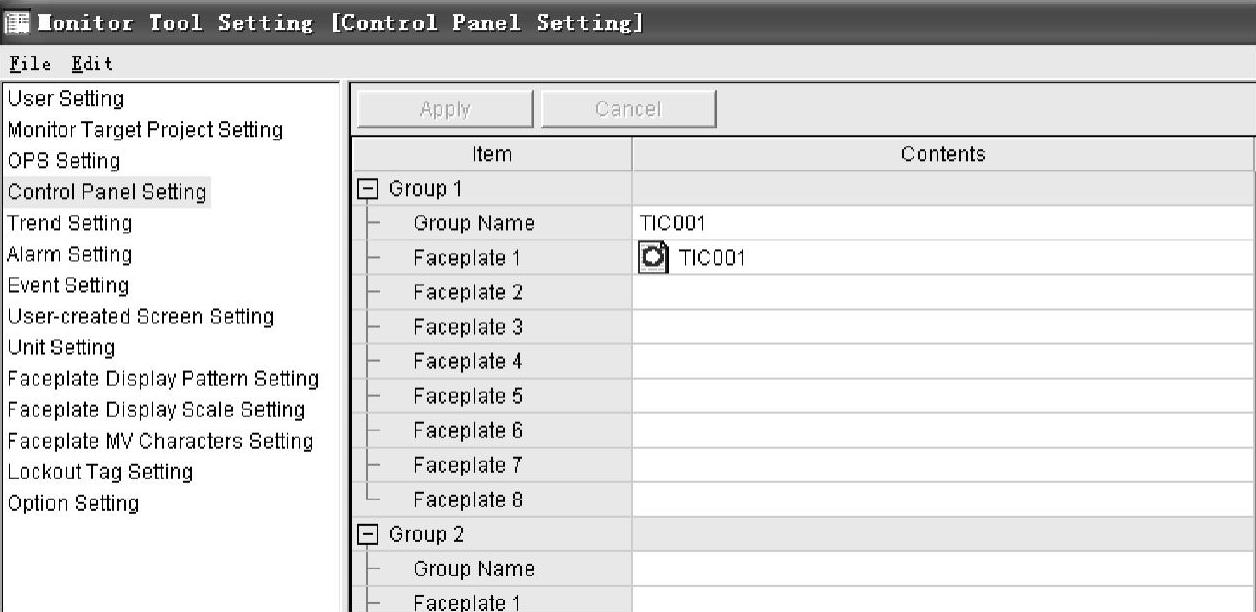

3）如图11-79所示，在“Faceplate1（监视面板1）”内输入标签名为“TIC001”（必须与前面编程工具中的所定义的标签名称一致。设置正确的情况下，标签名的左侧显示
标记，不正确时显示
标记）。单击“Apply（应用）”按钮使更改生效，单击确认对话框的“OK”按钮。
图11-79 控制面板设定
（4）趋势图设置
显示趋势图之前，需要登记趋势图的监视变量。
1）输入“Group Name（组名）”为“TIC001”（组名可以自由定义）。
2）在“Sampling Period（采样周期）”中可以设定趋势图的采样周期，单位为秒。
3）按照表11-13设定需要监控的趋势曲线。
表11-13 趋势图设置内容表

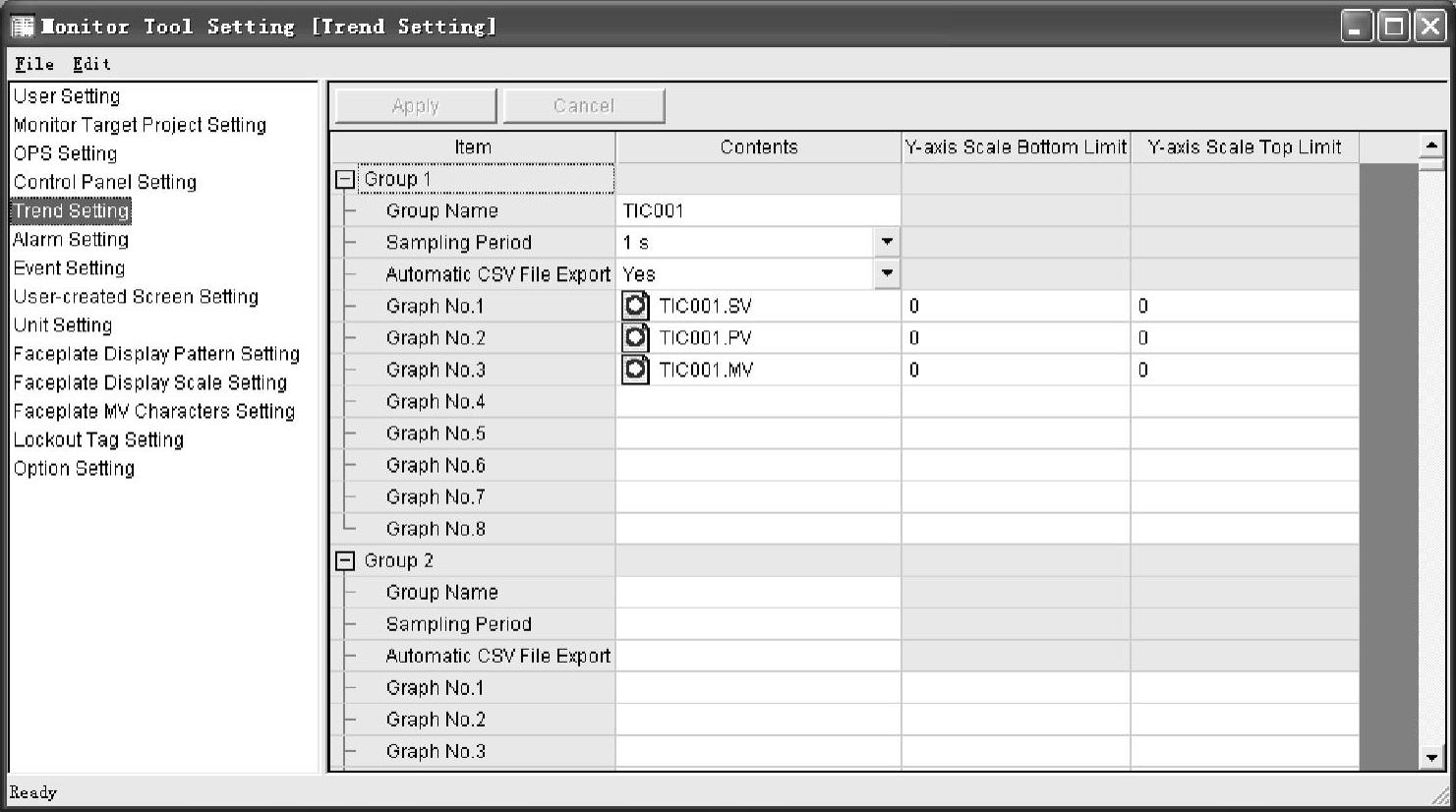

设定好的画面如图11-80所示。
图11-80 趋势图设置画面
3.工程监控
（1）控制面板显示和监控（见图11-81）
图11-81 控制面板显示和监控
控制面板参数设定好后点击监控工具栏的
按钮，显示如图11-82所示的监控面板。
点击图11-82中的“MANUAL”按钮后，出现如图11-83所示的菜单画面。
通过点击“MANUAL”/“AUTO”/“CASCADE”按钮，可以进行控制模式变更操作，对于3种工作模式的说明如下：
1）MANUAL：手动模式，在PID控制中，操作员可以手动更改操作量（MV）的模式。
2）AUTO：自动模式，按照画面中设置的设定值（SV）进行控制的模式。
3）CASCADE：级联模式，由主回路和副回路构成，主调节器的输出作为副调节器的给定。
点击“SV”按钮后可以对SV值进行变更，如图11-84所示。
点击图11-82所示控制面板的“Details”按钮，弹出调节窗口，如图11-85所示。在此窗口下可以对PID基本参数进行设置，“Auto Turning”菜单可以进行PID参数的自整定。
图11-82 控制面板显示
图11-83 控制模式变更操作
图11-84 SV值设定
图11-85 显示详细调节窗口
（2）趋势图显示和监控（见图11-86）
图11-86 趋势图显示和监控
点击监控工具栏的

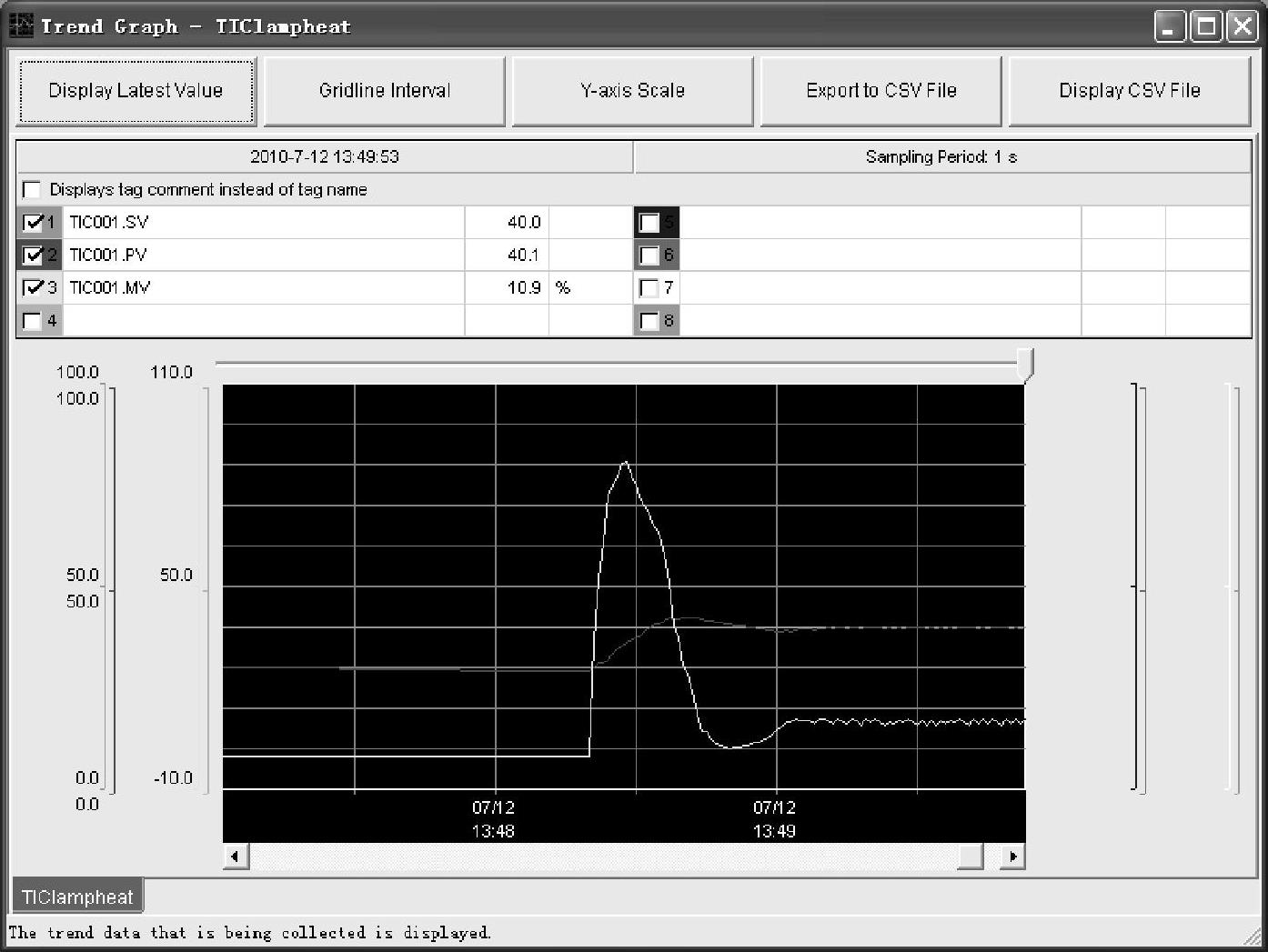

按钮，显示如图11-87所示趋势图监控画面，可以观察SV、PV、MV值的实时及历史曲线。点击其中的“Gridline Interval”按钮，可以调整曲线的时间间隔。点击“Export to CSV File”按钮，可以将曲线趋势图数据以CSV的文件格式进行保存。
图11-87 趋势图监视画面
（3）报警显示（见图11-88）
图11-88 报警显示
点击监控工具栏的
按钮，显示如图11-89所示报警清单画面，报警列表中显示相关标签数据项目的状态发生变化时以及系统发生错误时对应的报警信息。点击“Export to CSV File”按钮，可以将历史报警数据以CSV的文件格式进行保存。
图11-89 报警清单画面
