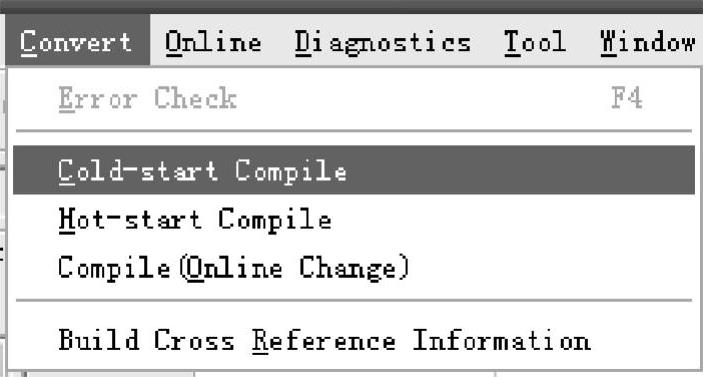

【摘要】：图11-41 新建工程界面2.模块FB的声明为了编写程序，需要在模块FB声明窗口中对模块FB进行声明。单击该按钮后会显示模块型号选择列表，从列表内选择“QX40”模块，如图11-43所示。按照先前的方法定义两个常量，分别是“40”和“55”，定义一个变量“TIC001.SV”，随后根据图示使用连线工具进行连接。图11-60 定义注释5.程序编译1）单击工具栏的图标，也可以通过点击菜单的“Convert（转换）”→“Cold-start Compile”执行操作，如图11-61所示。

1.程序启动和新建工程

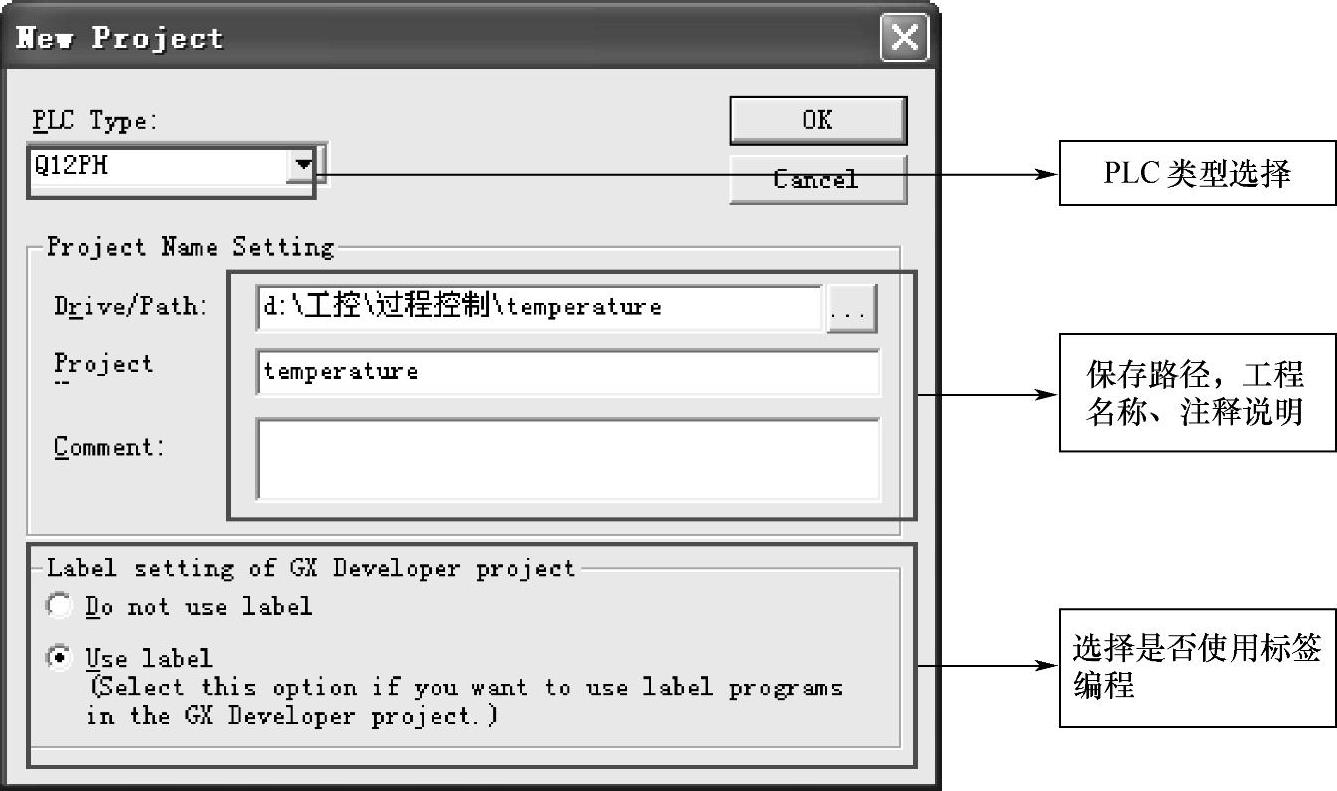

启动执行PX Developer的Programming Tool，在Programming Tool窗口的菜单栏中点击“Project”➝“New Project”，新建工程的窗口如图11-41所示，在此分别选择PLC类型（PLC Type）、保存路径（Drive/Path）、添加工程名称（Project）、注释（Comment），选择是否需要使用标签功能（Do not use label和Use label）。全部做完后点击“OK”按钮。

图11-41 新建工程界面

2.模块FB的声明

为了编写程序，需要在模块FB声明窗口中对模块FB（QX40、QY40P、Q64TDV-GH）进行声明。在工程窗口下，双击“Module FB（模块FB）”图标，如图11-42所示。

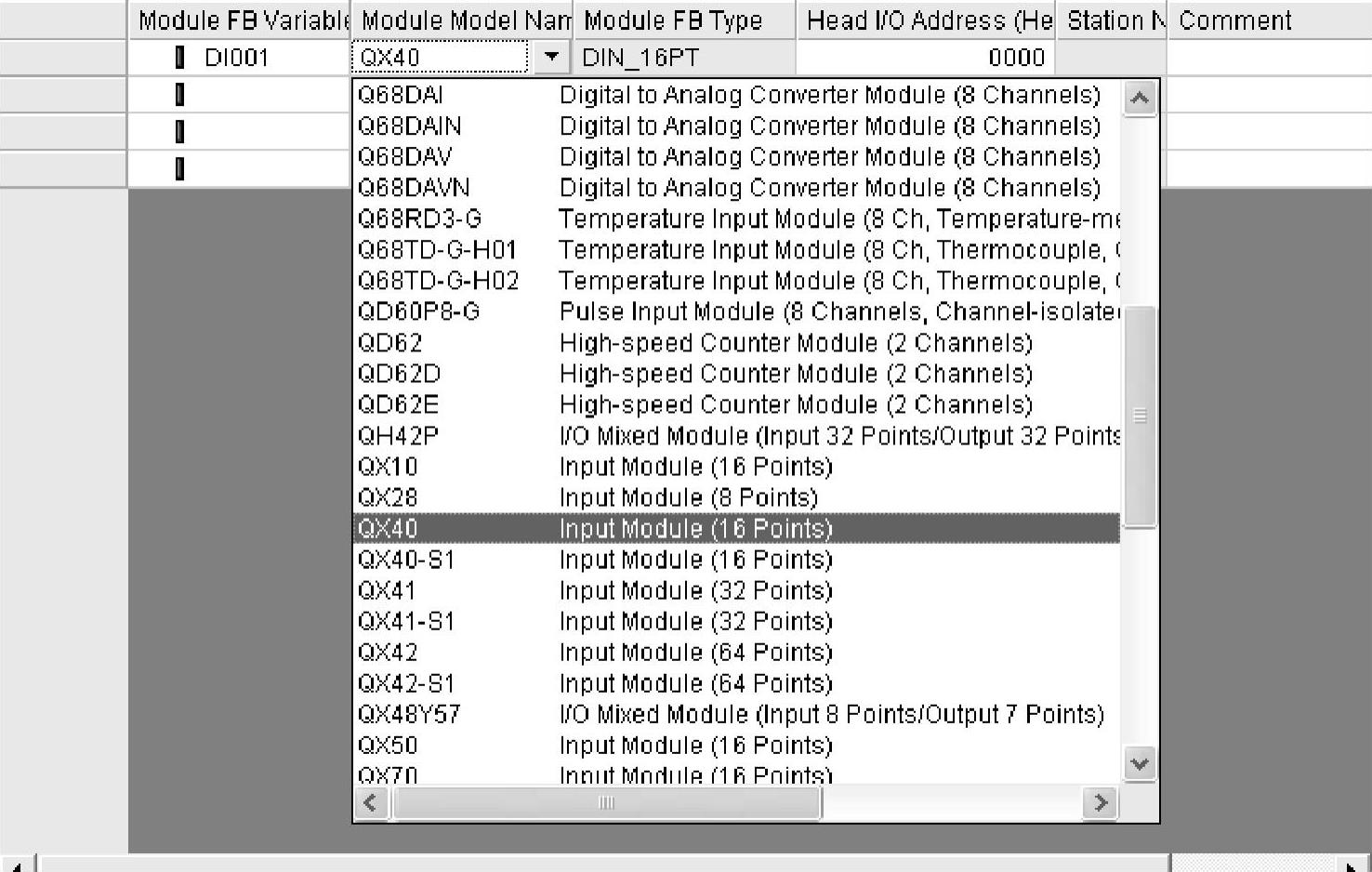

在模块FB变量名中输入“DI001”（注意，FB变量名可以任意定义），显示模块FB声明窗口，选择模块型号单元格，则单元格内显示按钮。单击该按钮后会显示模块型号选择列表，从列表内选择“QX40”模块，如图11-43所示。

按照以上步骤添加对QY40P、Q64TDV-GH模块的FB声明，完成后如图11-44所示。

3.标签FB的声明

需要在标签FB声明窗口下对标签FB（MPID）进行声明。

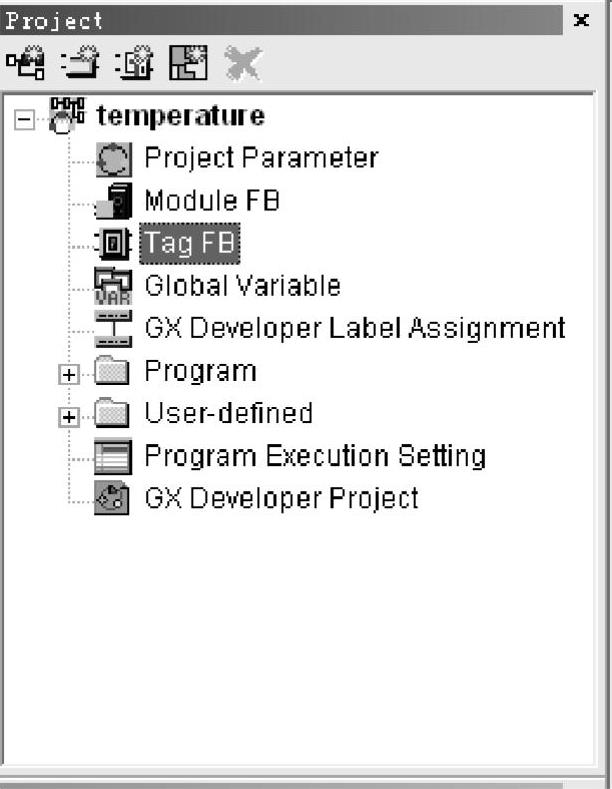

1）在工程定义窗口下双击“Tag FB（标签FB）”，如图11-45所示。

2）显示标签FB声明窗口。在标签FB变量名内输入“TIC001”（注意，标签变量名可以任意定义），如图11-46所示。

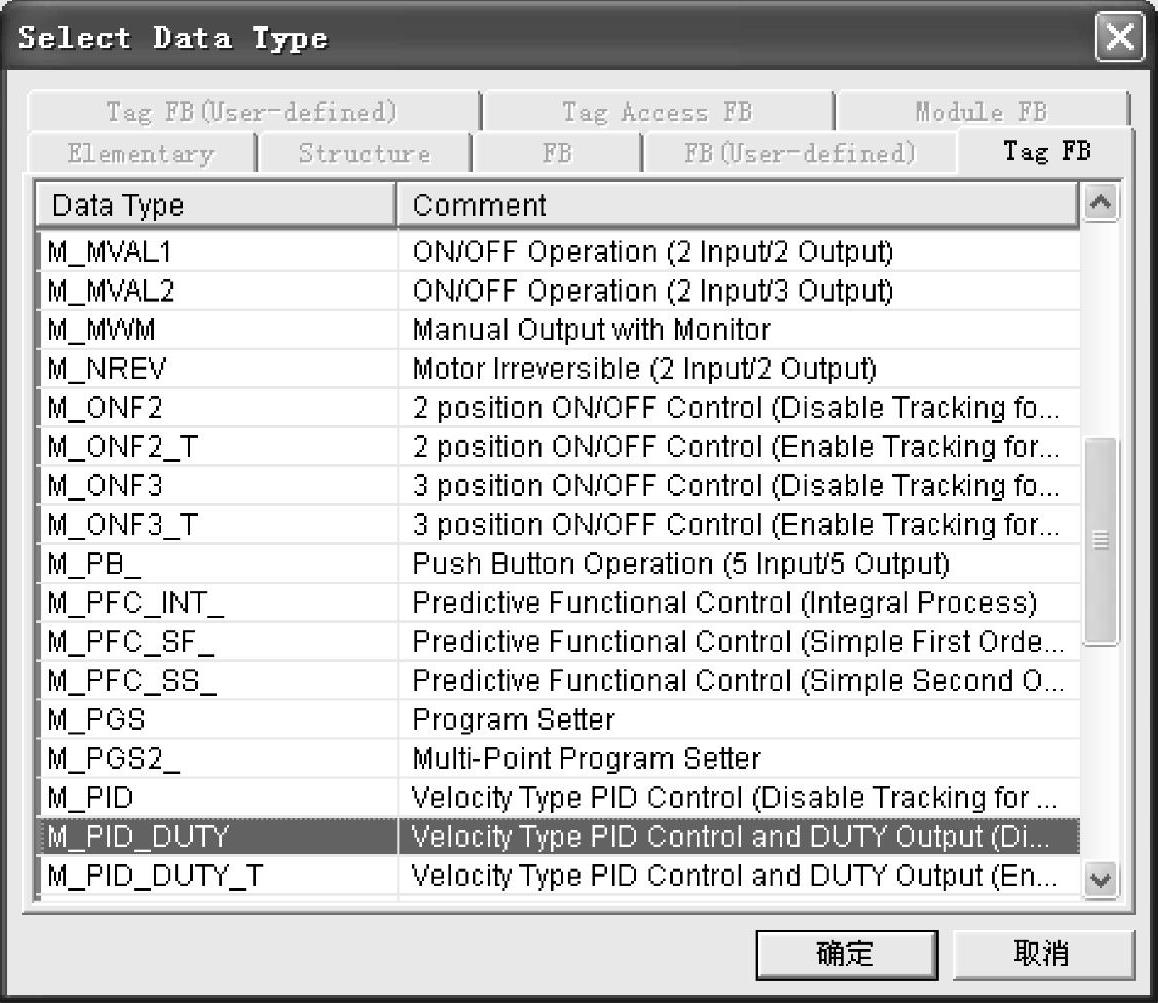

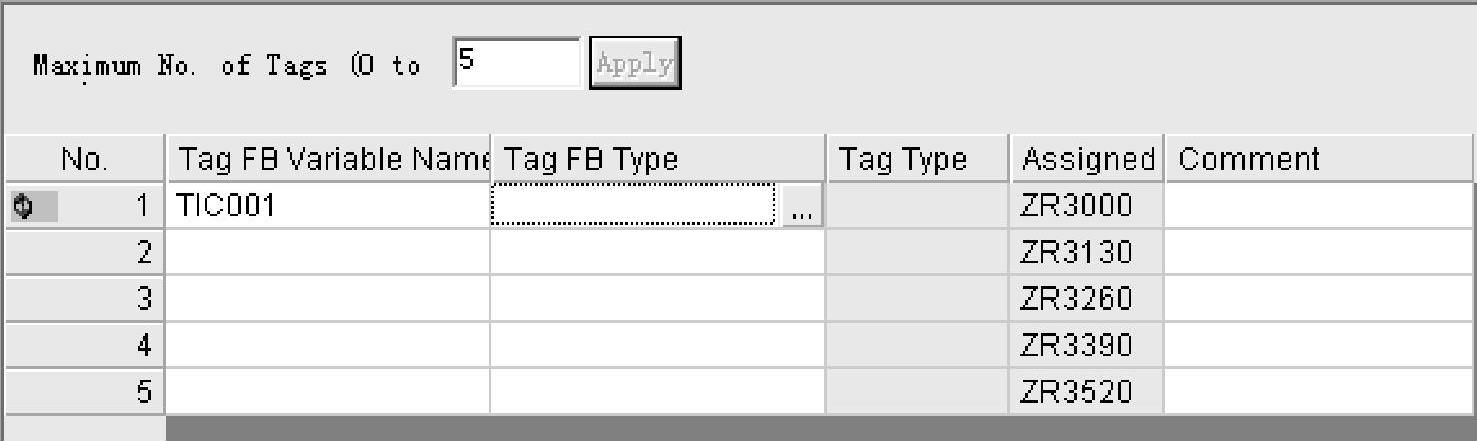

3）选择标签FB类型单元格，单元格内显示按钮，单击该按钮，显示数据类型选择对话框。从标签FB类型列表中选择“M_PID_DUTY”，单击“确定”按钮，如图11-47所示。

图11-42 执行“Module FB”菜单

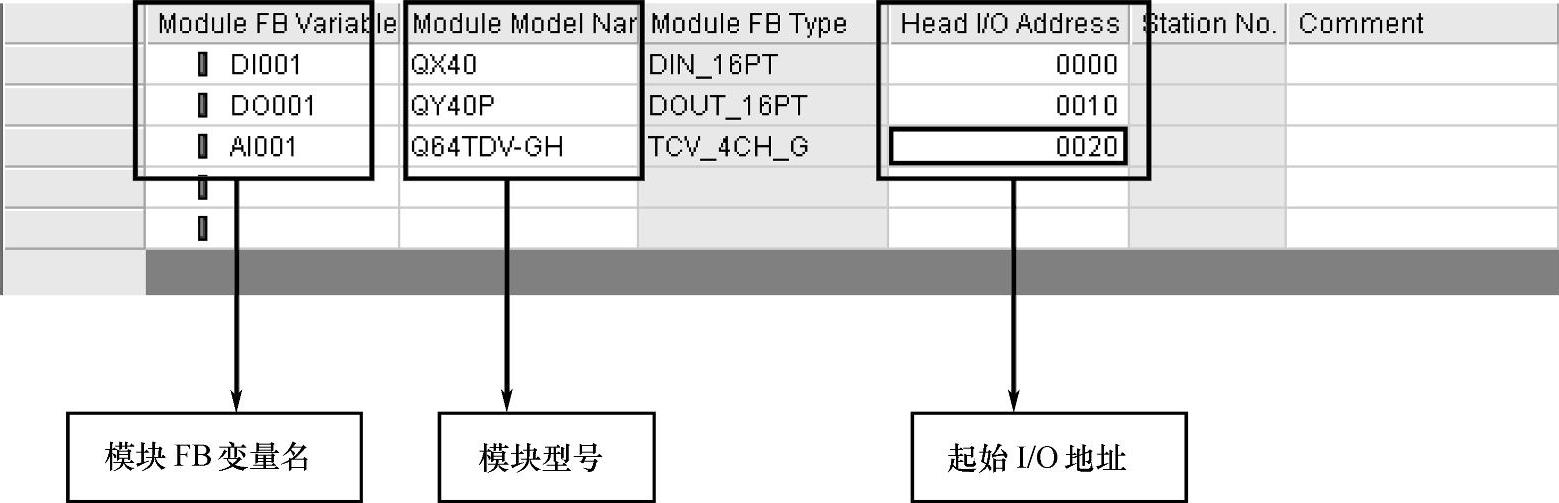

图11-43 模块FB的各项定义

图11-44 模块FB定义完成结果

定义完成后的结果如图11-48所示，还可以根据需要为标签回路添加注释。

4）M_PID_DUTY标签FB说明

这里选择使用M_PID_DUTY，在每个控制输出周期内，根据MV值的大小改变输出的ON/OFF比例并输出结果。输出类型为BOOL型，适用于通过加热器进行温度控制等，如图11-49所示。

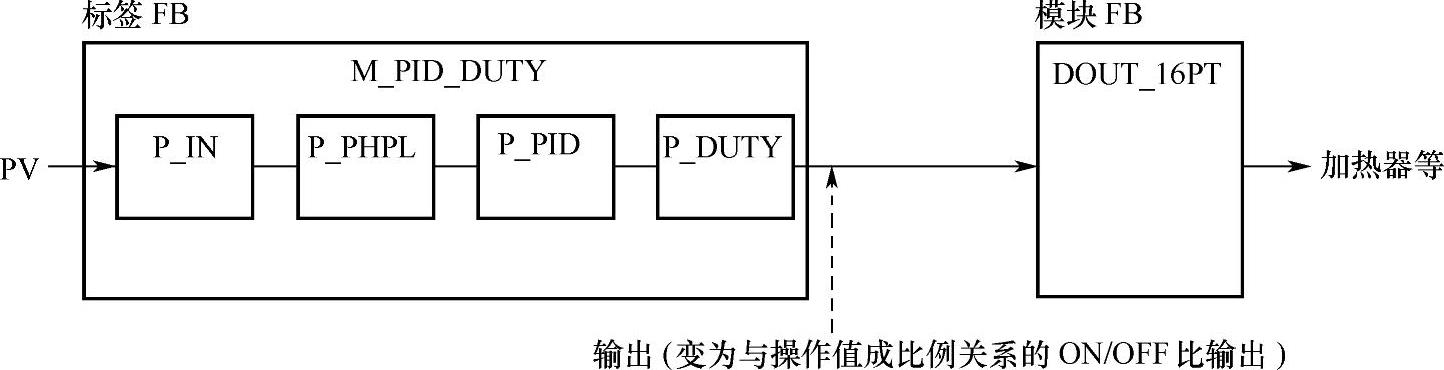

M_PID_DUTY标签FB工作运行如图11-50所示。

4.FBD部件粘贴和连接

（1）模块FB粘贴

1）在部件窗口（Parts）下，选择与工程名相同名称的分页，选择“Module FB”。

2）拖放模块FB（AI001、DI001、DO001）的图标，粘贴至程序定义窗口。

图11-45 标签FB的声明

图11-46 显示标签FB声明窗口

图11-47 标签FB类型列表

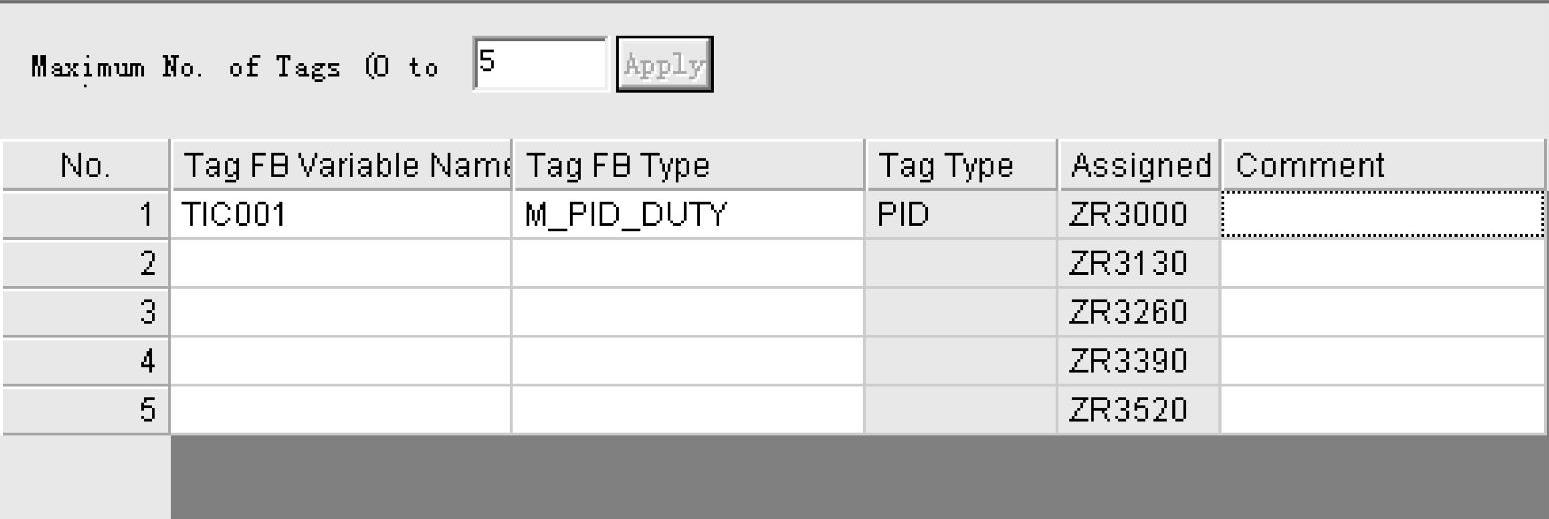

图11-48 标签FB定义完成显示

图11-49 M_PID_DUTY标签FB构成

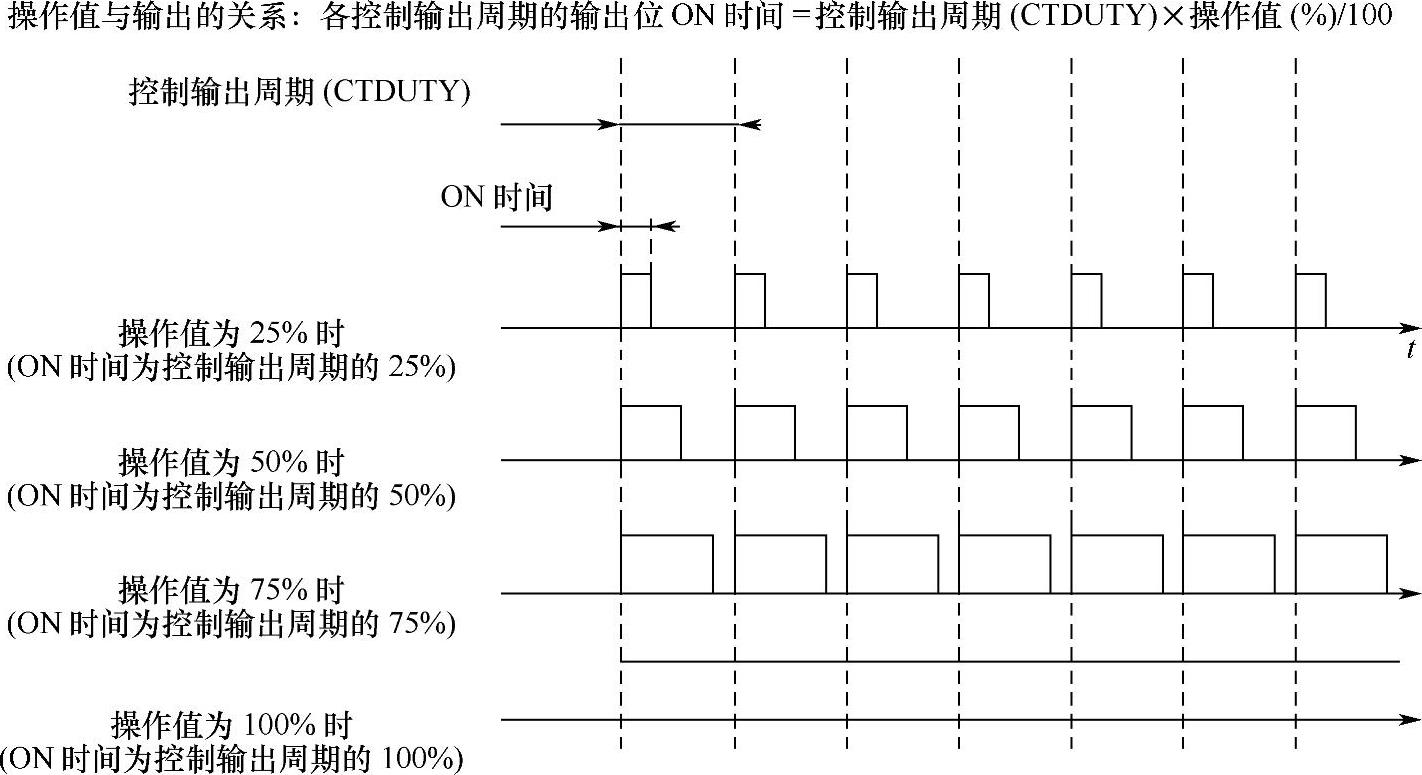

图11-50 M_PID_DUTY标签FB工作运行图

3）在FB名“？？？”中分别输入各个标示名（标示名可以起任意名称）。

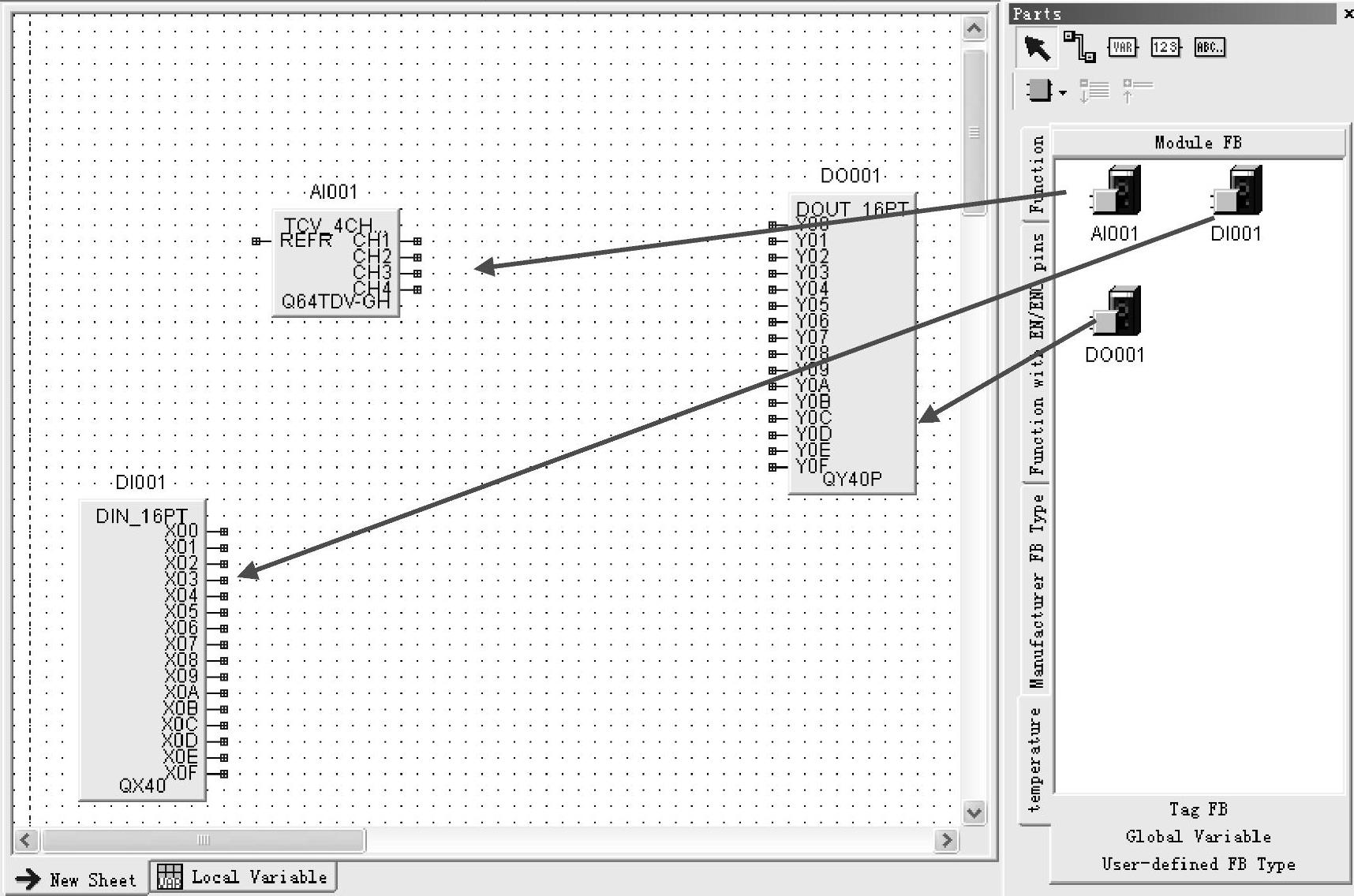

模块FB粘贴示意如图11-51所示。

（2）标签FB粘贴

1）在部件（Parts）窗口下，选择与工程名相同名称的分页，选择“Tag FB”。

2）拖放标签FB（TIC001）的图标，粘贴至程序定义窗口。

3）在标签名“？？？”中分别输入标示名（标示名可以起任意名称）。

标签FB粘贴示意如图11-52所示。

图11-51 模块FB粘贴示意图

图11-52 标签FB粘贴示意图

（3）定义常量和连线

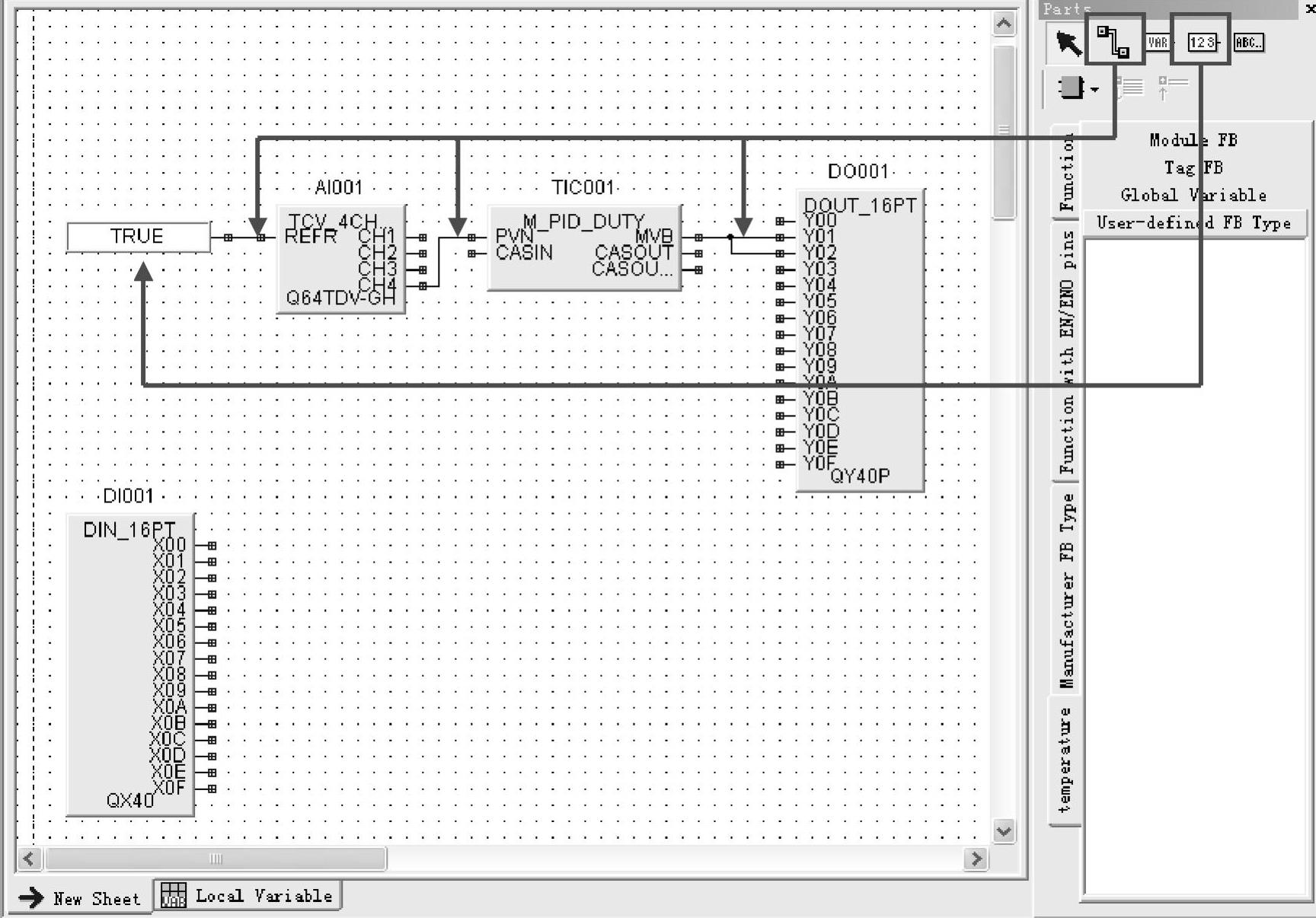

1）在部件（Parts）窗口下，拖放（常量部件）图标，在部件内输入名称“TRUE”。

2）点击（连线部件）图标，将各个部件的输出引脚和相关部件输入引脚相连。

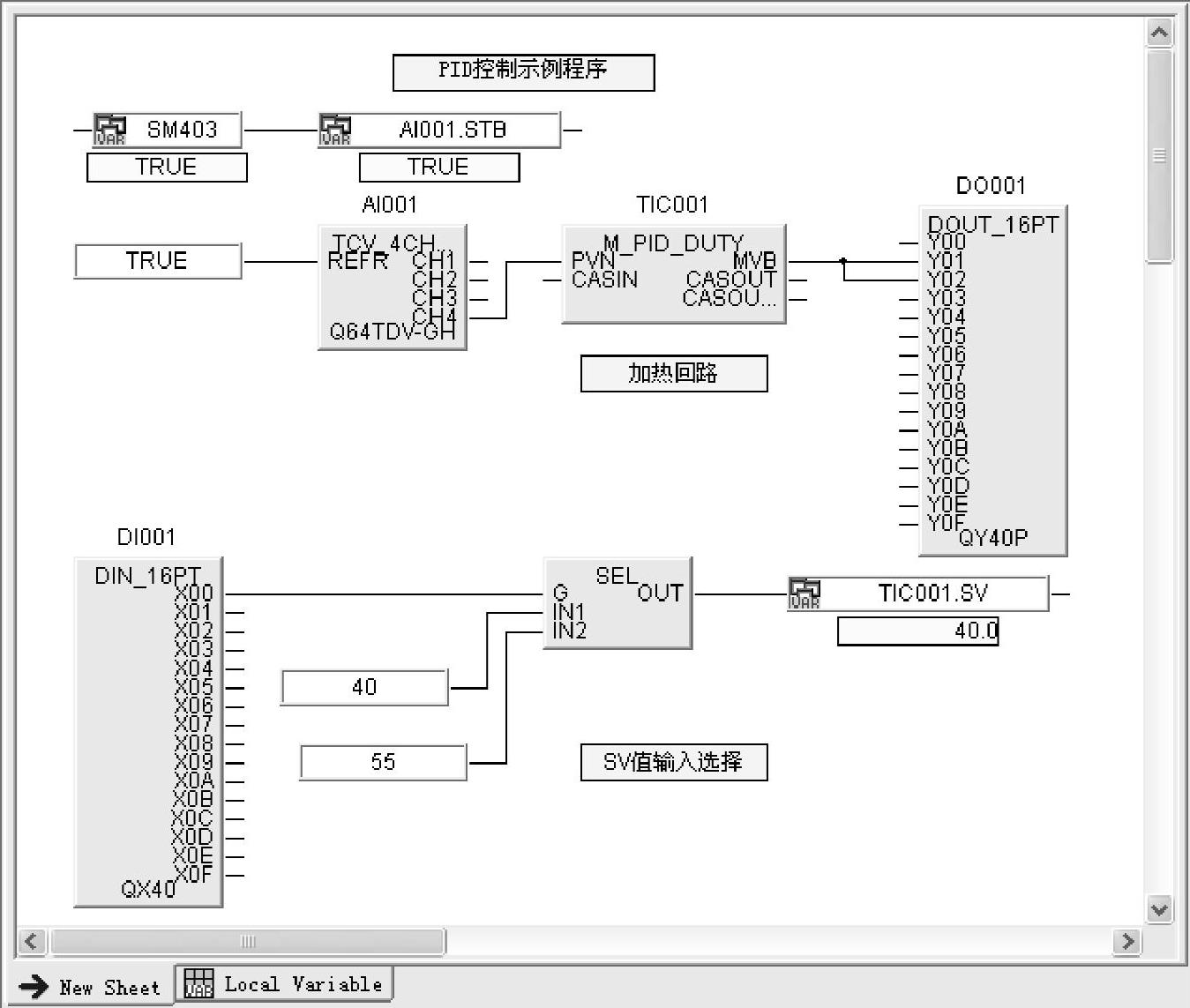

Q64 TDV-GH通道4的温度测量值作为TIC001回路控制块的反馈值PV，TIC001的MVB输出控制QY40 P的Y01和Y02（实际I/O地址为Y11和Y12）如图11-53所示。

图11-53 定义常量和连线示意图

（4）定义变量

1）在部件（Parts）窗口下，拖放（变量部件）图标，在部件内输入名称“SM403”，如图11-54所示。

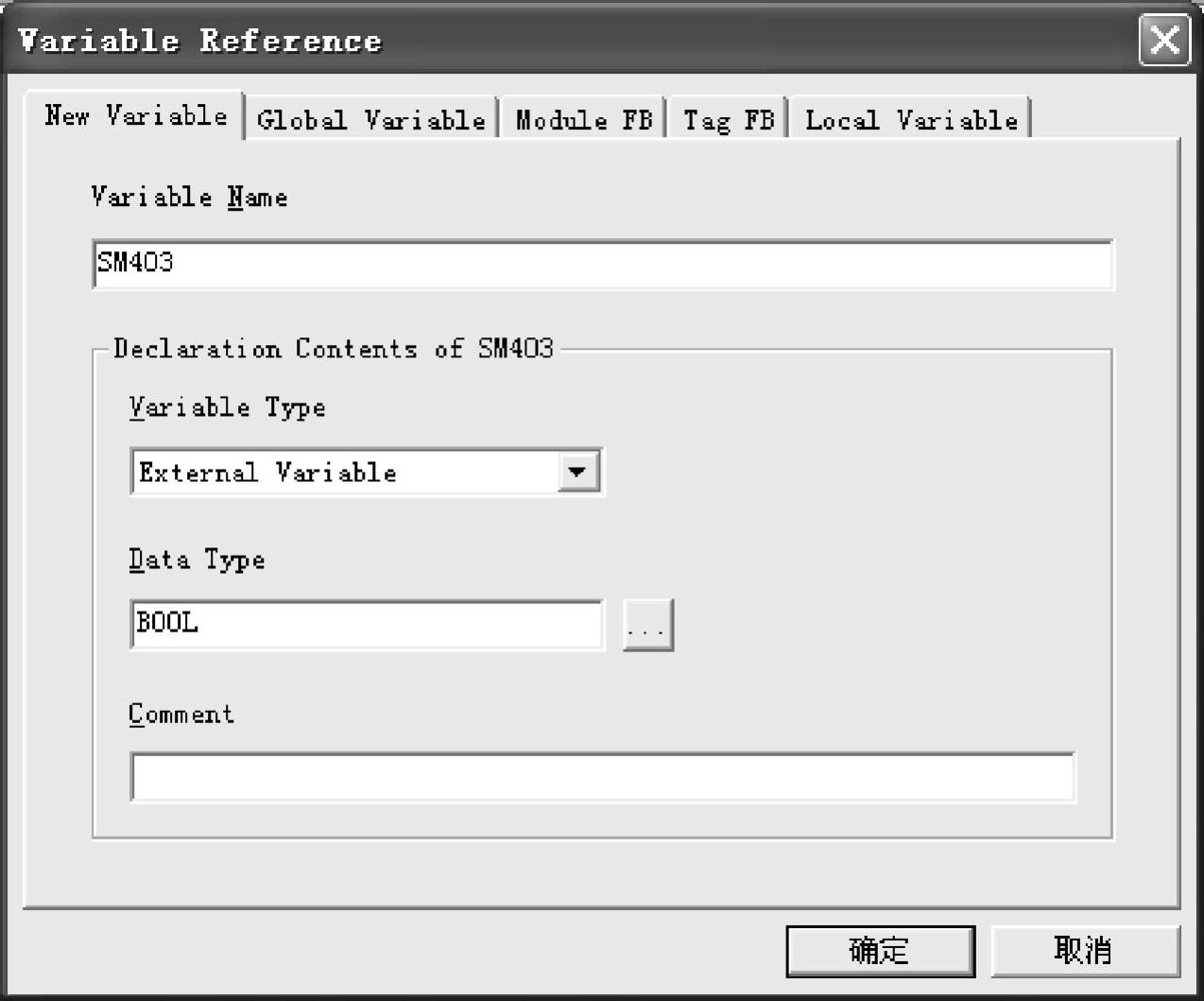

2）定义SM403为外部BOOL型变量，如图11-55所示。

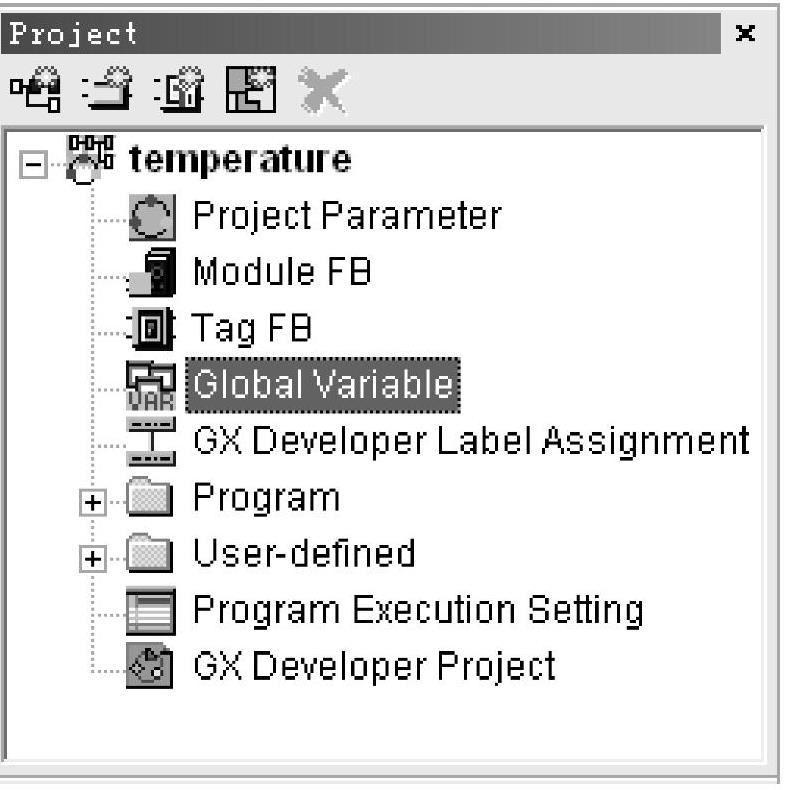

3）在工程定义窗口下，双击“Global Variable（全局变量）”，如图11-56所示。

4）按图11-57所示进行设置，其作用主要是将SM403变量和实际的软元件SM403相对应，软元件SM403为系统用特殊继电器，在PLC上电后第一个周期为OFF，以后一直为ON。

5）如图11-58所示，在部件（Parts）窗口下，拖放（变量部件）图标，在部件内输入名称“AI001.STB”，点击（连线部件）图标，将“SM403”变量的输出引脚和“AI001.STB”变量的输入引脚相连，其意义为PLC上电后第二个周期起允许Q64TDV-GH进行A-D转换和输出。

图11-54 定义变量

图11-55 定义外部变量

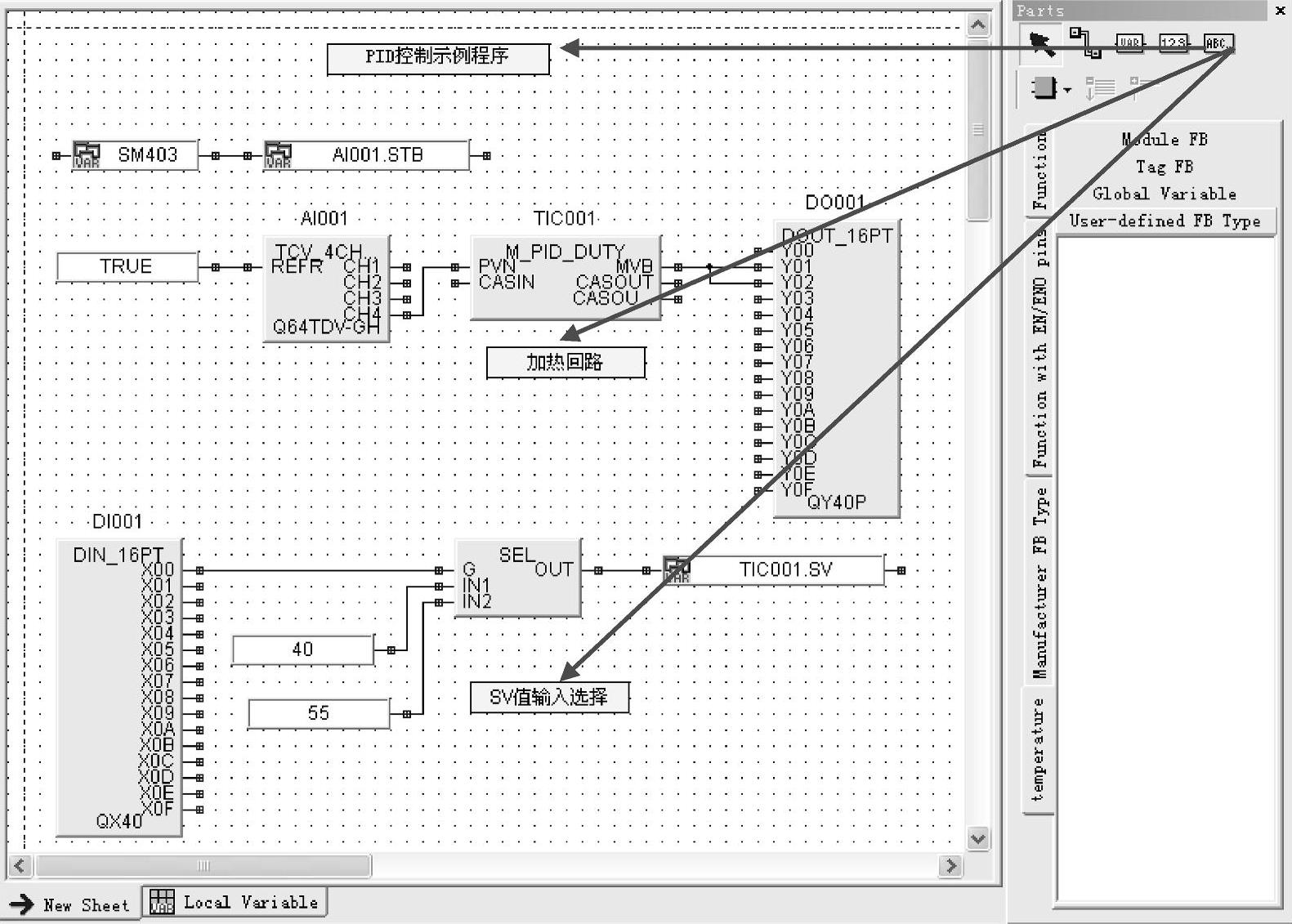

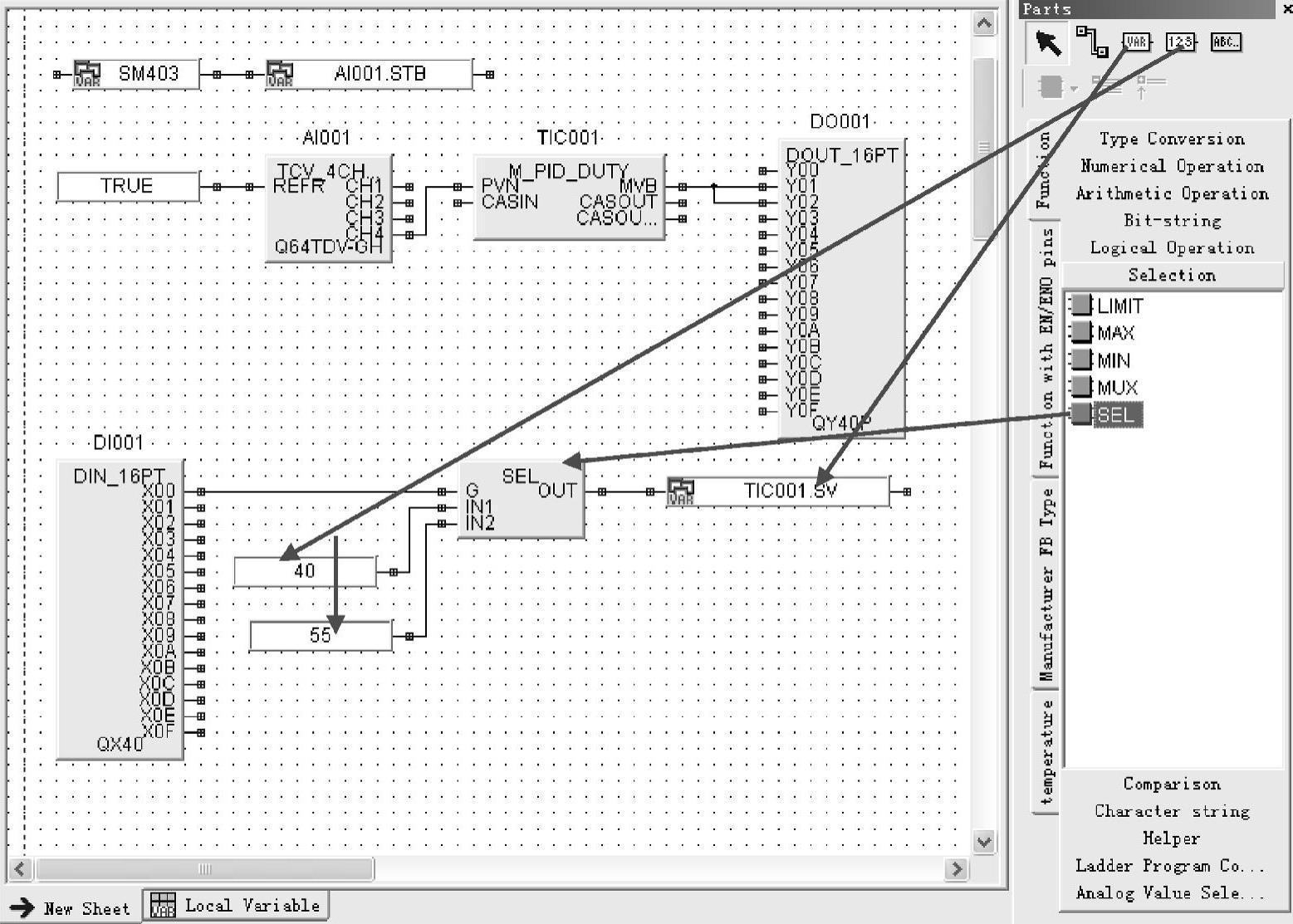

6）如图11-59所示，在部件窗口下，选择“Function（函数）”分页，选择“Selection（选择）”项。在部件窗口下，拖放选择（SEL）的图标，粘贴至程序定义窗口。按照先前的方法定义两个常量，分别是“40”和“55”，定义一个变量“TIC001.SV”，随后根据图示使用连线工具进行连接。“SEL”功能块的作用是对选中的输入值进行输出，具体如下：

①输入变量G的输入值为FALSE时，将输入变量IN1的输入值通过输出变量OUT进行输出。

②输入变量G的输入值为TRUE时，将输入变量IN2的输入值通过输出变量OUT进行输出。

在这里，当“X00”为OFF时，TIC001的SV值=40；当“X00”为ON时，TIC001的SV值=55。
