在过程控制系统的开发中，客户常常会在开发SCADA（Supervisory Control And Data Ac-quisition，数据采集与监控）系统时遇到如下问题：

1）需要为过程控制系统新建监控画面。

2）需要在PLC编程软件和SCADA中建立相同的标签定义。

3）SCADA与PLC之间的通信性能较差。

为了解决用户遇到的这些问题，三菱电机公司和Wonderware公司在过程控制系统方面进行了合作，通过Wonderware公司的InTouch过程组态软件与三菱电机公司过程控制软件PX Developer的强强联合，大大减少了开发过程控制监控系统的时间。

PX Developer与InTouch的联合具备如下功能：

1）InTouch拥有在工业自动化领域的强大可视化功能以及操作能力，而PX Developer的监控软件为MELSEC过程控制系统提供了标准画面。PX Developer的ActiveX控件为过程控制提供了各种高性能的面板，减少了人机界面的操作、调节屏幕的开发时间，具体如图11-7所示。

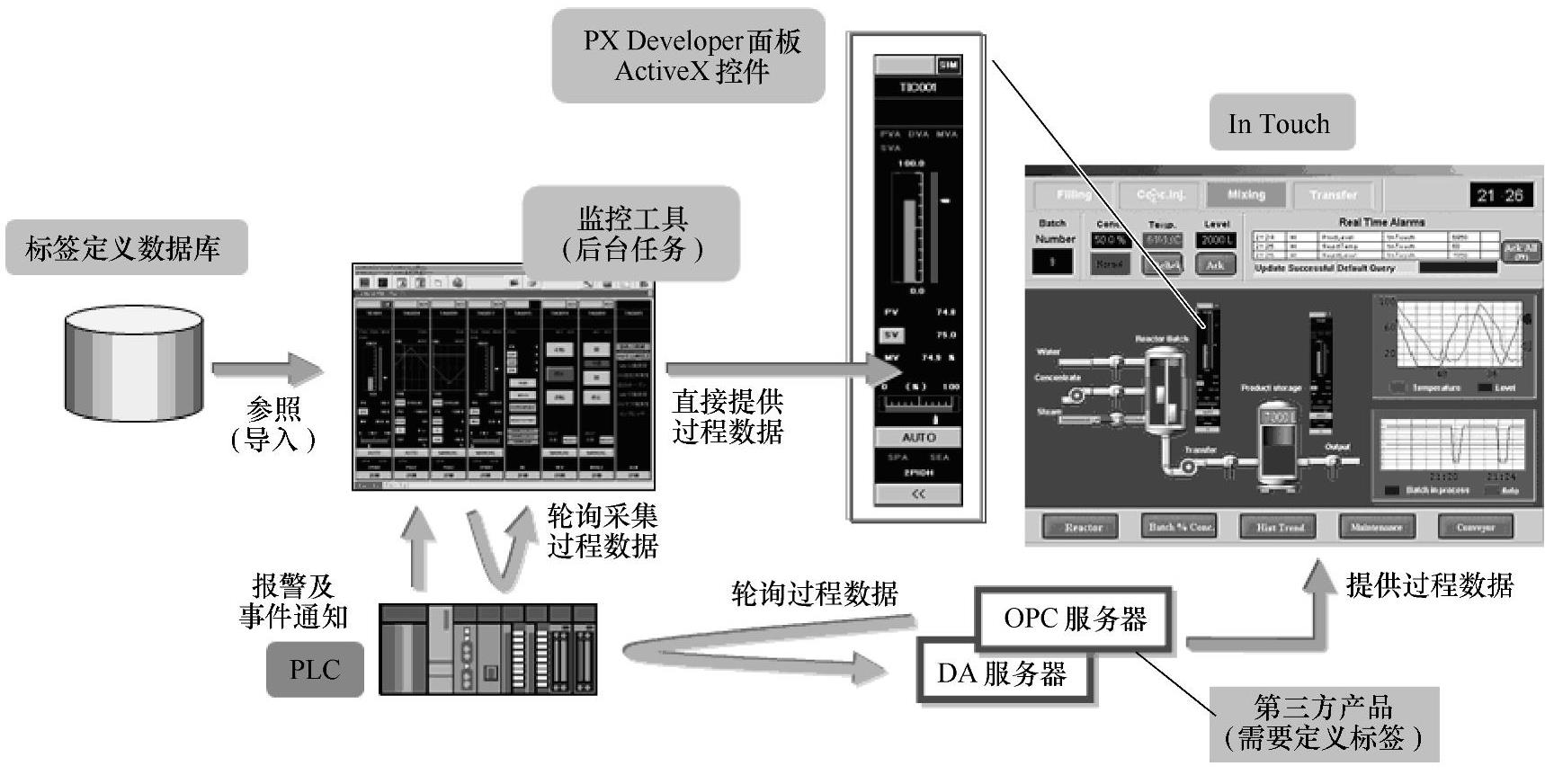

图11-7 PX Developer与InTouch组态软件的联合示意图

2）PX Developer标签信息支持InTouch的标签浏览器。对于用户在PX Developer中生成的标签名称，在InTouch Window Maker中制作画面时，可以通过InTouch标签浏览器来使用这些已定义的标签名称，如图11-8所示。

3）PX Developer的数据服务器能通过DDE接口连接到InTouch，提高从PLC的数据采集性能，如图11-9所示。

4）三菱电机公司开发了PX Developer报警信息库，用户可以采用InTouch的报警一览客户端功能确认并且回复由PX Developer发出的报警信息，如图11-10所示。

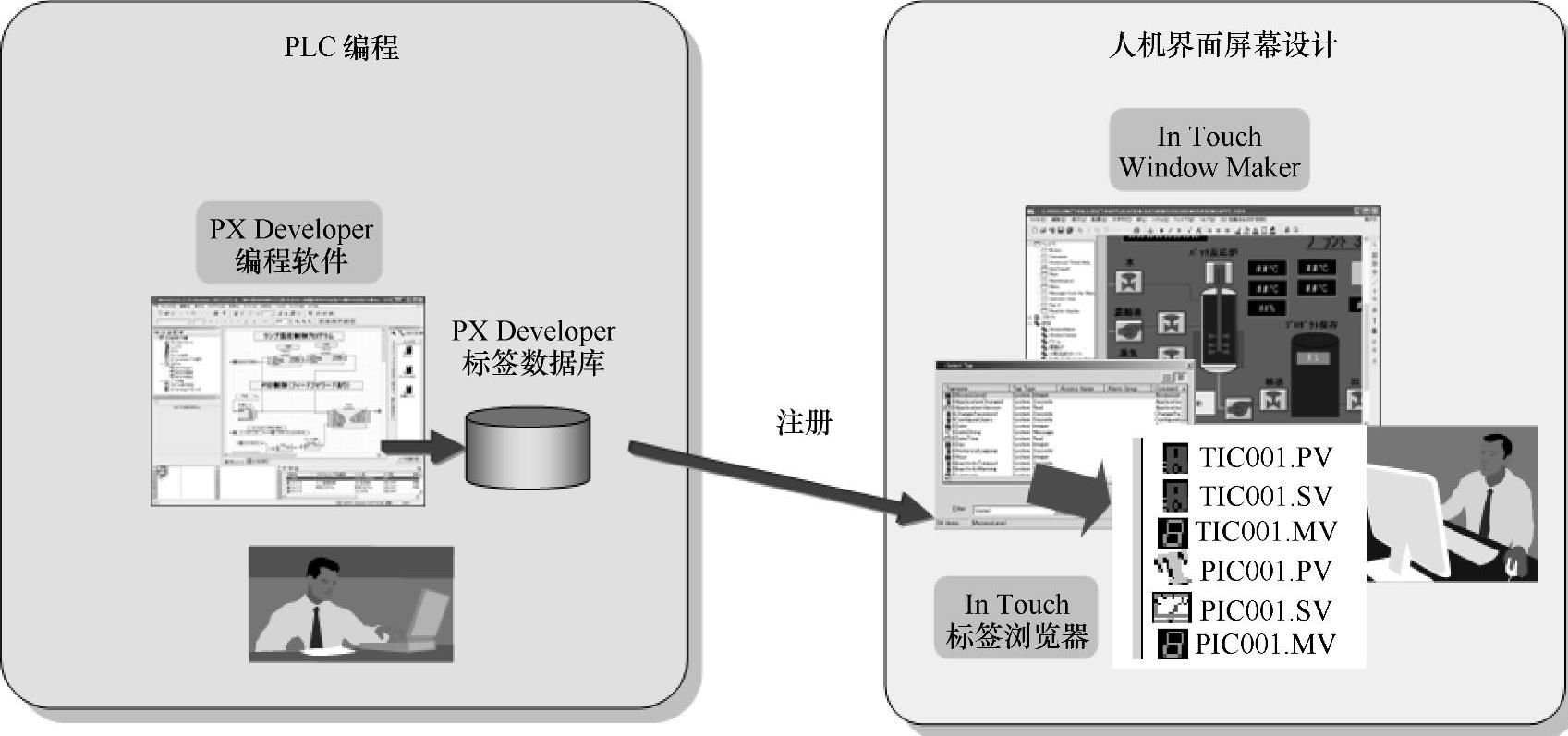

图11-8 PX Developer标签名称的引用

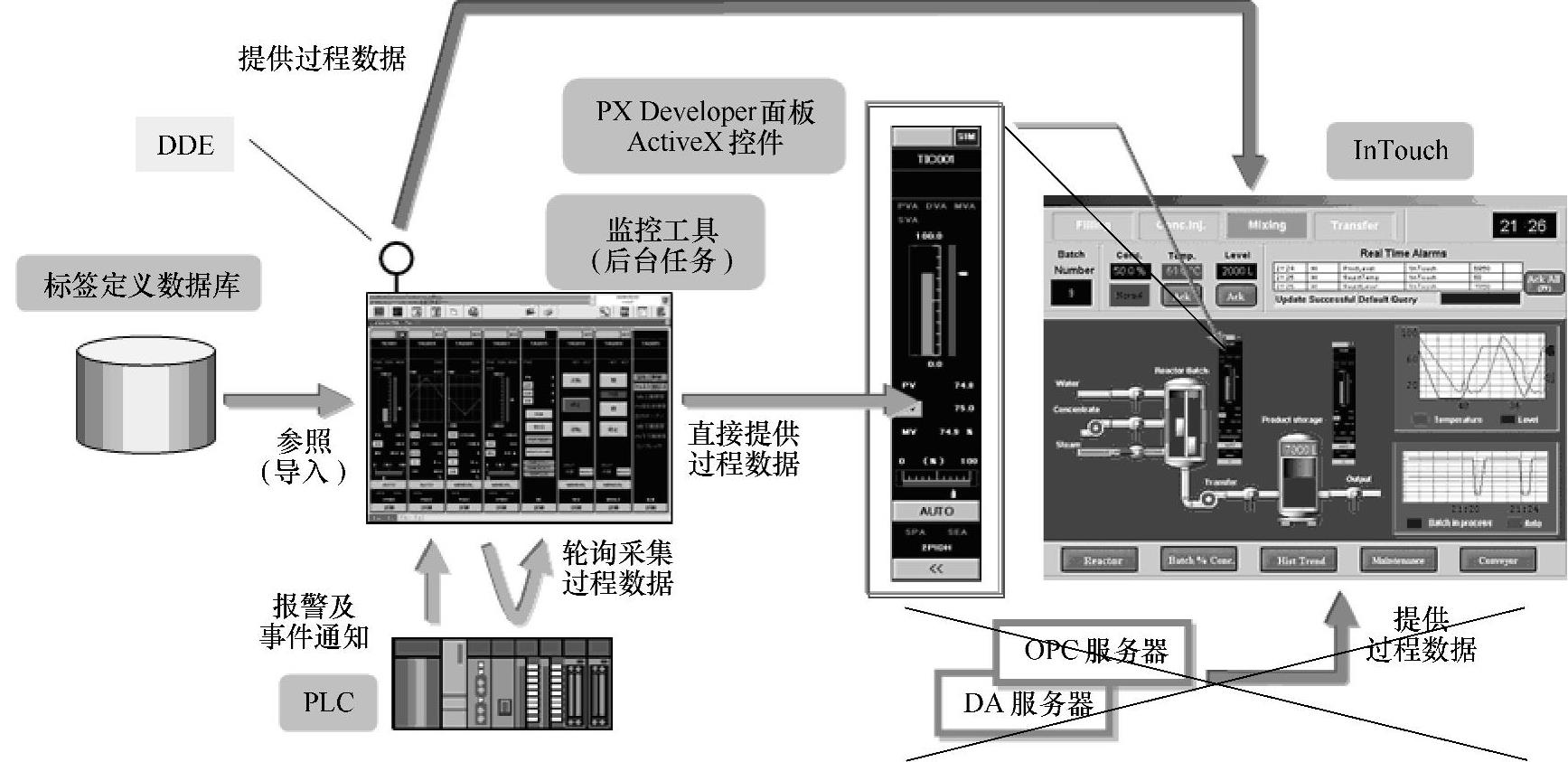

图11-9 PX Developer的数据服务器通过DDE接口连接到InTouch

图11-10 PX Developer报警信息库在InTouch中的应用
