下面是QD81DL96模块的功能及特点简介：

1.高速记录功能

高速记录可以与PLC的扫描周期同步进行，其扫描周期最快可达1ms。一般的计算机或者外部设备基本上是100ms采集速度，所以高速数据记录模块可以收集以前使用计算机等外部设备扫描所遗漏的数据，如图9-27所示。

1ms高速数据采集（使用高速数据记录模块QD81DL96）如图9-28所示。

2.异常记录功能

可以只记录需要的数据，如异常发生前后的数据，而不必把所有的数据全部记录下来。所以当异常发生时，可以迅速分析异常发生的原因，并迅速解决问题。另外，这样还可以节约CF卡的数据容量，如图9-29所示。

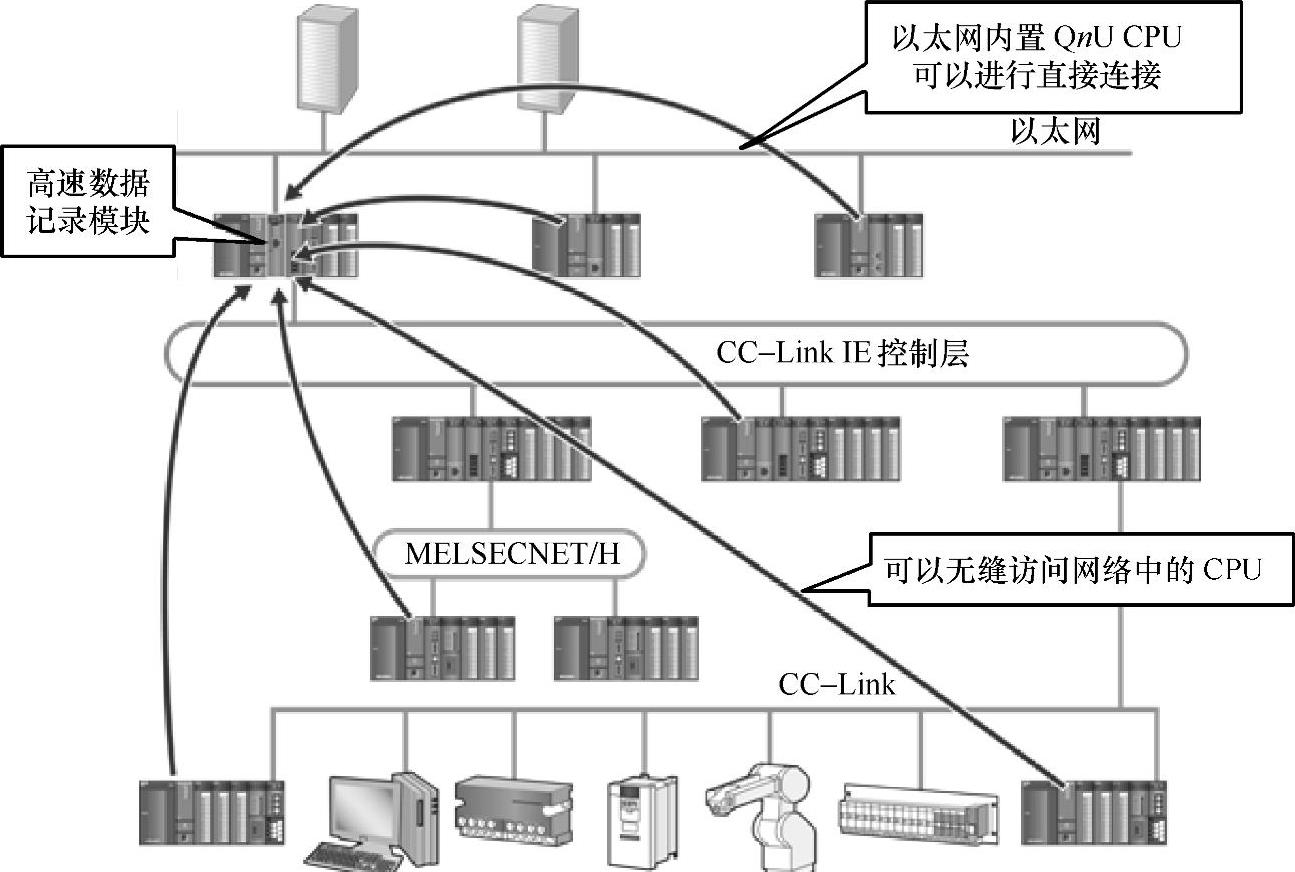

图9-26 QD81DL96模块的网络连接

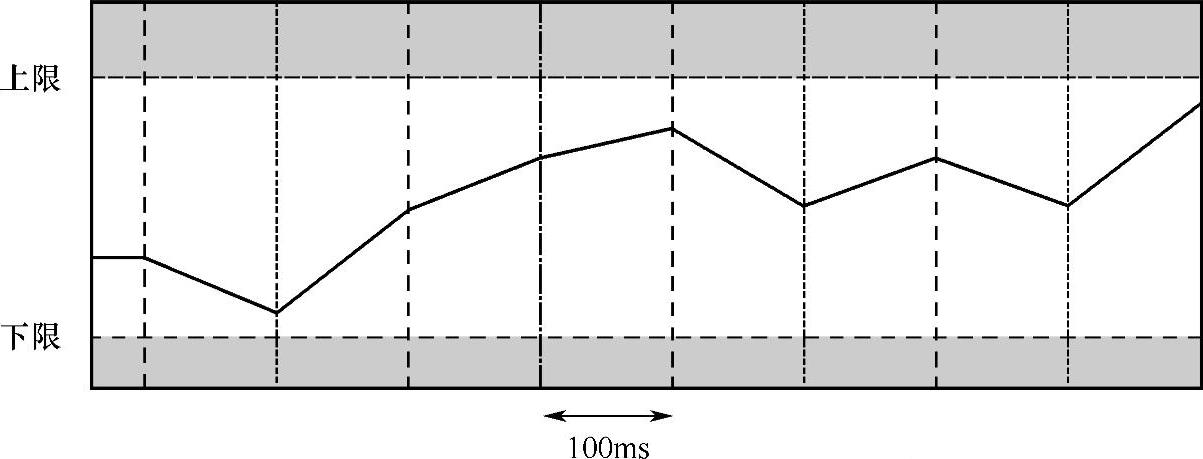

图9-27 扫描周期为100ms的数据采集（外部设备或计算机）

图9-28 扫描周期为1ms的数据采集（高速记录模块QD81DL96）

图9-29 异常记录功能示意图

3.报警记录功能

可以按照异常发生的时间显示报警，分析错误和预防故障。

4.时间同步功能

通过与SNTP服务器进行通信，可以设置QD81DL96模块以及PLC CPU的时间，由此可以实现整个系统的时间同步。

5.FTP功能

CF卡里的数据记录文件可以通过FTP传送到服务器或计算机上，如图9-30所示。

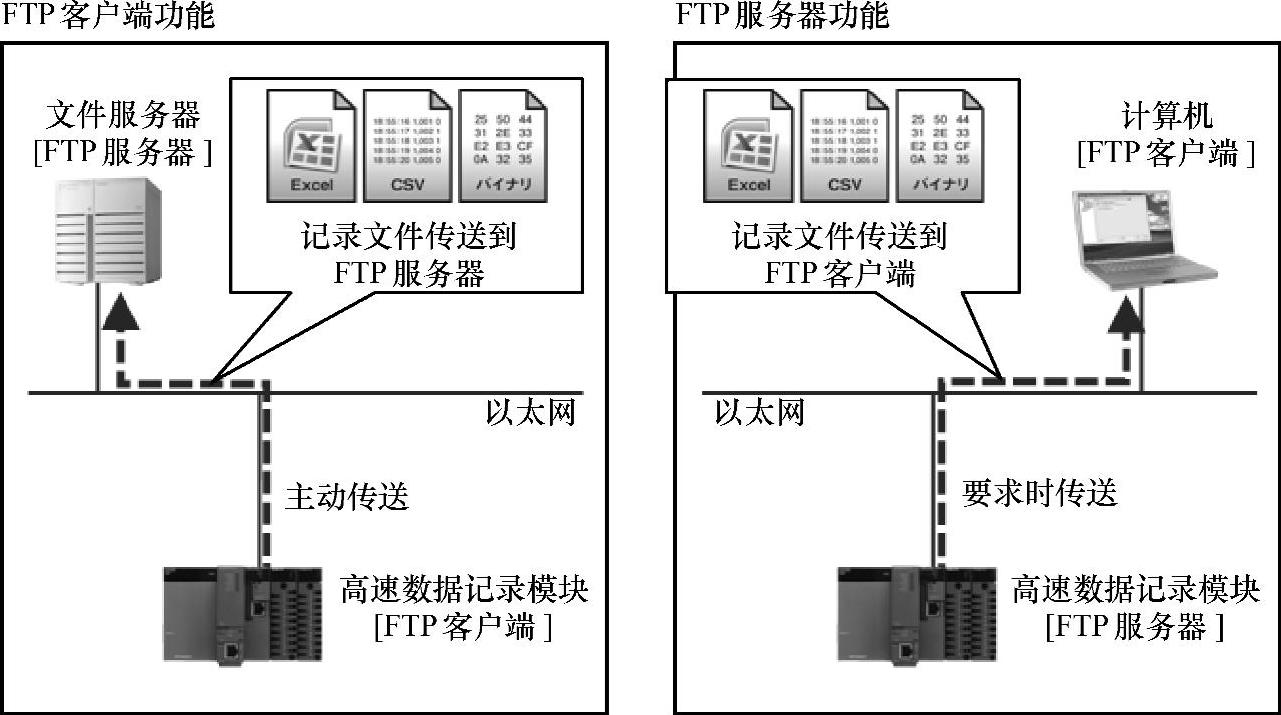

图9-30 FTP功能示意图

6.自动记录功能

只需要往QD81DL96模块里插入CF卡，就可以自动开始数据记录。可以简便地采集远程设备的数据，便于分析远程设备的故障。

7.多种数据保存格式

包括CSV文件、二进制文件和Excel文件3种文件格式，可以根据需要选择合适的数据保存格式。其中CSV文件可以对应各种通用的应用工具；二进制文件的文件容量很小，可以大量、高速地采集数据；Excel文件格式可以将记录的数据传送到指定的文件格式中，自动生成报告书。

8.QD81DL96模块的设置软件SW1DNN-DLUT1-E

可以使用软件向导的方式进行设置，使用非常简单方便。设置界面和内容如图9-31所示。

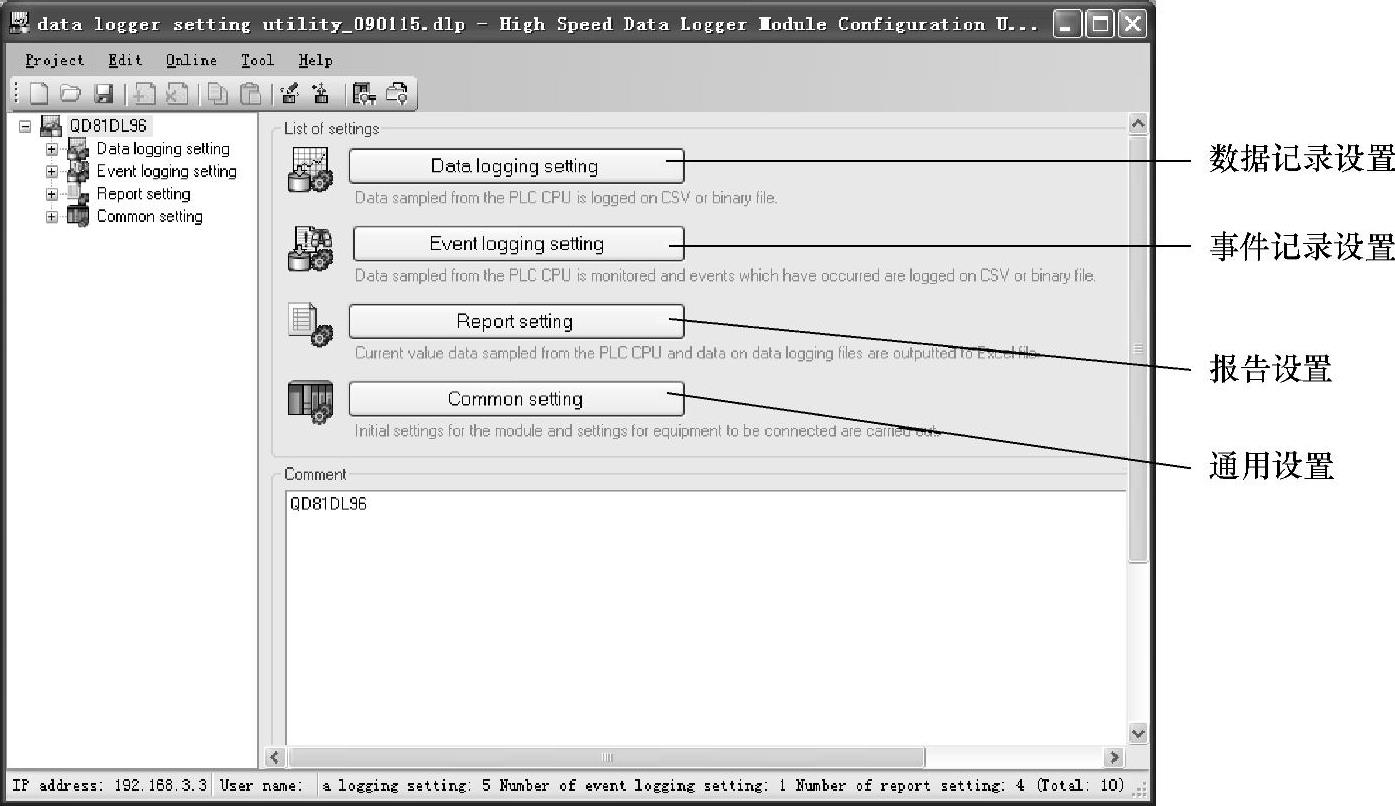

图9-31 QD81DL96模块的设置软件画面

1）数据记录设置：设置从PLC CPU采集的数据，并以CSV或者二进制格式保存。

2）事件记录设置：设置当事件发生时PLC CPU的采样数据，并以CSV或者二进制格式保存文件。

3）报告设置：设置从PLC CPU采样得到的数据当前值，输出为Excel文件的格式。

4）通用设置：数据记录模块的初始化设置以及模块连接的相关设置等。
