使用和范例:9.5测温模块

【摘要】:测温模块,也就是通常说的温度输入模块。本节以实验来说明测温模块Q64TDV-GH的用法。实验的目的:通过温度输入模块Q64TDV-GH读取外部热电偶测得的温度值。图9-23 模块Q64TDV-GH的自动刷新设置画面4)程序设计:本实验中使用智能功能模块软件包GX Configurator-TI进行初始设置和自动刷新设置,这样可以减少顺序控制程序量。Q64TDV-GH模块缓存对应的地址可以参考相应的模块使用手册。

测温模块,也就是通常说的温度输入模块。Q系列测温模块主要有热电偶输入型(Q64TDV-GH、Q64TD)、铂镍电阻输入型(Q64RD-G、Q64RD)等模块。模块的功能是通过连接热电偶等温度检测体,可以读取温度数据。通过使用GX Configurator-TI软件,还可以在画面上进行初始设定和自动刷新的设定,这样可以减少顺序控制程序量。

本节以实验来说明测温模块Q64TDV-GH的用法。

在做实验之前,先了解一下模块Q64TDV-GH的一些特性。

1.温度转换功能

该功能允许通过连接热电偶输入温度数据。温度数据为16位带符号二进制数据(-2700~18200),存储在缓冲存储器中。

2.温度转换方法

温度转换方法有两种,即采样处理和平均处理。

(1)采样处理

把温度输入逐个转换成温度值,并且在每次转换后输出数字输出值。

(2)平均处理

在各个通道上,根据次数或时间对温度转换值进行平均处理,并输出数字平均值。

3.偏置/增益设置功能

该功能用于对温度测量值的误差进行补偿。

4.Q64TDV-GH模块的开关设定方法(见表9-10)

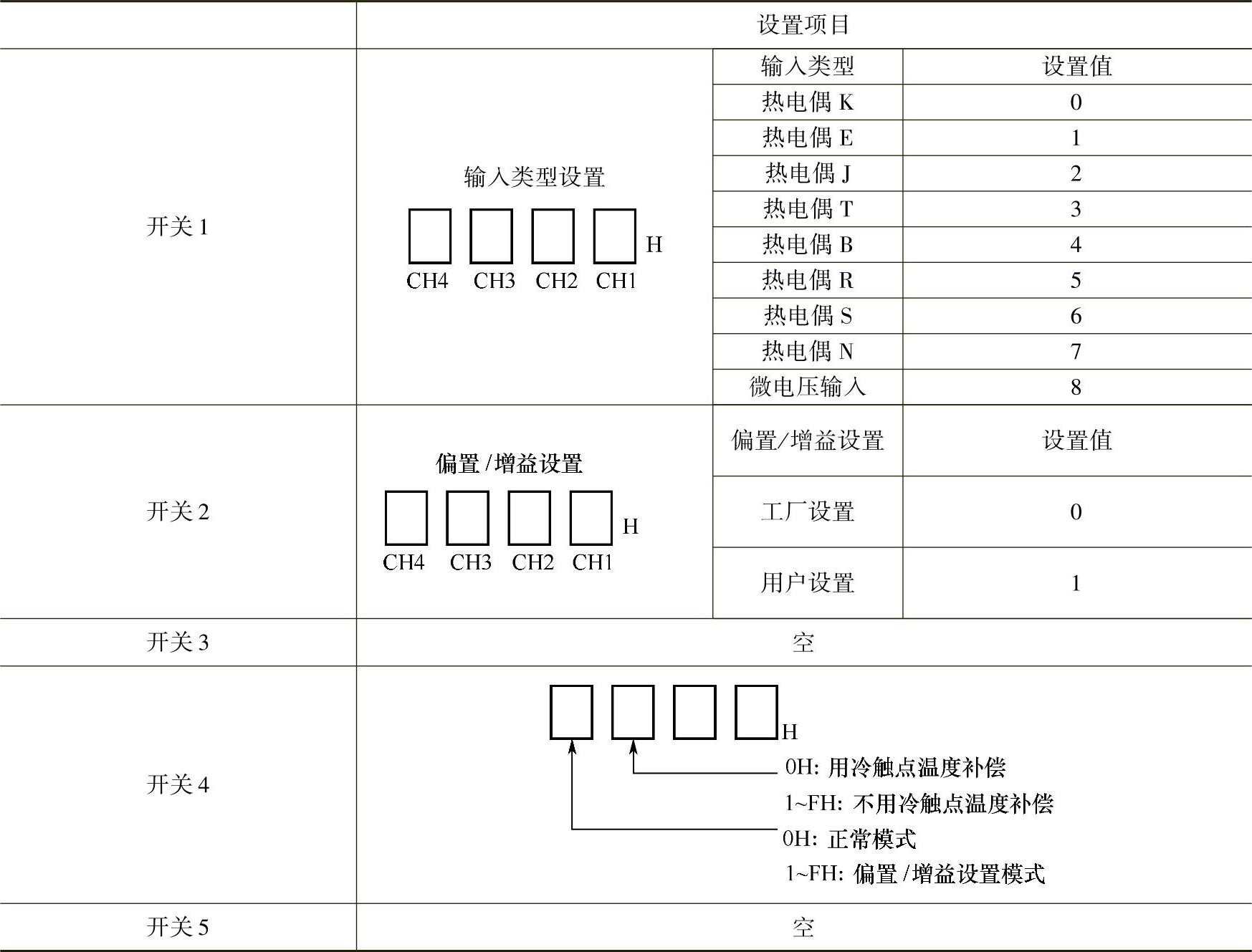

表9-10 Q64TDV-GH模块的开关设定方法


5.Q64TDV-GH模块的I/O信号(见表9-11)

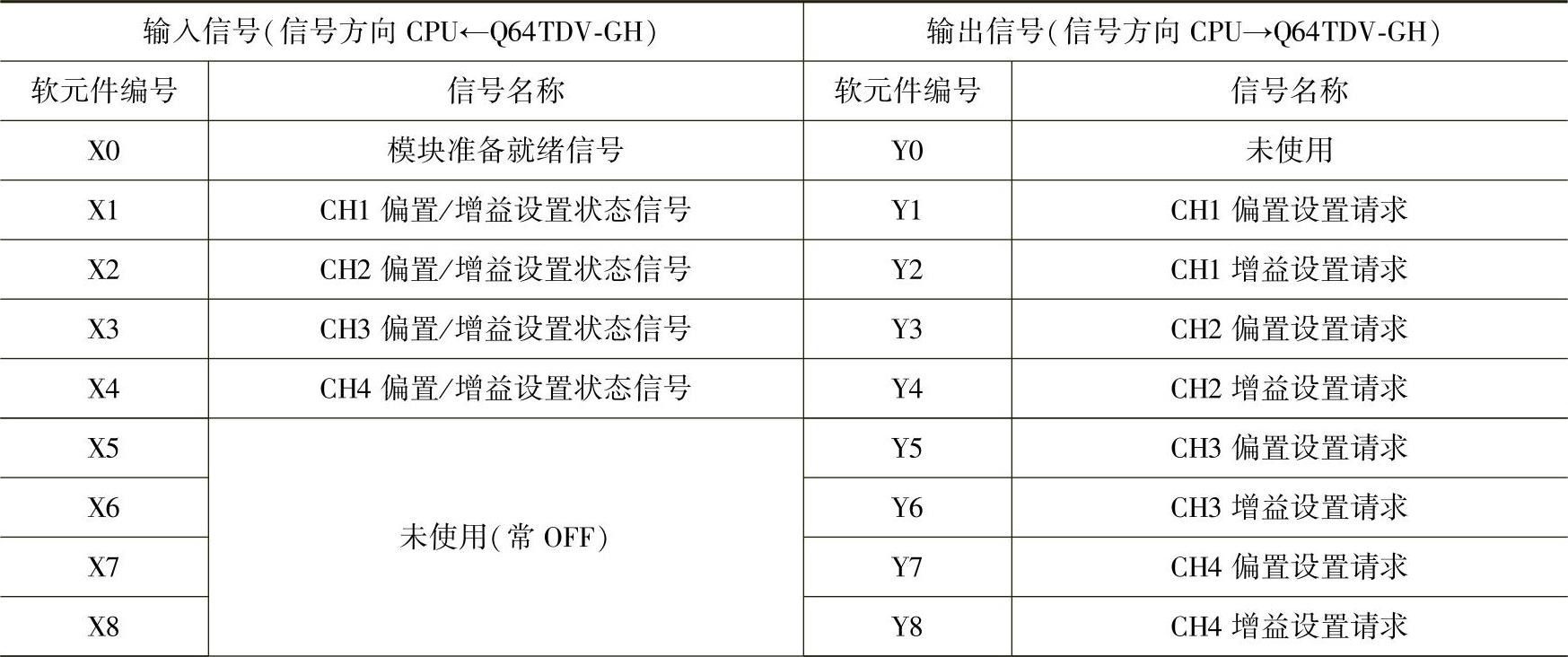

表9-11 Q64TDV-GH模块的I/O信号


(续)


下面介绍具体的实验,实验的硬件配置如图9-20所示。

实验的目的:通过温度输入模块Q64TDV-GH读取外部热电偶测得的温度值。

实验的步骤如下:

1)外部接线:请参照相关模块的手册进行外部接线,本书不再介绍。本实验中Q64TDV-GH使用通道1。

2)开关设置:使用GX Developer的I/O分配设置进行模拟量模块属性的设置。本实验中的开关设置都为0000,表示输入类型是K型热电偶,其他开关设置系统默认即可,具体如图9-21所示。

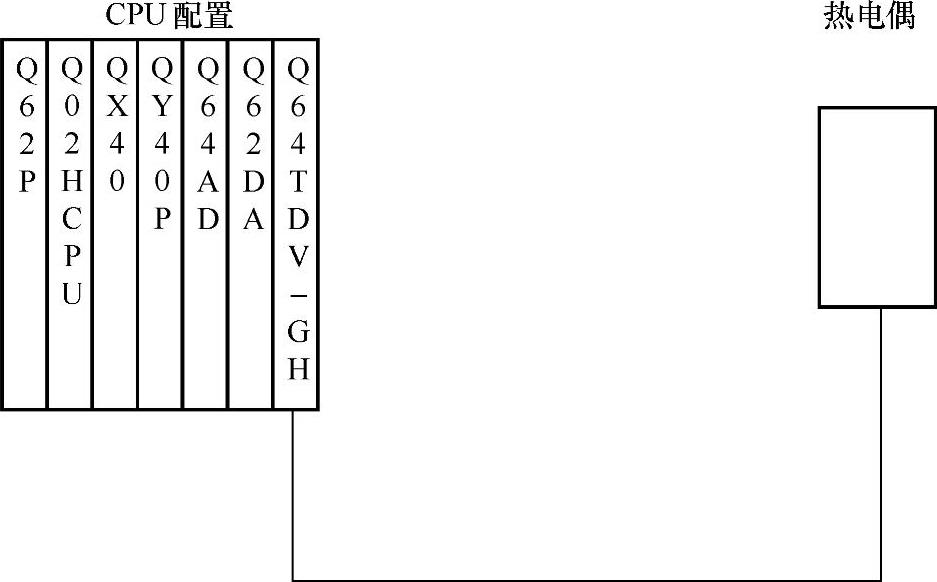

图9-20 实验的硬件配置

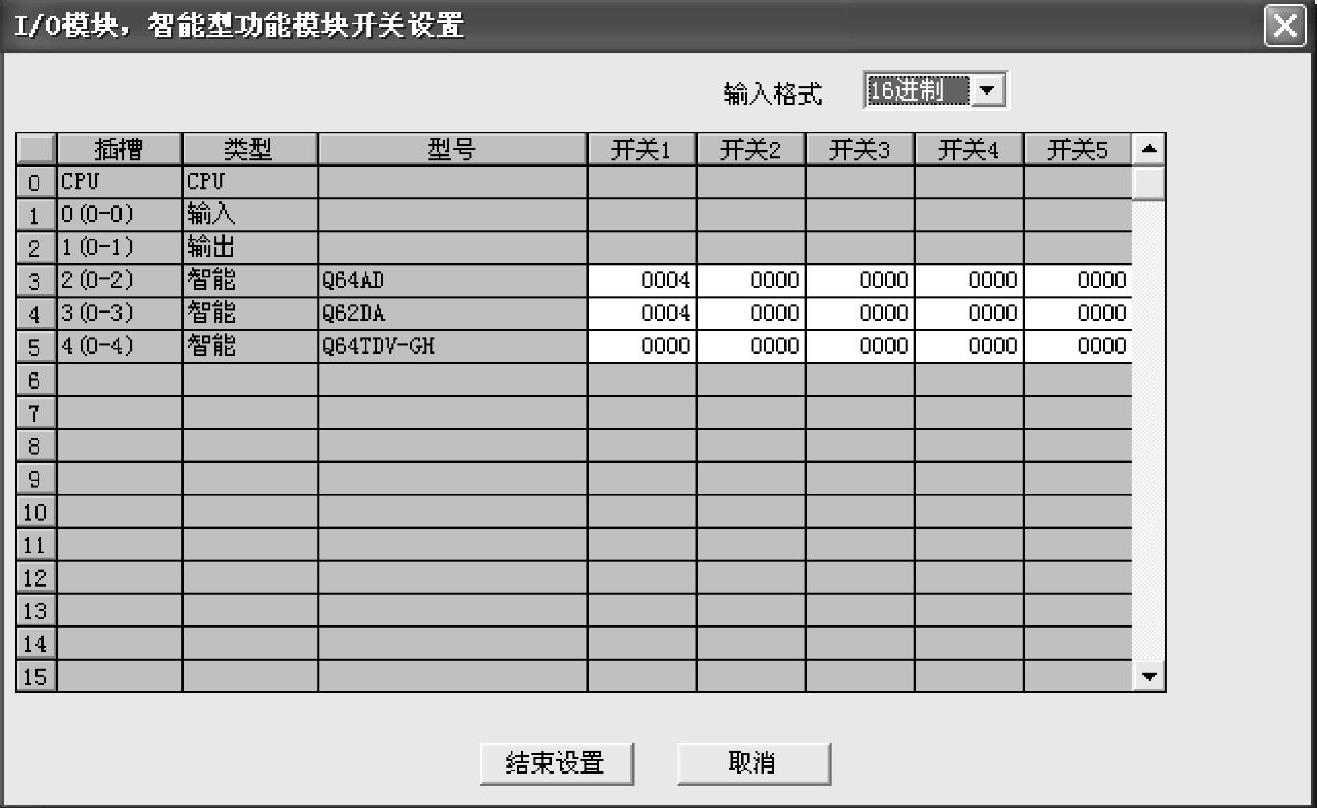

图9-21 模块Q64TDV-GH的开关设置画面

3)初始化设置和自动刷新设置:通过使用9.2节所述的3种缓存访问方法中的智能功能模块软件包方法打开GX Configurator-TI软件,进行初始化设置和自动刷新设置,如图9-22和图9-23所示。

①初始化设置中,主要设置通道转换允许、采样处理等项目,如图9-22所示。

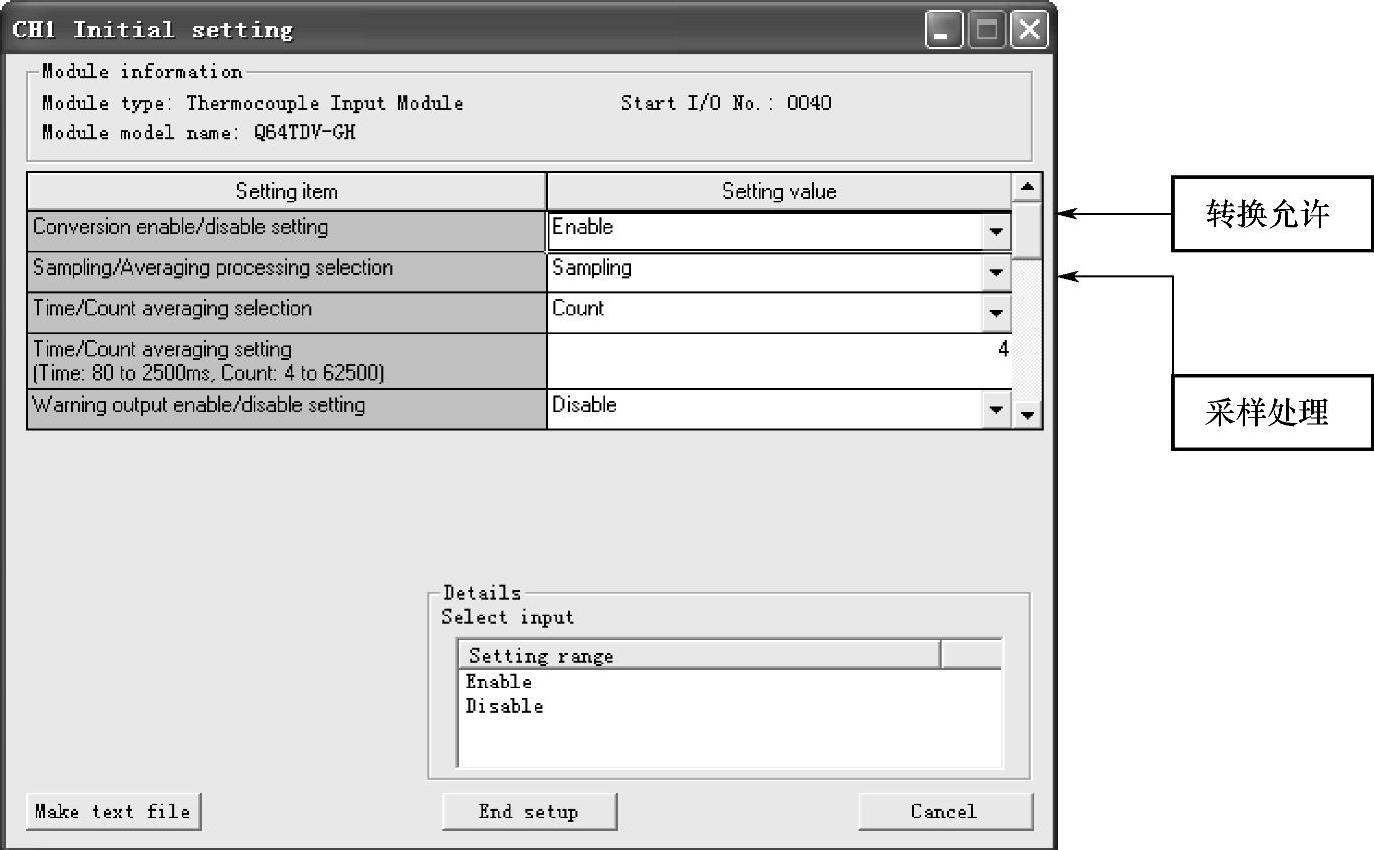

图9-22 模块Q64TDV-GH的初始化设置画面

②自动刷新设定,主要进行通道温度测量数据、故障代码存放的设置,如图9-23所示。

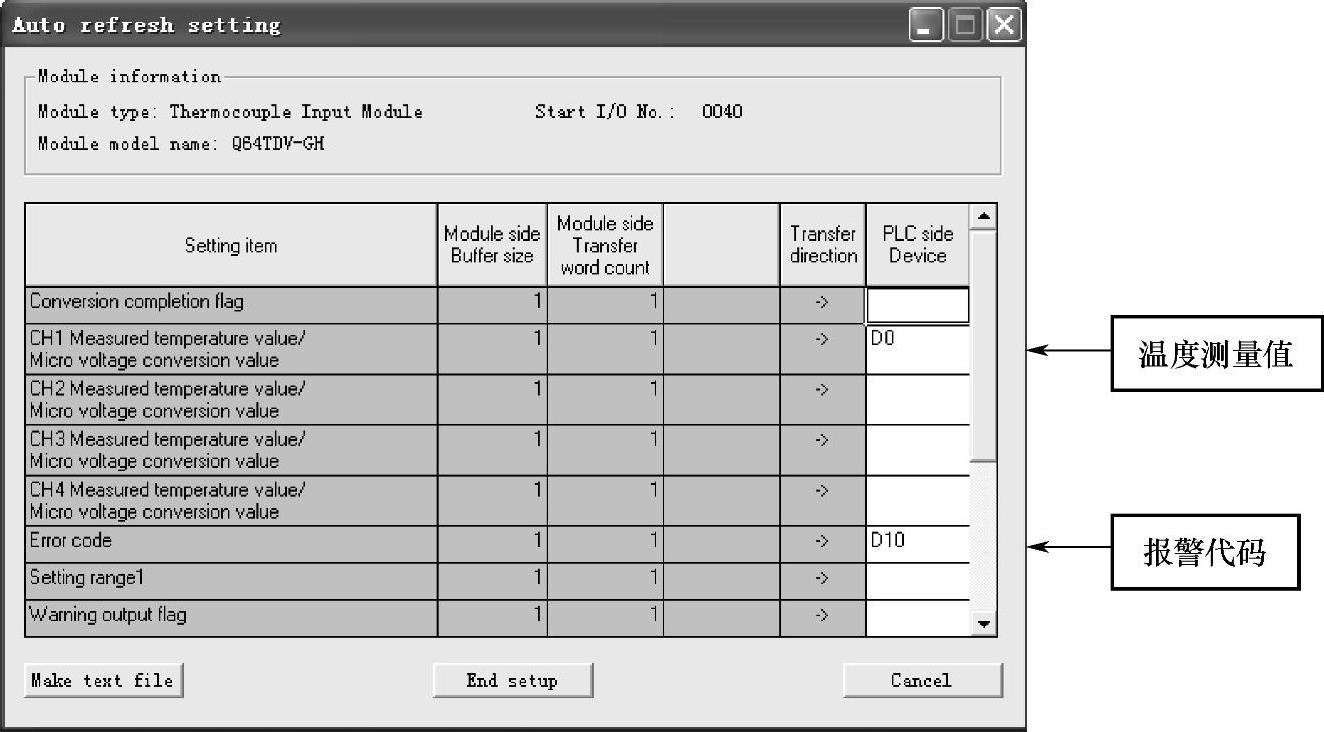

图9-23 模块Q64TDV-GH的自动刷新设置画面

4)程序设计:本实验中使用智能功能模块软件包GX Configurator-TI进行初始设置和自动刷新设置,这样可以减少顺序控制程序量。根据模块在基板上的安装位置,Q64TD-GH的模块地址为X/Y40~4F。Q64TDV-GH模块缓存对应的地址可以参考相应的模块使用手册。

图9-24所示程序实现的功能是当PLC运行后,把采样得到的温度测量值D0存储到数据寄存器D100中。当出错时,把出错代码存储器D10的值显示到K3Y10对应的外部显示单元中。

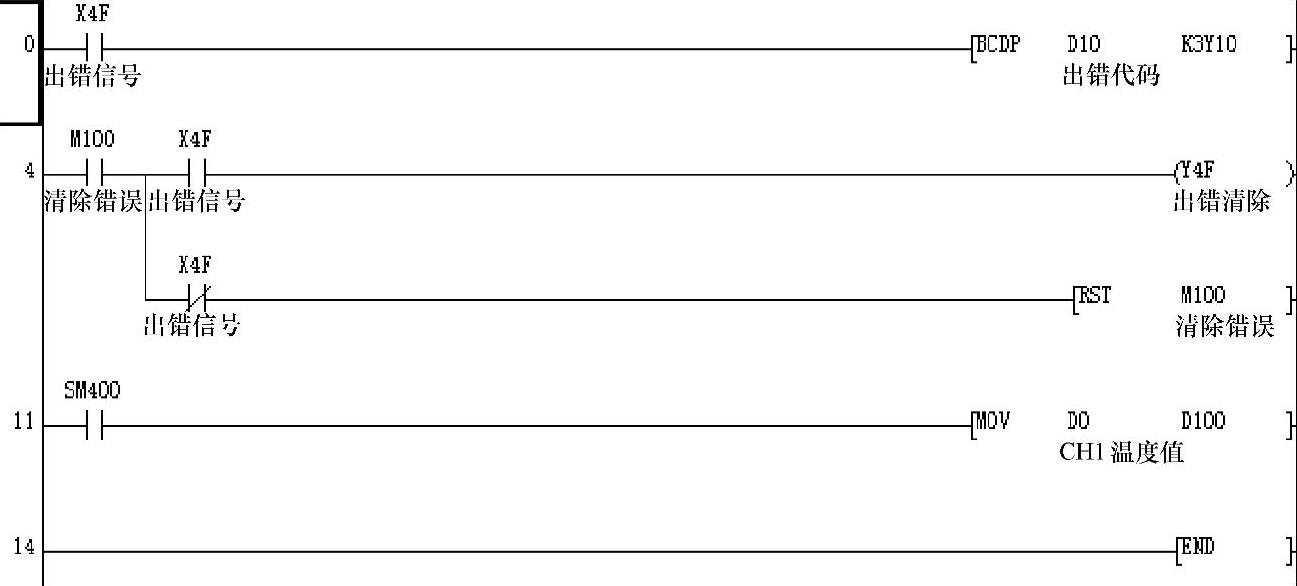

图9-24 程序梯形图
