本节以实验方法说明模拟量模块Q64AD和Q62DA的使用。

在做实验前，先了解一下模拟量模块的一些特性。

1.I/O转换特性（即A-D或D-A转换特性）

I/O转换特性线是当进行A-D或者D-A转换时，把偏置值和增益值两点连成直线所形成的斜线。图9-12所示为模拟量I/O转换特性图。

图9-12 模拟量I/O转换特性图

图9-12中的I/O特性都为分辨率为4000的情况下的转换特性：

1）直线1为1～5V时的转换特性；

2）直线2为0～5V时的转换特性；

3）直线3为-10～10V时的转换特性。

2.偏置值

当数字量值为0时的模拟量（电压或电流）值大小。

3.增益值

当数字量值为以下数值时的模拟量（电压或电流）值大小。

1）4000（在正常分辨率模式中）；

2）12000（当在高分辨率模式中选择1～5V、0～5V、4～20mA、0～20mA或用户范围设置时）；

3）16000（当在高分辨率模式中选择-10～10V时）。

4.开关设置方法与I/O分配

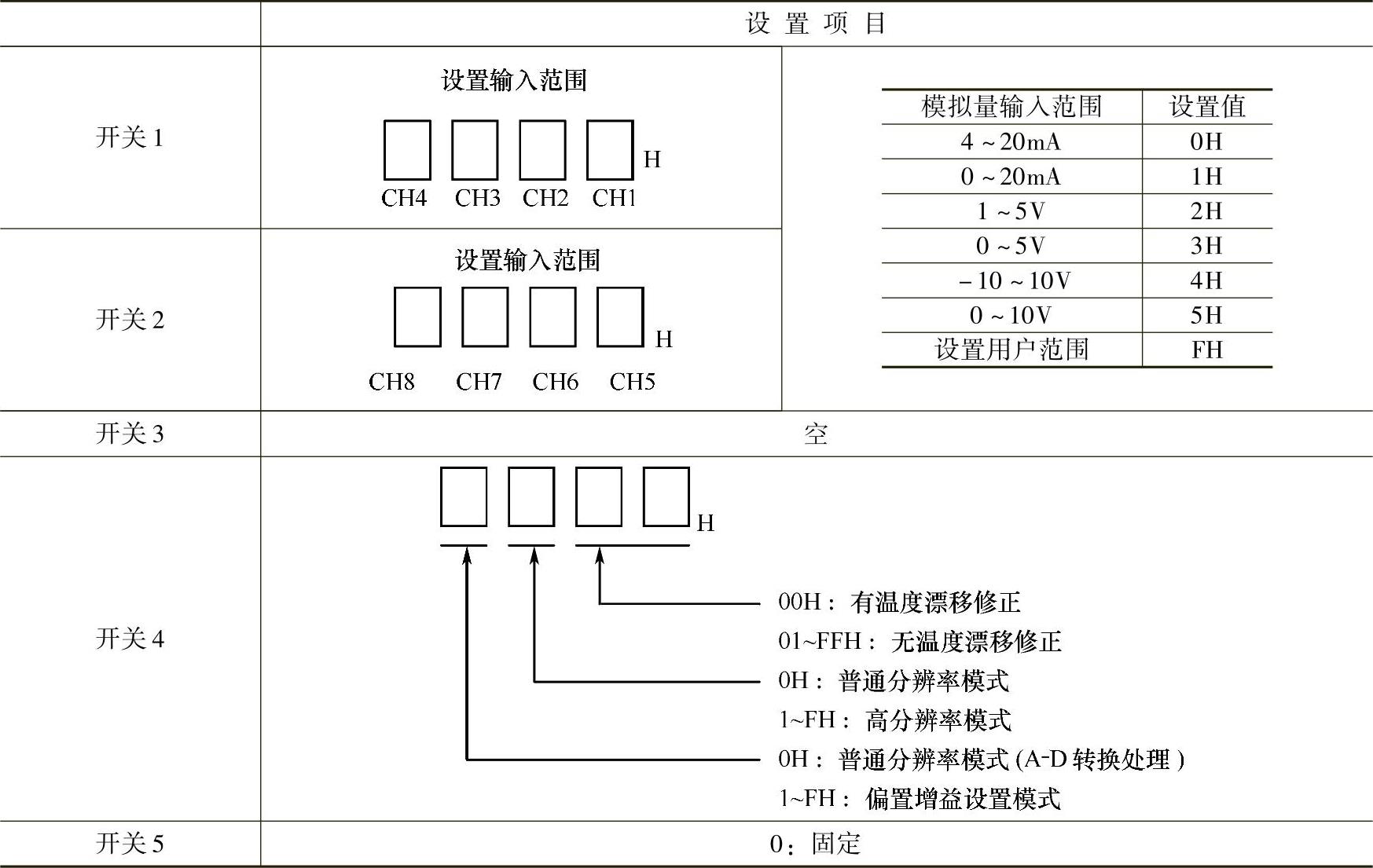

Q64AD模块的开关设置方法见表9-4，在软件中的具体设定方法将在后面给出。

表9-4 Q64AD模块的开关设置方法

Q62DA模块的开关设置方法见表9-5，在软件中的具体设定方法将在后面给出。

表9-5 Q62DA模块的开关设置方法

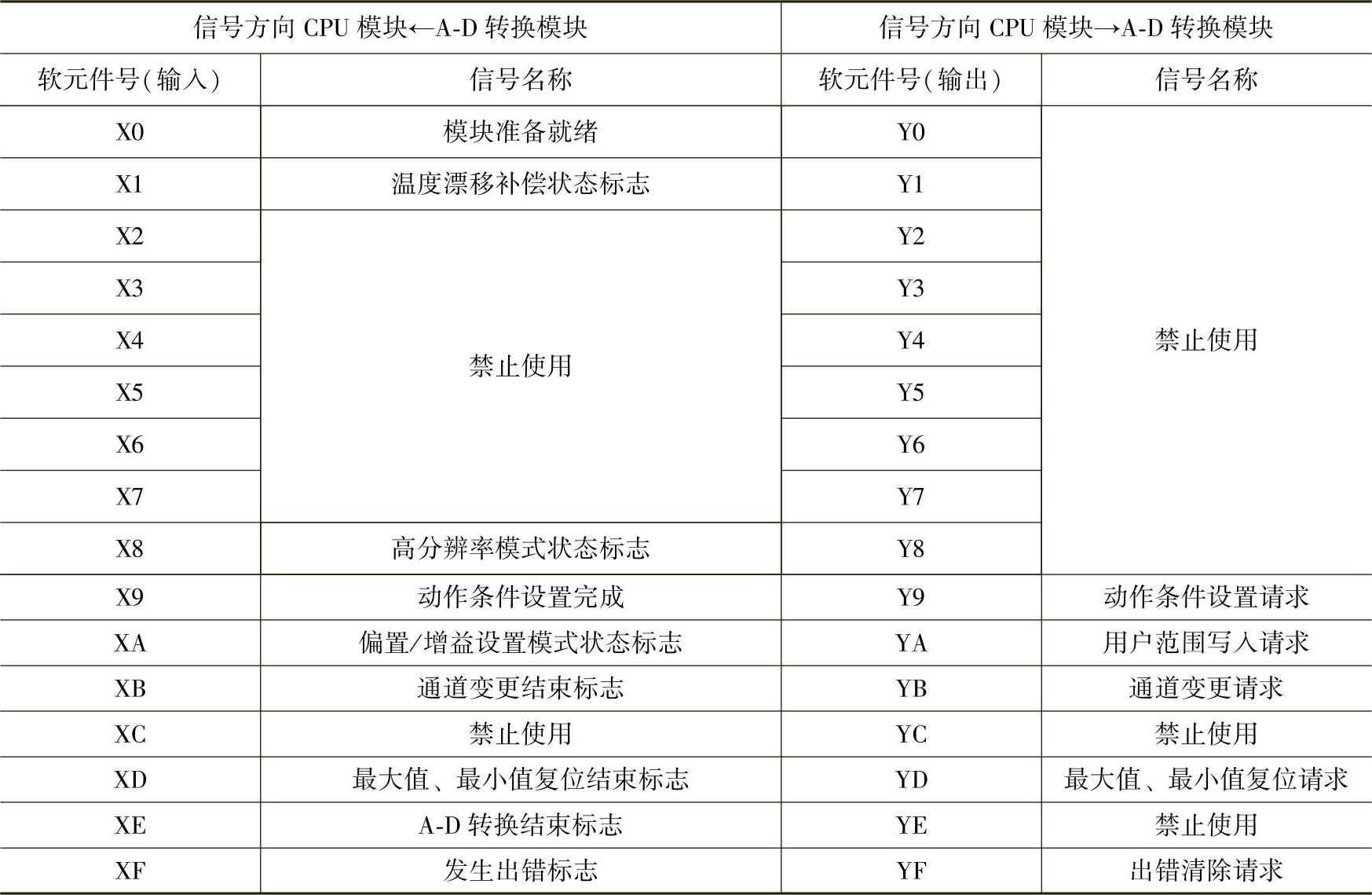

Q64AD模块的I/O分配见表9-6。

表9-6 Q64AD模块的I/O分配

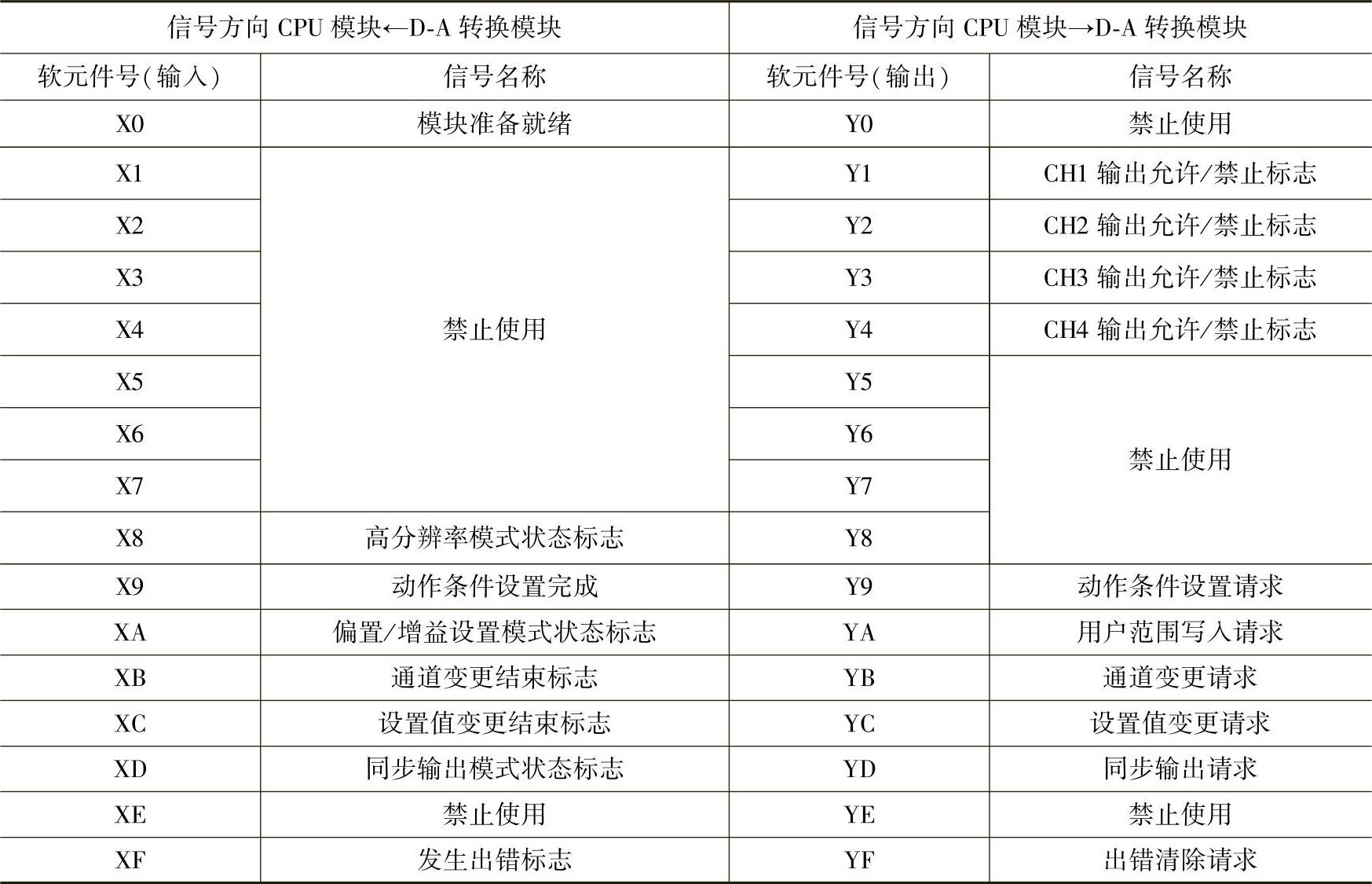

Q62DA模块的I/O分配见表9-7。

表9-7 Q62DA模块的I/O分配

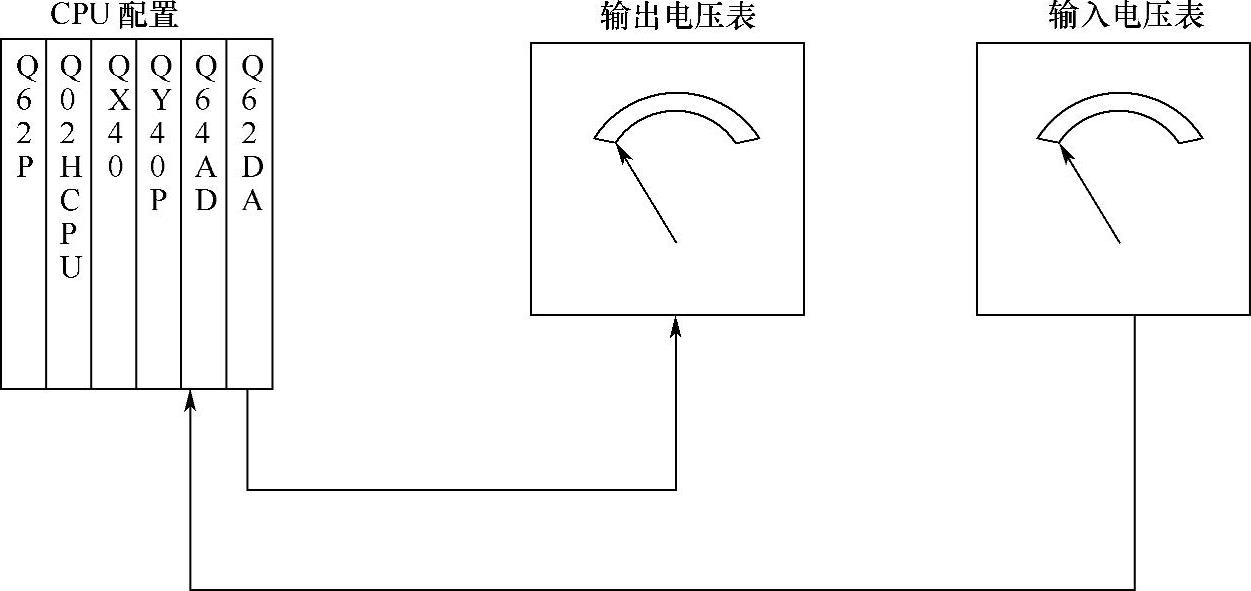

下面介绍具体的实验，实验的硬件配置如图9-13所示。

图9-13 实验的硬件配置

实验的目的：把输入电压表上输入的电压值通过A-D转换转换成数字量，然后再经过D-A转换变成模拟量输出到输出电压表上。通过实验可以看到，输出电压表的指针是随着输入电压表变化的。

实验的步骤如下：

1）外部接线：请参照相关模块的手册进行外部接线，本书不再介绍。本实验中Q64AD和Q62DA都统一使用通道1。

2）开关设置：使用GX Developer的I/O分配设置进行模拟量模块属性的设置。表9-4和表9-5说明了A/D及D/A转换模块的具体开关设置方法。

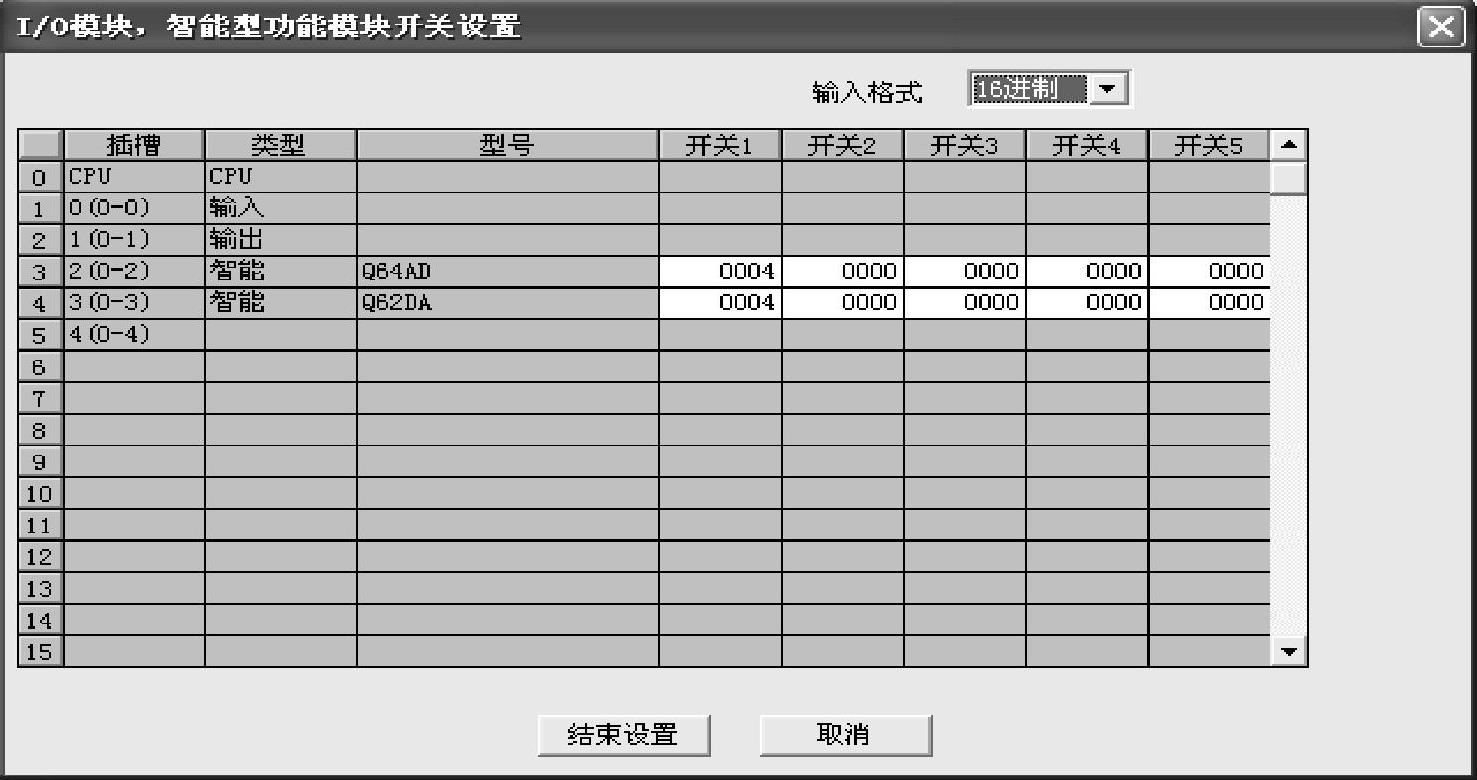

智能功能模块开关由开关1～5组成，并且是使用十六进制数据设置的。当未设置智能功能模块开关时，开关1～5的默认值是0。本实验中的开关设置如图9-14所示。

图9-14 模拟量模块的开关设置

在GX Developer软件里点击“PLC参数”→“I/O分配”→“开关设置”即可出现图9-14所示的画面。图9-14中把开关1设置成“0004”，它表示的意思是把通道1设置成-10～10V的电压I/O范围。

3）程序设计：本实验中，使用9.2节所述的3种缓存访问方法中的FROM/TO指令进行编程。根据模块在基板上的安装位置，Q64AD的模块地址为X/Y20～2F，Q62DA的模块地址为X/Y30～3F。模拟量模块缓存对应的地址可以参照相应模块的使用手册。

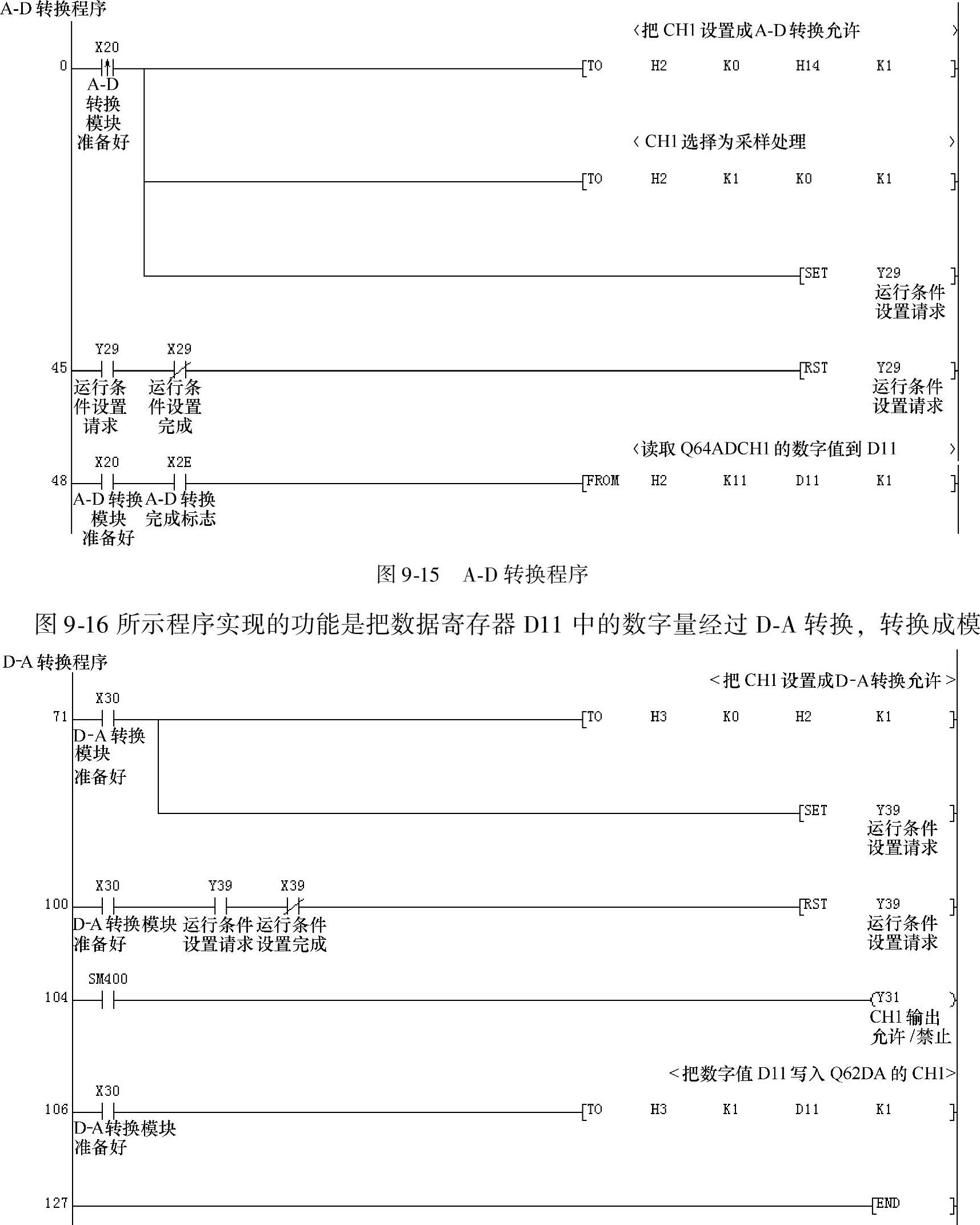

图9-15所示程序实现的功能是把输入电压表输入的模拟量（电压值）经过A/D转换，转换成数字量存入数据寄存器D11中。

图9-16 D-A转换程序

拟量（电压值）输出到输出电压表上。
