其他特殊功能详解：探究实用功能
【摘要】：常用的特殊功能除了以上所述外，还有恒定扫描功能、锁存功能、远程操作功能、软元件点数的最佳分配等。
常用的特殊功能除了以上所述外，还有恒定扫描功能、锁存功能、远程操作功能、软元件点数的最佳分配等。
1.恒定扫描功能
由于顺序控制程序中的指令被执行或不被执行会导致处理时间不同，因此Q系列CPU的扫描时间也是变化的。
恒定扫描是保持一个固定的扫描时间，反复执行顺序控制程序的功能。
通过使用恒定扫描功能，即使顺序控制程序的实际执行时间发生变化，也可以保持一定的I/O刷新时间间隔。使用恒定扫描与不使用恒定扫描的区别如图8-28所示。

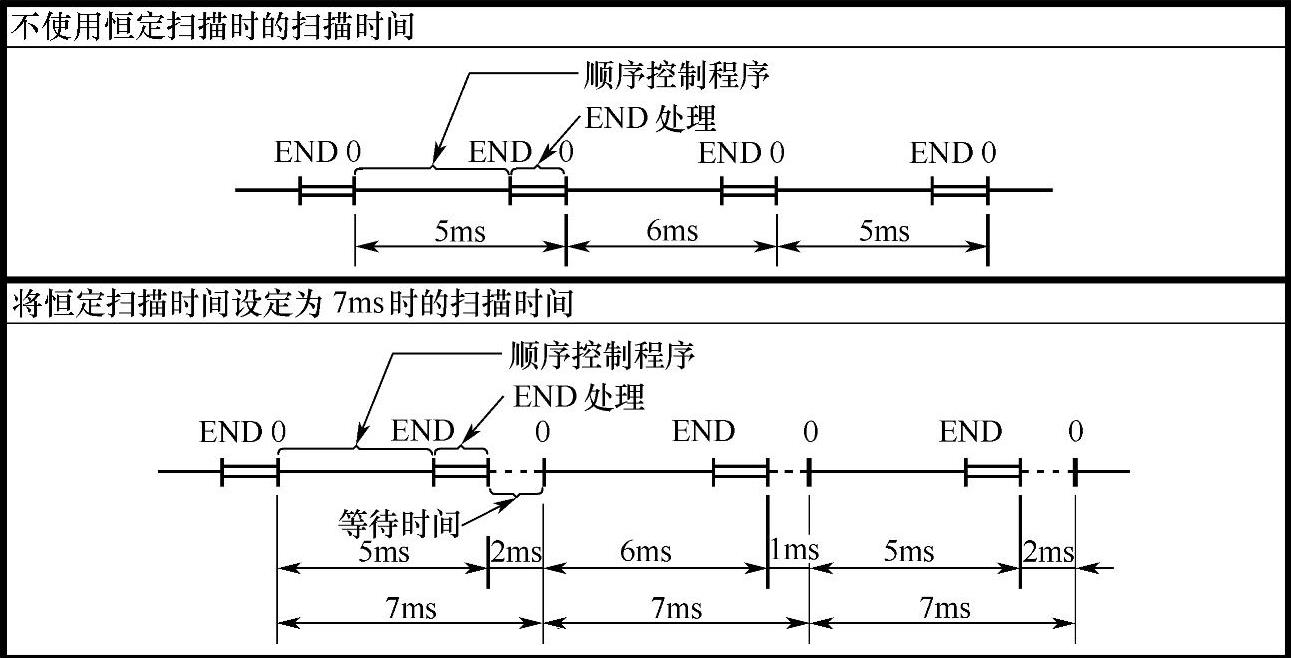

图8-28 使用恒定扫描与不使用恒定扫描的区别
2.锁存功能
开启Q系列CPU电源，用RESET/L.CLR开关进行复位或者瞬间停电时间超过允许时间，Q系列CPU的各种软元件都会被清除。锁存就是停电、复位时保持软元件的内容的功能，可以用来保持生产个数、不合格品个数和地址等数据以便继续进行控制。
锁存范围设定如图8-29所示。
3.远程操作功能
远程操作可以控制CPU运行、停止、暂停、复位、锁存清除。
远程CPU运行、停止、暂停等操作都可以通过有效外部触点或者GX Developer软件等来进行。使用GX Developer软件的操作方法如图8-30所示。
4.I/O模块输入响应速度的变更
针对Q系列CPU的I/O模块，可以在GX-Developer参数中设置模块的输入响应速度，如图8-31所示。

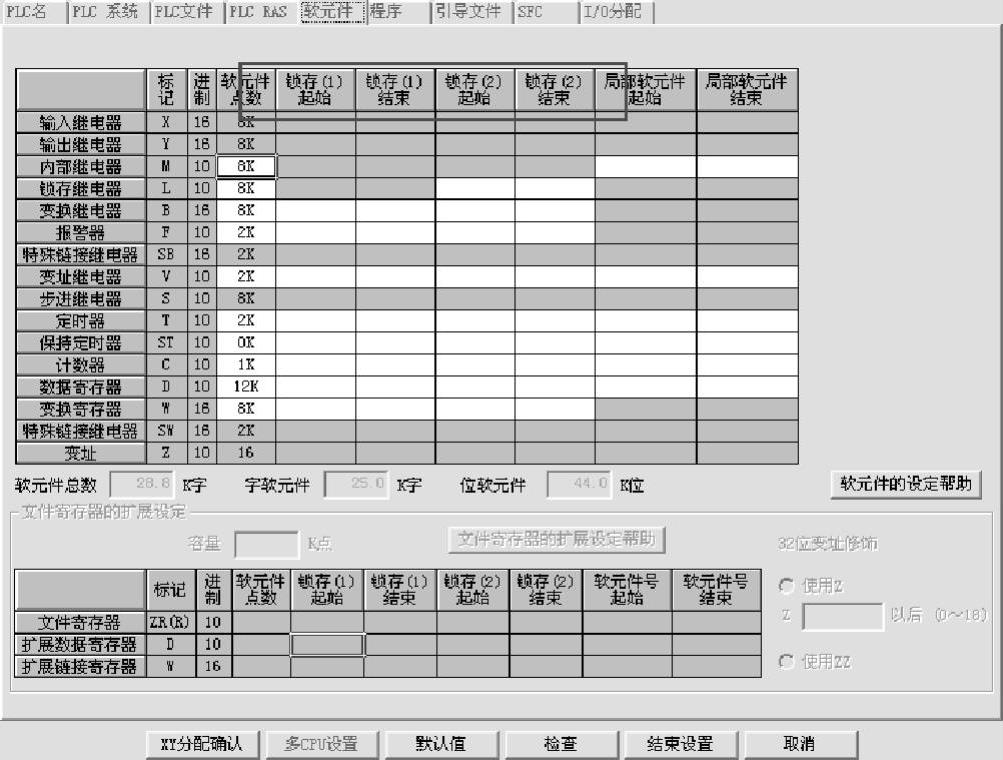

图8-29 锁存范围设定
5.软元件点数的最佳分配
通过软元件点数的分配功能，用户能够灵活地按照实际系统所使用的软元件点数的大小来设定，以实现软元件点数的最佳分配，如图8-32所示。

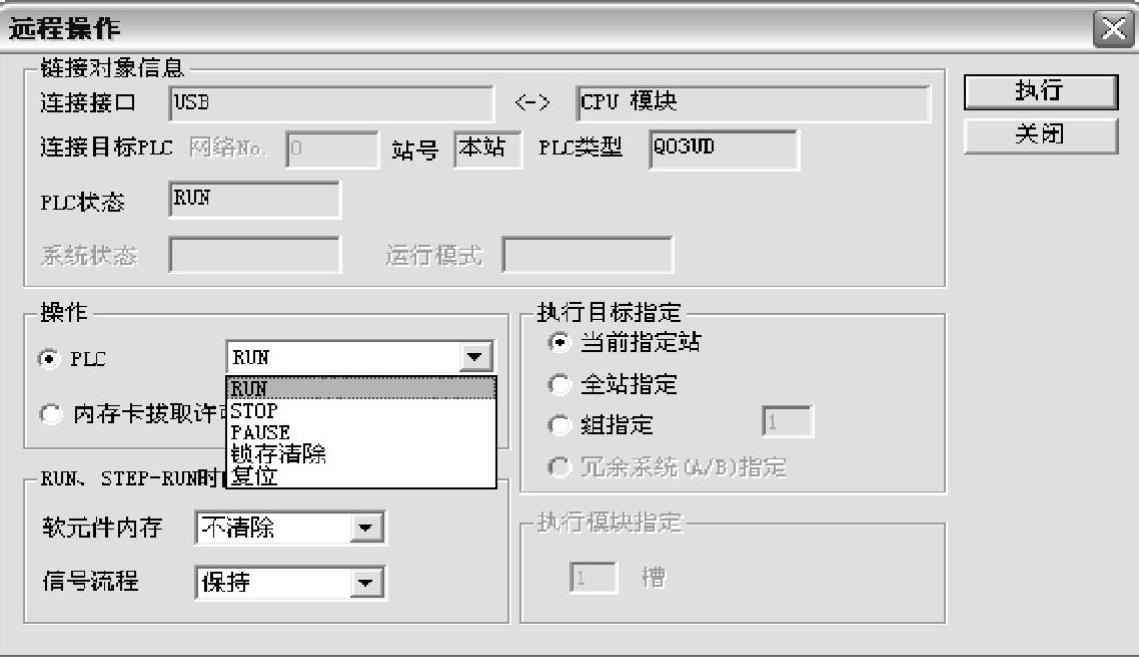

图8-30 使用GX Developer软件的操作方法
图8-31 I/O模块输入响应速度的变更

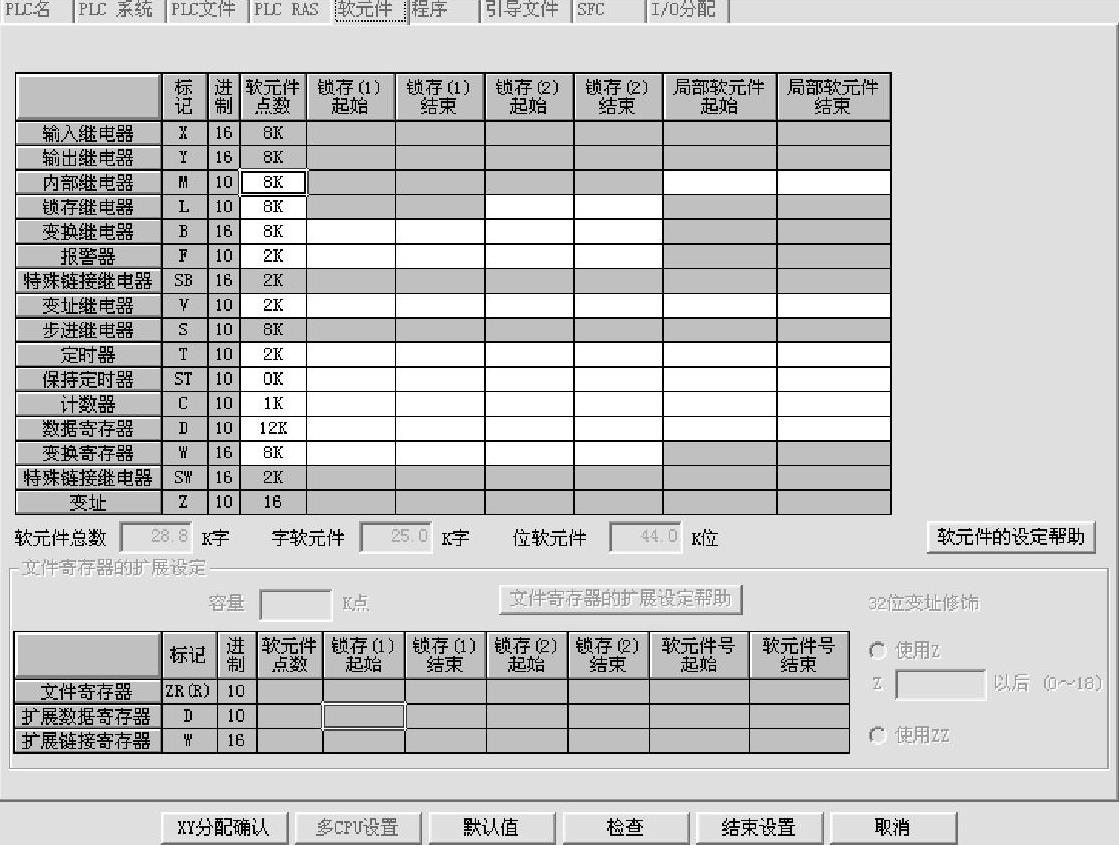

图8-32 软元件点数的最佳分配
6.文件寄存器的使用
文件寄存器是扩展了的数据寄存器，与数据寄存器不同，即使关闭电源或CPU复位，文件寄存器中存储的值也不会被清除，另外清除锁存软元件区域时也不受影响，如图8-33所示。

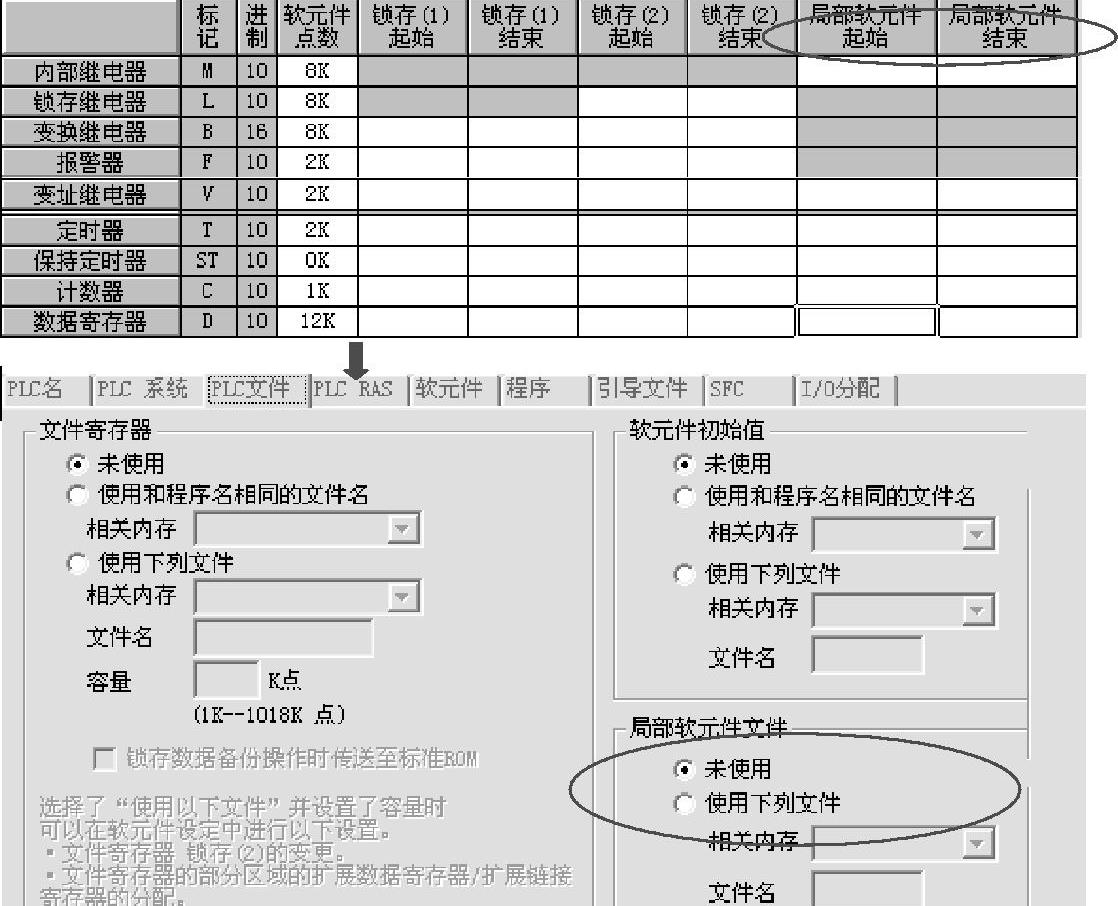

图8-33 文件寄存器的使用
7.局部软元件的使用
在Q系列CPU中虽然是同一个软元件名，但是在多程序中可以作为独立的软元件分别储存不同数据，如图8-34所示。
图8-34 局部软元件的使用
