使用软元件初始值，可省略通过初始化程序向软元件设定数据的程序，如图8-23所示。

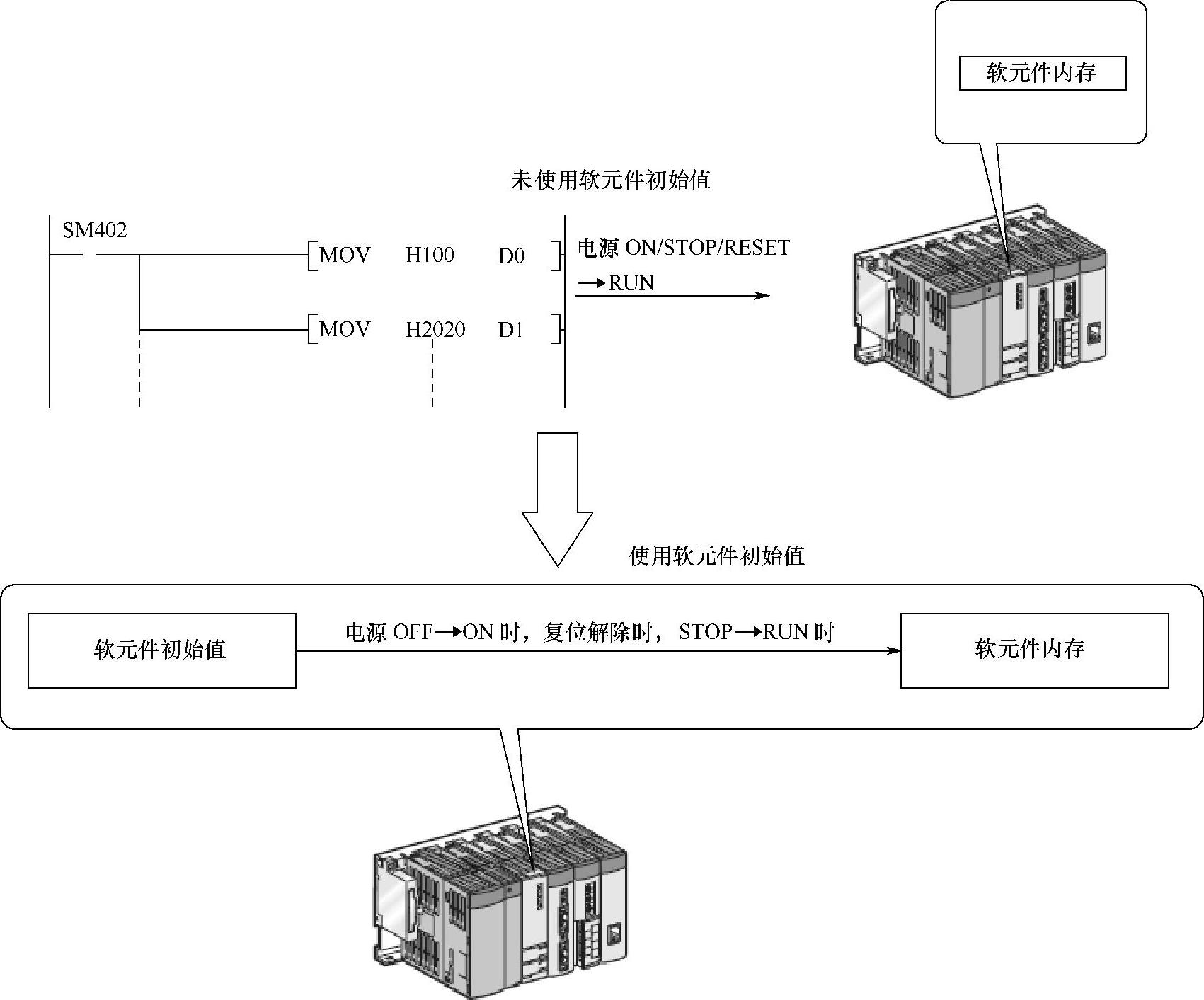

图8-23 使用软元件初始值

1.软元件初始值可使用的软元件

1）定时器（T）。

2）保持定时器（ST）。

3）计数器（C）。

4）数据寄存器（D）。

5）特殊寄存器（SD）。

6）链接寄存器（W）。

7）链接特殊寄存器（SW）。

8）文件寄存器（R）。

9）文件寄存器（ZR）。

10）智能功能模块软元件（U□\G□）。

11）链接直接软元件（J□\W□、J□\SW□）。

2.使用软元件初始值的步骤与设定

（1）在GX Developer的工程数据一览中添加软元件初始值（见图8-24）

图8-24 添加软元件初始值

（2）设置软元件初始值的范围（见图8-25）

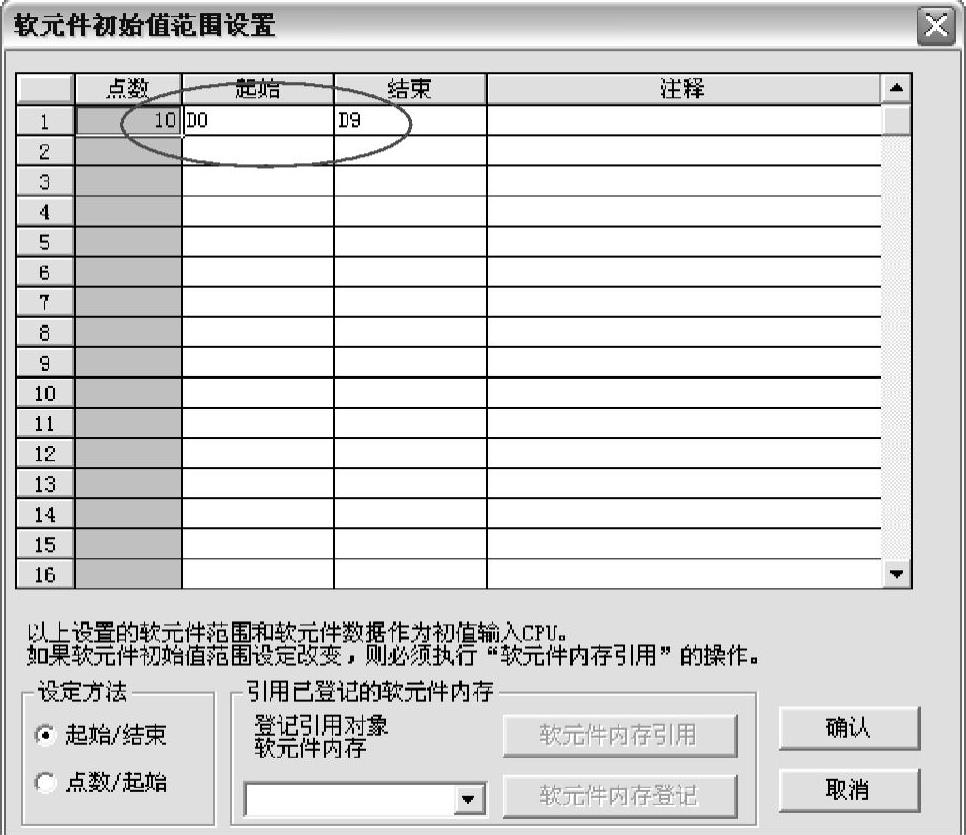

图8-25 设置软元件初始值的范围

（3）添加软元件内存数据并设定软元件初始值数据（见图8-26）

（4）参数设定

在工程数据列表窗口中依次选择“参数”→“PLC参数”→“PLC文件”，如图8-27所示。

（5）结束设置

结束设置后，将程序、参数、软元件内存和软元件初始值写入CPU中。

（6）注意事项

1）为了使用软元件初始值的设置功能，必须先进行项目数据一览表中的“软元件内存”和“软元件初始值”设置。

图8-26 添加软元件内存数据并设定软元件初始值数据

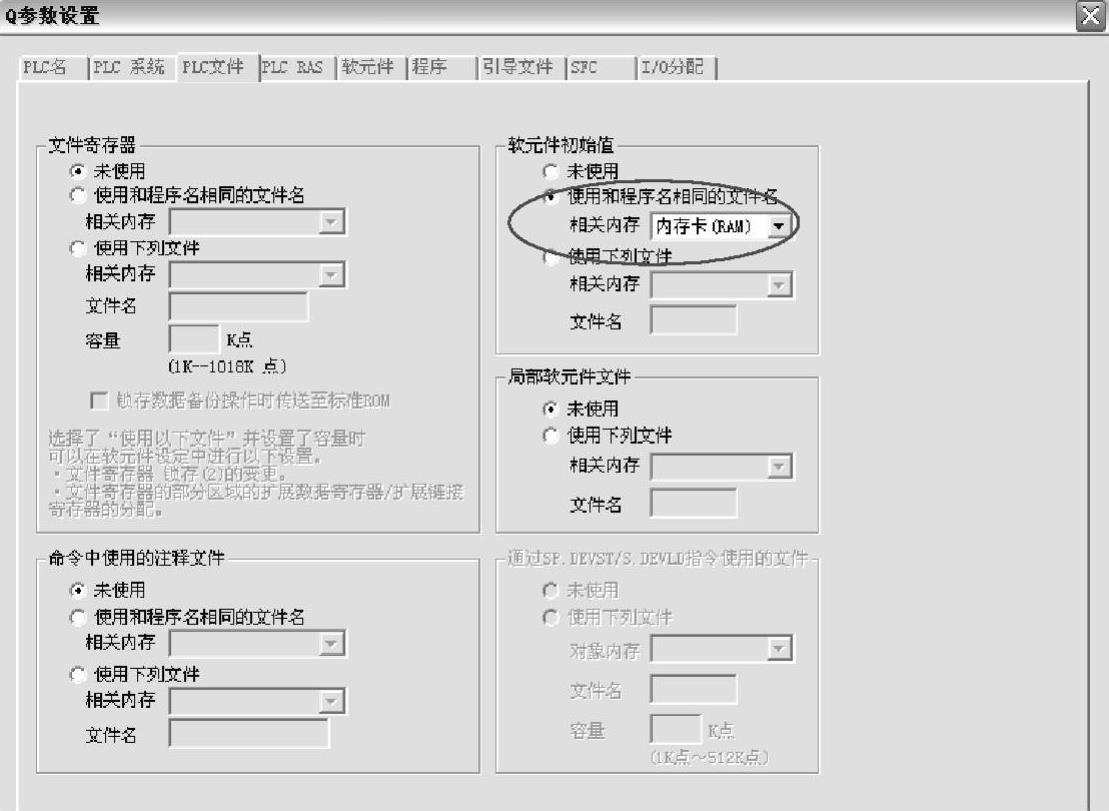

图8-27 参数设定

2）软元件初始值文件必须写入Q系列CPU程序存储器、标准ROM，或者在存储卡中进行存储。

3）软元件初始值与锁存范围重叠时，以软元件初始值为优先。因此，在电源OFF到ON时，锁存范围内的数据会被改写为软元件初始值的数据。
