数据备份与恢复功能详解
【摘要】：数据备份与恢复功能又分为软元件数据的备份、恢复及锁存数据的备份。当M103继电器导通时，D80～D89数据恢复。2）X20置为ON，锁存数据备份进行。图8-22 锁存数据的备份恢复备份数据数据备份恢复时，CPU模块上的BAT.LED灯亮约5s后熄灭。SM676状态为OFF时，CPU模块重启，备份数据恢复动作只是执行一次。
数据备份与恢复是QnU系列PLC的独有功能，是指把数据寄存器（D）、文件寄存器（R）或其他软元件（如X、B、M）等各种软元件备份到标准ROM里，以防长时间停电所导致的数据丢失（如电池没有电）。
数据备份与恢复功能又分为软元件数据的备份、恢复及锁存数据的备份。
1.软元件数据的备份与恢复
具体步骤如下：
1）参数设定：使用SP.DEVST与SP.DEVLD指令需设置参数，如图8-18所示。
2）使用SP.DEVST指令把软元件数据备份到标准ROM中。
3）使用SP.DEVLD指令把软元件数据恢复到指定的寄存器中。
SP.DEVST及SP.DEVLD指令的详细使用说明请参考QCPU编程手册（通用指令篇）。

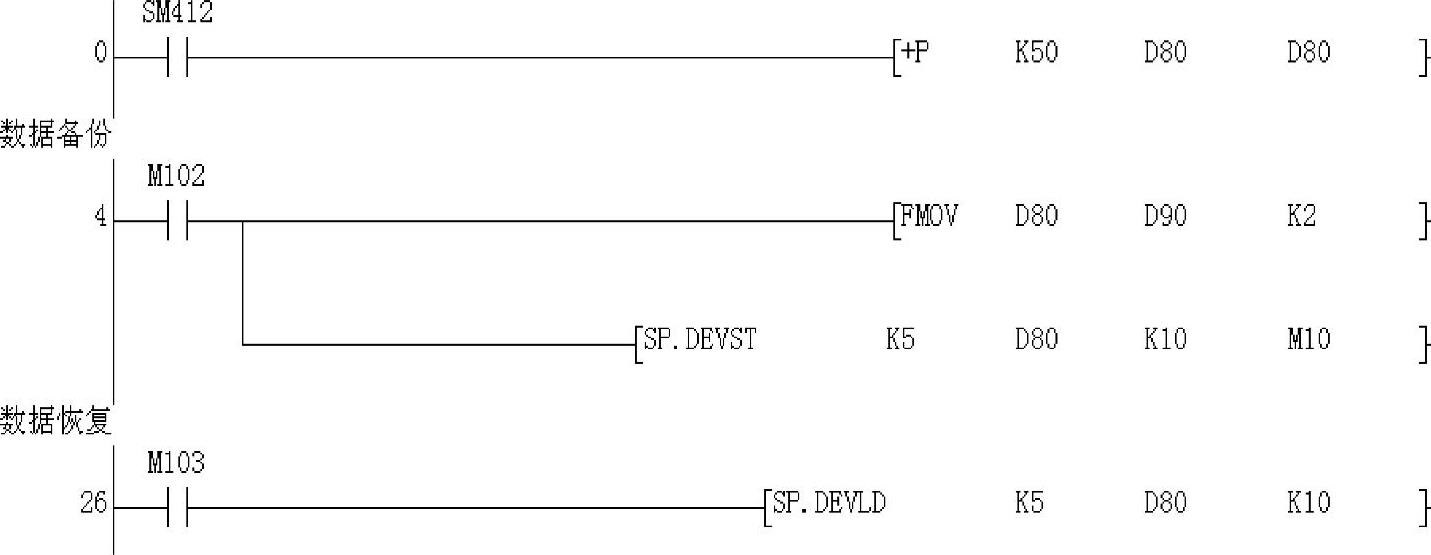

4）程序编写的举例如图8-19所示。
当M102继电器导通时，把D80～D89共10个数据（指令中，用K10来表示）备份到标准ROM的#5地址上（指令中，用K5来表示标准ROM中的偏移地址）。若该操作指令执行成功，则M10为ON，若异常，则M11为ON。
当M103继电器导通时，D80～D89数据恢复。
图8-18 参数设定
图8-19 程序编写的举例
2.锁存数据的备份
设置方法如下：
（1）参数设置

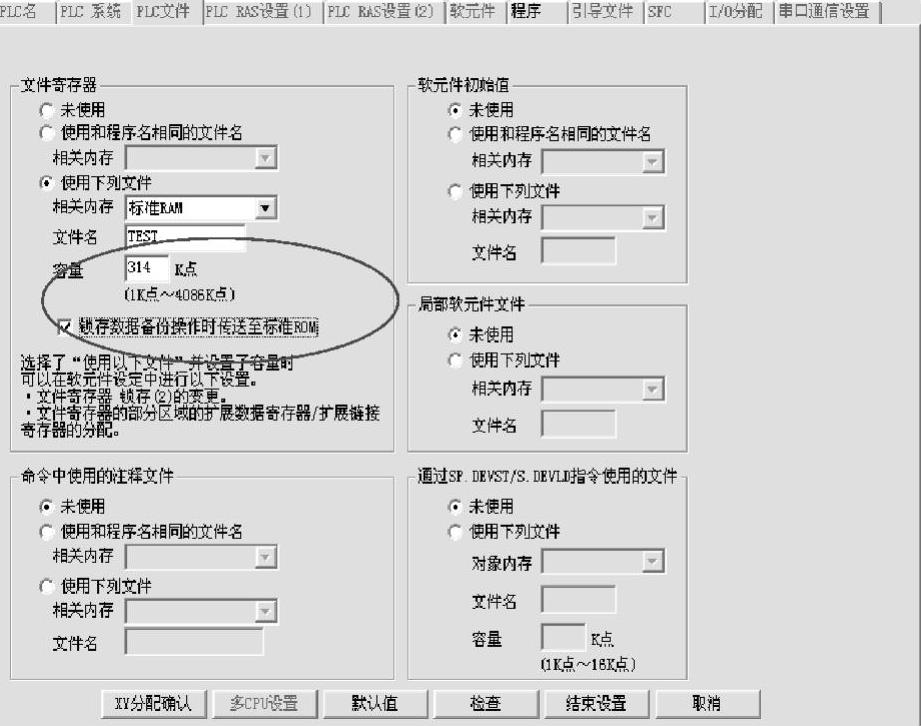

选中图8-20中的“锁存数据备份操作时传送至标准ROM”。
（2）锁存数据的备份
锁存数据的备份可以由远程操作触发，步骤如下：点击“在线”→“锁存数据备份操作”→“备份”，如图8-21所示。
当备份完毕时，CPU变为停止状态且CPU模块上的BAT.LED绿灯闪烁，表示当前可以进行关电重启操作。
图8-20 参数设置
图8-21 备份

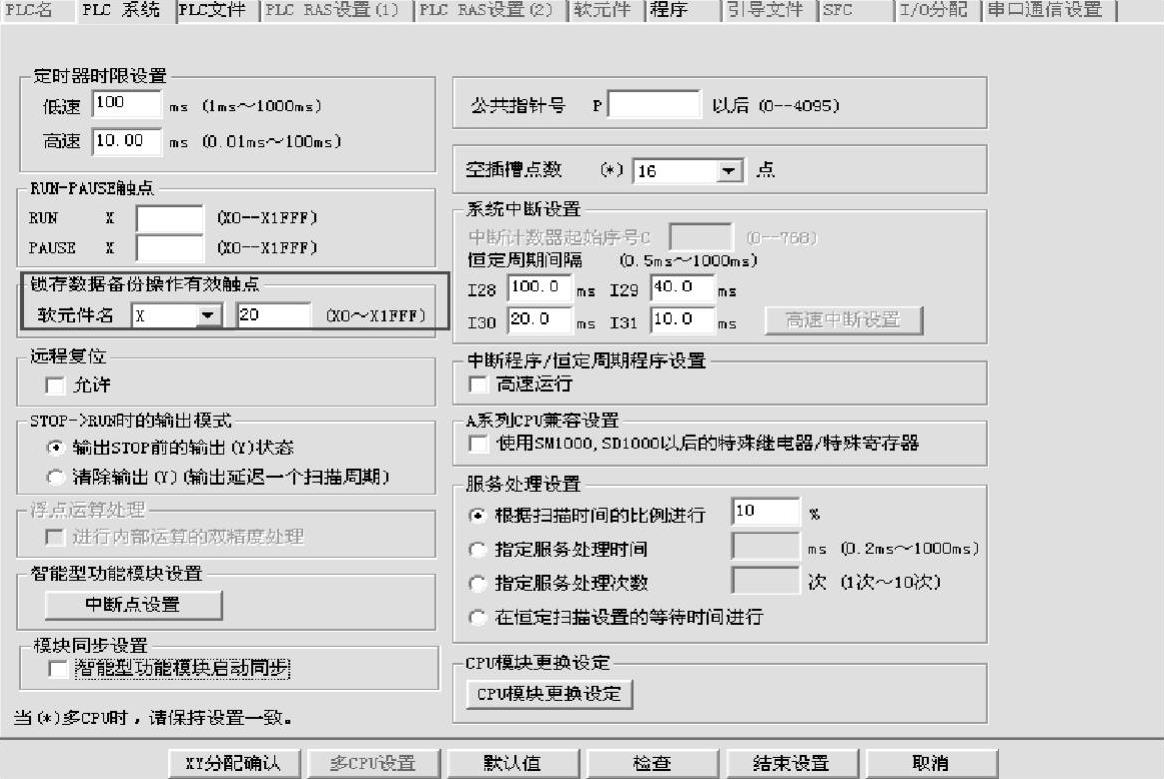

锁存数据的备份也可以由触点的导通来触发，如图8-22所示，步骤如下：
1）设置参数让锁存数据备份功能生效（如X20为触发备份动作的触点）。
2）X20置为ON，锁存数据备份进行。当备份完毕时，CPU变为停止状态且CPU模块上的BAT.LED绿灯闪烁，表示当前可以进行关电重启操作。
3）重起系统或者复位CPU。
图8-22 锁存数据的备份
（3）恢复备份数据
数据备份恢复时，CPU模块上的BAT.LED灯亮约5s后熄灭。
当CPU模块重启时（系统重新上电或者CPU复位），备份数据恢复是执行一次还是每次都执行，取决于SM676的状态。
SM676状态为OFF时，CPU模块重启，备份数据恢复动作只是执行一次。SM676状态为ON时，每次CPU模块重启，备份数据恢复每次执行。
