时钟功能是指CPU模块内部的时钟数据可以通过顺序控制程序读出,用于时间管理的功能。时钟数据用于向故障历史记录储存日期和进行CPU模块系统功能的时间管理等。使用GX-Developer或顺序控制程序可以启动时钟功能和设置或读取时钟数据。
1.使用GX-Developer软件设置的方法

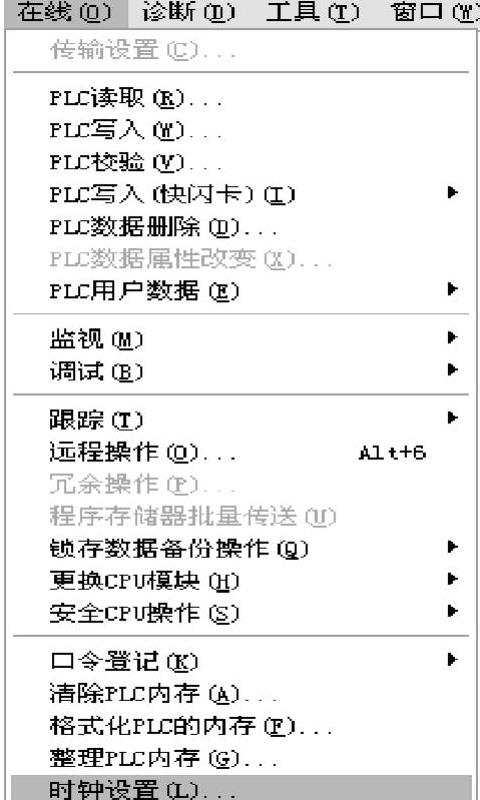

1)单击“在线”→“时钟设置”的菜单,弹出“时钟设置”对话框,如图8-14所示。

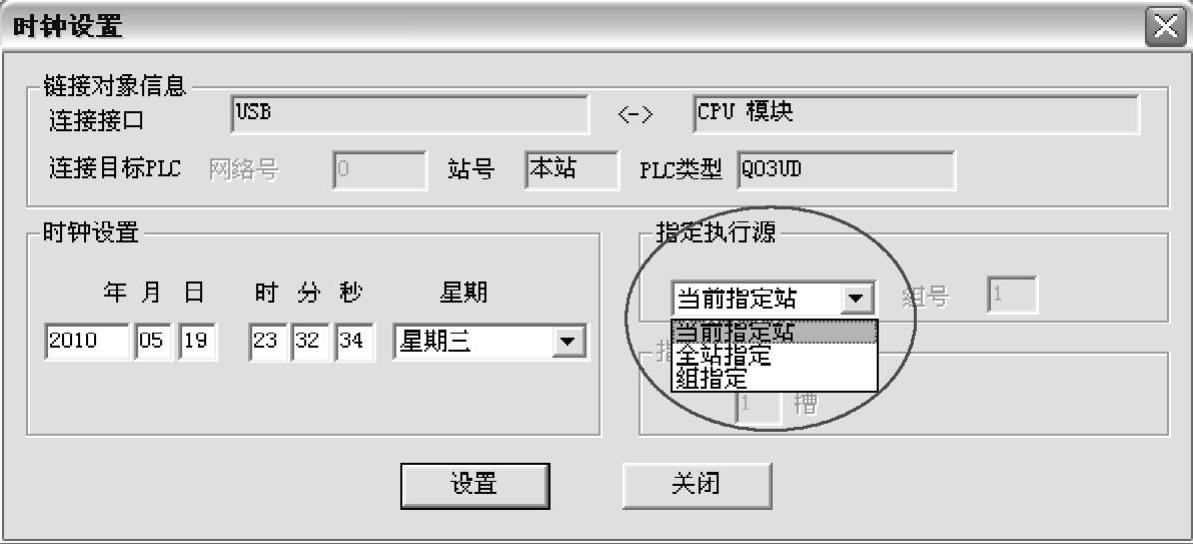

2)在“时钟设置”对话框中输入年、月、日、时、分、秒、星期,如图8-15所示。
另外,“时钟设置”对话框中的“指定执行源”是指指定执行时钟设置的对象,它包括如下3项:
①当前指定站:执行链接对象指定的站。
②全站指定:执行当前指定站及指定网络的所有站。
③组指定:执行当前指定站及指定网络的特定组。
2.使用程序来设置时钟功能的方法
(1)设置时钟数据的程序

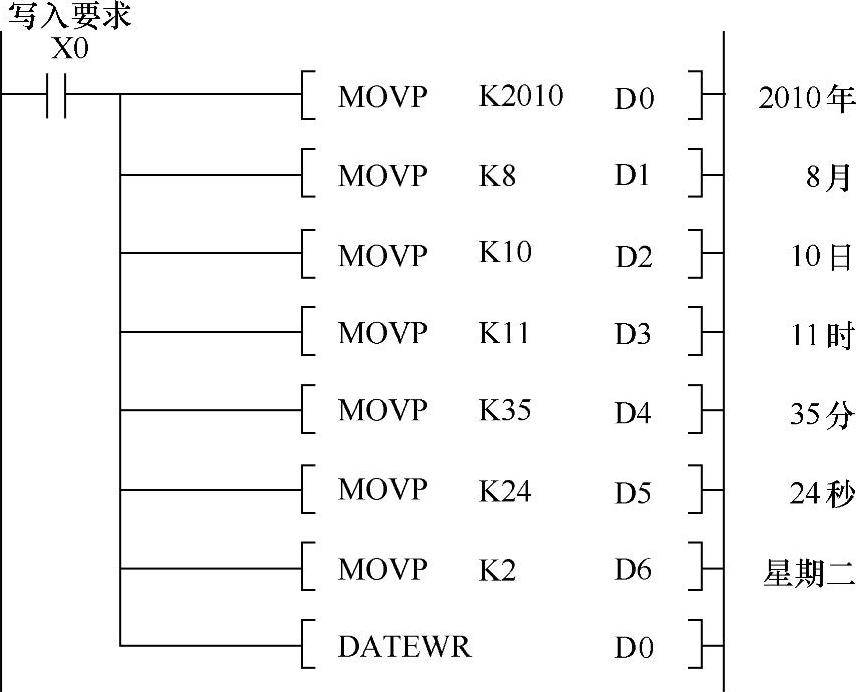

在程序中,通过时间数据的写入指令(DATEWR)来改变时钟数据。时钟数据的写入指令(DATEWR)中,D0~D6为时钟数据写入软元件,写入程序如图8-16所示。
图8-14 时钟设置
(2)读取时钟数据的程序

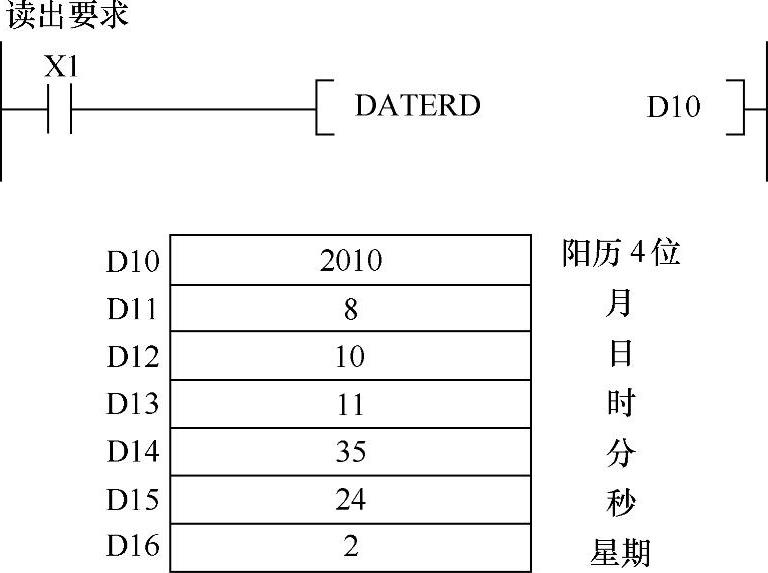

将时钟数据读出到数据寄存器中时,应在程序中使用时钟数据读出指令(DATERD)。通过该指令把读取的时钟数据存储到D10~D16中,程序如图8-17所示。
图8-15 “时钟设置”对话框
图8-16 写入程序
图8-17 读取程序
