PLC引导运行功能及实现方法

【摘要】:引导运行功能是当PLC电源开启或从STOP→RUN时,把标准ROM或存储卡中的文件向程序存储器进行自动传输的功能。图8-8 方法1图8-9 方法2图8-10 清空程序数据5.电源复位或STOP→RUN6.“BOOT”指示灯亮如果CPU正面的“BOOT”指示灯亮表示引导运行工作正常。2)引导运行开始至进入运行状态时为止,大约需要2~3s。

引导运行功能是当PLC电源开启或从STOP→RUN时,把标准ROM或存储卡中的文件向程序存储器进行自动传输的功能。

使用引导运行功能可以轻松地切换各个存储器中的不同程序。可以不使用外围编程设备,只使用存储卡就能实现程序的高速写入。可以从标准ROM和存储卡中读出ROM化的程序并执行。

引导运行的操作步骤如图8-1所示。

实例简述如下:该项目有3个程序,即PR1、PR2、PR3。现需要把内置标准ROM里面的程序PR1、PR2、PR3与PLC参数往Q02HCPU内部的程序存储器传输。

引导运行设置如下:

1.将存储卡装进CPU中(见图8-2)


图8-1 引导运行的操作步骤


图8-2 存储卡存放位置

下述实例是从Q系列CPU的内置标准ROM区域引导程序和参数至内置的程序存储区运行,因此不需要另外插入存储卡(关于CPU模块存储区域的功能说明,请参考本书2.3.2节存储器及电池相关内容)。

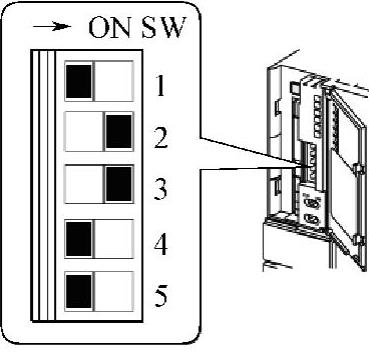

2.CPU硬件拨动开关位置(见图8-3)

下述实例需要在此拨动开关SW2和SW3设置为ON,选择驱动器4。


3.引导运行参数设置

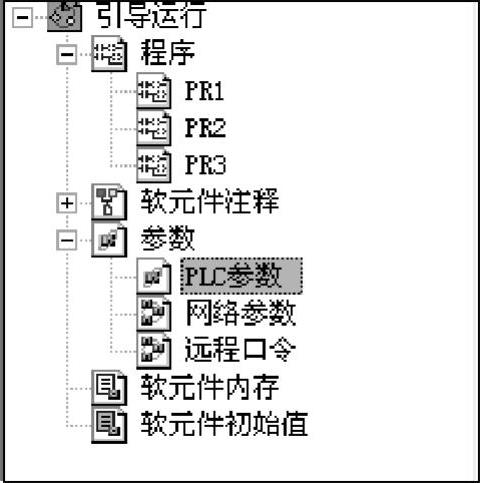

(1)点击项目数据一览表中的“PLC参数”标签(见图8-4)


图8-3 拨动开关位置


图8-4 点击“PLC参数”标签

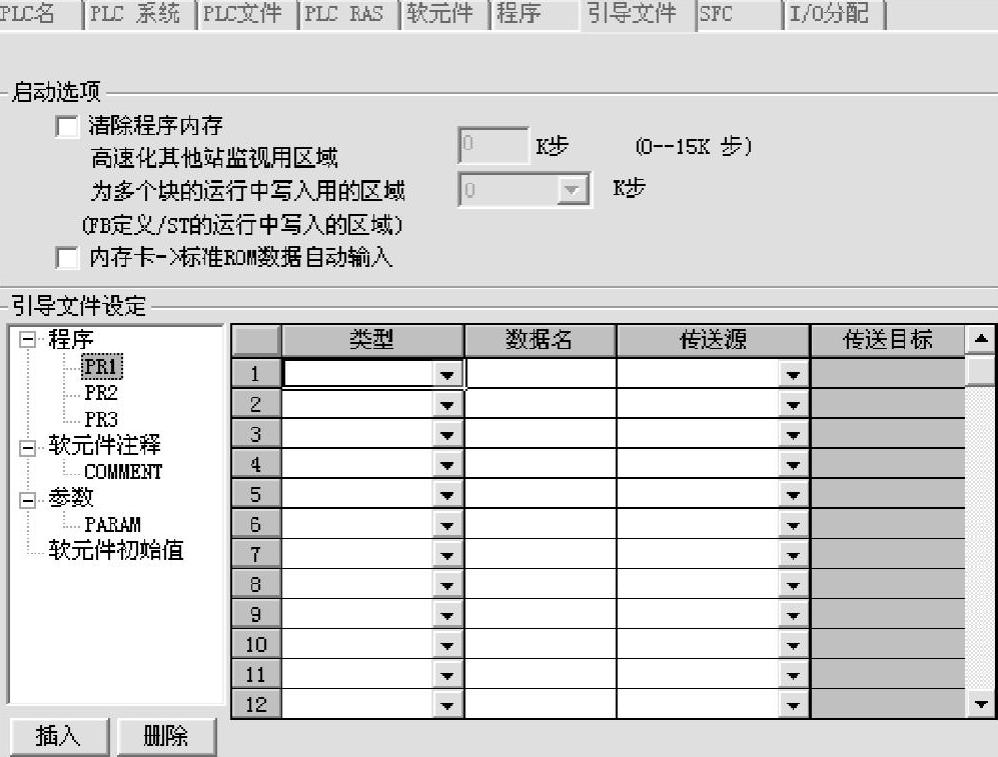

(2)显示参数设置对话框并点击“引导文件”标签页(见图8-5)


图8-5 点击“引导文件”标签页

(3)点击“PR1”和“插入”按钮

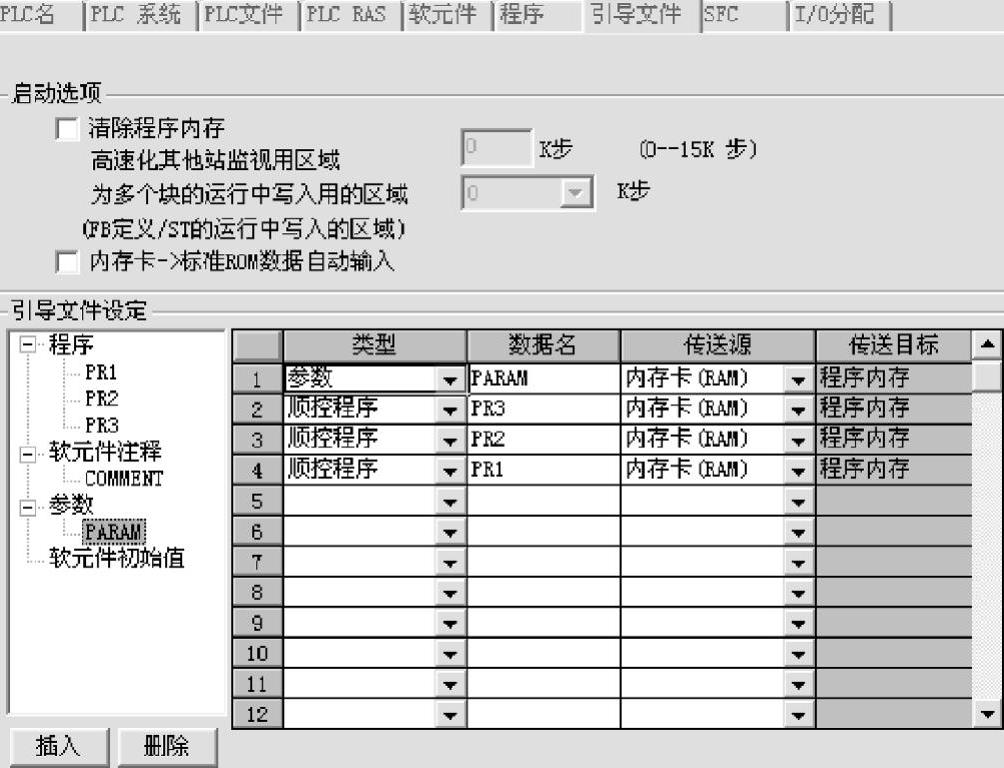

点击“PR1”→“插入”按钮,同样步骤分别操程序“PR2”、“PR3”、与参数“PARAM”,如图8-6所示。

(4)将传送源设置为“标准ROM”(见图8-7)


图8-6 点击“PR1”和“插入”按钮


图8-7 将传送源设置为“标准ROM”

4.将程序和参数写入内置标准ROM

将程序和参数写入内置标准ROM内有两种方法,即通过执行“程序内存的ROM化”和“PLC写入(快闪卡)”完成。

(1)方法1

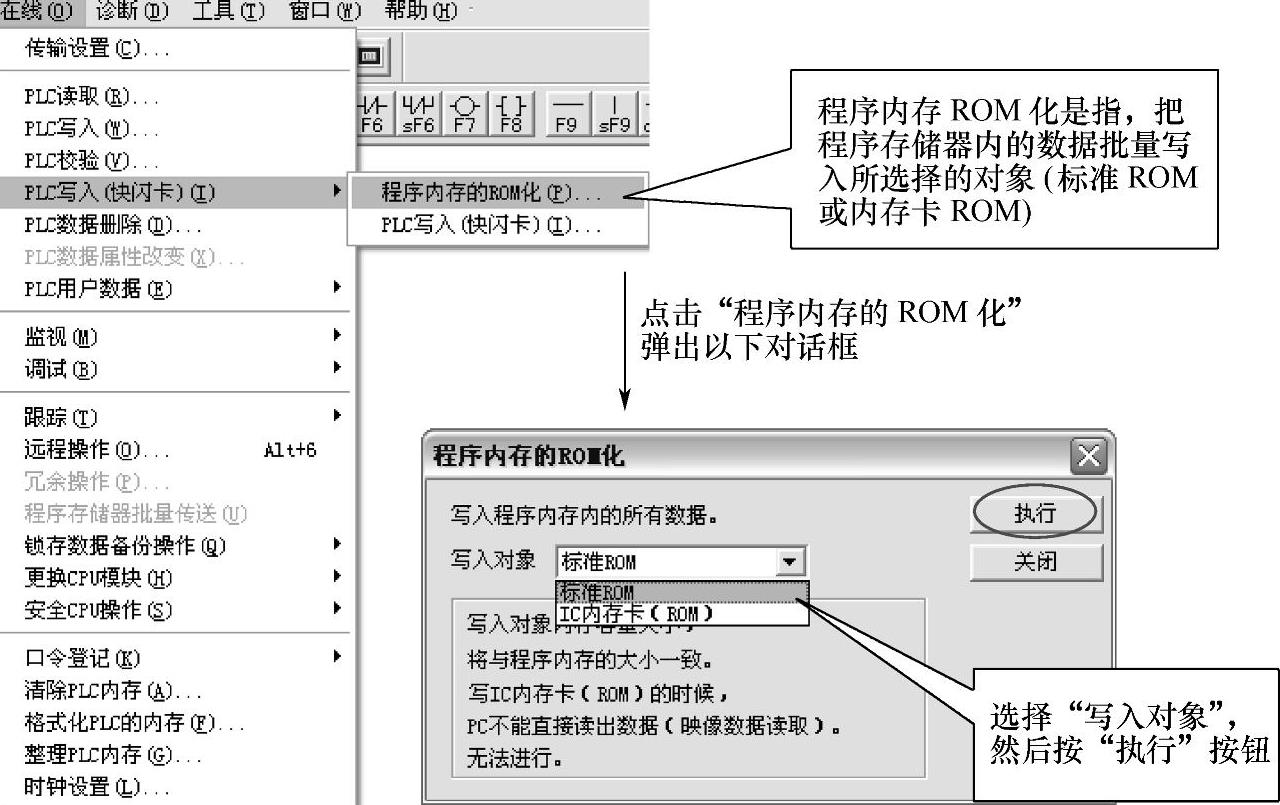

点击“PLC写入(快闪卡)”→“程序内有的ROM化”,如图8-8所示,即将目前CPU内置程序存储器中的程序和参数写入内置标准ROM中。

(2)方法2

点击“PLC写入(快闪卡)”→“PLC写入(快闪卡)”,如图8-9所示,即将计算机中的程序和参数写入内置标准ROM中。

(3)清空程序数据

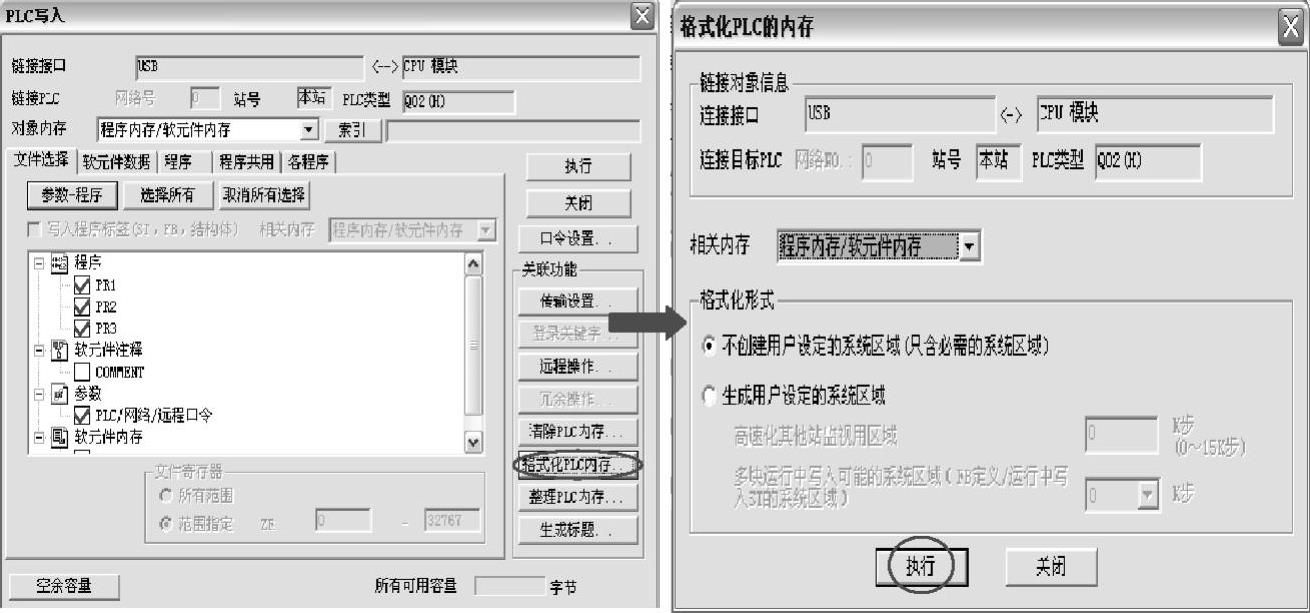

将程序和参数写入内置标准ROM后,为了显示引导运行的效果,可以把程序存储器内的程序数据清空,方法如图8-10所示(此步骤在实际应用中可以视情况决定是否操作)。


图8-8 方法1


图8-9 方法2


图8-10 清空程序数据

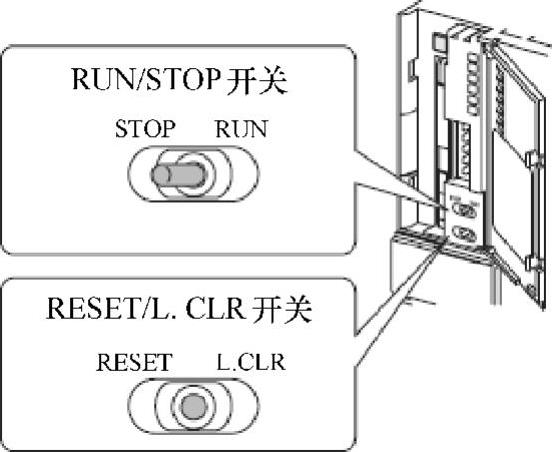

5.电源复位或STOPRUN(见图8-11)

6.“BOOT”指示灯亮

如果CPU正面的“BOOT”指示灯亮表示引导运行工作正常。

7.注意事项

1)引导运行时,如果程序存储器内已经保存有相同文件名的程序,则覆盖该程序。

2)引导运行开始至进入运行状态时为止,大约需要2~3s。


图8-11 电源复位或STOP→RUN

3)从存储卡向程序存储器进行传输时,如果在传输过程中电源断开或者已经复位,则不能保证传输文件内容。
