PLC在运行监控过程中，可对CPU中的程序进行在线修改。例如将上述程序计数器C0的设定值由K0修改为K100。

图6-79 软元件测试

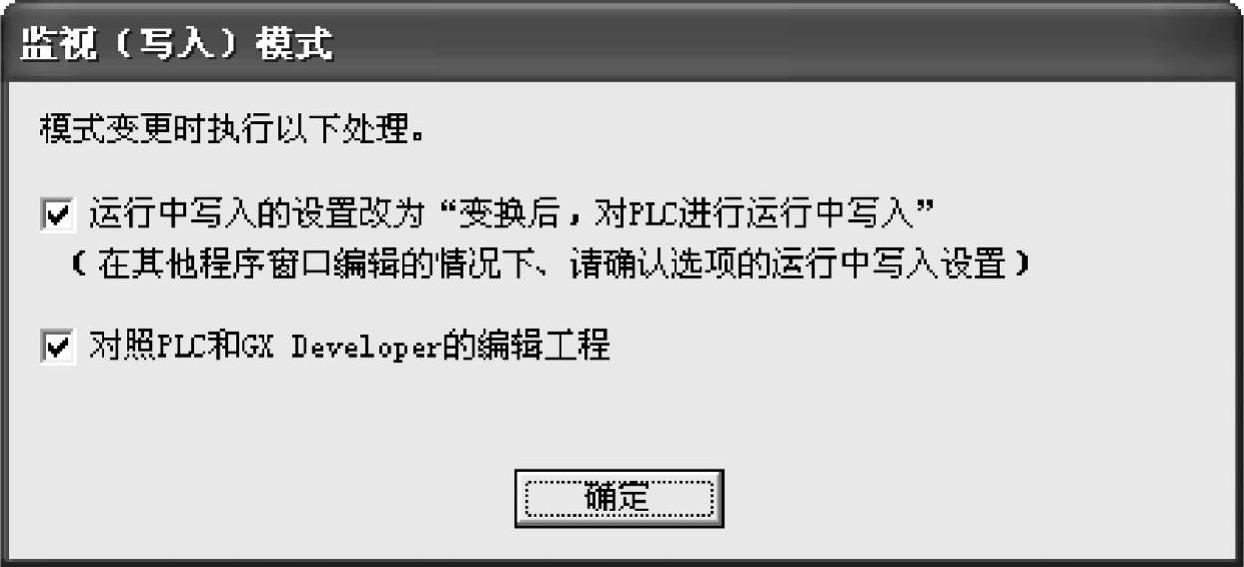

1）单击工具栏的按钮。出现如图6-80所示对话框后，单击“确定”按钮，进入监控（写入）模式。

图6-80 监视（写入）模式

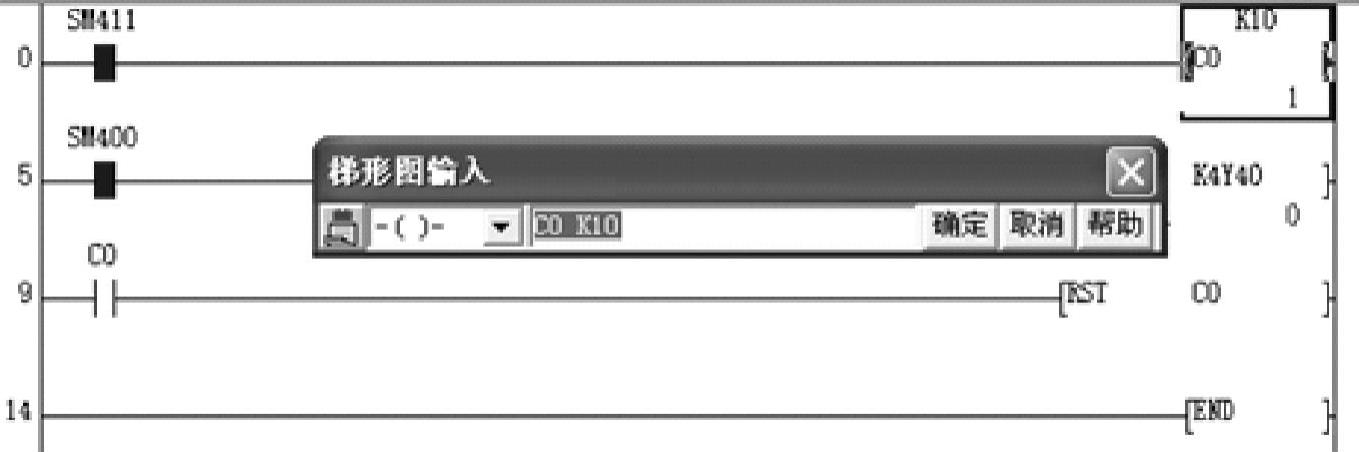

2）将光标移至所需修改的部位并双击，出现梯形图输入窗口后，将显示值更改为“C0K10”，如图6-81所示。

3）单击“确定”按钮，梯形图已被更改。

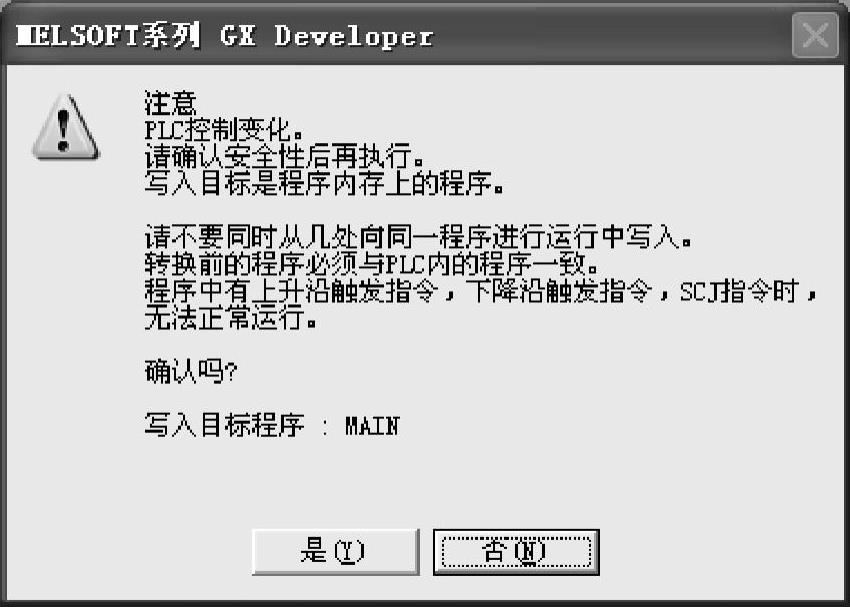

4）点击工具栏的按钮，当出现如图6-82所示对话框后，单击“是”按钮，可以执行运行中的写入操作。单击“确定”按钮。

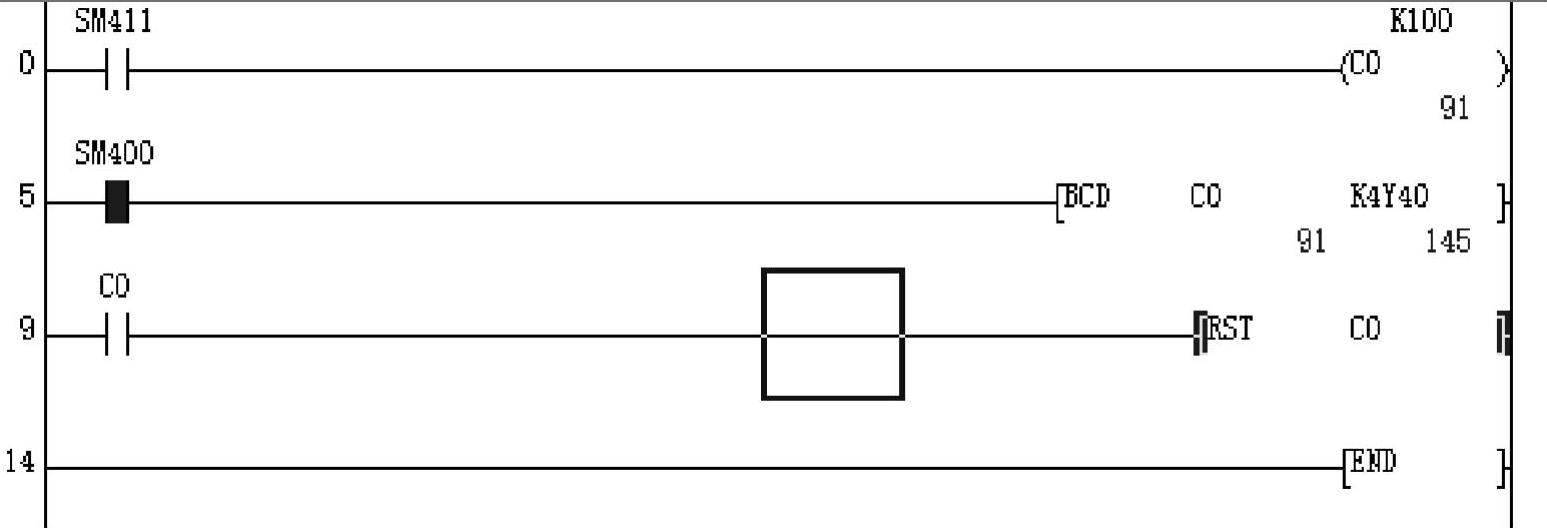

5）C0计数器的范围被修改成为0～99，如图6-83所示。

图6-81 将显示值更改为“C0 K10”

图6-82 执行运行中的写入操作

图6-83 修改C0计数器的范围

6）由监控模式进入写入模式时，如果要对编辑修改过的程序进行转换（所谓程序转换，即对新增或修改过的、显示为灰色的程序进行编译转换，以确认程序的语法等正确性），则有可能会出现修改的梯形图无法转换的问题。原因是软件的运行写入设置自动变为“变换后，PLC运行中写入”，此时应将运行写入设置改为“变换后，不写入PLC”，如图6-84所示。

图6-84 “变换后，不写入PLC”选项
