软件测试及监测功能实现与应用
【摘要】：图6-78 缓冲存储区批量监视4.软元件测试在监控状态中，可改变位软元件和字软元件的当前值来调试程序，软元件测试画面如图6-79所示。软元件监视功能除了可进行顺序控制程序的调试外，还可用于检测输出接线是否正确。
1.梯形图监控
对6.5.2节中写入PLC的CPU中的程序执行梯形图监控，监控Q系列CPU的工作情况。由于程序重新写入CPU，必须对CPU进行复位操作，请将RESET/L.CLR开关向RESET侧拨动一次后再拨向中间位置，随后将RUN/STOP开关置于RUN侧。
单击工具栏的
按钮，监控状态对话框出现后，执行梯形图监控，如图6-76所示。
如图6-76所示，当开关为闭合状态时，梯形图监控状态中的开关显示为蓝色，寄存器、计数器、计时器等当前值也显示在梯形图监控画面中。
图6-76 执行梯形图监控

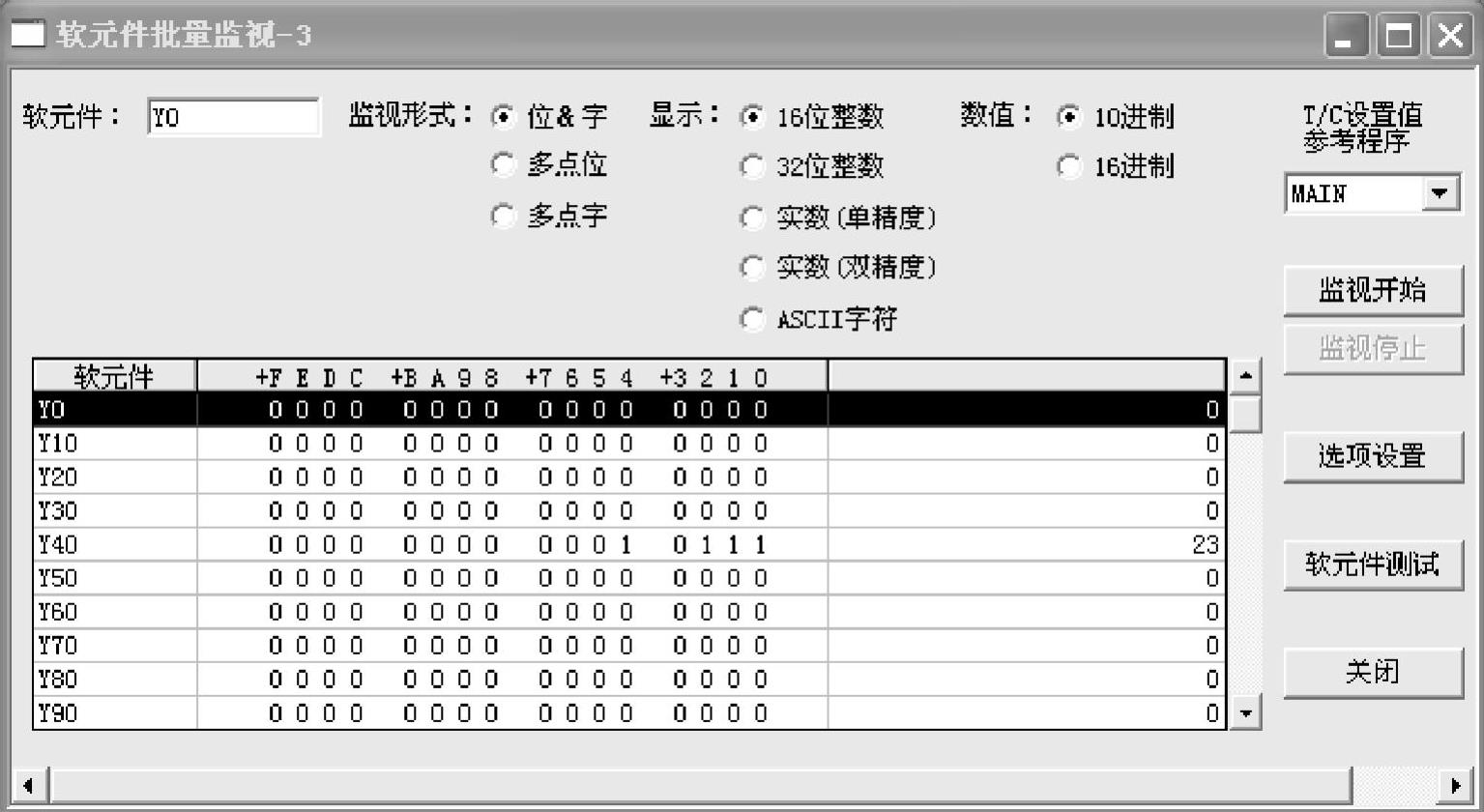

图6-77 监视Y0
2.软元件批量监视
单击“在线”下拉菜单中“监视”子菜单下的“软元件批量”按钮，跳出软元件批量监视画面，在软元件输入框中输入要监视的软元件名称，点击“监视开始”按钮。图6-77以监视Y0为例。
3.缓冲存储区批量监视（可用于监控智能功能模块）

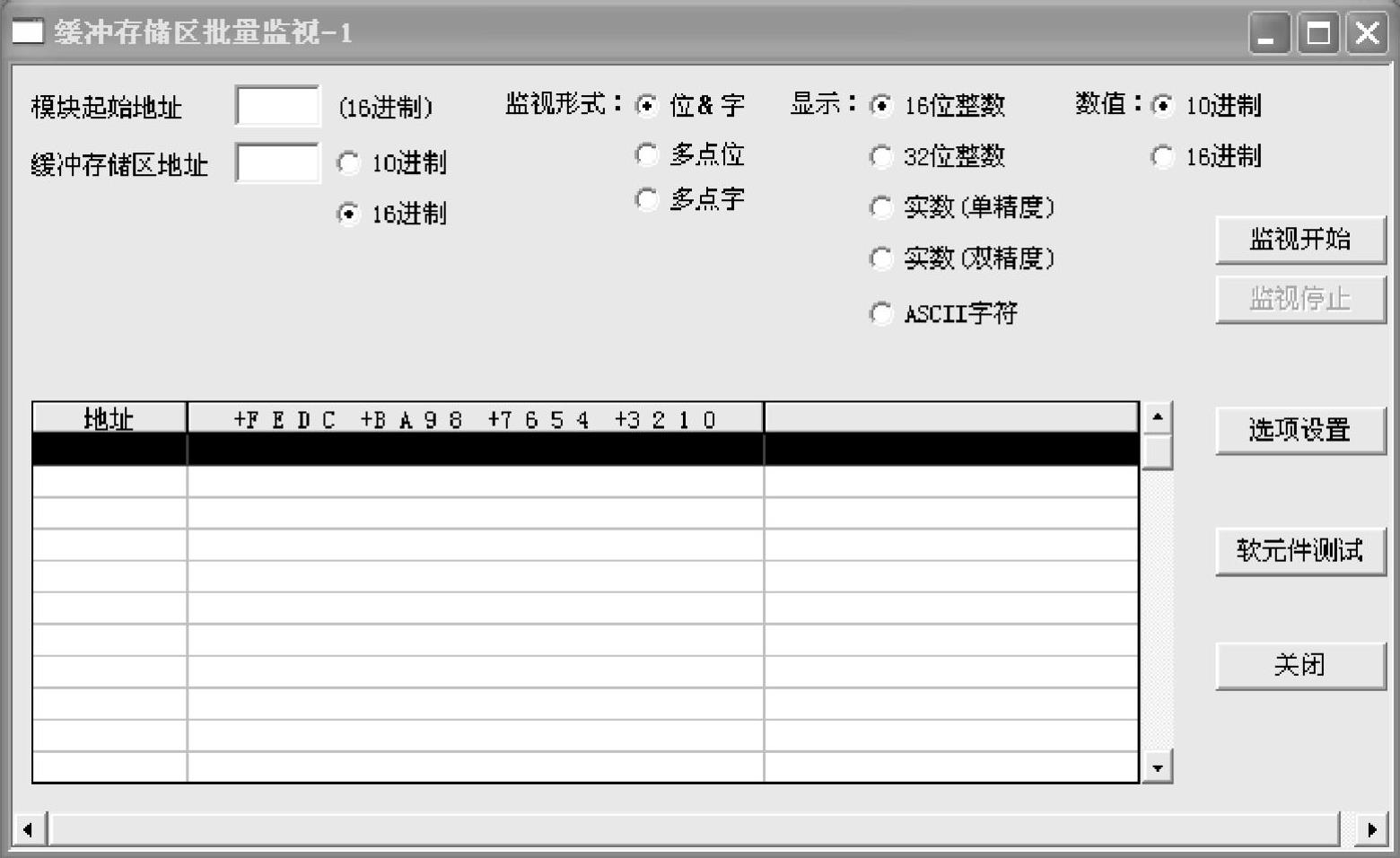

单击“在线”下拉菜单中“监视”子菜单的“缓冲存储器批量”按钮，跳出缓冲存储区批量监视画面，指定所要监视的智能功能模块的起始I/O号（所有位指定）及缓冲存储区地址，如图6-78所示。
图6-78 缓冲存储区批量监视
4.软元件测试
在监控状态中，可改变位软元件和字软元件的当前值来调试程序，软元件测试画面如图6-79所示。
在梯形图监视画面中，在要进行操作的软元件上，按住“Shift”+“Enter”键，也可进行软元件测试。软元件监视功能除了可进行顺序控制程序的调试外，还可用于检测输出接线是否正确。即CPU在Stop（停止）状态下，对输出软元件进行强制输出或关闭，以判断外围机构动作是否执行。但因为是强制输出，所以请确认在保证执行机构动作安全的情况下执行。
该功能还可以用于检测输出接线是否正确，即停止CPU的运行，然后强制ON/OFF输出软元件，以判断外围的执行机构是否动作。但是因为是强制输出，所以要考虑执行机构的执行安全性。
