设定上述所编写的顺序控制程序的控制参数,将其与程序一起写入PLC的CPU中。
1.程序设定

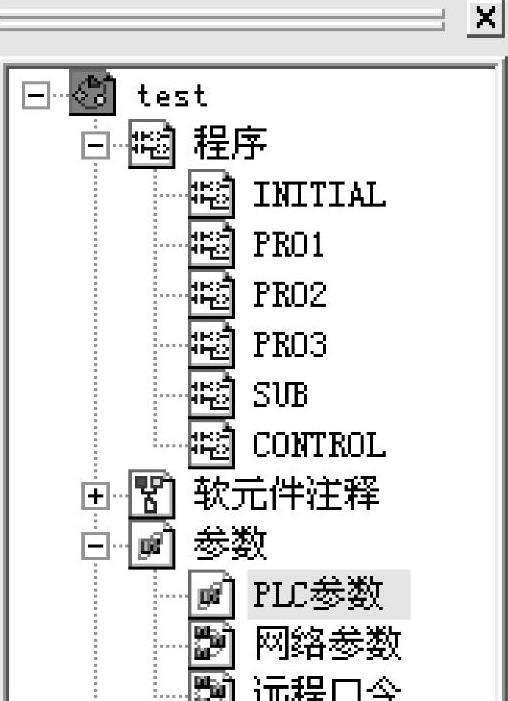

1)双击工程数据一览表中“参数”下的“PLC参数”,如图6-43所示。
2)当“Q参数设置”对话框出现后,单击“程序”标签。画面切换后,单击“INITIAL”,如图6-44所示。
3)点击“插入”按钮,选择执行类型下拉菜单中的“初始化”,如图6-45所示。
4)重复2)、3)的操作,按照以下步骤进行设定:
①第2栏单元格设定为“SUB”,执行类型设定为“初始化”。
②第3栏单元格设定为“CONTROL”,执行类型设定为“扫描”。
③第4栏单元格设定为“PRO1”,执行类型设定为“扫描”。
图6-43 PLC参数
图6-44 单击“INITIAL”
④第5栏单元格设定为“PRO2”,执行类型设定为“低速”。
⑤第6栏单元格设定为“PRO3”,执行类型设定为“固定周期”。
5)将“PRO3”的固定周期间隔设置为“1”,单击单位边上的下拉按钮,将其设定为“s”,如图6-46所示。
2.PLC系统的设定
1)单击“Q参数设置”对话框的“PLC系统”标签栏,设置公用指针号,这里将公用指针号举例设置为“100”,如图6-47所示。
图6-45 选择“初始化”
图6-46 设定为“s”
图6-47 设置公用指针号
图6-48 设置恒定扫描时间
2)单击“Q参数设置”对话框的“PLC RAS”标签栏,设置恒定扫描时间,这里将恒定扫描时间举例设定为“20ms”,如图6-48所示。
设置完毕后,单击“结束设置”按钮。至此,一个多程序编辑完毕,写入PLC的CPU。
