1）条件跳转指令CJ。

其指令格式为。

①当执行指令为ON时，执行同一程序文件内指定指针号的程序。

②当执行指令为OFF时，执行程序的下一步。

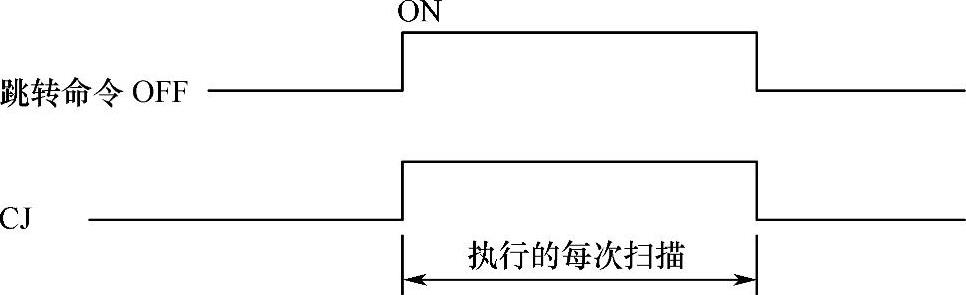

CJ指令功能如图5-28所示。

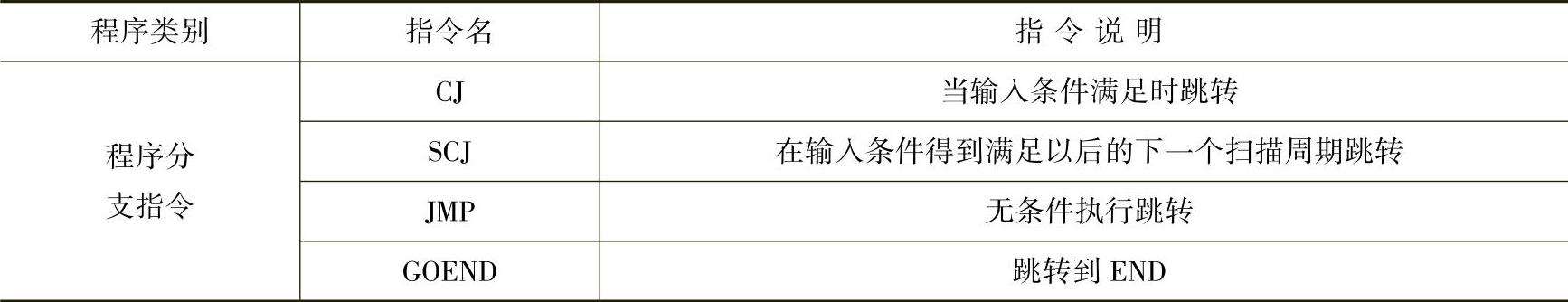

表5-30 程序分支指令

2）满足条件后第一次扫描周期执行跳转指令SCJ。

其指令格式为。

①当执行指令从OFF变为ON时，执行下一步程序。从下一个扫描周期开始执行同一程序文件内指定指针号的程序。

②当执行指令为OFF或者从ON变为OFF时，执行程序的下一步。

图5-28 CJ指令功能

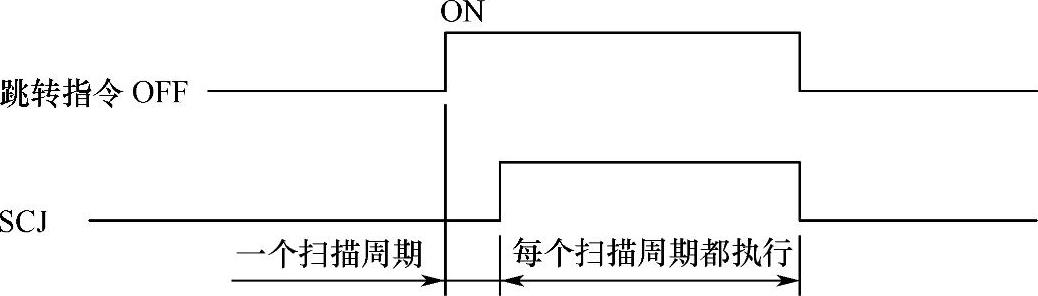

SCJ指令功能如图5-29所示。

3）无条件跳转指令JMP。

其指令格式为。

它是无条件执行同一程序文件内指定指针号的程序。

当使用跳转指令时，需要注意以下7点：

①在定时器线圈已经变为ON后，如果试图使用CJ、SCJ或JMP指令来跳转已经变为ON的线圈定时器，那么进行精确测量是不可能的。

图5-29 SCJ指令功能

②如果使用CJ、SCJ或JMP指令强制跳转到OUT指令，那么扫描时间会缩短。

③如果使用CJ、SCJ或JMP指令强制跳转到程序尾部，那么扫描时间会缩短。

④CJ、SCJ或JMP指令可用于跳转到当前正在执行的步骤之前的某一步。然而，有必要考虑退出循环的方法，以便在该过程中看门狗定时器不会超时，如图5-30所示。

图5-30 跳转

⑤已通过CJ、SCJ或JMP实现了跳转的软元件不发生变化，如图5-31所示。

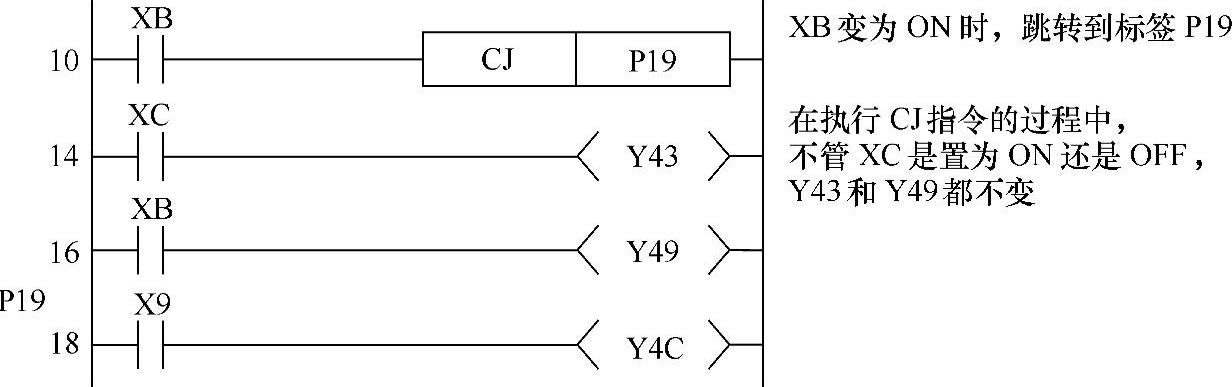

图5-31 软元件不发生变化

⑥跳转指令只可用于同一程序文件内的指针号码。

⑦在跳转运算期间，如果跳转到跳转范围内的一个指针号码，那么程序将从跳转目标的指针号码开始继续执行。

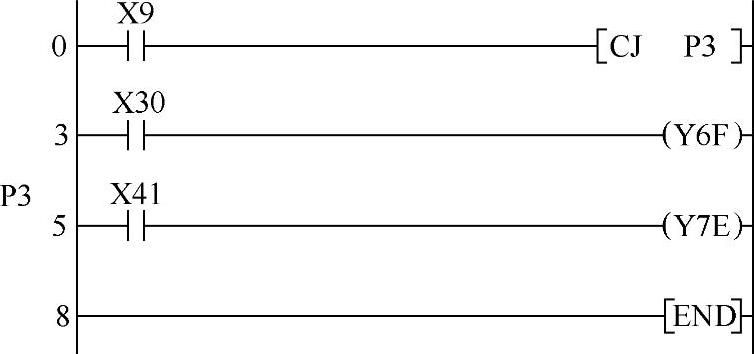

程序举例：当X9变为ON时，左边程序跳转到P3，如图5-32所示。

图5-32 左边程序跳转到P3
