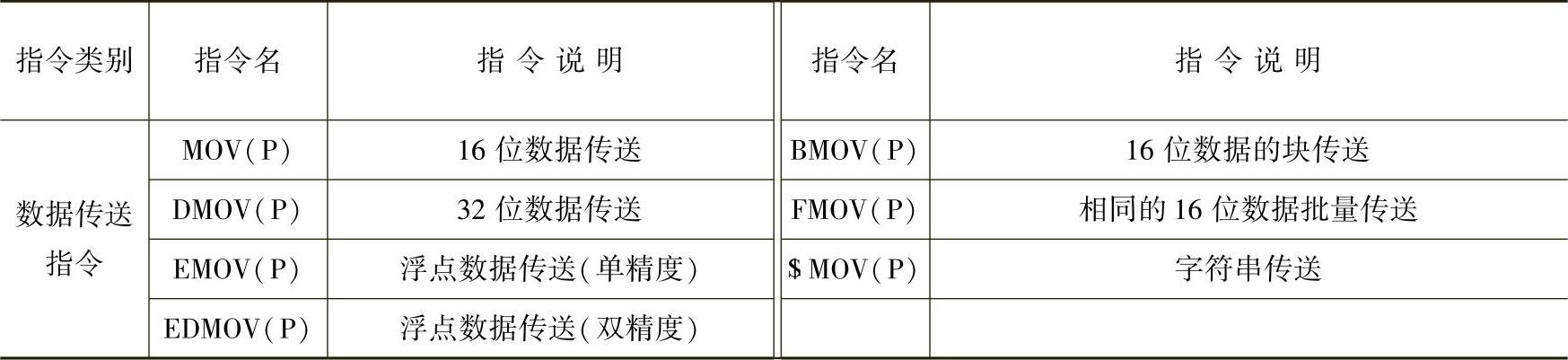

表5-27 数据传送指令

注：EDMOV（P）指令仅适合QnU系列PLC。

1）数据传送指令是Q系列PLC中常用的指令，有16位/32位的数据传送，也有浮点数的数据传送。下面以16位数据传送指令MOV（P）为例展开说明。

16位数据的传送指令格式为。

将源操作数（S）中软元件的数据传送至目标软元件（D）中，如图5-3所示。

图5-3 数据传送

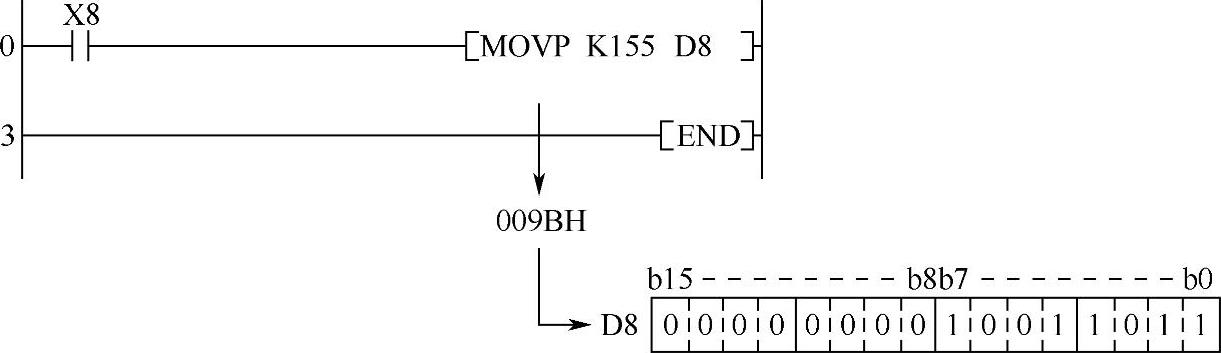

程序举例：当X8为ON时，左边程序将常数K155存储在数据寄存器D8中，如图5-4所示。

图5-4 K155存储在数据寄存器D8中

2）浮点数据传送EMOV（P）指令是将源操作数中存储的浮点型实数数据传送至目标软元件中去。

图5-5 传送示意

传送指令格式为。

EMOV指令是单精度浮点数据，占32位，双精度指令占64位。该指令将指定的源操作数（S）及（S+1）的数据存储到指定的（D）及（D+1）的目标寄存器中，传送示意如图5-5所示。

程序举例：浮点数据传送指令中当X8为ON时，程序将实数数据-1.23存储到D10和D11中，结果如图5-6所示。

3）当然，除了整数数据及浮点数的传送，还能进行数据的成块传送，下面列举了16位数据的块传送及相同的16位数据批量传送。

16位数据的块传送指令BMOV（P）是将指定软元件开始的n点的16位数据批量传送到目标软元件开始的n点的位置中去。

图5-6 浮点数数据传送结果(https://www.chuimin.cn)

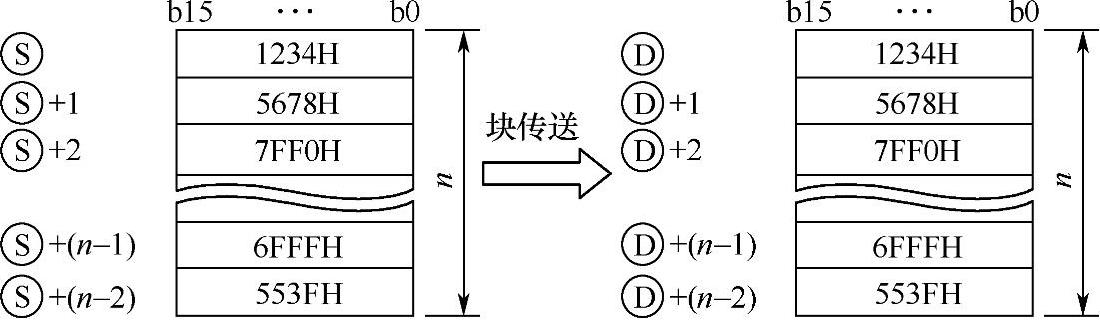

传送指令格式为，功能示意如图5-7所示。

图5-7 功能示意

程序举例：将数据寄存器D66～D69中低4位数据输出到以4点为单位的Y30～Y3F。SM402为上电自运行一次，所以该程序在刚上电时完成数据传送，如图5-8所示。

图5-8 BMOVP程序举例

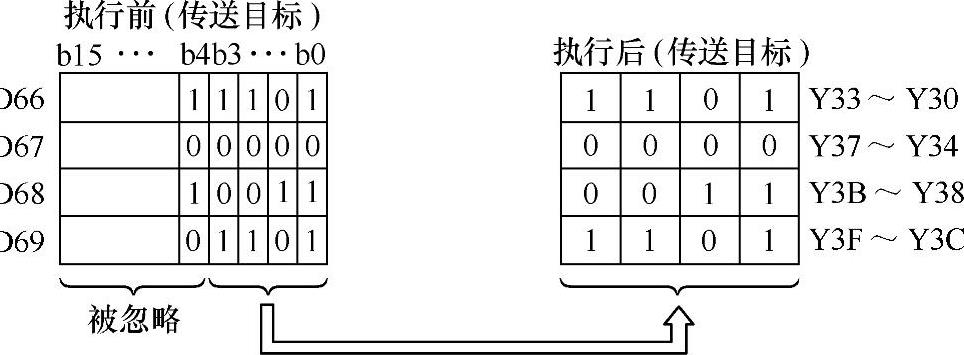

上述程序运行后，数据寄存器的结果如图5-9所示。由于指令只传送低四位数据，所以数据寄存器D66～D69中的高12位数据全被忽略不传送。

4）相同16位数据批量传送指令FMOV（P）的主要功能是将数据同时传送到指定软元件开始的n点位置。

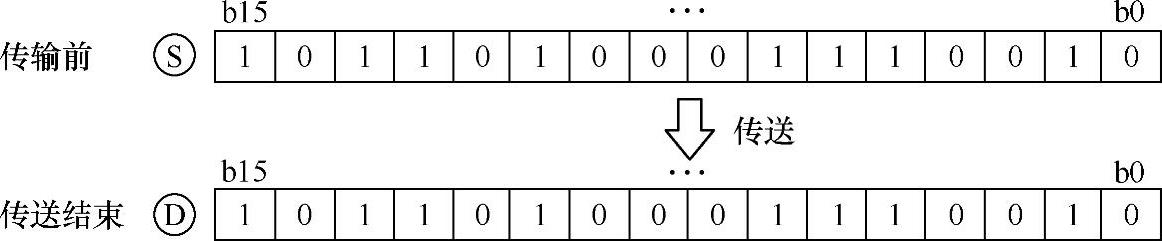

指令格式为，相同数据的批量传送指令的功能示意如图5-10所示。

图5-9 位数据的块传送结果

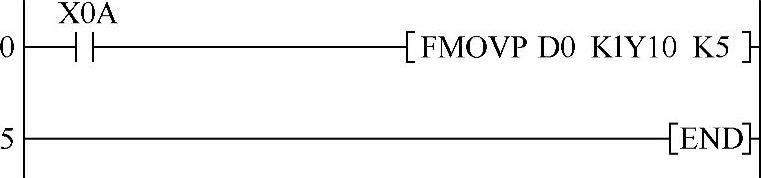

程序举例：图5-11中，当X0A为ON时，左边程序将D0数据的低4位数据1011输出到Y10～Y23。

图5-10 相同数据的批量传送指令的功能示意

图5-11 相同数据的批量传送指令

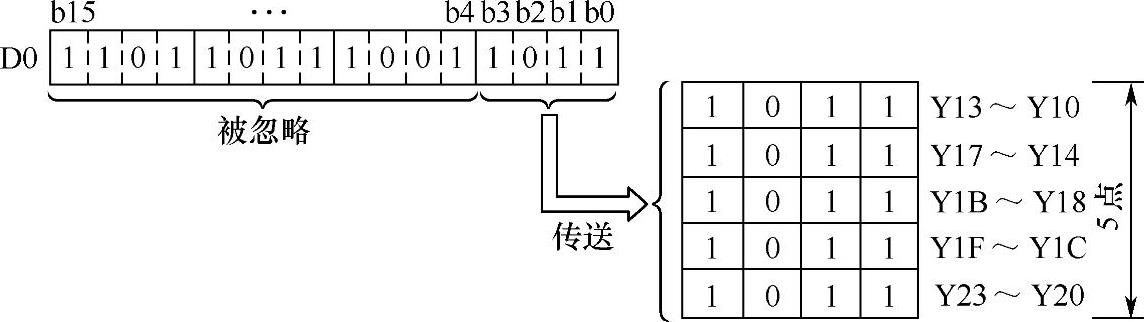

上述程序执行后，最后的数据存储结果如图5-12所示，将需要传送的低4位数据b0～b3分别传送至Y10～Y23的目标软元件中。

图5-12 相同数据16位数据块传送结果
