1.定义

文件寄存器（R）是用于对数据寄存器进行扩展的软元件，即当数据寄存器不够用时，可以使用文件寄存器进行大量的数据保存工作。

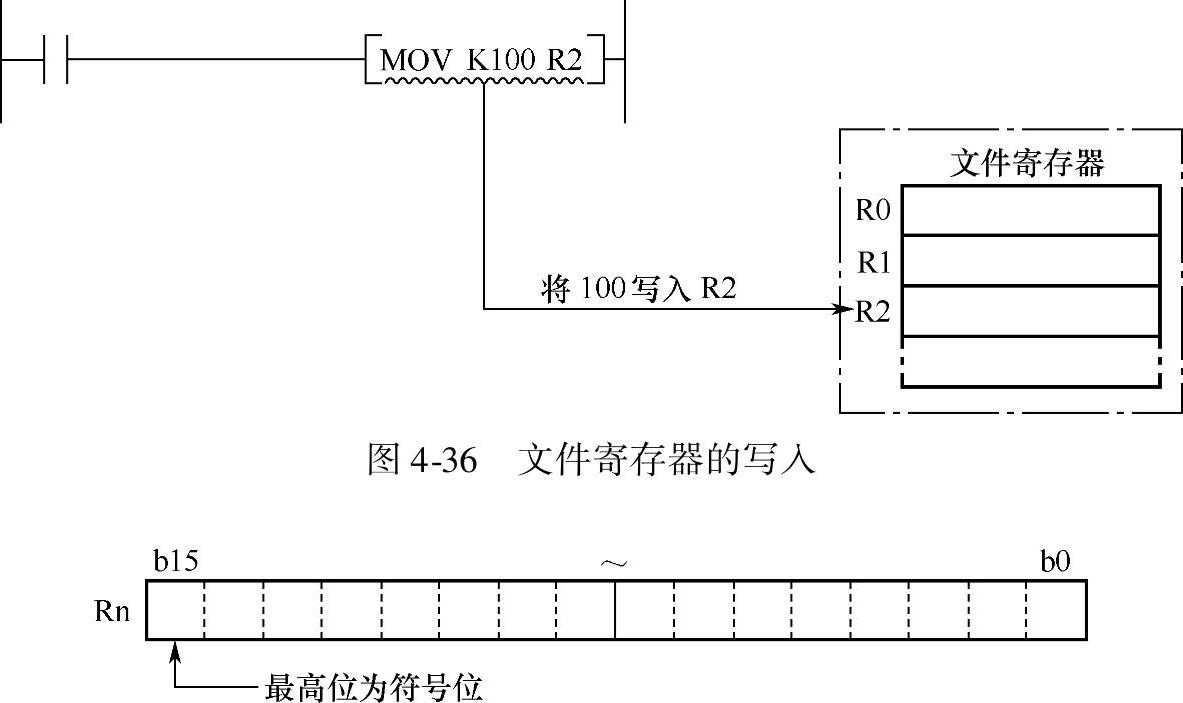

可以与数据寄存器相同的处理速度使用文件寄存器，用法如图4-36所示。

2.文件寄存器的位结构

（1）位结构和读写单位

1点文件寄存器由16位组成，以16位为单位对数据进行读写，如图4-37所示。

（2）在32位指令中使用文件寄存器

图4-37 文件寄存器的位结构

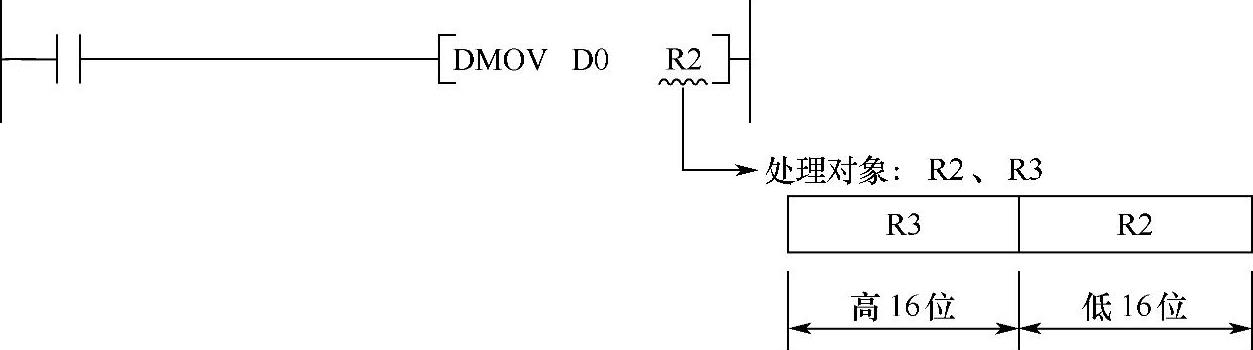

在32位指令中使用文件寄存器时处理对象为Rn和Rn+1，低16位对应于顺序控制程序中指定的文件寄存器编号（Rn），高16位对应于顺序控制程序中指定的文件寄存器编号+1（Rn+1）。例如，在DMOV指令中指定R2时，R2为低16位，R3为高16位，如图4-38所示。

图4-38 使用32位指令进行的数据传送和存储位置

3.文件寄存器的清除

（1）使用顺序控制程序进行清除(https://www.chuimin.cn)

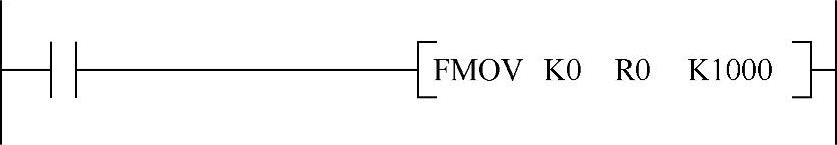

使用顺序控制程序进行清除时，将0赋值给R，如图4-39所示。

（2）使用GX Developer进行清除

使用GX Developer进行清除时在GX De-veloper中选择“Online（在线）”→“Clear PLC memory（清除PLC存储器”，选中“Clear all file registers（清除所有文件寄存器）”对数据进行清除。

图4-39 清除文件寄存器R0～R999的示例

4.当使用连号方式时使用ZR

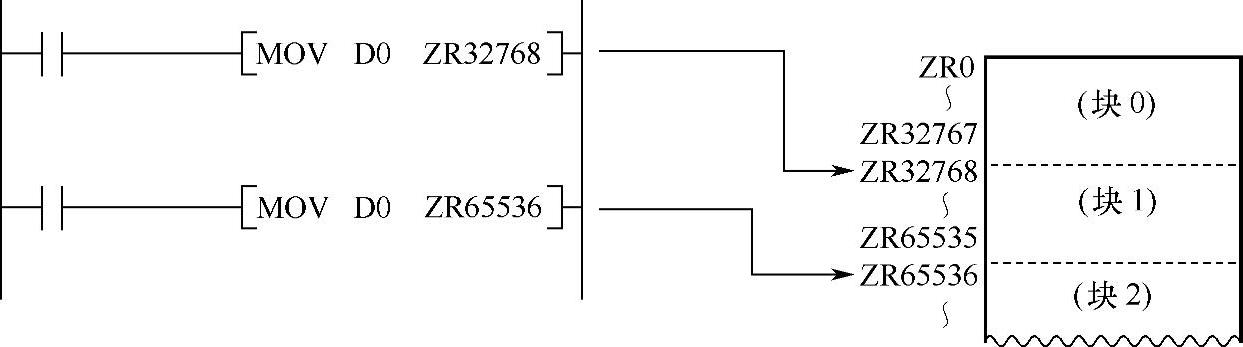

连号存取方式是指以连续的软元件编号指定超过32k点的文件寄存器的方式。可将多个块的文件寄存器作为连续的文件寄存器使用，如图4-40所示。

5.文件寄存器可存储的位置

1）标准RAM；

2）SRAM卡；

3）Flash卡。

图4-40 块切换方法
