功能软元件FX、FY、FD详解

2023-06-15 历史故事版权反馈

【摘要】：功能输入1）功能输入用于将“ON/OFF”数据传递给子程序。3）1点的功能寄存器最多可占用4个字。

1.定义

功能软元件应用于带变量的子程序，使用功能软元件，在子程序和调用程序之间对数据进行读写，功能软元件的应用示例如图4-25所示。

例l 当FXO、FY1和FD2用于子程序时，如果子程序调用指令中指定了x0、MO和DO，x0和FY1的ON/OFF数据

将分别传递到FXO和MO，DO数据将传递到FD2

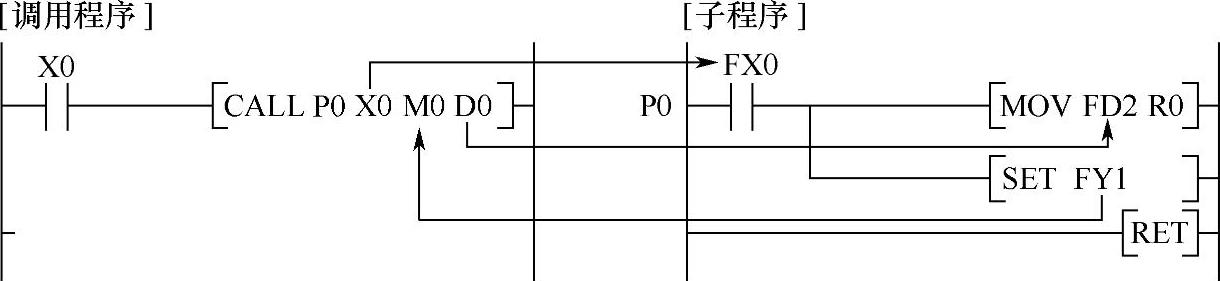

图4-25 功能软元件的应用示例

2.功能软元件的应用

通过在子程序中使用功能软元件，可以确定各调用程序中使用的软元件，因此即使使用了同一个子程序，也无需考虑其他调用该子程序的调用程序。

3.功能软元件的种类

可使用以下3种类型的功能软元件：

1）功能输入（FX）；

2）功能输出（FY）；

3）功能寄存器（FD）。

（1）功能输入（FX）

1）功能输入用于将“ON/OFF”数据传递给子程序。

2）通过带变量的子程序调用指令，将指定的位数据传递到子程序中，然后用于运算。

3）CPU模块所有的位软元件都可使用。

（2）功能输出（FY）

1）功能输出将子程序的运算结果（ON/OFF数据）传递到调用程序。

2）运算结果存储在带变量子程序指定的软元件中。

3）除CPU模块中输入软元件（X和DX）以外的所有位软元件都可使用。

（3）功能寄存器（FD）

1）功能寄存器用在子程序和调用程序之间进行数据读写。

2）CPU模块对功能寄存器的输入或输出条件进行自动判别。源数据为子程序的输入数据，目标数据为子程序的输出数据。

3）1点的功能寄存器最多可占用4个字。
