数据寄存器（D）介绍及作用详解
【摘要】：图4-20 数据寄存器的位结构在32位指令中使用数据寄存器在32位指令中使用数据寄存器时，以连续2点的数据寄存器作为处理对象。低16位对应于顺序控制程序中指定的数据寄存器编号，高16位对应于顺序控制程序中指定的数据寄存器编号+1，如图4-21所示。
1.定义
数据寄存器（D）为可对数值数据（-32768～32767或0000H～FFFFH）进行存储的存储器。
2.数据寄存器的位结构
（1）位结构和读写单位
1点数据寄存器由16位组成，以16位为单位对数据进行读写操作，如图4-20所示。

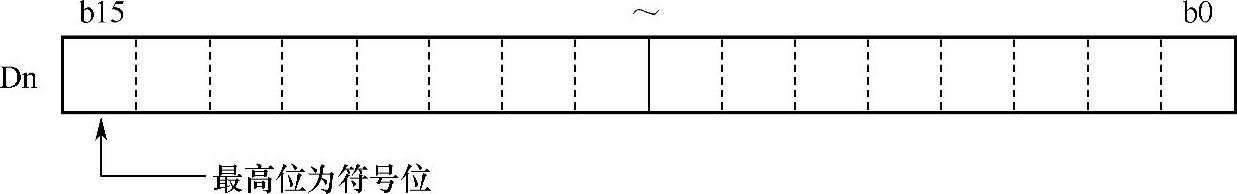

图4-20 数据寄存器的位结构
（2）在32位指令中使用数据寄存器
在32位指令中使用数据寄存器时，以连续2点的数据寄存器（Dn和Dn+1）作为处理对象。
低16位对应于顺序控制程序中指定的数据寄存器编号（Dn），高16位对应于顺序控制程序中指定的数据寄存器编号+1（Dn+1），如图4-21所示。
（3）字软元件的位指定
对于一个数据寄存器，如果需要单独指定其中的某一个位，则只需在小数点后指明该位即可；如果希望指定“D0”中的bit11，则只需输入软元件号D0.A即可，如图4-22所示。
3.存储数据的保持
存储在数据寄存器中的数据，在存储其他数据之前将被保持。注意在CPU模块断电或复位时，存储数据将被初始化。但是如果有需要，可以通过PLC参数中的软元件设置，将其设为锁存区域来保持。
例l 在“DMOV”指令中指定“D12”的情况下，“D12”为低16位，“D13”为高16位
图4-21 使用32位指令进行的数据传送和存储位置

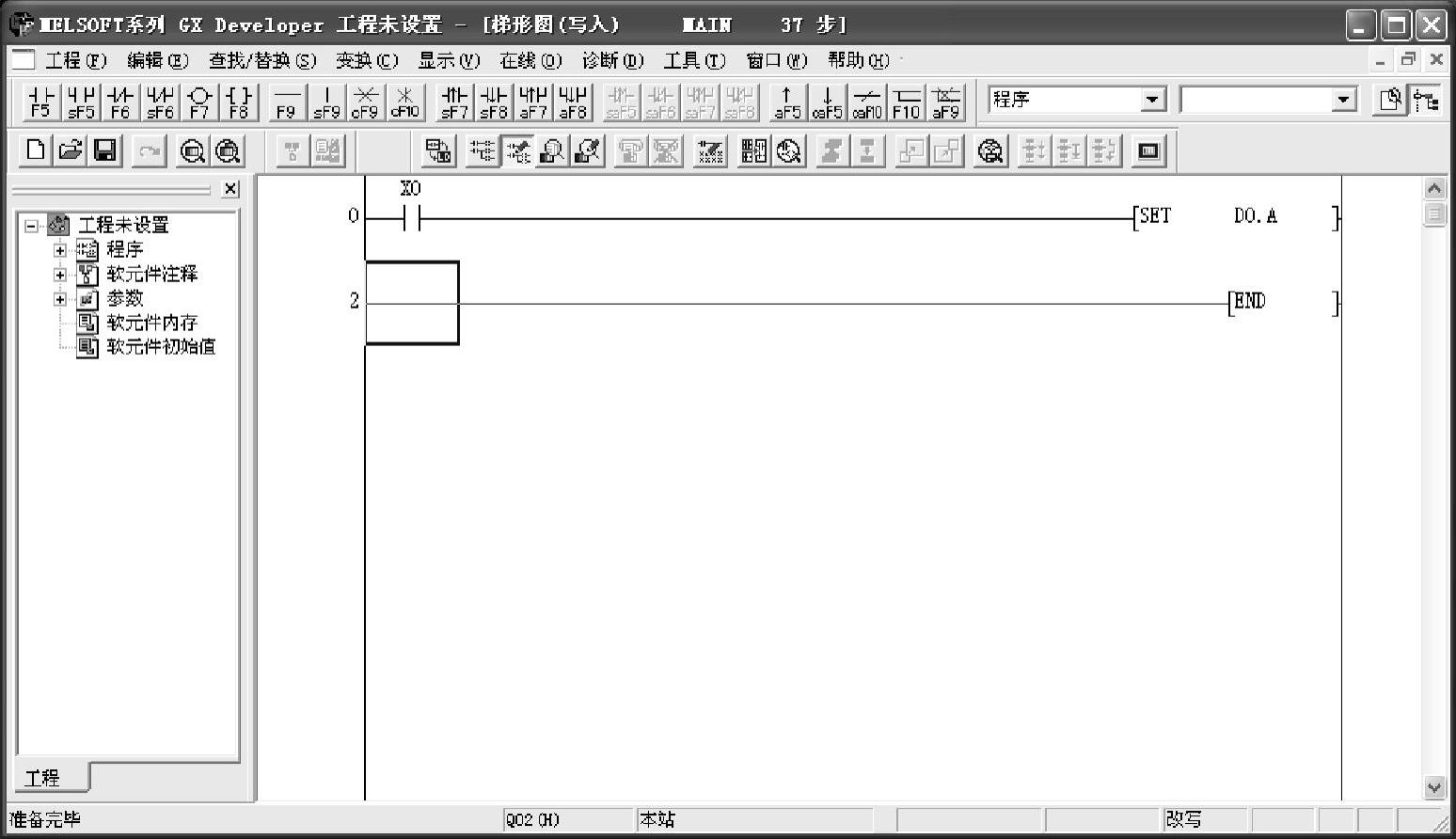

图4-22 字软元件的位指定示例
