【摘要】：计数值达到设置值时计数停止，计数器的触点变为“ON”。计数器属于加法式软元件。在“END”处理过程中，不对当前值进行更新，触点也不变为“ON”，如图4-17所示。图4-18 计数器时序图计数器的复位即使“OUT C”指令变为“OFF”时，也不能对当前计数器值进行清除。

1.定义

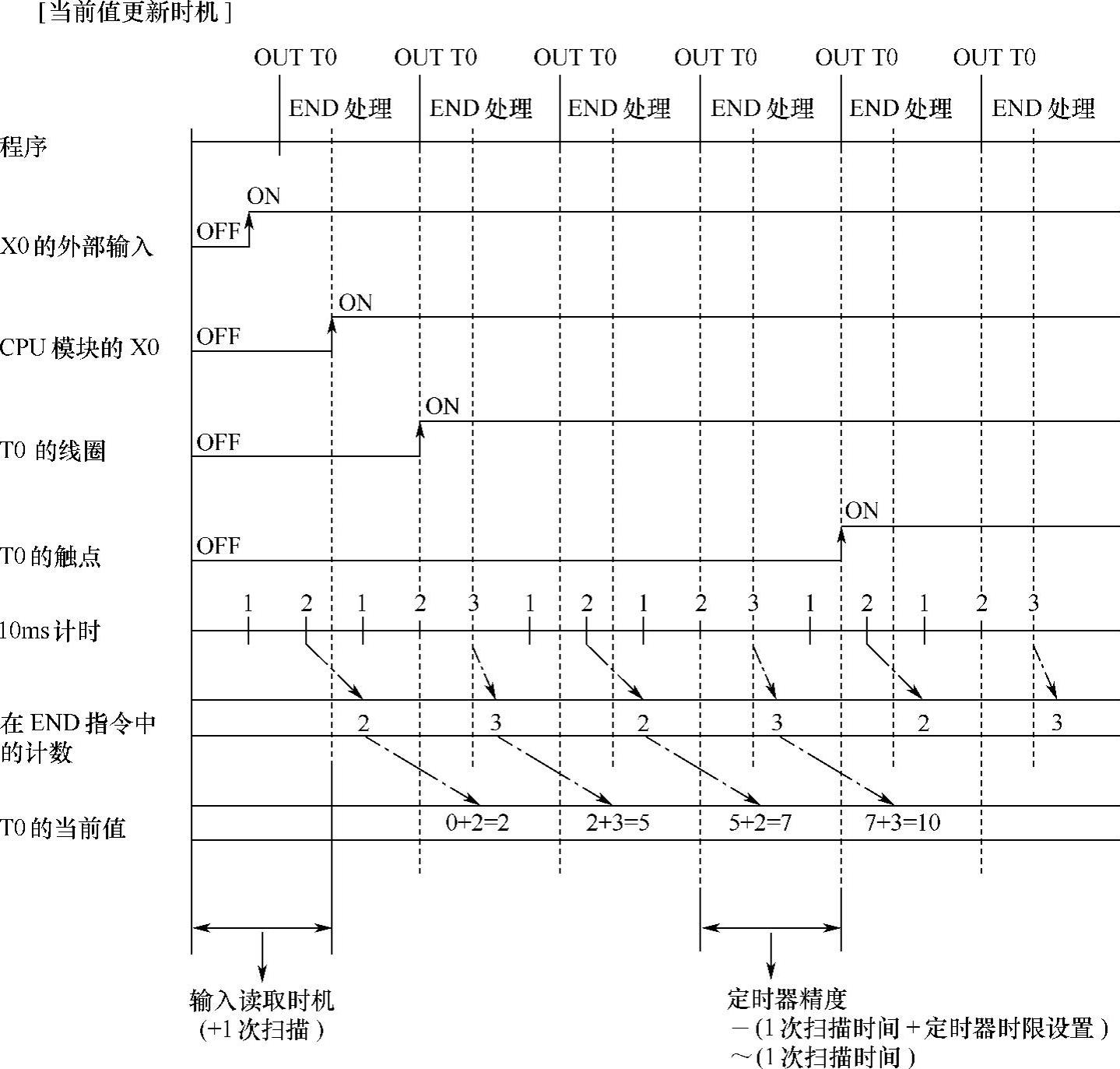

图4-15 定时器精度（10ms情况下）

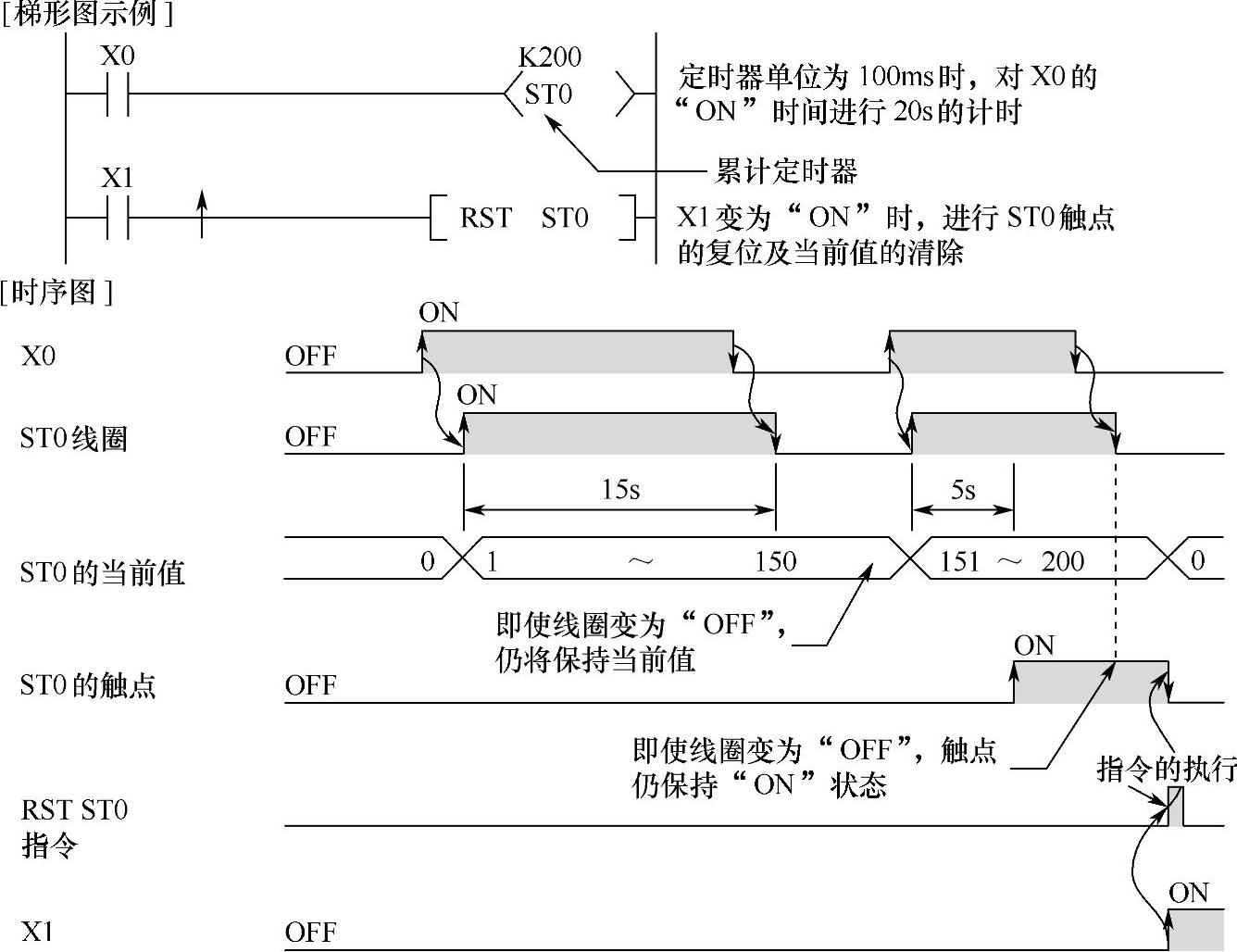

图4-16 累计定时器的梯形图示例和时序图

计数器为顺序控制程序，在输入条件的上升沿进行计数的软元件。计数值达到设置值时计数停止，计数器的触点变为“ON”。计数器属于加法式软元件。

2.计数器种类

计数器主要分为以下两种类型：

1）在顺序控制程序中，对输入条件的上升沿进行计数的计数器。

2）对发生的中断进行计数的中断计数器。

3.计数过程

（1）执行OUT C指令

计数器的线圈变为“ON”，当前值进行更新（计数值+1）。在当前值等于设定值时，触点变为“ON”。

在“END”处理过程中，不对当前值进行更新，触点也不变为“ON”，如图4-17所示。

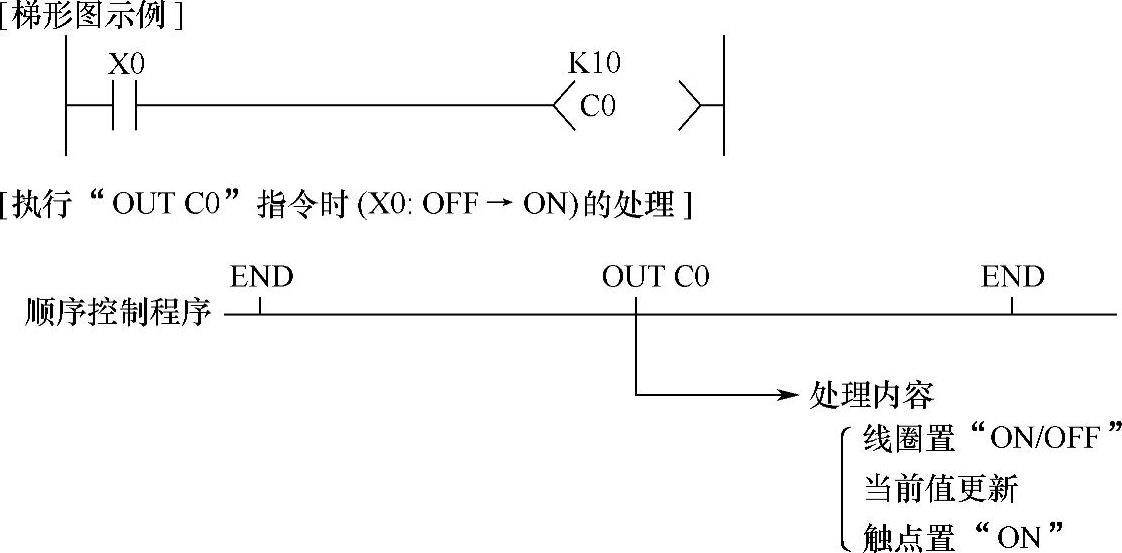

图4-17 OUT C0指令的执行和处理内容

（2）当前值更新（计数值+1）

只在控制“OUT C”指令的触点上升沿（OFF→ON）对当前值进行更新，如图4-18所示。当计数器线圈变为“OFF”或保持为“ON”或从“OFF”变为“ON”时，计数器当前值不更新。

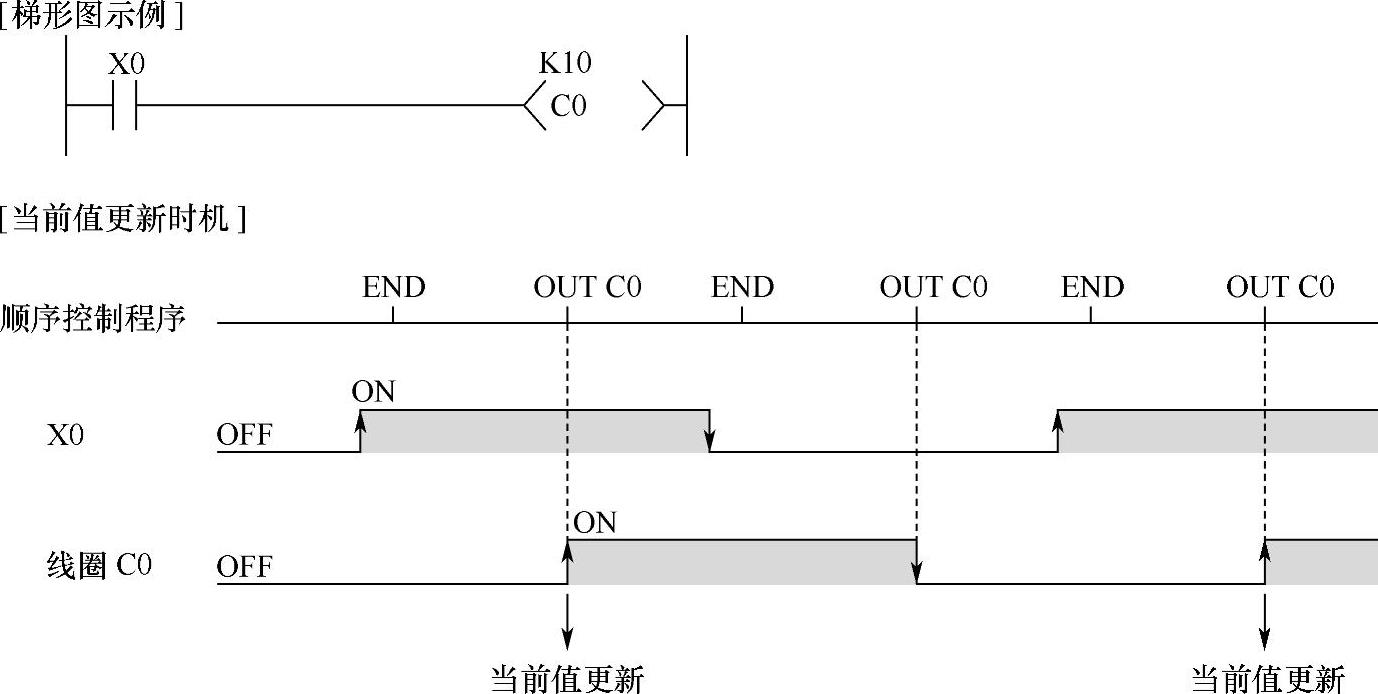

图4-18 计数器时序图

（3）计数器的复位

即使“OUT C”指令变为“OFF”时，也不能对当前计数器值进行清除。对计数器的当前值进行清除或将触点置“OFF”时，要使用“RST C”指令。执行“RST C”指令时，计数器值被清除，同时触点也变为“OFF”，具体时序如图4-19所示。

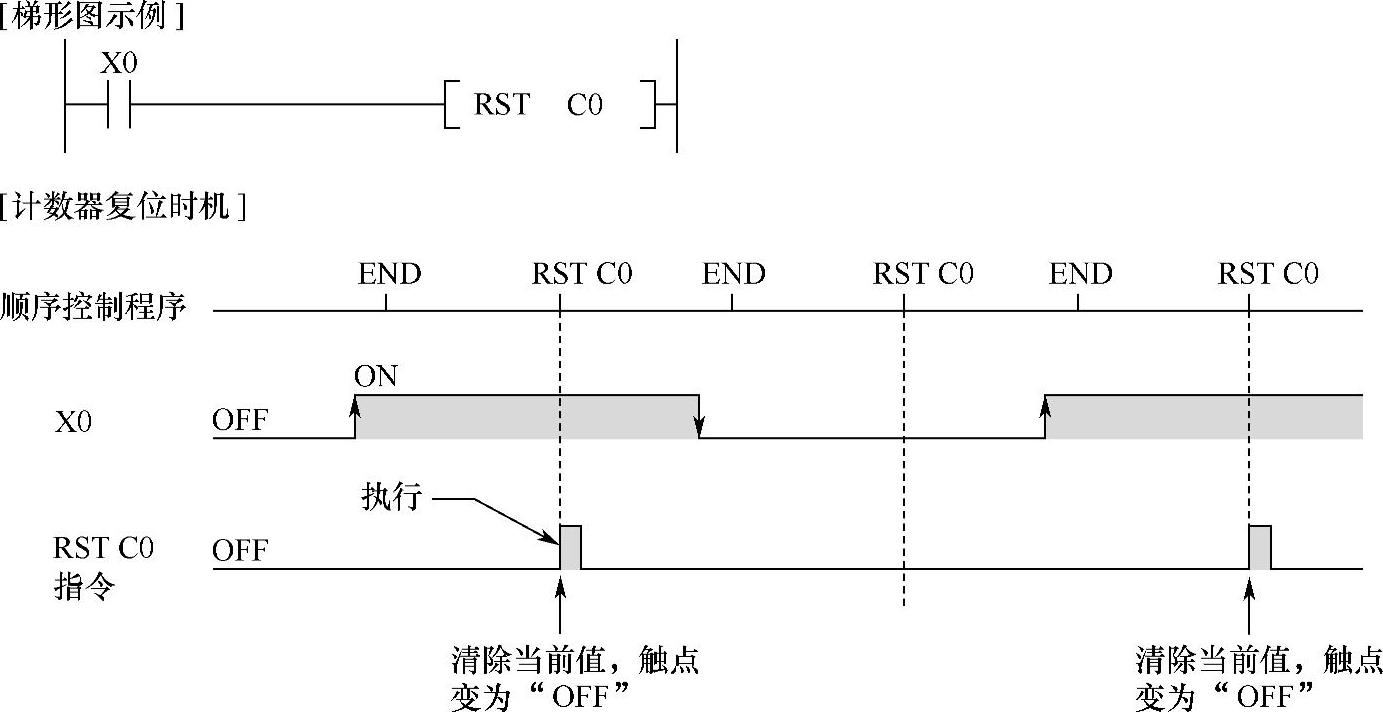

图4-19 计数器复位时序图
