I/O地址分配的画面说明

【摘要】:具体I/O分配画面布局如图3-3所示。图3-2 I/O分配如果未对点数进行选择,则使用实际安装模块的点数。对于未进行起始XY设置的插槽,则从当前I/O编号的末尾开始以连号方式进行分配。

具体I/O分配画面布局如图3-3所示。

1.插槽

显示插槽的编号和所处位置。在“基本模式”中选择“自动”时,基板编号将显示为“*”。选择“详细”时,则基板编号是从基本到扩展一级一级地连下去的;插槽编号为从主基板的插槽“0”开始的插槽数。客户也可以选择“读取PLC数据”来读取当前所插模块的类型和占用点数。

2.类型

显示所安装模块的类型,具体类型分以下7种:

1)空余(空插槽);

2)输入(输入模块);

3)高速输入(高速输入模块);

4)输出(输出模块);

5)I/O混合(I/O混合模块);

6)智能(智能功能模块);

7)中断(中断模块)。

如果未指定类型,则使用实际安装模块的类型。

3.型号

输入半角16个字符以内的安装模块的型号。

CPU模块不使用所输入的型号(输入的型号仅作为用户的备忘录)。

4.点数

显示该模块所占用的I/O点数。对各插槽的I/O点数进行更改时,可从以下点数中选择:0点、16点、32点、48点、64点、128点、256点、512点和1024点。

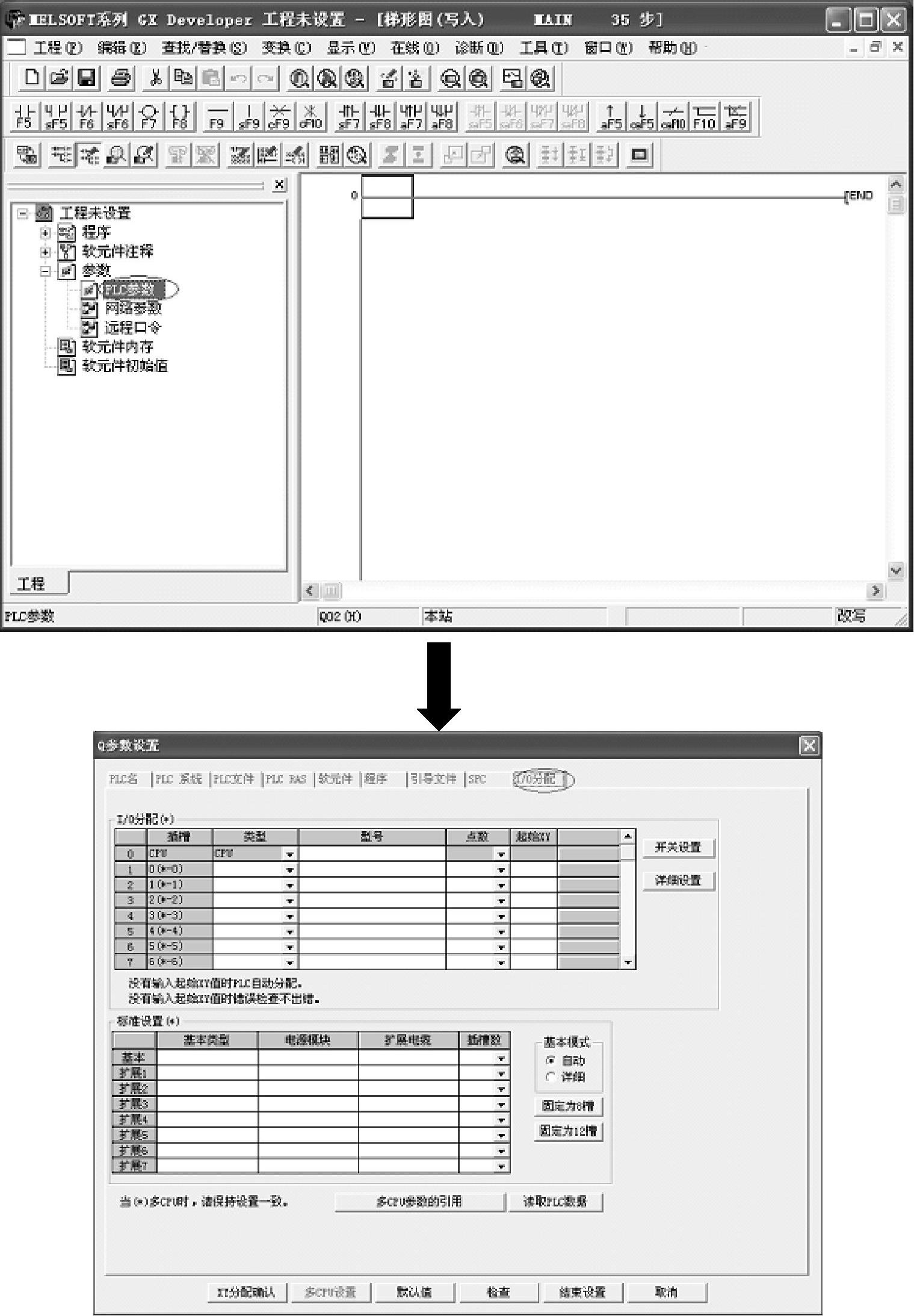

图3-2 I/O分配

如果未对点数进行选择,则使用实际安装模块的点数。

对空插槽所占用的点数,可以通过工程数据列表中的“参数”→“PLC参数”→“PLC系统”来设置,如图3-4所示(默认:16点)。

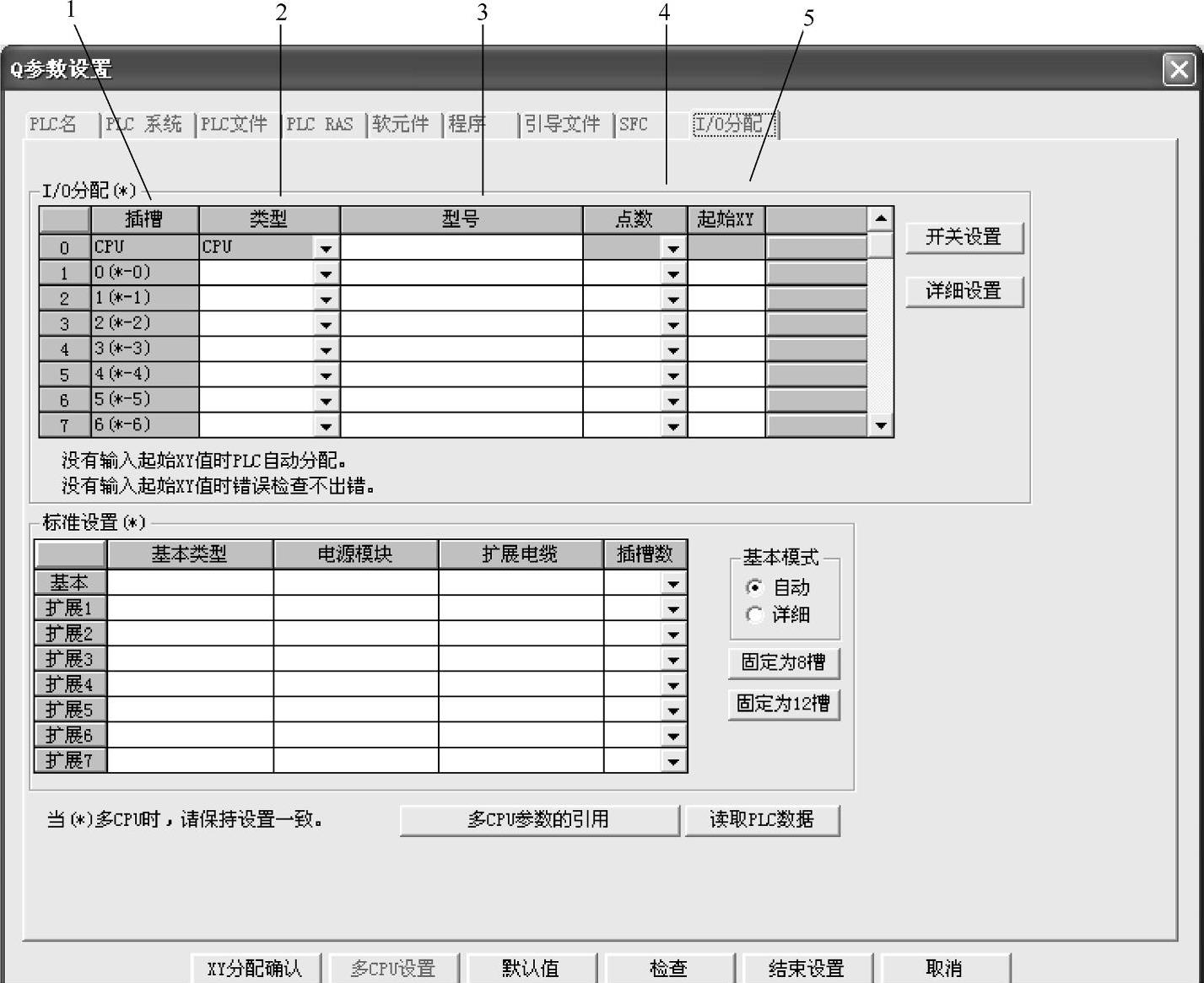

图3-3 具体I/O分配画面布局

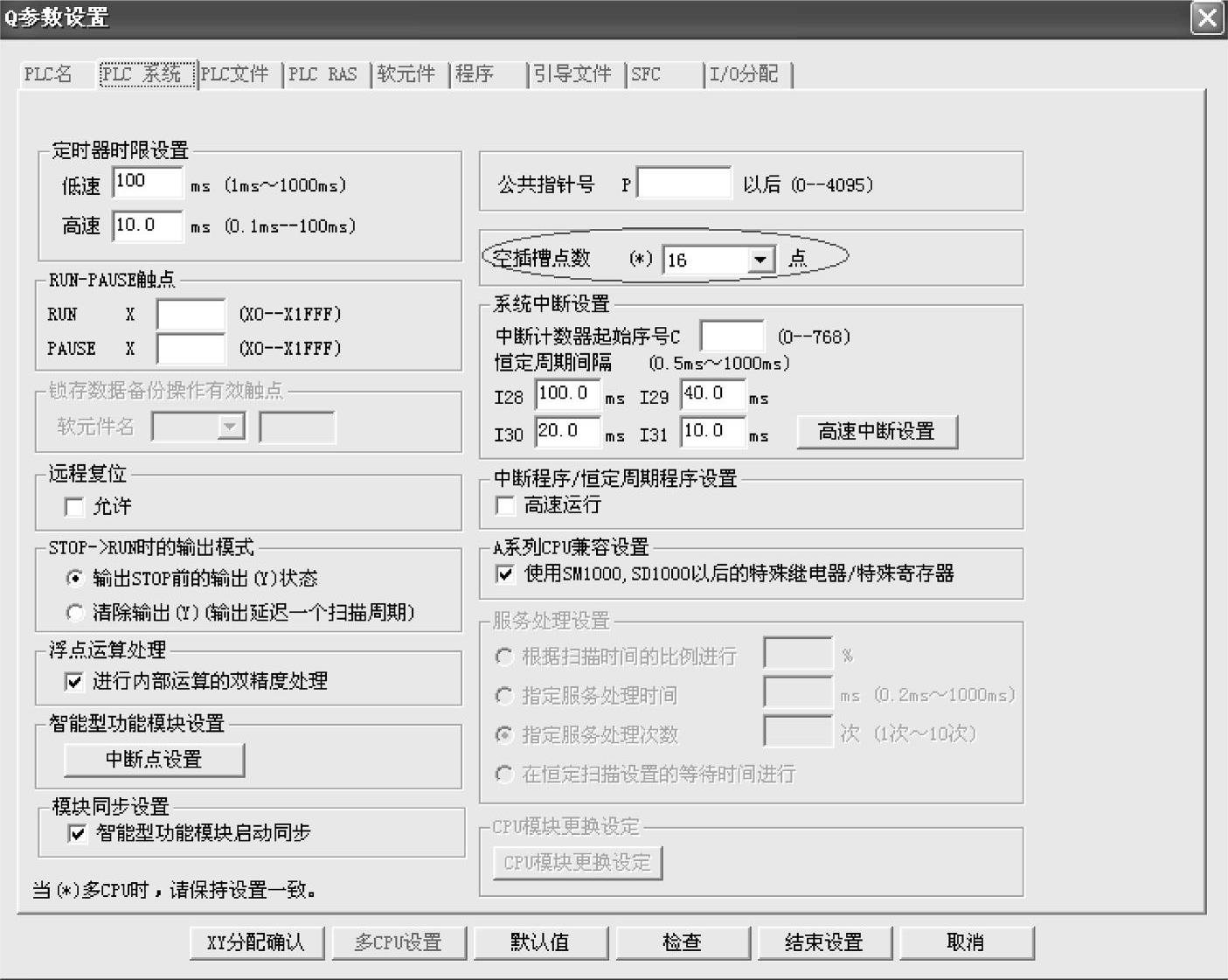

图3-4 空插槽点数分配示例

5.起始XY

对各插槽的I/O编号进行更改时,输入一个新的起始I/O编号。

对于未进行起始XY设置的插槽,则从当前I/O编号的末尾开始以连号方式进行分配。
