I/O模块的性能及设定方法

2023-06-15 历史故事版权反馈

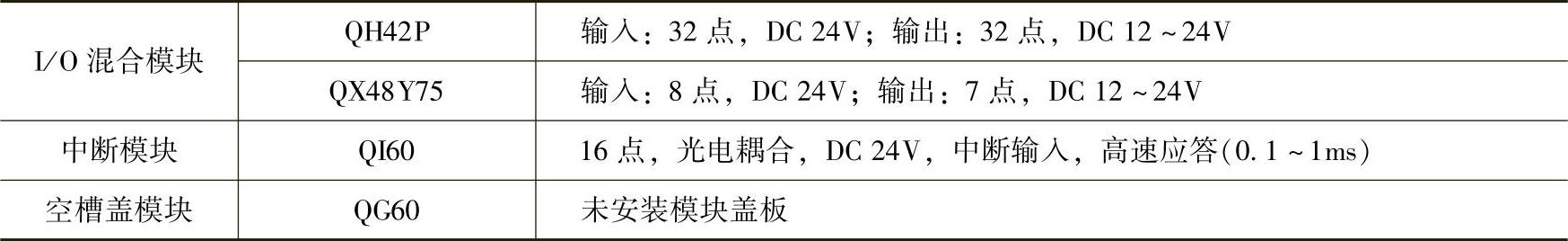

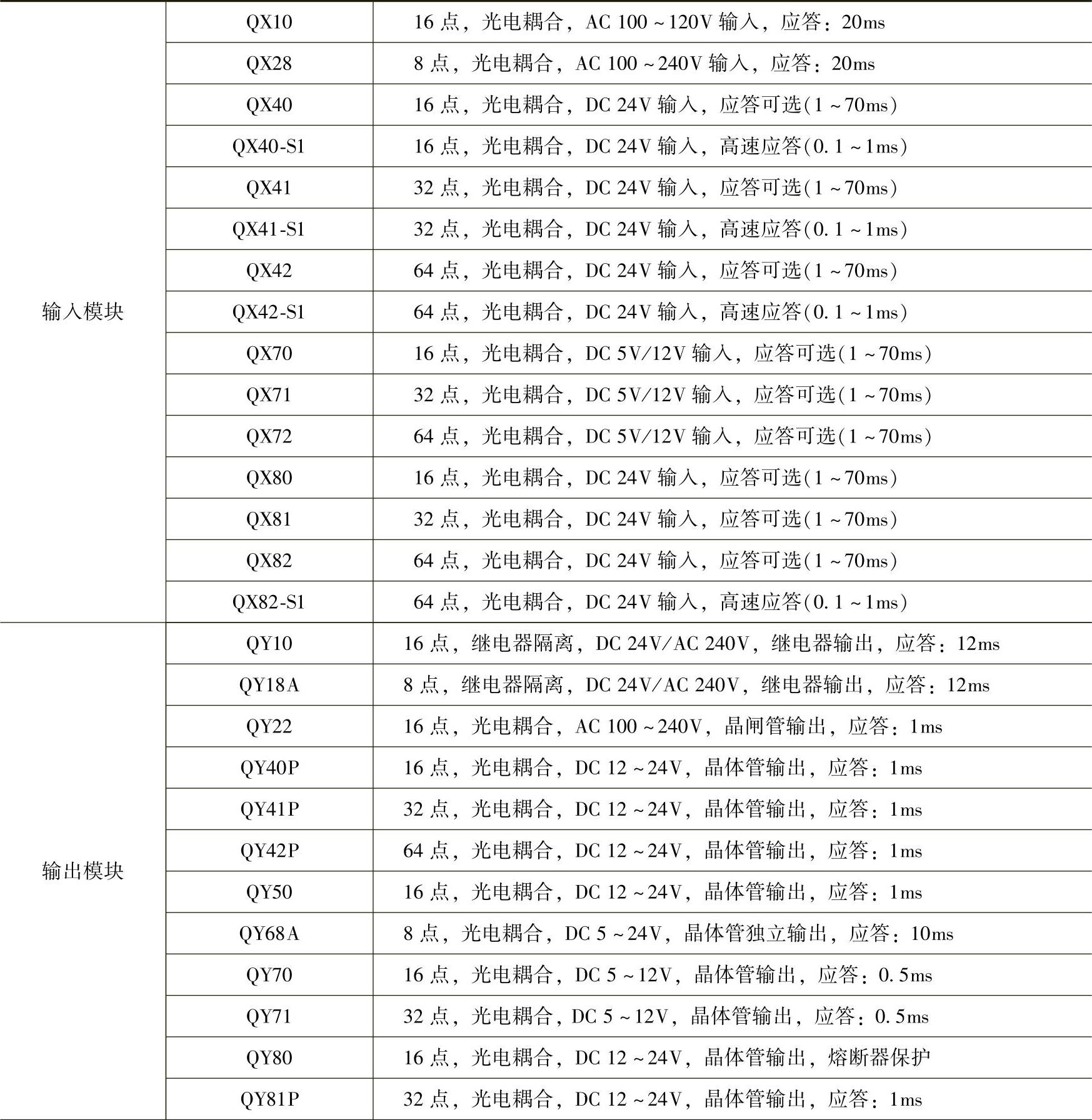

【摘要】：I/O模块是输入模块和输出模块的总称，按实际控制所需的I/O来确定模块规格及数量。实际系统配置时，I/O模块可多可少，但其最大模块数受到CPU单机所能控制的最大I/O点数限制。常见的I/O模块外形如图2-9所示。注意，设定方法请查看本书8.6节4.I/O模块输入响应速度的变更。Q系列PLC常见I/O模块的性能见表2-7。

I/O模块是输入模块和输出模块的总称，按实际控制所需的I/O来确定模块规格及数量。实际系统配置时，I/O模块可多可少，但其最大模块数受到CPU单机所能控制的最大I/O点数限制。

I/O模块按类型分为输入模块，输出模块，输入、输出混合模块，中断模块；按点数又可以分为8点、16点、32点、64点；按输入电压分为AC 100～120V、AC 100～240V、DC 24V。

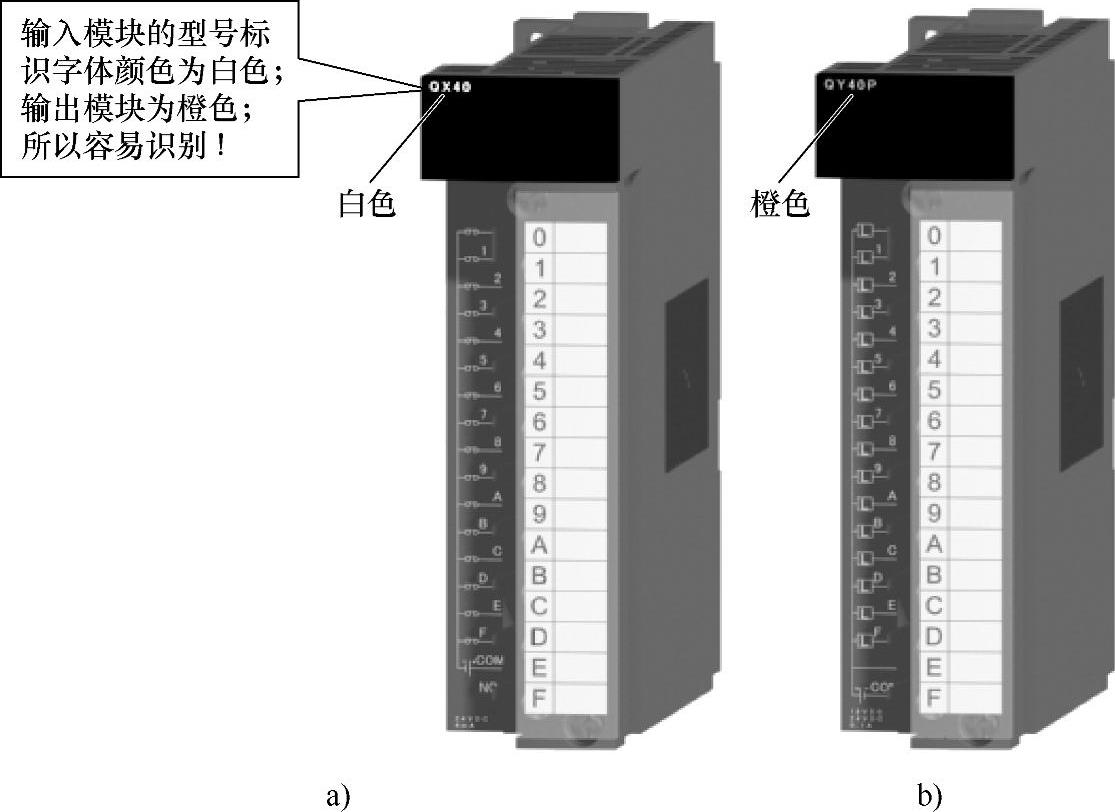

常见的I/O模块外形如图2-9所示。

图2-9 常见的I/O模块外形

a）QX40 b）QY40P

Q系列CPU的I/O模块具有以下特点：

1.超小型

积木式的I/O模块尺寸：高98mm×宽27.4mm×深90mm。

2.多功能

（1）DC输入模块的输入响应时间可以变化

响应时间可以在设定软件的参数中进行设定，从1ms、5ms、10ms、20ms、70ms中选择。一般1ms用于快速响应，70ms用于高可靠性响应（考虑噪声容限等）。如果使用的是QX40-S1、QX41-S1、QX42-S1高速输入模块，响应时间会比一般的快，有以下选择：0.1ms、0.2ms、0.4ms、0.6ms、1ms。

注意，设定方法请查看本书8.6节4.I/O模块输入响应速度的变更。

（2）DC晶体管输出模块是具有短路保护功能的模块

所谓短路保护功能，即防止由于短路等原因造成晶体管损坏的功能。

3.维护性和保养提高

（1）模块快捷装卸

具体操作请查阅QCPU用户手册（硬件设计/维护、保养篇）。

（2）可以对每个输出模块进行

在CPU出错时是输出保持还是清零的设置。

（3）可以在编程软件屏幕上确认安装模块构成

这一点使维护十分方便。

4.安全性

额定为AC 100V/200V的电压模块，增强了在外部危险电压和内部电路之间的绝缘。
