存储器用来存放系统程序、用户程序、参数和注释文件等数据，结构上分为内置存储器和外置存储卡。Q系列CPU配有内置存储器作为标准件，用于存储参数、注释和程序，通常可以不用外置存储卡执行程序。高性能型Q系列CPU支持外置存储卡，但是基本型Q系列CPU不支持外置存储卡。

1.内置存储器和外置存储卡结构

不论是基本型还是高性能型，在存储时都采用驱动器号进行标识，如图2-8所示。

（1）程序存储器

存储实际运算程序。存储在标准ROM和存储卡中的程序被读出至程序存储器中进行运算。

（2）标准RAM

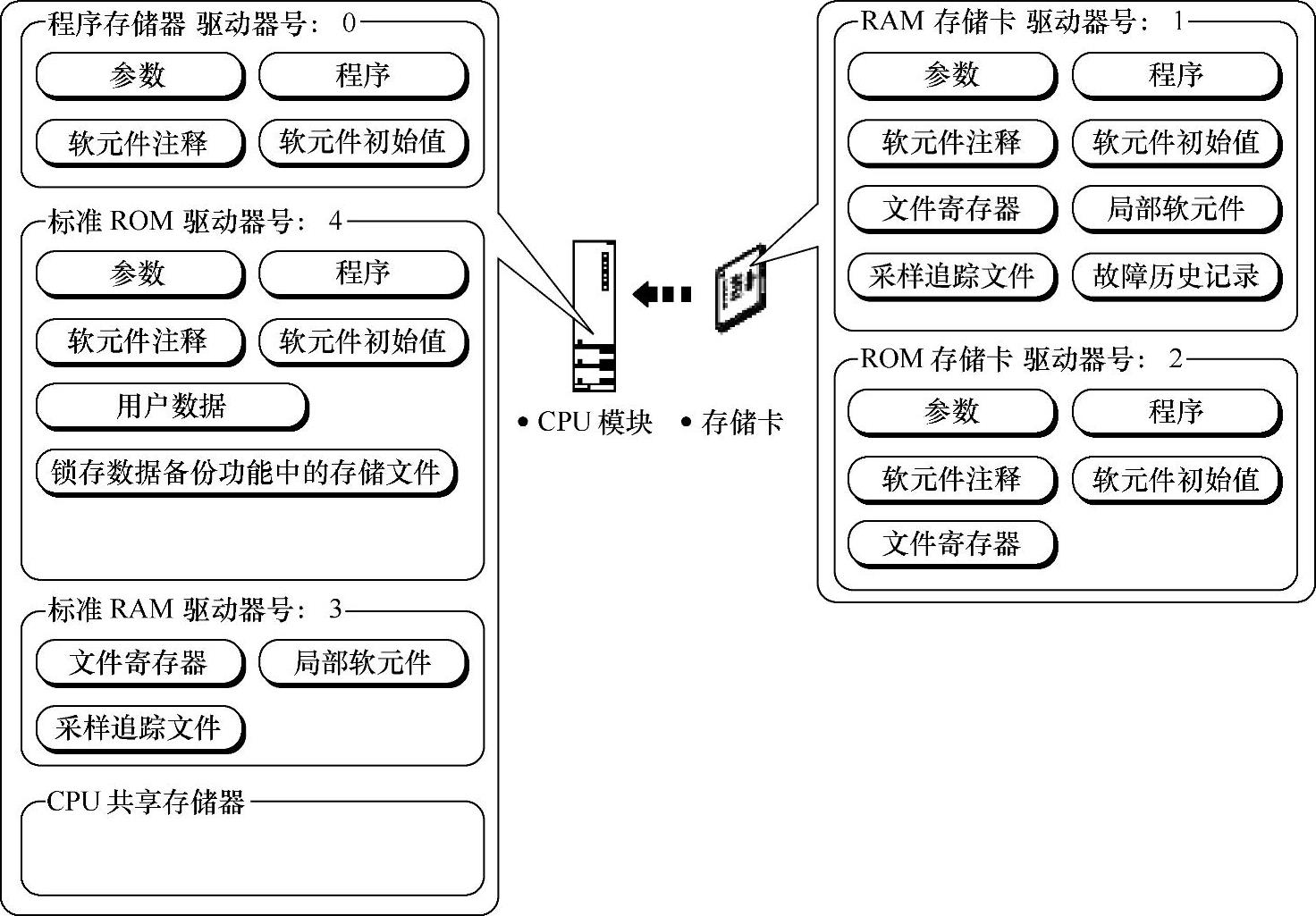

图2-8 存储器结构

存储文件寄存器和局部软元件等的数据。

（3）标准ROM

存储进行ROM运行时的参数、程序等数据。

（4）RAM存储卡

存储参数、程序和局部软元件、调试数据、SFC跟踪数据、故障记录数据。

（5）ROM存储卡

如果是Flash ROM卡，将存储参数、程序和文件寄存器；如果是ATA卡，将存储参数、程序和PC用户数据（通用文件）。

2.外置存储卡

外置存储卡有3种类型：SRAM卡、Flash ROM卡、ATA卡。它们的使用功能各不相同，见表2-5。

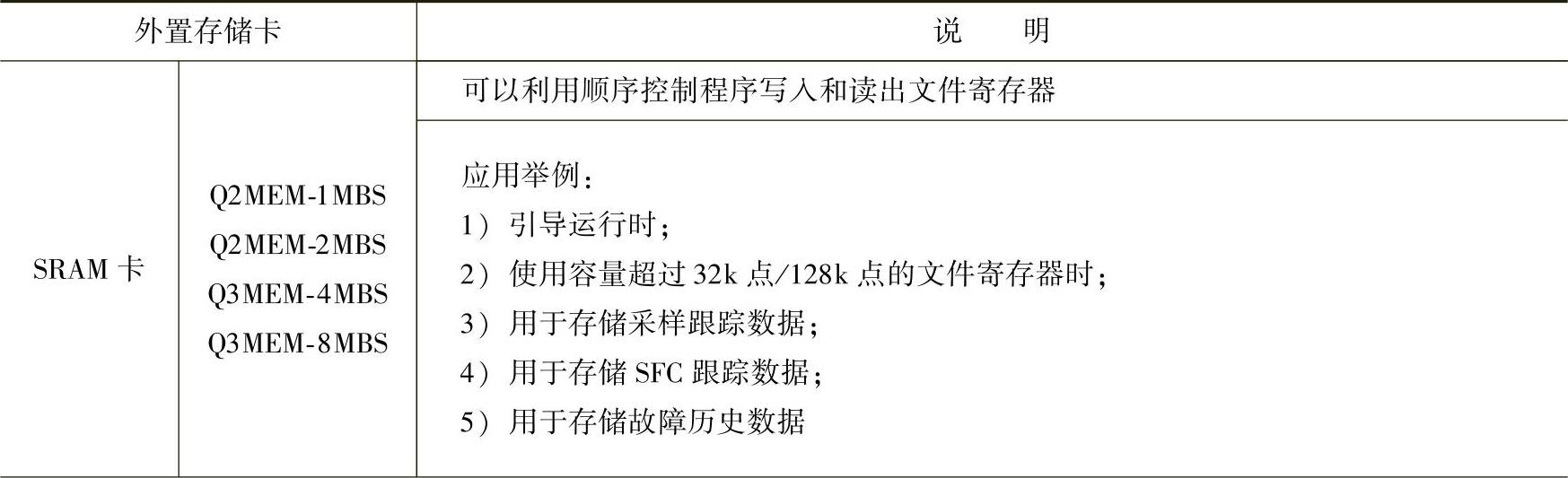

表2-5 各类外置存储卡的使用功能

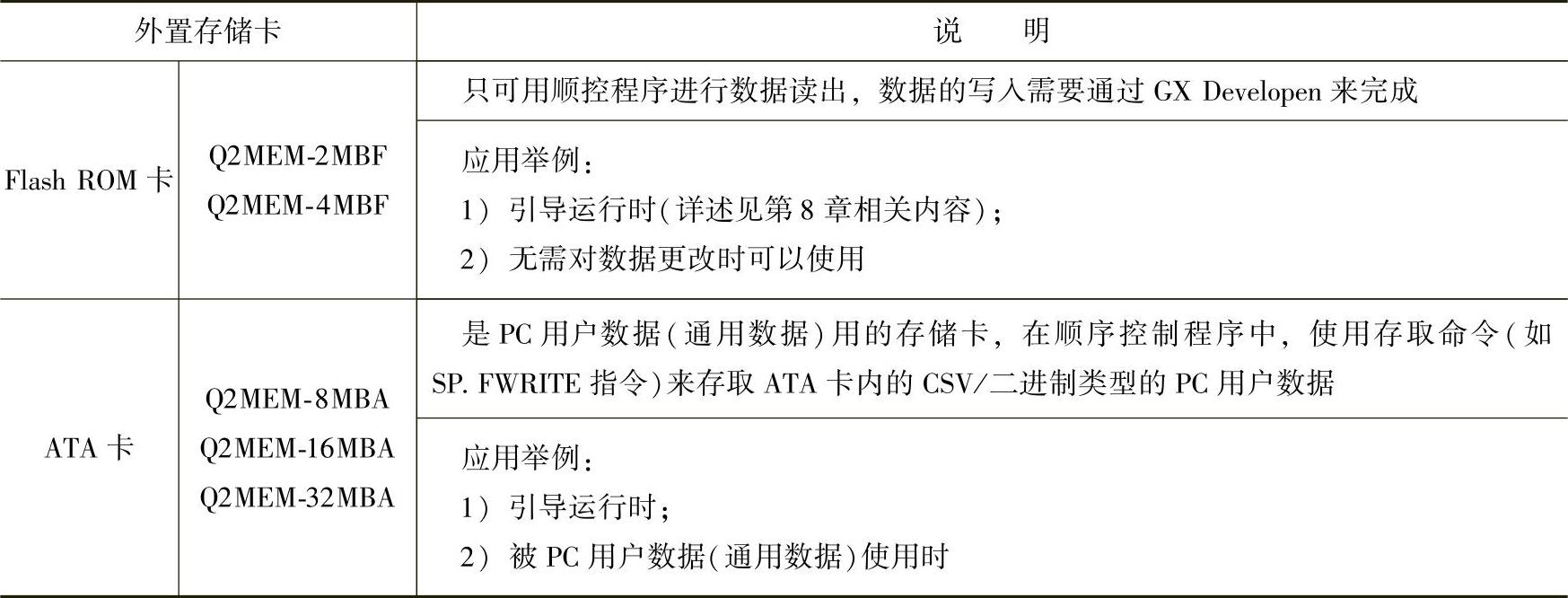

（续）

电池（Q6BAT、Q7BAT、Q8BAT）安装在CPU模块中，用于在发生电源故障的情况下，保持住程序内存、标准RAM和锁存软元件中的数据。

型号不同的电池在各种CPU模块中的寿命都不一样，详细的规格请查看QCPU用户手册（硬件设计/维护、保养篇）。此外，SRAM卡（Q2MEM-1/2MBS等）自身配有内置电池，与CPU的电池（Q6BAT、Q7BAT、Q8BAT）消耗无关。

电池（Q6BAT、Q7BAT、Q8BAT）具有长寿功能。所谓的长寿功能是指，通过使CPU模块本体的电池仅进行时钟数据保持，从而延长电池使用寿命的功能。如果使用长寿功能，在电源关闭以及复位解除时，时钟数据以外的数据都将全部被初始化。具体如何设置长寿功能请查看QCPU用户手册（功能解说/程序基础篇）。

电池Q6BAT在常见的CPU模块中的寿命值见表2-6。

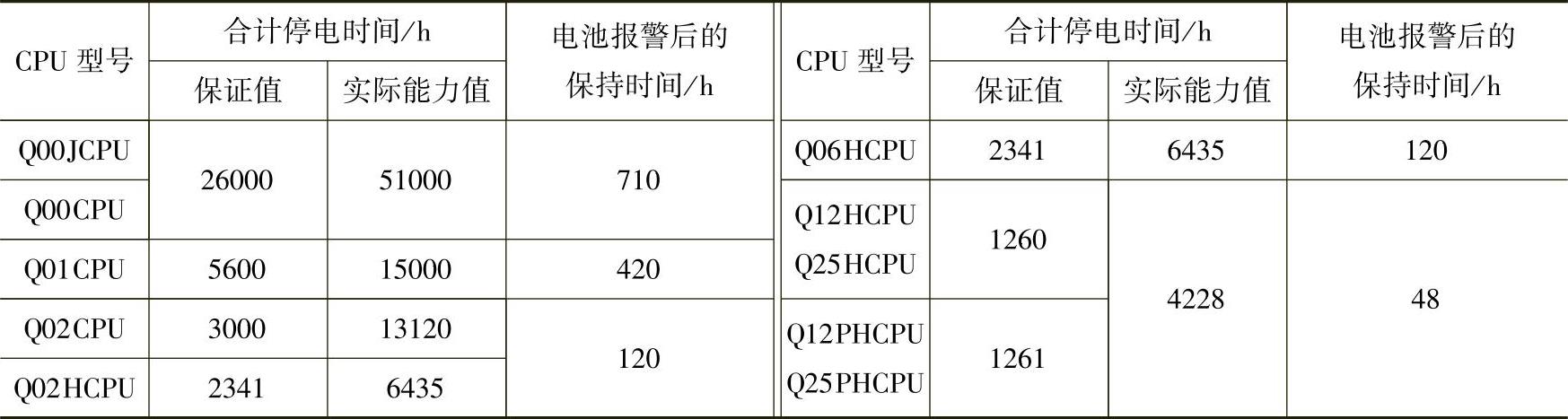

表2-6 电池Q6BAT在常见CPU模块中的寿命值

注意，存储卡和电池的安装和更换方法请参照QCPU用户手册（硬件设计/维护、保养篇）。
