Q系列PLC系统构成简介

2023-06-15 历史故事版权反馈

【摘要】：Q系列PLC采用模块式结构，系统构成灵活方便，易于维护。根据实际系统需要，可以选择Q系列PLC的各种模块来提高系统的整体性能，扩大应用范围。图2-1 Q系列PLC系统构成实例1—电源模块 2—PLC CPU模块 3—过程控制CPU模块 4—运动控制CPU模块 5—输入模块 6—输出模块 7—以太网模块 8—MELSECNET/H网模块 9—CC-Link模块Q系列PLC支持多CPU系统，在同一基板上最多安装4个CPU模块，不同CPU模块可分别控制I/O模块、智能功能模块。

Q系列PLC采用模块式结构，系统构成灵活方便，易于维护。其基本组成包括基板、电源模块、CPU模块、I/O模块、智能功能模块，如图2-1所示。根据实际系统需要，可以选择Q系列PLC的各种模块来提高系统的整体性能，扩大应用范围。

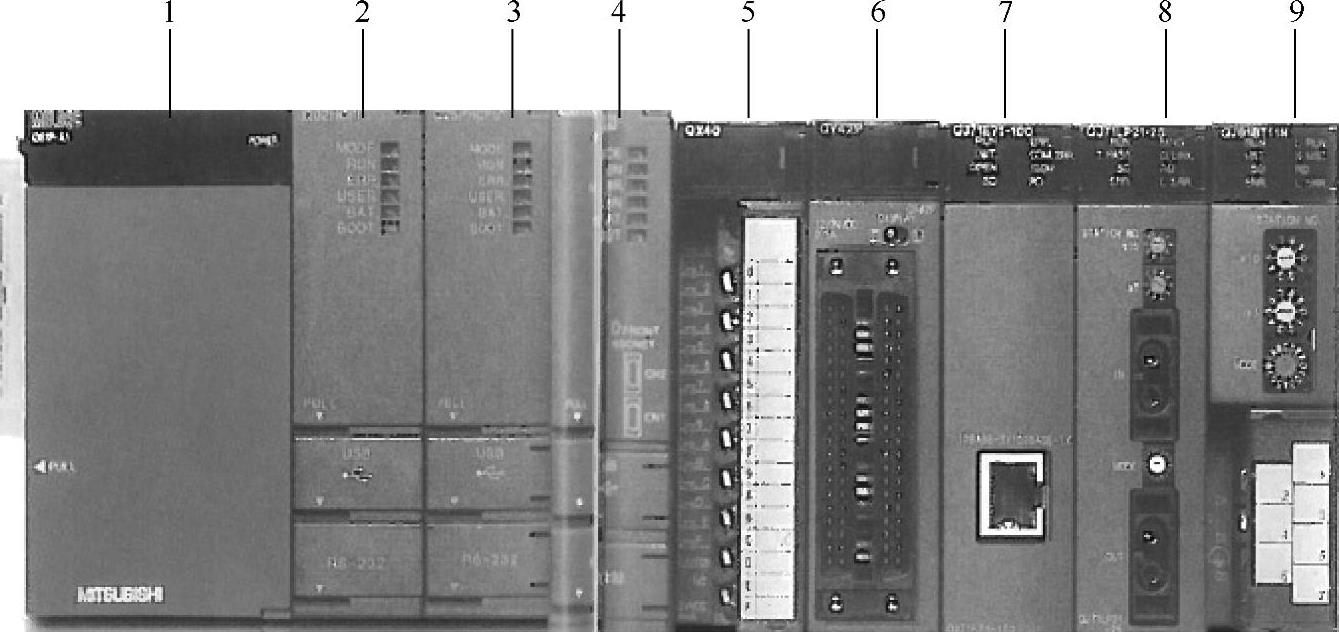

图2-1 Q系列PLC系统构成实例

1—电源模块 2—PLC CPU模块 3—过程控制CPU模块 4—运动控制CPU模块 5—输入模块 6—输出模块 7—以太网模块 8—MELSECNET/H网模块 9—CC-Link模块

Q系列PLC支持多CPU系统，在同一基板上最多安装4个CPU模块，不同CPU模块可分别控制I/O模块、智能功能模块。各CPU通过共享存储器来进行彼此之间的通信，不同CPU间分散工作使职责分配更加明确，提高了工作效率。当顺序控制CPU、过程控制CPU、运动控制CPU、PC CPU构建多个CPU系统后，可以实现顺序控制、过程控制、运动控制、信息处理的无缝融合。

Q系列PLC还可以选择各种网络通信模块，组成由上到下的4层网络系统，即信息层——以太网（Ethernet）、控制层——CC-Link IE ControlNet或MELSECNET/H、现场层——CC-Link或CC-Link IE FieldNet、传感器层——CC-Link/LT。其网络参数的简单设置、高可靠性、通信速度快等特点为无缝通信提供了可能。
