螺杆速度检测及调控方法-以M3R10型直流电动机调速器为例

2023-06-15 历史故事版权反馈

【摘要】：螺杆速度检测螺杆速度一般用转速表测试并显示，也可以用带显示屏的仪表测试并显示。牵引装置速度调控图10-13所示是M3R10型全数字式直流电动机调速器的操作面板，它是我国开发的产品，是模拟式直流电动机调速器的换代新产品，用在挤出机螺杆调速比大的无级调速直流驱动系统上。为克服波动，可通过测量线速度，采用波动反馈测量系统，对波动通过闭环控制进行补偿。图10-13 M3R10型全数字式直流电动机调速器操作面板

（1）螺杆速度检测螺杆速度一般用转速表测试并显示，也可以用带显示屏的仪表测试并显示。

对挤出机的速度要求是一要无级调速，二要有一定的调速范围。调速范围是挤出机螺杆最高转速与最低转速之比。对大多数挤出机调速比为8，而小规格的挤出机调速比为20，正常运行所需的调速比随材料不同而变化。对硬质塑料，因产生大量的剪切热，螺杆转速范围通常为30～90r/min。对软质塑料，螺杆转速范围通常为70～200r/min。其他材料如ABS，螺杆转速位于二者之间。几种常用的调速方法如下。

①三相异步整流子电动机调速。

②直流电动机调速。

③机械无级调速器与异步电动机配合调速。

④液压马达与异步电动机配合调速。

⑤滑差电动机调速。

⑥通过可控硅整流器控制系统进行调速。

⑦变频调速。

（2）牵引装置速度调控图10-13所示是M3R10型全数字式直流电动机调速器的操作面板，它是我国（四川英杰电气有限公司）开发的产品，是模拟式直流电动机调速器的换代新产品，用在挤出机螺杆调速比大的无级调速直流驱动系统上。它功能齐全，性能稳定，完全代替了进口产品。

管材、异型材的带式、履带式牵引机，片（板）材生产线的三辊压光机，单丝、扁丝的拉伸装置，薄膜的牵引辊实际上都是牵引装置。每个牵引装置中都有一个变速驱动装置，它具有良好的速度调节功能，用来控制产品的线速度。牵引速度的稳定性直接决定了产品尺寸的稳定性。生产过程中牵引速度如果波动，产品尺寸立刻就会波动。为克服波动，可通过测量线速度，采用波动反馈测量系统，对波动通过闭环控制进行补偿。线速度测量滑轮通常安装在牵引装置附近。

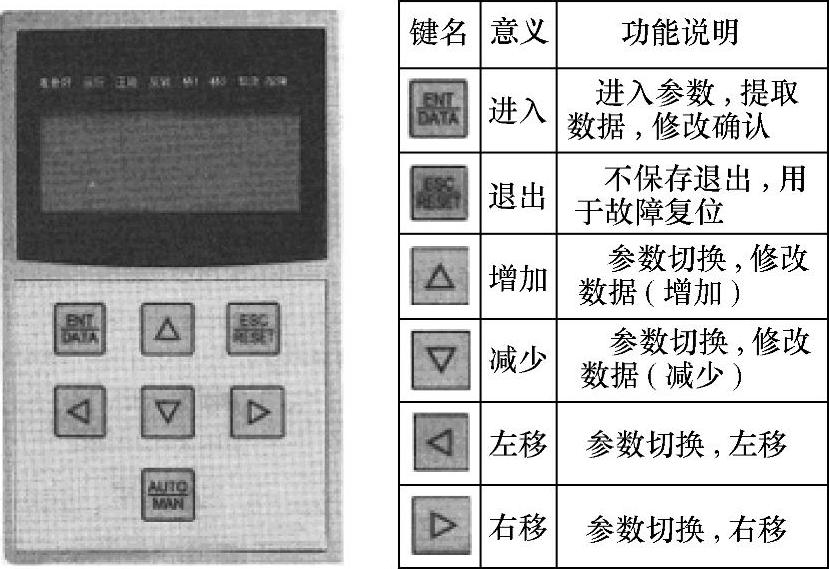

图10-13 M3R10型全数字式直流电动机调速器操作面板
