衣架式机头设计优化方案
【摘要】：如图6-15所示，支架呈衣架形，支管为圆筒形，支管直径中部与两端相同。2）支管递减衣架形机头 如图6-16所示，这种机头的支管直径从中部到两端逐渐减小，减小的趋势是随熔料的温度、定型长度和间隙及支管的倾斜角度等成对数函数关系。热稳定性差的PVC塑料也可用此种机头加工，因此，适应性广泛。
如图6-14所示，这种机头综合了支管式和鱼尾式机头的优点，它吸取了支管式的圆筒形槽，可对物料起稳定作用，减少物料停滞时间，同时又吸取了鱼尾式机头的扇形流道，以弥补板材厚度不均匀的缺点（其流道扩张角为160°～170°），能生产2m以上宽幅板材。这种口模的分配腔是由两根直径递减的圆管（支管槽的深度逐渐变浅）与两块三角形平板（阻流体）间的狭缝构成形状像衣架，有利于向两端分配熔料，起到稳压作用，使模唇料流平稳均匀。目前这种机头用得最为普遍，它适用于多种热塑性塑料的板材生产，如PE、PS、ABS等。缺点是结构比较复杂、制造难度大。这种机头口模定型段长度为50～70mm，口模间隙一般为制品厚度的1.5～2.5倍，口模唇开度采用微量调节装置。
图6-14 衣架式机头
1—颈接 2—加热圈 3—六角螺栓 4—背加热板 5—定位销 6—侧加热板 7—下模板 8、15、20—内六角螺钉 9—颈接加热板 10—加热板 11—吊环 12—上模板 13—调节螺钉 14—微调螺钉 16—口模唇 17—阻流块 18—热电偶座 19—阻流块调节螺钉

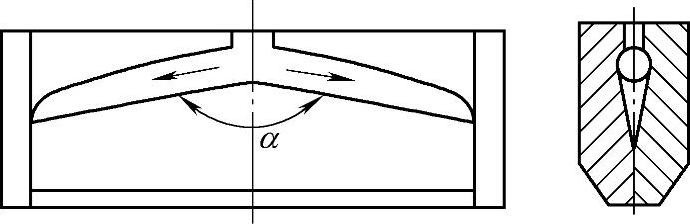

1）直支管衣架形机头。如图6-15所示，支架呈衣架形，支管为圆筒形，支管直径中部与两端相同。可以从支管的两端插入幅宽调节棒，以调节塑料的流动宽度。因此，可以用一个机头生产多种宽度的制品。这种机头适用于热稳定性较好的树脂，如聚乙烯、聚苯乙烯、ABS塑料等。

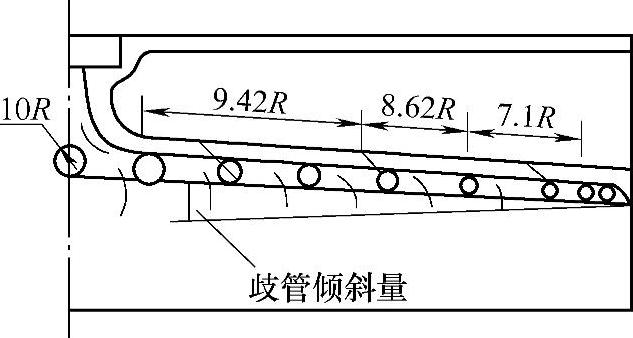

2）支管递减衣架形机头 如图6-16所示，这种机头的支管直径从中部到两端逐渐减小，减小的趋势是随熔料的温度、定型长度和间隙及支管的倾斜角度等成对数函数关系。这种机头的流道利于熔料的流动，无滞流现象，产品厚薄均匀度好，不论厚、薄、宽、窄的制品都能生产。热稳定性差的PVC塑料也可用此种机头加工，因此，适应性广泛。但和直支管形机头相比，制造困难，价格高。
图6-15 直支管衣架形机头
图6-16 支管递减衣架形机头
