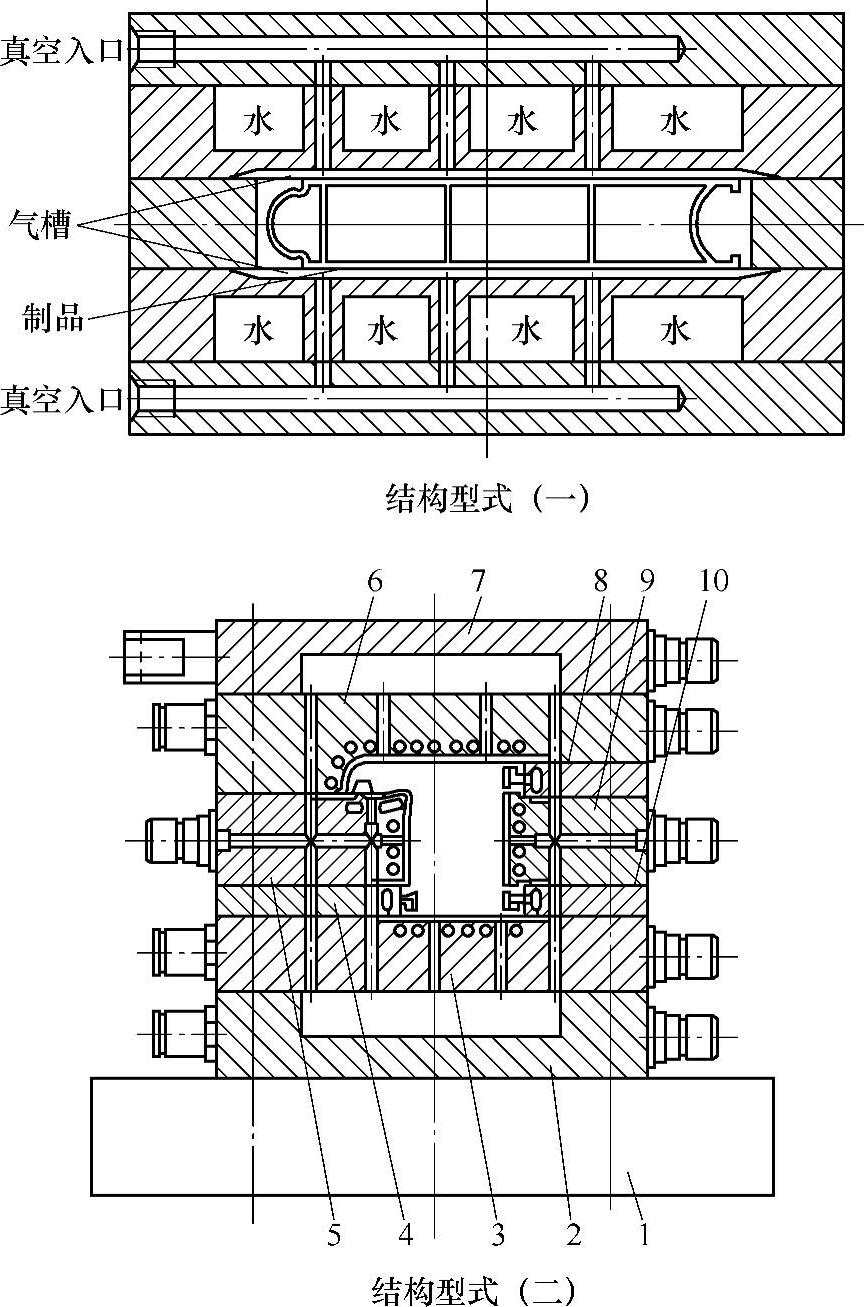

（1）真空定型模的设计定型模的内腔为型腔，基本与制品相同，只不过比制品外形尺寸大0.06～0.10mm（作为牵引时从定型模内腔通过的间隙）。定型模内腔与制品垂直，型腔内设有多排细槽（或钻小孔），称为真空槽或孔。通过管路和真空腔室将这些真空槽（孔）与真空泵相连接，形成真空系统。通过抽真空使真空槽（孔）形成负压，吸引异型材型坯贴附于型腔壁表面实现定型（真空负压值要求为-0.6～-0.8MPa）。在定型模内还设置有管道组成的独立的冷却系统，可为定型模降温并把异型材的热量带走。为了提高异型材的生产效率，必须加大牵引速度，增加定型模的长度，或把几个定型模串联起来，如图4-37所示。

图4-38所示是干式真空外定型法。由于过长的定型模制造困难，通常把几个短定型模串联，但必须在一条中心线上安装。每个单独的定型模长度为200mm。

图4-37 串联式定型模

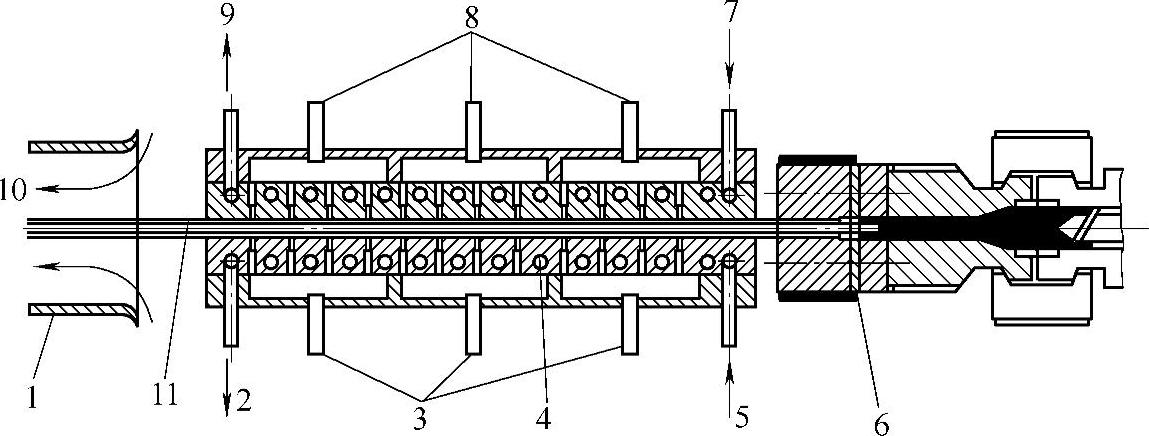

图4-38 干式真空外定型法

1—空气冷却通道 2、9—出水口 3、8—真空管 4—定型套 5、7—入水口 6—机头 10—冷却空气 11—型材

（2）真空定型模的断面结构真空定型模的断面结构如图4-39所示。

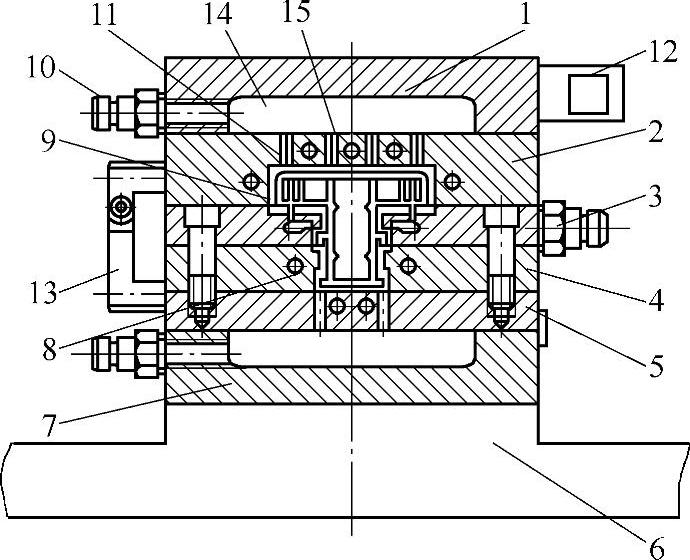

图4-39 真空定型模的断面结构

1—盖板 2—上型板 3—水管接头 4—侧型板 5—下型板 6—底脚 7—底板（下盖板） 8—冷却水道 9—真空槽 10—真空接头 11—型材 12—手柄 13—铰链 14—真空室 15—真空管

（3）异型材真空定型模的修整

1）定型模型腔的尺寸。为确保产品尺寸形状合格，定型模型腔的尺寸应根据制品实际尺寸加塑料冷却收缩率再加制品在定型模型腔中牵引拉动时的间隙值确定。如果制品形状尺寸不合格，首先应加大冷却真空定型力度，使型坯在定型模中真空吸附到位，达到基本冷却定型。如果冷却不充分，就会在牵引过程中由于拉伸缩小尺寸。较厚的异型材可采用增加真空定型模长度或用多节组合串联定型，如图4-37所示。如果仍然达不到尺寸，可增大真空定型模进口部位尺寸（制成喇叭口），预冷后再入真空区，或把第一组定型模型腔的尺寸再加大一些。

2）定型模的真空度。定型模的真空度一般为0.03～0.08MPa。定型模真空吸附不到位，将造成形状位置尺寸误差。如局部真空吸附不好，将造成局部型坯与定型模型腔壁有间隙，使型坯不能紧贴定型模型腔，这样不但形状达不到要求，冷却效率也会降低。真空度可设置气阀控制，还可对真空槽的宽度、密度、方向进行改良。

3）定型模的冷却水。定型模型腔冷却不均匀，制品同样冷却不均匀，从而使产品容易变形。特别是复杂的中空制品很难实现均匀冷却，个别部位容易在冷却中产生凹陷。此时可用反翘曲法真空吸附，对冷却收缩给予补偿。进出水量可用水阀控制，还可对水流量、水流方向、水槽面积、水的温度进行改良。

（4）异型材机头使用操作要求

1）操作人员使用机头前要了解机头的结构和功能，认识热电偶、加热器与机头接触良好的重要性。加热板与机头外表面应紧密贴合，热电偶测头与机头测温孔底面应接触良好。开机出料后要观察机头入口压力测量表显示的数值是否接近极限，应根据具体情况对加热温度和挤出速度进行适当调整，让机头在正常压力下工作。

2）机头在平时或工作前的装配过程中，所有的螺栓、螺钉、螺母在装入前都要先涂一层高温黄油再旋入，以保证以后拆装顺利，易于转动。

3）把机头装上挤出机，拧紧螺钉时应成对对角交替进行，并且松紧度应一致。

4）机头加热分两步进行。先加温至130℃，保温10min；再调整到工艺需要温度，温度达标后再保温5～8min。在保温期间把机头上主要螺钉（面板螺钉和机头法兰螺钉）再次拧紧一遍，防止漏胶。然后开机生产，先低速运转，待出料稳定后提速。观察出料塑化状况，在塑化良好的情况下，用刀片在靠近口模板处切料观察出料的均匀性。如果料坯前行不是直线而是弯曲状态，或切断面呈高低不平状态，说明出胶速度、压力不均衡，需调整机头或修整机头相关间隙。

5）机头需要更换或清理时应拆下机头。在停机前加入清机料，等清机料从口模挤出后再停机。趁热拆开机头和模块，清除残料。

6）机头拆下后应放在木板上，决不能放在地面清理，以防止灰尘污染机头。

7）在机头清理过程中，应使用橡皮锤敲打，清除污物应使用铜片或竹片，以防划伤机头。

8）新机头开机前（叠块组装过程中），可用橡皮泥检查流道型腔是否过渡光滑，有无死角存在。因锐角容易粘胶粒在口模划伤型坯表面，在出胶口处可倒一个光滑小圆角（R0.2～0.3mm）。

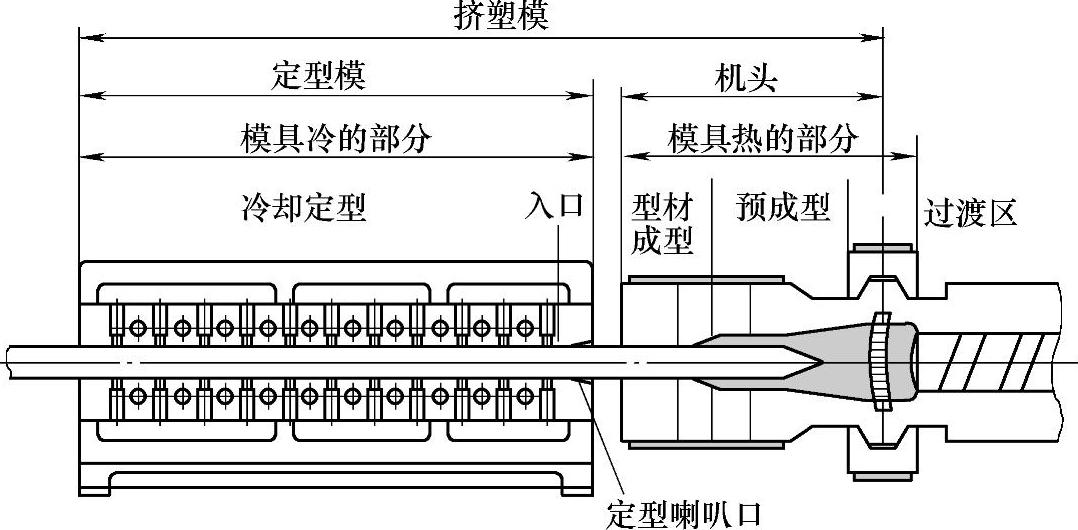

（5）异型材定型模使用操作要求异型材挤出机头和定型模原理如图4-40所示，其使用操作要求如下。

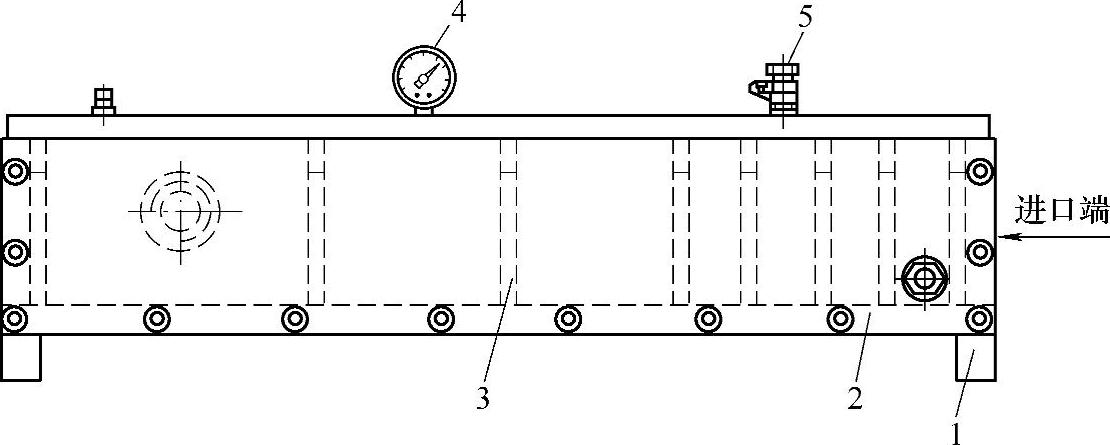

1）定型模包括真空定型模和水箱两个部分。为使水箱和真空定型模紧密相连，在水箱前应设置密封圈。

2）试模调机人员应对定型模的冷却水温、供水压力以及真空系统的可靠性预先有很好的了解，这样才能准确设置好工艺参数进行试模调机。

3）冷却水最好用自来水，水要清洁无沉淀物，用不干净的水会结垢、堵塞管路。

4）将挤出的料坯引入真空定型模，直至实现牵引机的联动。
