管材挤出成型设备的应用与优势
【摘要】：硬管生产线设备 硬管挤出成型设备主要有挤出机、机头、冷却真空定型套、真空水槽、牵引装置、切断装置、管材堆放架等。图3-1所示为硬质PVC管挤出成型设备以及生产工艺路线。图3-2 软质PVC管挤出成型设备及生产工艺路线1—挤出机 2—软管成型模具 3—冷却水槽 4—牵引机 5—收卷机软质塑料管生产线如图3-3所示。软质管的挤出可以水平挤出，也可垂直挤出。
（1）硬管生产线设备 硬管挤出成型设备主要有挤出机、机头、冷却真空定型套、真空水槽、牵引装置、切断装置、管材堆放架等。图3-1所示为硬质PVC管挤出成型设备以及生产工艺路线。

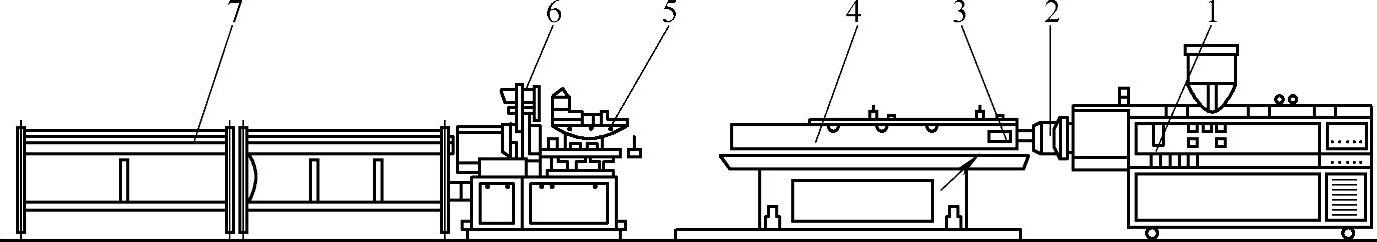

图3-1 硬质PVC管挤出成型设备及生产工艺路线
1—挤出机 2—成型模具 3—冷却定型套 4—水槽 5—牵引机 6—切割机 7—管材储存输送装置
（2）软管生产线设备 图3-2所示为垂直下水软质PVC管挤出成型设备及生产工艺路线，它由挤出机、机头、冷却水槽、牵引机、收卷机等组成。切割机可不配，卷满后用剪刀或刀片切断。
图3-2 软质PVC管挤出成型设备及生产工艺路线
1—挤出机 2—软管成型模具 3—冷却水槽 4—牵引机 5—收卷机
软质塑料管生产线如图3-3所示。软质管的挤出可以水平挤出，也可垂直挤出。水平挤出有管坯下沉变形的可能，垂直挤出水冷却形状更稳定，所以小管、薄管可以水平挤出，一般采用垂直挤出更好。图3-3a所示为水平挤出，用微量真空水冷定型。图3-3b所示为水平挤出不用真空定型，而只在机头芯棒处吹入适量高于大气压的空气并直接水冷。
图3-3 软质塑料管生产线
a）软质管采用微量真空水冷定型生产线 b）软质管直接水冷不用真空定型生产线 1—挤出机 2—机头 3—冷却装置 4—牵引装置 5—切割装置 6—塑料软管 7—卷取装置
