电气连接方案：大功率LED单元灯
【摘要】：大功率LED灯从成品上看是单芯片的，其实是将多个LED管芯封装在一个单元里，一般大功率LED灯的芯片散热及成本较高，是家用照明较少用到的。图9-2 照明用白光LED管芯1.LU-PC-1W型单元灯LU-PC-1W型大功率LED单元灯是以单个大功率LED为单元的灯泡，其颜色多样，该单元较好地解决了大功率LED的散热问题，导热性能好。图9-5 大功率LED E27灯泡
大功率LED灯从成品上看是单芯片的，其实是将多个LED管芯封装在一个单元里，一般大功率LED灯的芯片散热及成本较高，是家用照明较少用到的。如图9-2所示，它们的内部连接方式为串并联，即先串联再并联，然后由两点连接电源。大功率LED单元灯是以单个大功率LED为单元的灯泡，该单元灯颜色丰富，有红、绿、蓝、白各种形式的不同功率、不同电压的灯具，并且安全可靠，耗电少，使用寿命长，安装操作同样简单方便，接下来我们以几款大功率LED灯为例，简单介绍一下它们的性能与电气连接方法。

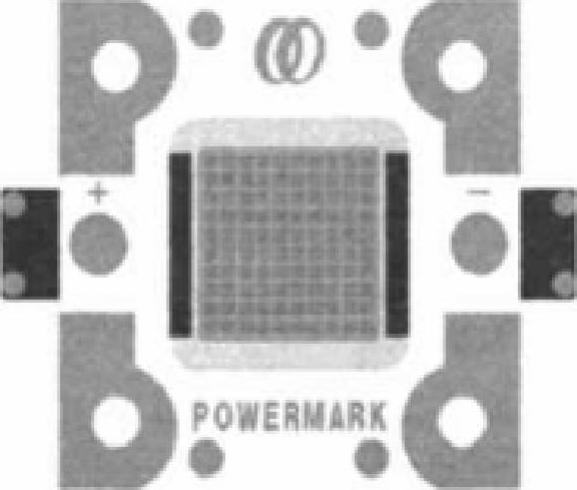

图9-2 照明用白光LED管芯
1.LU-PC-1W型单元灯
LU-PC-1W型大功率LED单元灯是以单个大功率LED为单元的灯泡，其颜色多样，该单元较好地解决了大功率LED的散热问题，导热性能好。该灯的电气连接方法如图9-3所示。
2.LU-PC-MP12V型单元灯
LU-PC-MP12V型大功率LED单元灯是一种以单个大功率LED为单元的灯泡，可选颜色丰富，其外壳材料为PC，采用12V低压电源，额定功率仅1W，适用于室内外装饰照明，如客厅、走廊、产品展示柜、洗手间等处。在安装该灯泡时，可依所需LED间距自行配置单元灯，采取LED串联的方法进行电气连接，如图9-4所示。
图9-3 LU-PC-1W型大功率LED单元灯电气连接原理图
图9-4 LU-PC-MP12V型大功率LED单元灯电气连接原理图
3.大功率LED E27灯泡

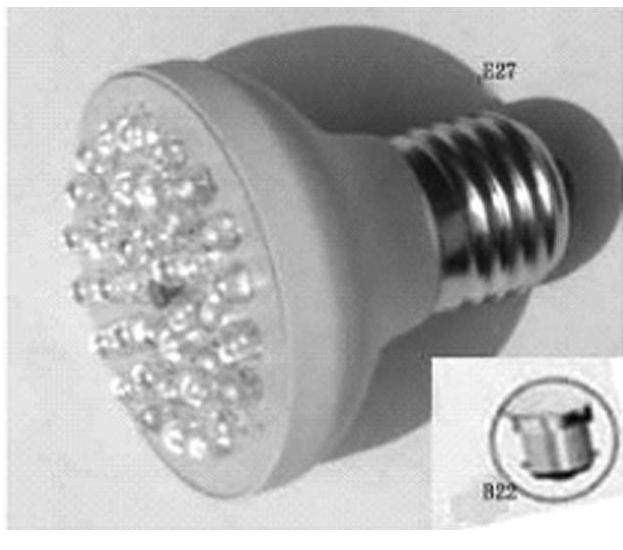

大功率LED E27灯泡是一种由单个大功率LED构成的光源，其颜色丰富，可作为装饰灯，用于辅助照明，常见的有立灯、壁灯、吊灯、小夜灯，使用LED E27的最大好处是不需要更换现有白炽灯灯具、灯座，可直接安装使用。市场上常见的LED E27灯泡如图9-5所示。
图9-5 大功率LED E27灯泡
