LED荧光灯T8管的组装步骤及注意事项

2023-06-15 历史故事版权反馈

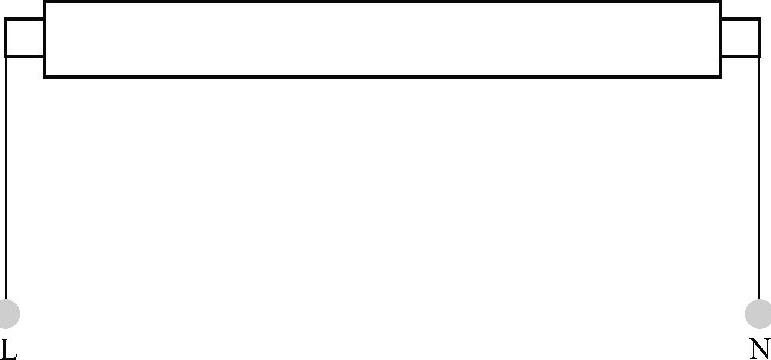

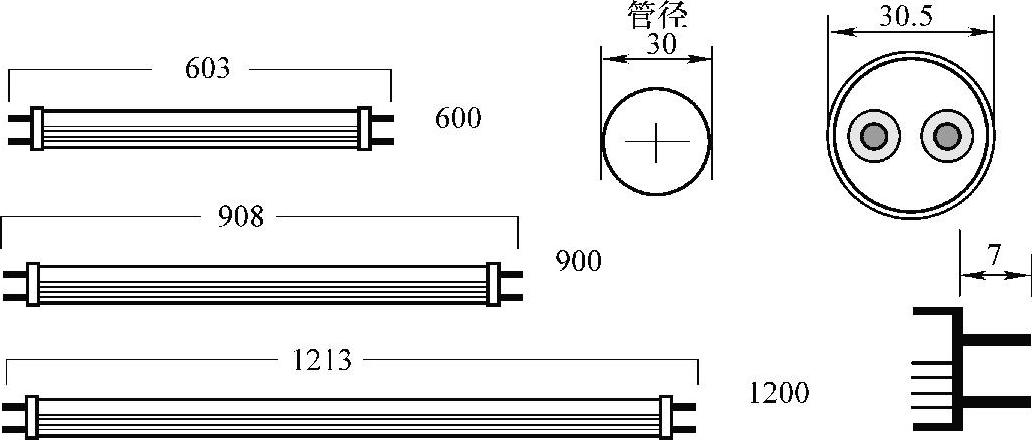

【摘要】：安装时将原有的荧光灯取下，换上LED荧光灯，将原来的启动器去掉即可。如图8-37所示为LED荧光灯的长度和灯头示意图，图8-38所示为LED荧光灯的电路接线图。2）在拆开包装使用前，核实LED荧光灯是否在运输过程中造成损坏。6）LED荧光灯管工作时，灯体外壳温度可能高达55

LED荧光灯寿命长、节能性好以及环保等特点被广泛用于高档场合室内照明；办公室、会议室等办公楼内照明；展览馆、图书馆、医院、学校、工厂、机场、停车场等公共照明。

1.LED荧光灯的相关性能参数

LED荧光灯的光源参数见表8-11。

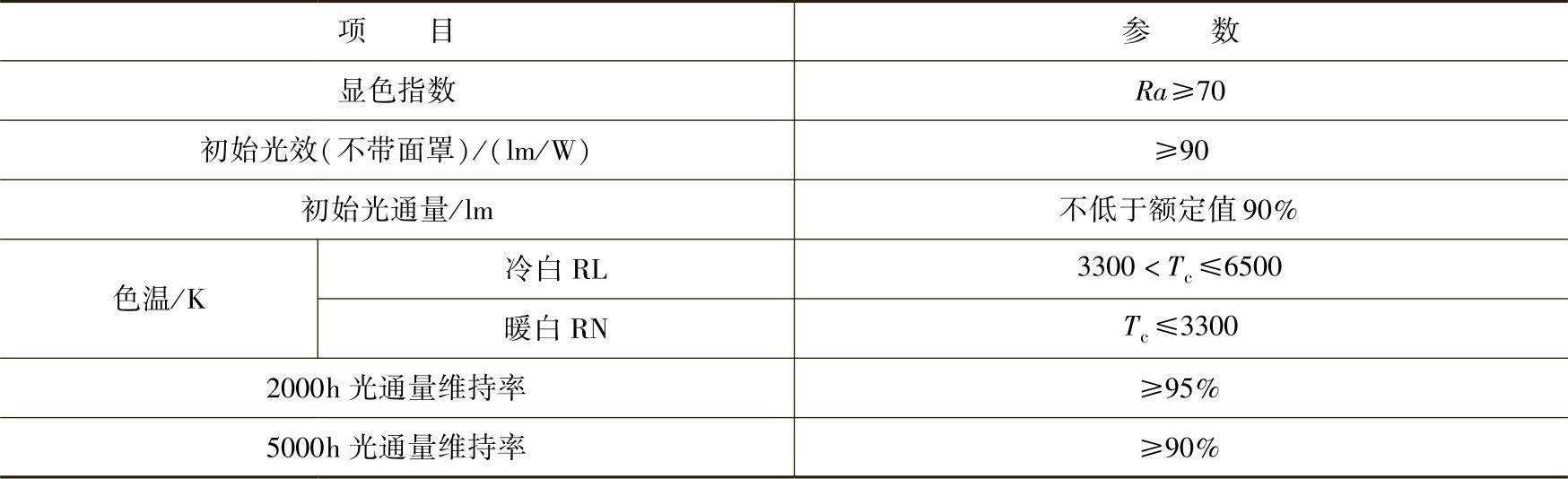

表8-11 室内照明LED荧光灯主要光源的参数（摘自江西省LED荧光灯标准）

以T8和T5 LED荧光灯为例，LED荧光灯的技术参数，见表8-12、表8-13。

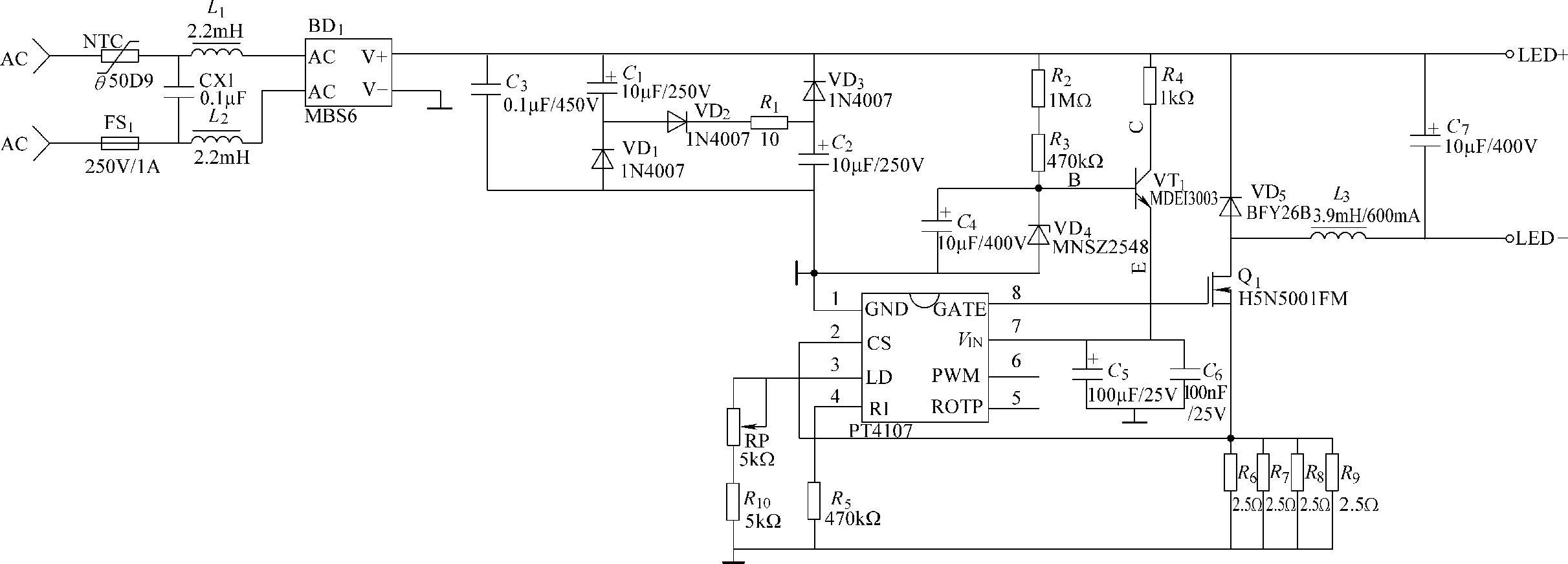

图8-30 AC 110V的LED荧光灯电路

表8-12 T8 LED荧光灯的技术参数

表8-13 T5 LED荧光灯的技术参数

LED不同的色温会产生不同的视觉效果。3000～4500K产生令人温暖的感觉，但是该色温的相对照度较低；4500～6500K是人们常常所说的正白光，看起来为白色；6500～8000K是冷白光，看上去会给人一种冰冷的感觉，该色温相对照度较高。可以根据不同的使用场合选用不同的色温来达到不同的效果。

铝挤有几种截面形状，根据所采用的基板而不同，有的是中间有横截面，有的挤型中间是中空，有的采用上下两层；散热形式也各异，有的采取小波纹，有的是鳍片，还有的没有散热片；散热片的厚度也各不相同，应根据实际情况选择应用。有的铝挤没有涂散热膏，有的在铝挤上涂散热膏，以增加散热效果。

PC罩的表面也会根据所需光线均匀度的不同而不同，有的是全透明，其好处是可以使全部的光线照射到灯管外部。有的采用条纹状，起到把光线打散的效果，得到较为均匀的光，但是会有一定的光损失，为10%左右。还有的是乳白色，可以达到均匀出光的效果，与传统的荧光灯效果一样，只是会损失掉30%的光。可以根据不同的使用场合选用不同的PC灯罩来达到相应的效果。但根据LED的发光原理，在追求更高亮度的同时其眩光会更严重。消除眩光一般有两个办法：

1）尽量选择低色温的产品；

2）对灯具的发光面进行处理，如磨砂、雾化等；对光线进行扩散（会降低LED灯具的光利用率）。

2.LED荧光灯60/120cm灯管的组装

1）LED荧光灯组装部件：LED灯板、G3灯头、绝缘片、电源引线、电源、2/3铝槽、外罩。

2）外观检查

① 铝槽、灯头、绝缘片、外罩：外观有无刮伤、毛刺、裂痕、变形等不良现象，取样一套进行试装，以确认各配件的位置及大小是否合适。

② LED灯板：检测过回流焊的LED荧光灯灯板是否有虚焊、假焊，以及LED焊反或少焊LED的现象，同时也检测LED灯板的大小是否合适。

③ 电源：加负载通电，确认电源标示参数与实际是否一致。

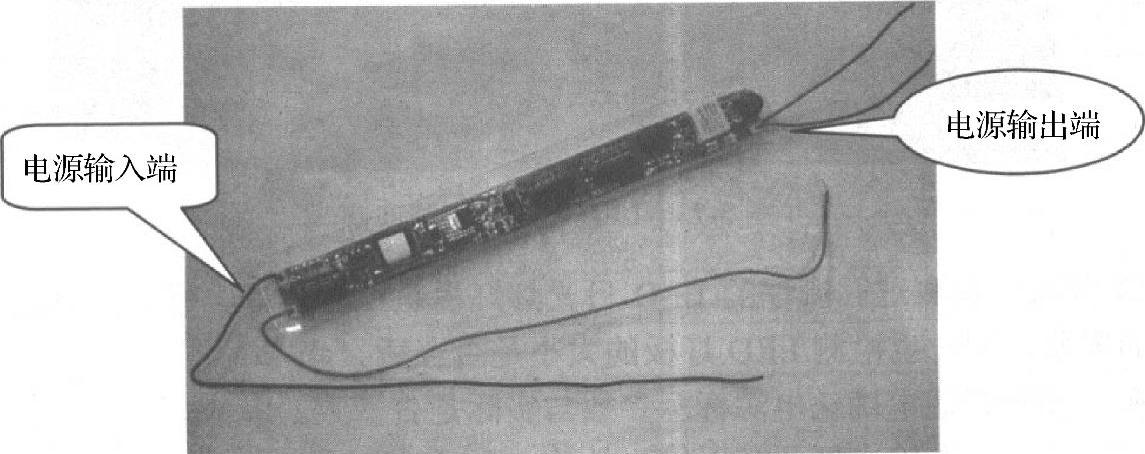

④ 电源引线：电源输出端两条引线，长约15cm（24AWG）；输入端两条引线，一条长约30cm，另一条长约120cm（22AWG）。

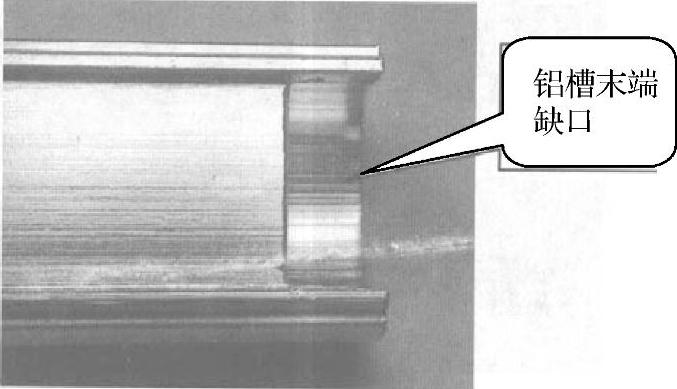

3）铝槽两端开缺口：用开槽工具在2/3铝槽两端各开深为1cm左右的缺口，以便电源输出端引线穿入。用锉刀锉平缺口，确保缺口边缘光滑，如图8-31所示。

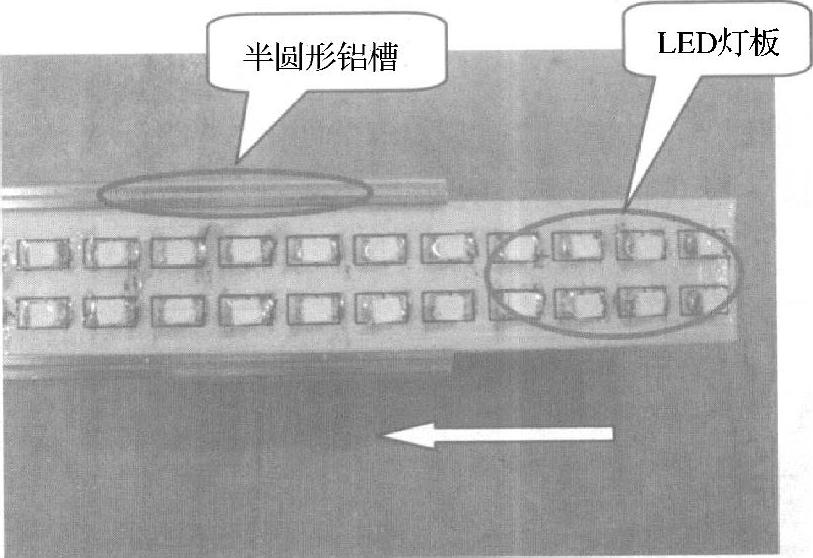

4）LED灯板插入半圆形铝槽：取一块LED灯板，对准半圆形铝槽平面卡点插入，至LED灯板刚好插在半圆形铝槽中间位置，如图8-32所示。
