【摘要】：触摸开关LED灯的外形如图8-11所示。图8-12 5W触摸开关LED台灯驱动器原理图

LED触摸台灯是新一代的护眼台灯，采用高功率5颗贴片LED，超节能，效率可以达到80%～90%。在同样亮度下其耗电量仅为普通白炽灯的1/10～1/8；没有紫外线（UV）和红外线（m），属于典型的绿色照明光源；耐用性强、寿命长、响应时间短，外壳采用高级PC管，抗挤压，不易碎，并适应频繁开关及高频运作的场合。触摸开关LED灯的外形如图8-11所示。

高亮度的LED光源因其制造技术突飞猛进，生产成本又节节下降，而成为高亮度、高效率、省电、无碳排放的照明光源。

1.LED台灯电流设计

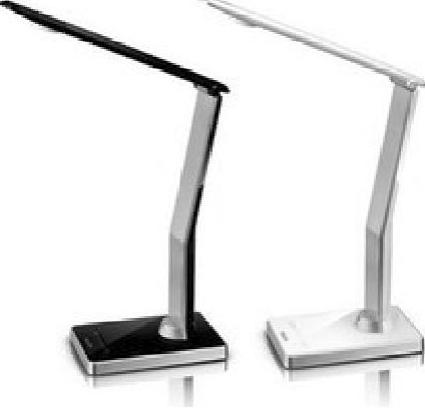

图8-11 触摸开关LED灯

遵循安全第一的民用电器的设计理念，LED光源是一种低电压、直流恒流源的发光器件，不能用100～220V的交流高压电直接点亮，因此，LED台灯方案的设计思路是，首先将高压的交流电变换成低压的直流恒流源。

便携式电子产品使用交流电源的交直流降压变换器——适配器，为既经济实惠又现成、好用的首选。适配器的输出电压要求稳定在DC 18V 1A，输出电流要根据LED光源的功率来选择，一般给予30%的裕量。以5×1W的白光LED光源为例，1W的白光LED的标准工作电流应为350mA，因而3个LED光源串联时，其电路电流也是350mA。

为延长LED寿命和降低光衰，设计为300～330mA，不会明显影响LED的发光亮度，所以适配器的输出电流应选750mA～1A的。LED台灯电源适配器输入电压为1A。

AC 220V经适配器安全降压变换，向LED台灯提供稳定的18V直流电源，以满足LED光源发光的技术要求。在直流恒流源前可加一电源开关，以便在台灯不工作时关断直流电源，但不能关断220V交流电源，因此应取下适配器的电源插头，这也是该方案的惟一“缺点”。如果不采用机械开关，则可选用电子触摸开关，手指轻点即可实现台灯的开、关。

2.触摸开关LED台灯的驱动电路设计

基于PT4115组成的5W触摸开关LED台灯驱动器原理图，如图8-12所示。

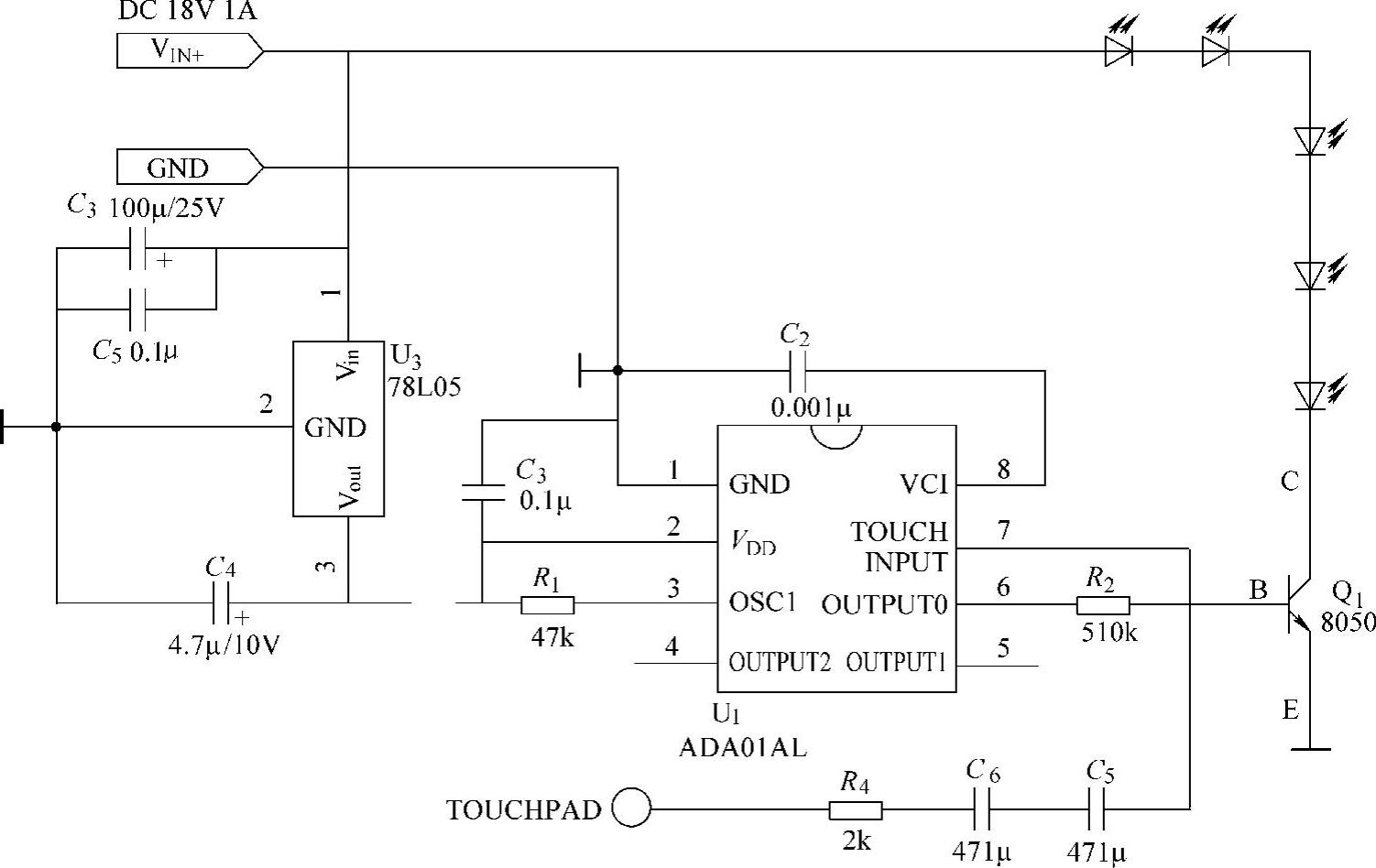

图8-12 5W触摸开关LED台灯驱动器原理图
