触控台灯的原理是内部安装电子触摸式IC,与台灯触摸处电极片形成控制电路。当人体碰触到感应电极片时,触摸信号由脉动直流电产生脉冲信号并传送至触摸感应端,接着触摸感应端发出触发脉冲信号,由此可控制开灯;若再触摸一次,触摸信号会再由脉动直流电产生脉冲信号传送至触摸感应端,此时触摸感应端停止发出触发脉冲信号。当交流电过零时,灯自然熄灭,主要完成此功能的是其内部的控制芯片,接下来我们以ADA01芯片和ADA01AL芯片为例,讲述其性能特点。
1.ADA01芯片性能
ADA01芯片是一款单通道触摸感应IC,具有独特的电容感应式触摸算法,OUTO智能信号输出(ON/OFF),OUT1、OUT2可直接驱动LED作为背景光显示,广泛用于ON/OFF开关控制类电子产品。其特点和优势如下:
1)可在有介质(如玻璃、亚克力、塑料、陶瓷等)隔离保护的情况下实现触摸功能,安全性高。
2)应用电路简单,外围器件少,加工方便,成本低。
3)抗电源干扰及手机干扰特性好。EFT可以达到4kV以上;在近距离、多角度手机干扰情况下,触摸响应灵敏度及可靠性不受影响。
4)应用范围:台灯、节能灯、墙壁开关、机箱电源开关,以及其他开关信号控制的应用中,如安防设备、智能家居控制、智能控制面板等。
接下来我们以ADA01芯片和ADA01AL芯片为例,讲述其工作性能。
(1)ADA01芯片性能参数
ADA01芯片是一款常用的IC,其工作性能参数如下:
① 典型工作电压:2.4~5.5V。
② 工作频率:DC 20MHz。
③ 触发传感器:1通道。
④ 内置上电复位(POR)。
⑤ 内置低电压复位(LVR)。
⑥ 采用低功耗的CMOS技术。
(2)ADA01芯片标准封装(DIP8封装)

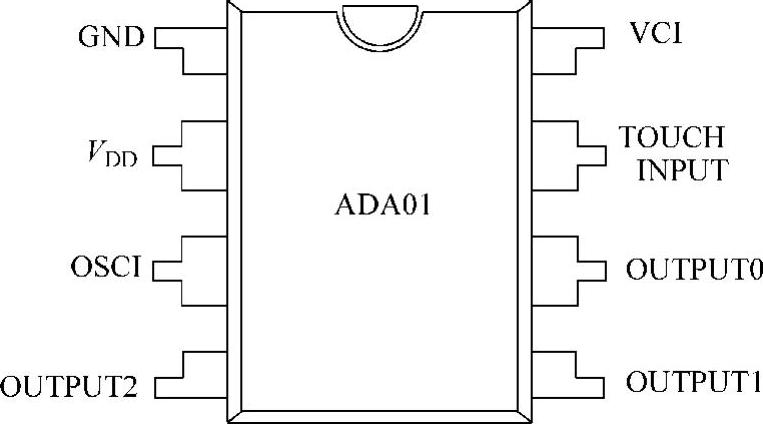

DIP8封装,如图8-2所示。
(3)ADA01芯片引脚描述(见表8-1)。
图8-2 DIP8封装

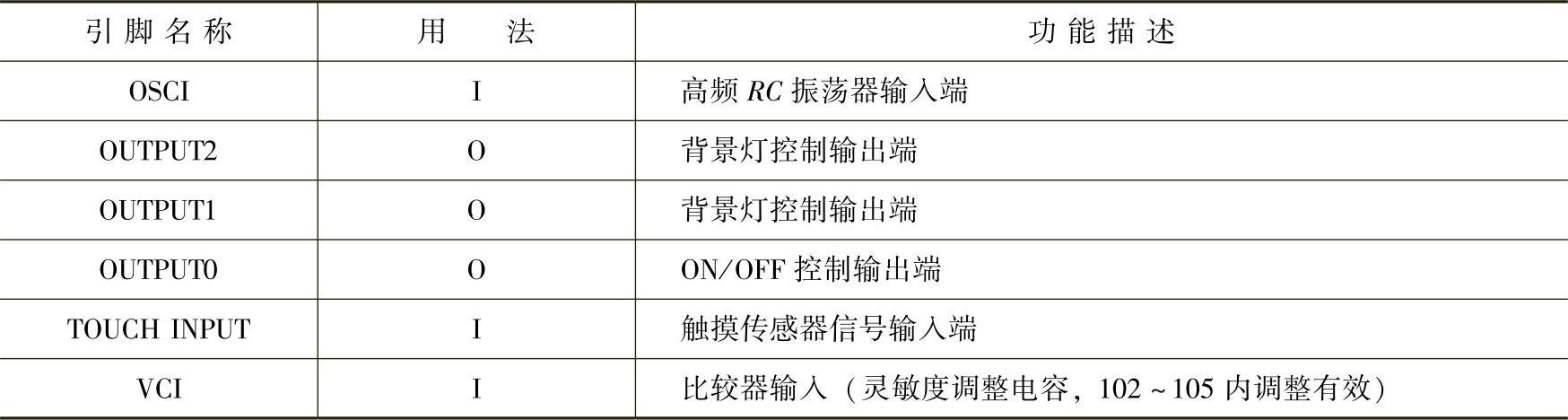

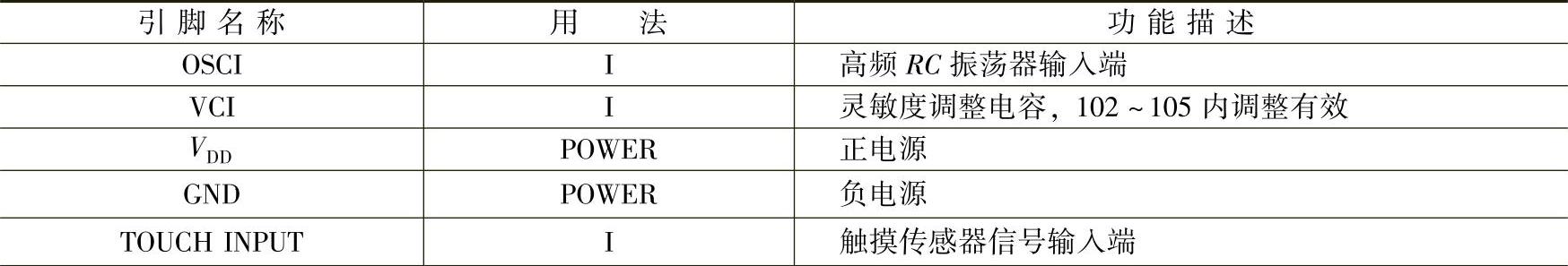

表8-1 ADA01芯片引脚释义
(续)
(4)ADA01芯片电气特性(见表8-2)
表8-2 ADA01芯片的电气特性
(5)应用电路
应用电路分别如图8-3、图8-4和图8-5所示。

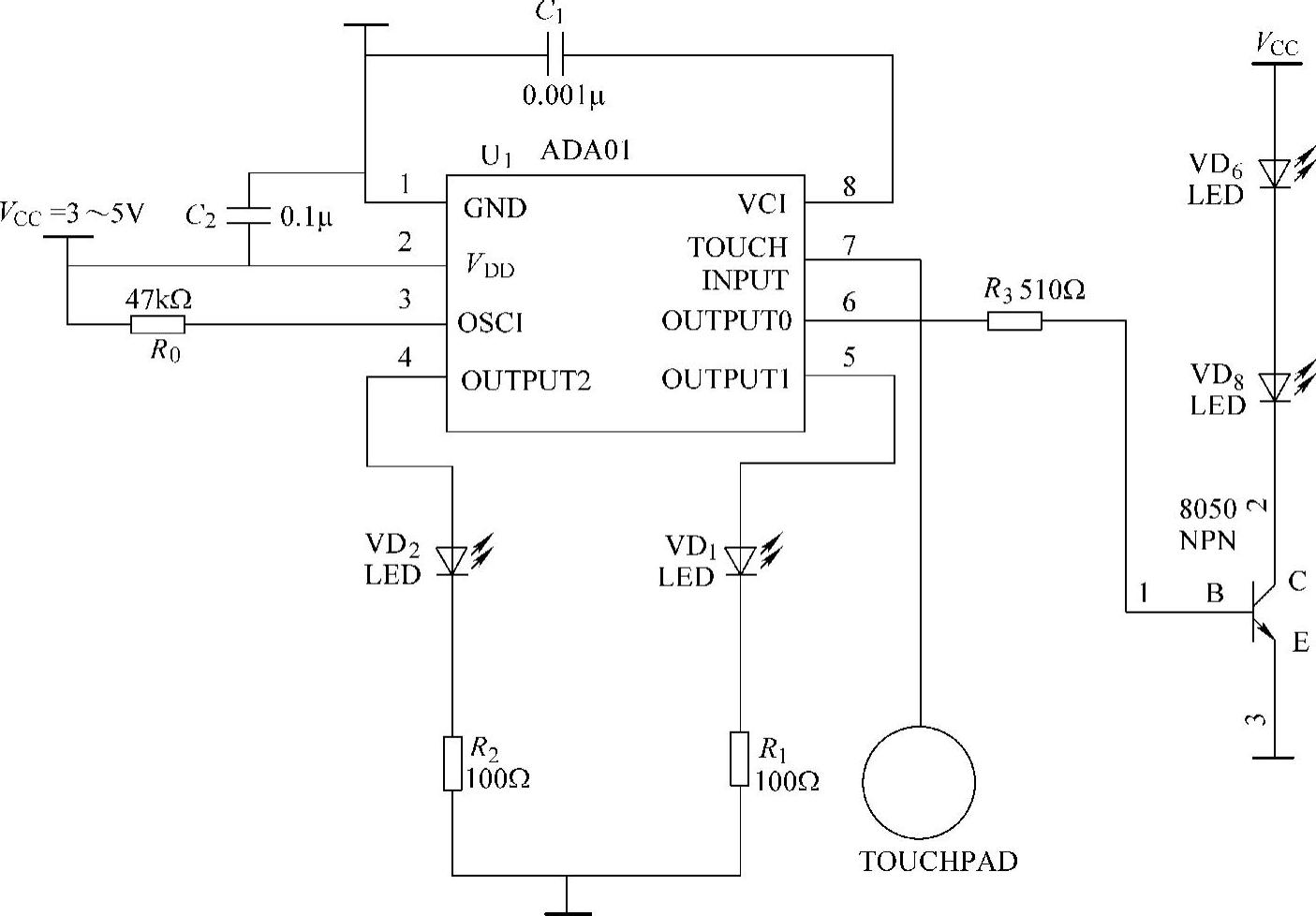

图8-3 典型应用电路
图8-4 带双色背景光的应用方案
OUTPUT0是控制信号的输出端,可以根据客户的需求,在出厂前做特殊要求的设置和修改。
当介质材料及厚度等差异较大时,可通过调整VCI与GND之间的采样电容来调节触摸灵敏度。电容值越大,灵敏度越高;电容值越小,灵敏度越低。不同的介质类型和介质厚度情况下对应的采样电容见表8-3。

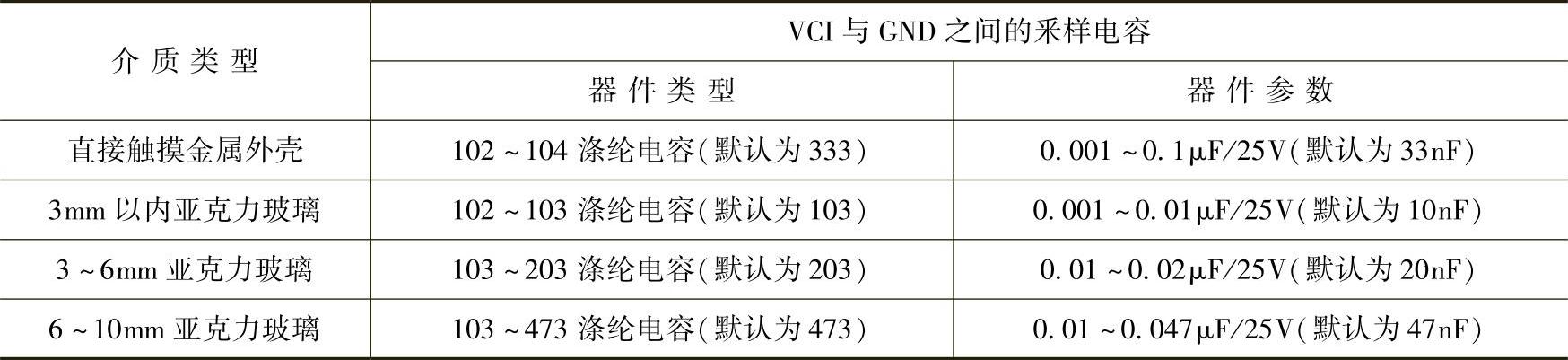

表8-3 不同介质类型和介质厚度情况对应的采样电容
(6)触摸按键对应IC考虑因素
按键(触摸电极)的外形决定了硬件电路中触摸电极(TOUCHPAD)的位置,但并不决定相应触摸按键的形状和大小,两者的触摸面积可以不相等。触摸按键类似于PCB中的焊盘,其中铜箔的电气特性会更好些,在设计使用时,要考虑以下几个方面。
① 按键的形状:可以是圆、椭圆、正方形或长方形等几何形状(根据实际经验,在触摸面积比较大的情况下,圆形和正方形的特性最好)。
② 按键的大小:面积不宜太小,尽量不小于手指尖直径,否则实际操作不方便(根据实际经验,一个手指头能全部覆盖的面积不会超过15~20mm)。
③ 按键的间距:间距不宜太窄,建议相邻触摸点之间的边缘间距应在2mm以上。
④ 触摸电极(TOUCHPAD):

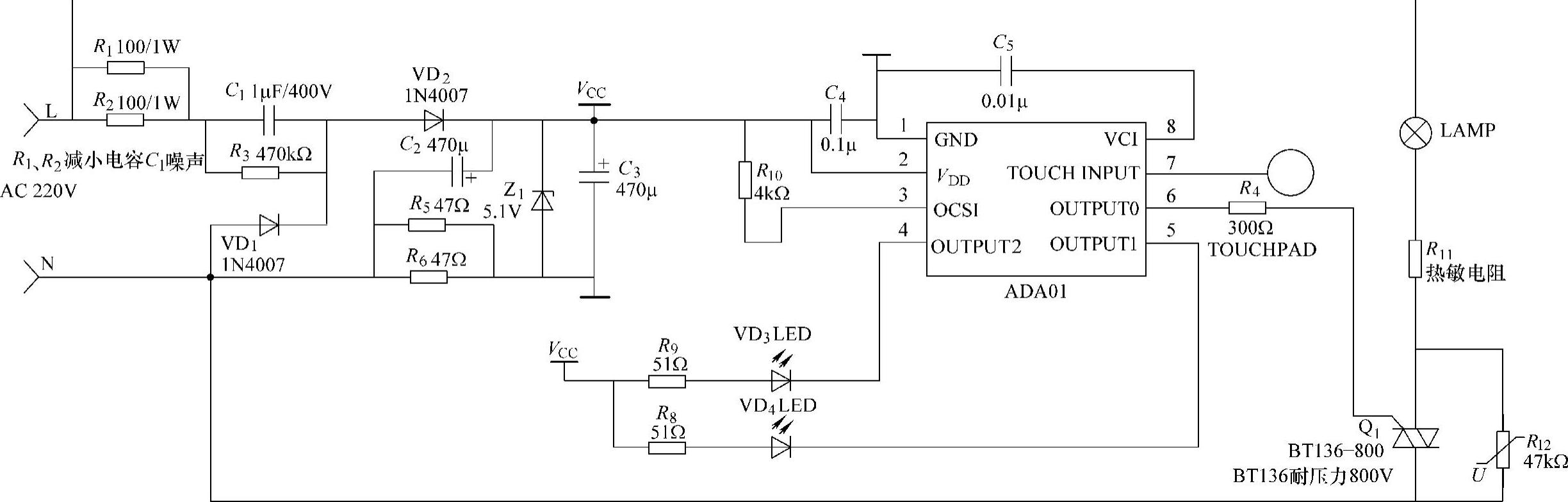

图8-5 节能灯的触摸开关应用方案
a.0.5~2mm的触摸介质,触摸电极的直径为3~20mm(可根据面板的尺寸选择合适的尺寸);
b.2~5mm的触摸介质,触摸电极的直径为5~20mm;
c.5~10mm的触摸介质,触摸电极的直径为12~25mm。
(7)PCB布线对应IC考虑因素
① 触摸电极TOUCHPAD到IC触摸引脚的布线(即触摸输入通路的走线)线宽不要超过0.2mm(理论上,触摸输入通路的布线越细越好)。
② 放置触摸IC的层不需要铺地。
③ 触摸电极TOUCHPAD层可以铺地;但如果触摸介质比较厚(如5mm),则建议两面都不要铺地。
④ 如果有铺地,则地线与触摸电极TOUCHPAD之间的间距要大于0.6mm。
(8)触摸面板考虑因素
① 材质:多点触摸(多个触摸电极):塑料、玻璃、陶瓷、亚克力、ABS、木片等非金属材料皆可;单点触摸(1个触摸电极):金属、塑料、玻璃、陶瓷、亚克力、ABS、木片等皆可。
② 介质厚度:有效触摸的面板厚度和触摸按键面积有一定关系。厚度增加很大的情况下,触摸按键的直径也需相应增加,以保证灵敏度不受影响。在触摸按键面积一定的情况下,可以通过调节感应灵敏度,来满足面板厚度的要求。感应灵敏度可以通过软件和外部电路调节。
(9)面板组合考虑因素
一般来说,感应面板使用独立的双层板,所有组件均排在感应面板的一面,感应面板另一面以亚克力胶(如3M HBM系列)将感应面板紧贴在产品面板的内侧。面板内侧最好是平面,若有咬花甚至凹凸面,则最好以非导电材质将它填平再贴上感应面板。
注意:
表面的镀层如果是金属,则表面的电阻阻值必须有20MΩ以上。
2.ADA01AL芯片性能
ADA01AL是单通道电容式触摸感应IC,有独特的电容感应式触摸算法,广泛适用于面板控制为接触式控制的直流LED灯饰控制。其特点和优势如下:
① 可在有介质(如玻璃、亚克力、塑料、陶瓷等)隔离保护的情况下实现触摸功能,安全性高。
② 应用电路简单,外围器件少,加工方便,成本低。
③ 抗电源干扰及手机干扰特性好。EFT可以达到4kV以上;近距离、多角度手机干扰情况下,触摸响应灵敏度及可靠性不受影响。
(1)ADA01AL芯片性能参数
① 典型工作电压:2.4~5.5V。
② 工作频率:DC~20MHz。
③ 触发传感器:1通道。
④ 内置上电复位(POR)。
⑤ 内置低电压复位(LVR)。
⑥ 采用低功耗的CMOS技术。
⑦ 可以通过CS1和CS2来选择IC的工作模式,其详细内容见表8-4。

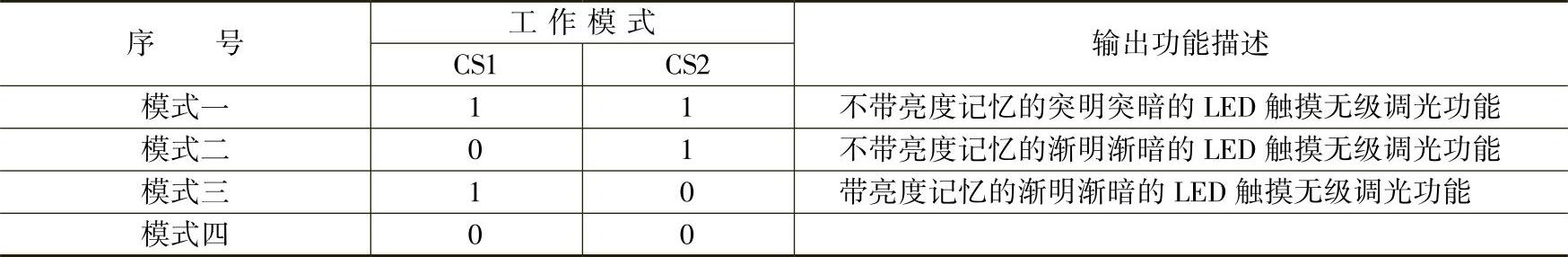

表8-4 IC的工作模式
注:“1”表示TTL高电平,“0”表示TTL低电平。
a.模式一。初始上电时,灯为关闭状态。
点击触摸(触摸持续时间小于550ms)时,可实现灯光亮灭控制。一次点击触摸,灯亮;再次点击触摸,灯灭。如此循环。灯点亮或关灭时,无亮度缓冲,且灯光点亮的初始亮度固定为全亮度的50%。
长按触摸(触摸持续时间大于550ms)时,可实现灯光无级亮度调节。一次长按触摸,灯光亮度逐渐增加,松开时灯光亮度停在松开时刻对应的亮度,若长按时间超过3s,则灯光亮度达到最大亮度后不再变化;再次长按触摸,灯光亮度逐渐降低,松开时灯光亮度停在松开时刻对应的亮度。若长按时间超过3s,则灯光亮度达到最小亮度后不再变化。如此循环。
点击触摸和长按触摸可以在任何时候随意使用,相互之间不受干扰和限制。
b.模式二。与模式一不同的是,点击触摸开灯时,灯光由一个较低亮度缓慢平滑过渡到开灯初始亮度;再次点击触摸关灯时,灯光由当前亮度缓慢降低直至关灭,从而达到亮度缓慢变化的视角缓冲效果。其他控制方式同模式一。
c.模式三。与模式二不同的是,模式三在模式二的基础上增加了亮度记忆功能,即在AC 220V电源不断电的情况下,每次点击触摸关灯时的亮度会被记忆,下次点击触摸开灯时会以该亮度为初始亮度。在AC 220V掉电的情况下,重新上电后的第一次点击触摸开灯,初始亮度固定为全亮度的50%。
d.模式四。初始上电时,灯为关灭状态,每次点击触摸时按低亮度→中亮度→高亮度→灭的顺序依次循环变化。
(2)ADA01AL芯片标准封装(DIP8封装)
DIP8封装,如图8-6所示。
(3)ADA01AL芯片引脚描述(见表8-5)

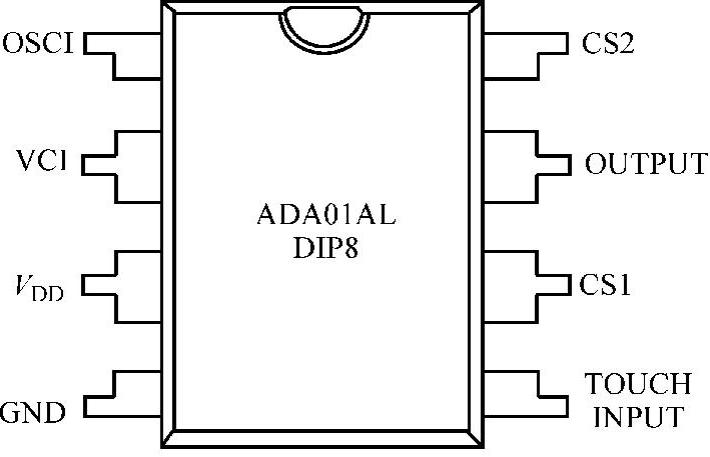

图8-6 ADA01AL芯片DIP8封装

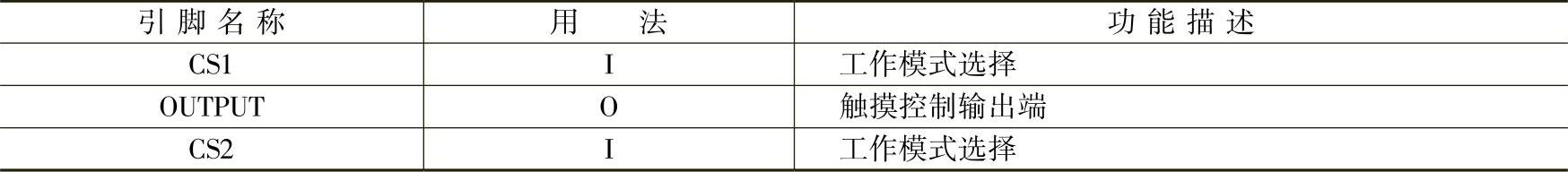

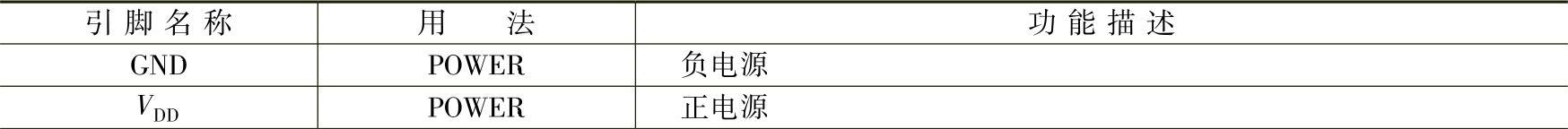

表8-5 ADA01AL芯片引脚描述
(续)
(4)ADA01AL芯片电气特性(见表8-6)
表8-6 ADA01AL芯片电气特性
(5)应用电路
详细内容分别如图8-7、图8-8、图8-9所示。

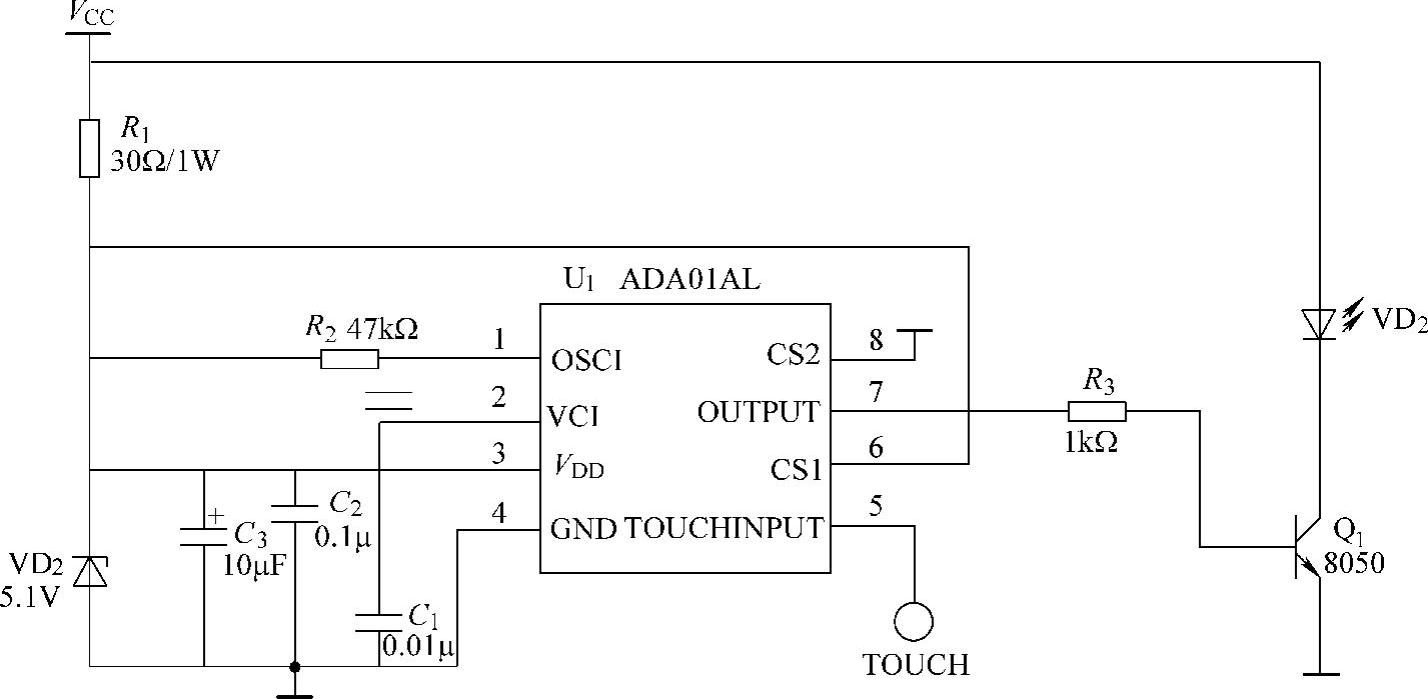

图8-7 稳压电源直接供电的应用电路
图8-8 充电电池供电时的应用电路(AC 220V为交流220V充电电压输入)
图8-9 开关电源供电时的应用电路(VCC为开关电源直流电压输出)
当介质材料及厚度等差异较大时,可调整VCI与GND之间的采样电容来调节触摸灵敏度。电容值越大,灵敏度越高;电容值越小,灵敏度越低。不同的介质类型和介质厚度情况下对应的采样电容(见表8-3)。
注意:
不建议使用瓷片电容作为灵敏度电容,可选用涤沦电容、贴片电容或其他温漂较小的电容。
(6)无级调光LED台灯的电路驱动电路设计
基于PT4115组成的5W无级调光LED台灯驱动器原理图,如图8-10所示。
图8-10 5W无级调光LED台灯驱动器原理图
