室内LED条屏的制作与组装技巧详解

【摘要】:为自行组装LED屏幕奠定基础。LED条屏,由于材料成本低,零售价格高,当批量向LED屏幕供应商采购的时候,成本和价格不好控制。表7-6 LED条屏的主要配件单元板单元板是LED的显示核心部件之一,单元板的好坏,直接影响到显示效果,其常见的外形如图7-13所示。图7-13 单元板单元板由LED模块、驱动芯片和PCB组成。

LED条屏作为新的媒体,运动的发光图文,信息量大,随时更新,更容易吸引人的注意力。嵌入到室内装饰当中,使装饰更加富有动感,不断更新的字幕,可作为新告示板,宣传优惠和促销信息等。

目前,小型的LED条屏,因为价格便宜,安装和使用简单,逐渐被大众接受,应用更加大众化,逐步开始普及,如图7-12所示。


图7-12 常见的LED条屏

LED产业链已经很完善,所有的配件都可以很容易买到,LED的技术参数,日趋统一,行业标准基本形成,所有零配件都已经模块化。为自行组装LED屏幕奠定基础。LED条屏,由于材料成本低,零售价格高,当批量向LED屏幕供应商采购的时候,成本和价格不好控制。最终用户并不熟悉LED屏幕,需要供应商提供安装和维护的服务,所以自行组装LED屏幕,在当地销售,可以获得最大利润。下面举例说明如何组装一个128×16点的单红的户内LED屏幕,并通过连接PC串口更新屏幕内容。

1.LED条屏组装的主要配件见表7-6。

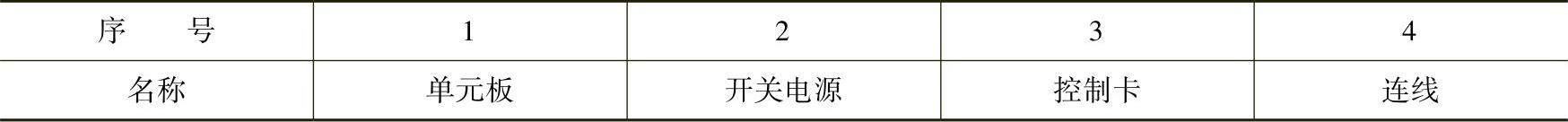

表7-6 LED条屏的主要配件


(1)单元

单元板是LED的显示核心部件之一,单元板的好坏,直接影响到显示效果,其常见的外形如图7-13所示。


图7-13 单元板

单元板由LED模块、驱动芯片和PCB组成。LED模块其实是由很多个LED发光点用树脂或者塑料封装起来点阵。

LED条屏的驱动芯片主要有74HC595、74HC245/244、74HC138/4953等。如果想做一个128×16点的屏幕,只需要用2个单元板串接起来就可以了,如图7-14所示。


图7-14 单元板的连接

采购单元板的时候,应询问清楚参数,100%兼容的单元板有以下三种:

1)08接口,4.75mm点距离,64点宽×16点高,1/16扫户内亮度,单红/红绿双色

2)08接口,7.62mm点距离,64点宽×16点高,1/16扫户内亮度,单红/红绿双色;

3)08接口,7.62mm点距离,64点宽×16点高,1/16扫半户外亮度,单红/红绿双色。

由于制作单元板和控制卡的厂家众多,所以单元板的接口式样众多,在组装LED屏时,必须先确定接口的一致性,才方便组装。如图7-15所示为最常用的16PIN 08接口(LED行业编号)。


图7-15 采用16PIN 08接口的控制卡

注意:

图7-15中A、B、C、D为行选信号,ST为锁存信号,CK为时钟信号,R1、R2、G1、G2为显示数据,EN为显示使能,N为地(GND)。确认单元板和控制卡的接口一致,就可直接连接。如果不一致,就需要自行制作转换线(转换一下线的顺序)。

(2)电源

由于LED显示屏幕属于精密电子设备,所以要采用开关电源,不能采用变压器。一般采用交流220V输入、直流5V输出的开关电源。1个单红色户内64×16的单元板,全亮的时候,电流为2A;那么,128×16双色的屏幕全亮的时候电流为8A,所以应该选择5V/10A的开关电源。

(3)控制卡

这里推荐使用低成本的条屏控制卡,可以控制1/16扫的256×16个点的双色屏幕,可以组装出最有成本优势的LED屏幕。该控制卡属于异步卡,就是说,该卡可以断电保存信息,不需要连接PC都可以显示存储在里面的信息。

(4)连线

连线分为数据线、传输线和电源线。数据线用于连接控制卡和LED单元板的排线;传输线用于连接控制卡和电脑;电源线用来连接电源和控制卡,电源和LED单元板。连接单元板的电源线的铜芯直径不小于1mm。

2.条屏相关配件的制作

需要制作的条屏配件见表7-7。

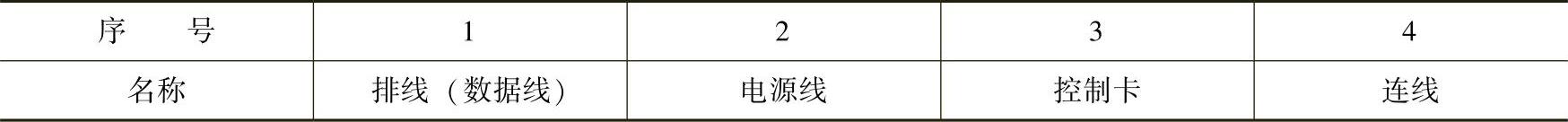

表7-7 需要制作的屏蔽配件


(1)排线(数据线)制作

制作排线的材料有:排线、排线头、排线帽。制作16PIN(16线)的排线,需要购买16PIN的线和相应大小的排线头和帽,如图7-16所示。


图7-16 制作排线的材料和工具

制作步骤:把线头用剪刀剪平,然后放头排线头,注意线和头的平衡;然后放进压线钳的中央,用力压紧;最后把线绕过来,安装排线帽。

(2)电源线制作

电源分为220V电源线和5V电源线。220V电源线用于连接开关电源到市电,可在五金店购买。由于5V电源线的电流比较大,应采用1mm2以上的铜芯线,最好是用红黑颜色区分。在线头处可用接线鼻子连接,如图7-17所示。

(3)RS-232线制作

RS-232线用于连接电脑和控制卡,以便于更新屏幕数据。连接时需要用到DB9头和网线。DB9头分公头和母头,这里需要买公插,在电脑城可买到,如图7-18所示。DB9头上有数字,将5连接棕线,将3连接棕白线。将网线夹紧,装好在DB9头。现在的笔记本电脑一般没有串口,所以要购买一条USB转RS-232串口的线。

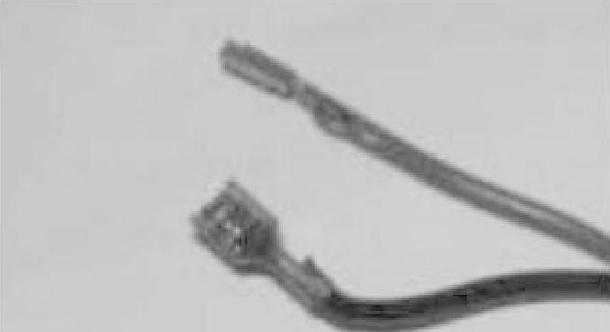

图7-17 5V电源线的制作

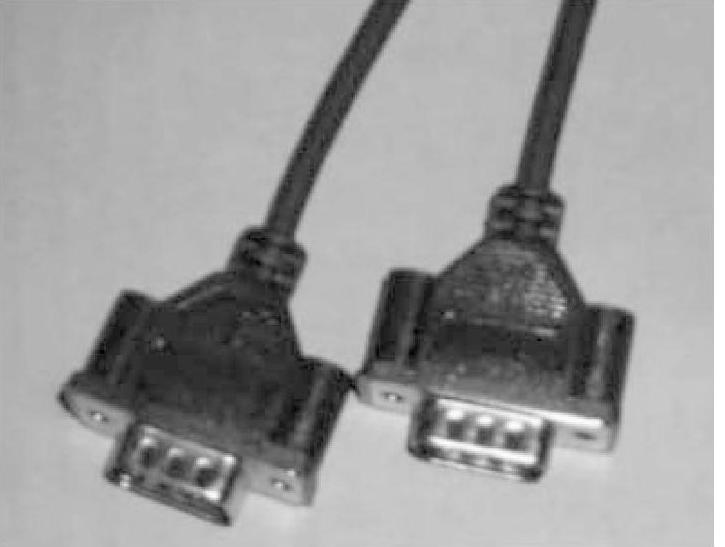

图7-18 DB9插头

3.布线

1)检查核对电源电压,找出直流正负极。将220V电源线连接到开关电源,确认连接正确后连接到AC或者NL接线柱,然后插上电。此时,电源指示灯会亮,用万用表直流挡测量V+和V-之间的电压,确保电压在4.8~5.1V之间。若电压不正常,旁边有个旋钮,可以十字螺钉旋具调节,让电压达到规定值。在亮度要求不高的场合,可以把电压调节到4.5~4.8V之间。确认电压没有问题后,断开电源,继续组装其他部分。

2)关闭电源后,将V+连接红线,V-连接黑线,分别连接到控制卡和LED单元板,黑线接控制卡和电源的GND,红线连接控制卡的+5V和单元板的VCC。每个单元板1条电源线,如图7-19所示。完成后,请检查,连接是否正确。

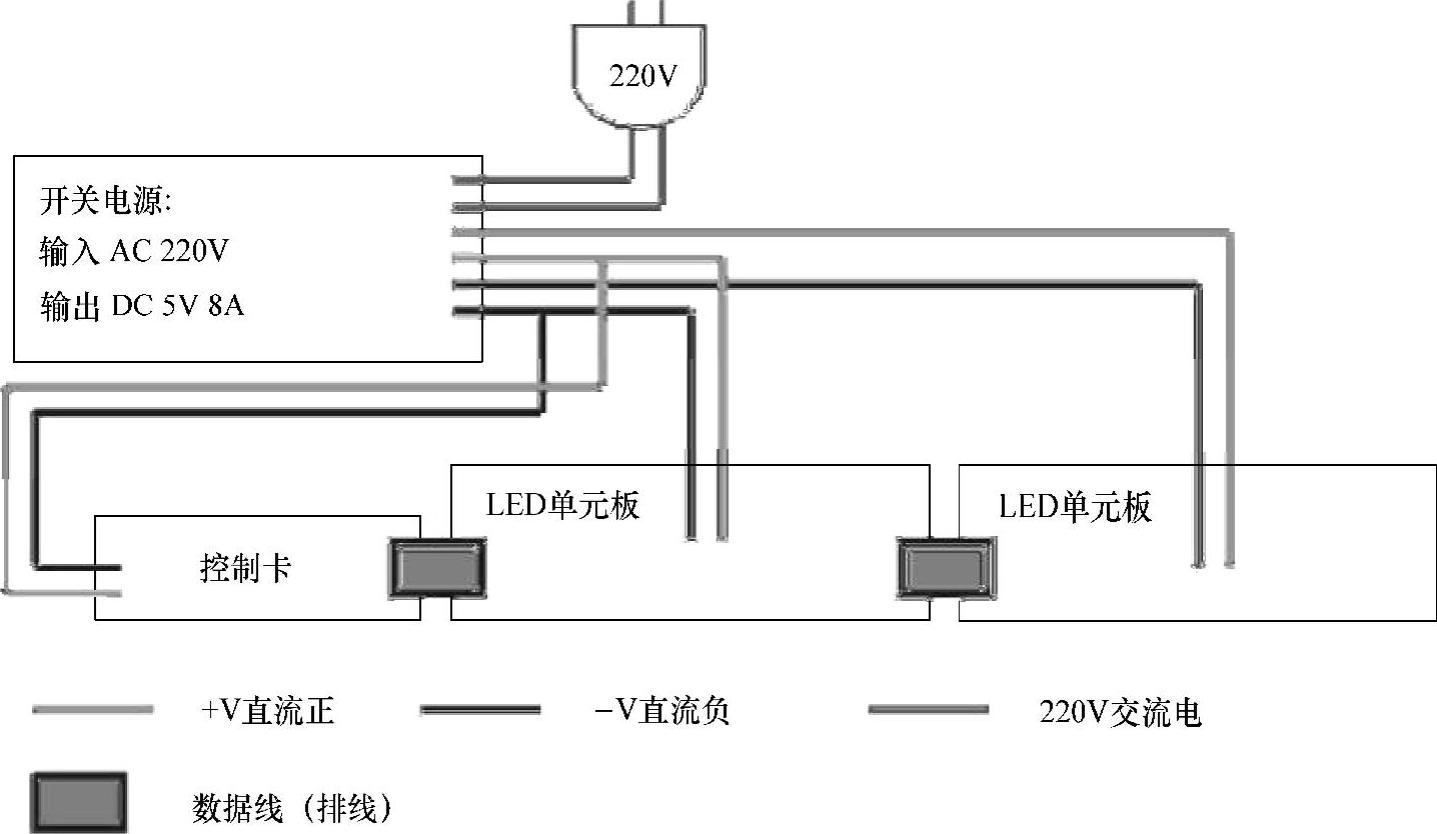

图7-19 电源连接示意图

3)用做好的排线连接控制卡和单元板,如图7-20所示。单元板有2个16PIN接口,一个是输入,另一个是输出,靠近74HC245/244的是输入,将控制卡连接到输入。输出连接到下一个单元板的输入。注意方向,不能接反。


图7-20 连接控制卡和单元板

4)连接RS-232数据线。用做好的数据线一头连接电脑的DB9串口,另一头连接控制卡,将DB9的5脚(棕)连接到控制卡的GND,将DB9的3脚(棕白)连接到控制卡的RS-232-RX,如图7-21所示。如果笔记本电脑没有串口,可到电脑城买条USB转RS-232串口的转换线。

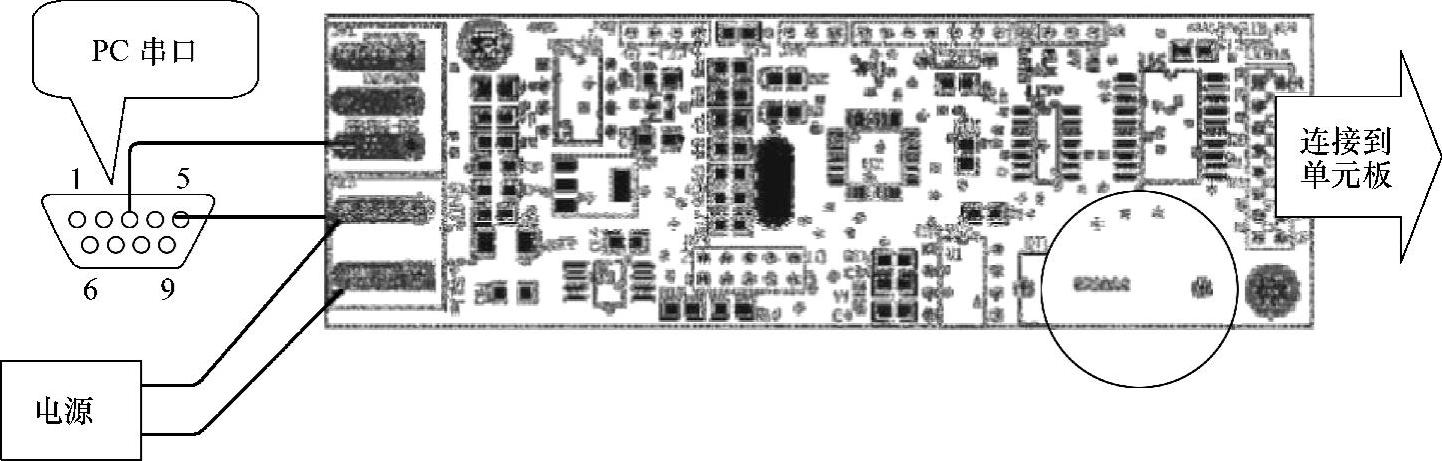

图7-21 连接RS-232数据线

5)再次检查连线,是否正确。

6)接通220V电源,正常情况下,电源灯亮,控制卡亮,屏幕有显示。如果不正常,请检查连线,或者查看错误检修。

7)打开下载的软件,设定屏幕的参数,发送字幕。具体方法参照软件使用说明。如果屏幕出现两个单元板显示相同的内容,请把用软件设定屏幕的大小为8个汉字。

4.屏幕显示参数设定

LED-Update更新连接界面如图7-22所示。


图7-22 LED设置软件界面

注意:

如果连接没有出现上述屏幕,则重新操作一遍,简易使用步骤是:选择连接到控制卡的PC串口→单击“直接发送到屏幕”,状态栏显示“SEND OK”→屏幕立即显示“在此输入显示信息”,如果没有显示→单击“检查串口”,直到错误排除。

1)设定屏幕参数。单击“设定屏幕参数”→在“重设编号密码”输入密码,默认密码为123456→打勾“重新设定编号和屏幕大小”→选择“屏幕大小”,“屏幕新的编号”→确认无错后,单击“发送设置”,如图7-23所示。


图7-23 设定屏幕参数

2)批量信息保存到屏幕,自动循环显示。方法是:在信息框“在此输入显示信息”输入要显示的内容,选择“效果”和“重复次数”,然后单击“提交到列表”按钮,将信息保存到列表→重复上述步骤→单击“保存列表到屏幕”,将列表里面的信息保存到屏幕里面。这样即使断电,信息也不会丢失。

3)删除信息

① 如果要全部删除屏幕里面的信息,选择“全部删除”,单击“删除信息”。

② 如果要删除某个位置的信息,在“全部删除”中选择要删除的位置→单击“删除信息”按钮。

4)发送独立信息

① 在信息框,输入要显示的内容。

② 在“不保存”中选择“不保存”临时显示,断电将消失;“添加”保存到屏幕,不会覆盖已经存在的信息;在“覆盖”中选择“记录号”将信息保存到指定的位置,如果该位置已经有信息,将被覆盖。

5)列表的保存和打开。单击“保存列表”,可以保存列表为文件。单击“打开列表”,可以打开已经存在的列表文件。

6)替换图片。如果想将软件横眉的图片替换成自己喜欢的图片,可将程序目录下面的图片文件head.bmp和updata.bmp替换成自己需要的图片。可用记事本打开oem.dll,修改里面的内容。

5.外框制作

1)支架制作。根据不同的应用场合,外框要求不一样。内嵌安装时不需要外框,但需要一个安装支架。安装支架一般用铝型材,比较轻便,切割加工容易。单元板背面有安装用的铜柱是用来把单元板固定在支架,如图7-24所示。

支架应该长一点,预留灯箱的安装孔,把单元板、控制卡、电源都固定在支架,数据线和220V电源线要绑在支架上,绑好并打个结。这样,一个最简单的屏幕就组装好了,可以拿去安装在其他设备上面,如灯箱。

2)简易框制作LED条屏需要一个框,可用铝合金型材做(例如截面是正方形的空心铝条),如图7-25所示。如果屏幕背景小,可以把单元板直接固定在外框,只要强度足够,就不需要做支架。

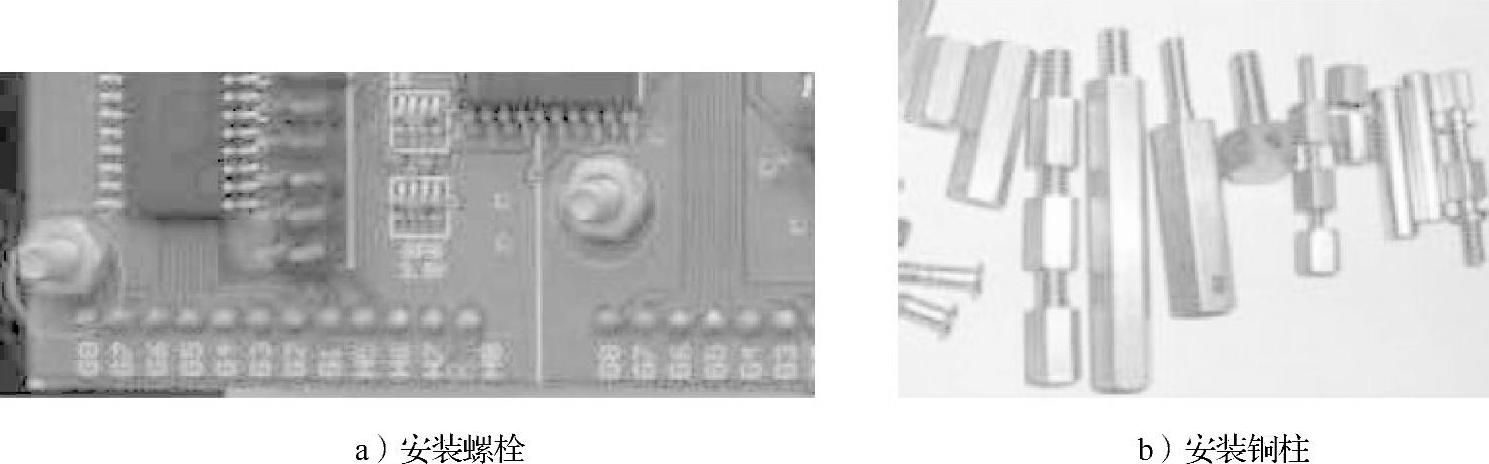

图7-24 安装螺栓和铜柱


图7-25 制作LED条屏框

6.常见问题处理

1)无显示。检查电源连接,确认电源灯和控制卡上灯是否亮,测量电源控制卡、单元板的电压是否正常。如果电源正常,应检查控制卡与单元板的连接,一般可采用替换配件的方法来排除错误。

2)显示混乱的处理见表7-8。

表7-8 显示混乱的处理


3)无法更新屏幕数据

① 采用广播地址发送。看看是不是屏幕编号错了。

② 检查串口号是否正确,串口是否被占用。

③ 检查连线是否正确,是否断了。
