LED广告字的设计和应用技巧
【摘要】：LED广告字的制作与LED灯箱相比，稍微复杂一点，因为LED广告字在制作时，需要做前面设计。LED户外广告的主要电源线一般选用铜芯线。图7-2 单色灯串安装效果注意：LED长脚为“+”极，短脚为“-”极。
LED广告字的制作与LED灯箱相比，稍微复杂一点，因为LED广告字在制作时，需要做前面设计。
1.LED广告字的设计
（1）绘制字体并进行字体孔位排列
① 绘制字体。字体可用软件Coreldraw9、Coreldraw12进行绘画，绘画时的尺寸一般有两种：一是根据客户提供的字样及尺寸；二是按客户要求设计并自定字体及尺寸。
LED发光字在设计时必须考虑光源安装的因素，所以在绘制字体、制作效果图等常规步骤之外，还需要进行字体的孔位排列。当然，使用亚克力材料来做LED发光字可以不打孔。
② 孔位排列。利用可用软件Coreldraw9、Coreldraw12或AutoCAD进行孔位排列，注意根据实际需要制作像素点距，效果如图7-1所示。
图7-1 孔位排列效果图
（2）制作效果图
效果图分为动态效果图和静态效果图两种。静态效果图可以用软件Photoshop或者Coreldraw9、Coreldraw12制作，一般是将现场拍到的照片进行效果制作，制作后的效果比较接近安装后的效果，但不能动态变换。动态效果图采用软件Flash或者Photoshop CS2以上版本制作，可以显示LED灯光变化的效果，在变化比较繁琐的时候采用软件Flash制作，当变化简单的时候可以用软件Flash或者Photoshop CS2以上版本制作。
（3）绘制施工图
根据实际情况，与客户协商之后用绘图软件（AutoCAD、Photoshop、Coreldraw9、Corel-draw12等）绘制施工图，在施工图上应该体现安装时的具体位置、材料等，并尽量详细。
2.材料准备
LED广告灯通常选用铁壳字，铁壳字材料一般选镀锌板材，板材型号分为0.6mm镀锌板和1.0mm镀锌板两种。铁壳字边缘有包边，包边尺寸后面突出1mm，与字体焊接在一起。
（1）字体加工
① 批量制作。有条件的可采用数控冲孔及切割。若没有冲床设备，则也可以用人工加工的方法制作字体。间距用电钻钻孔，一般LED中心间距为10～30mm，间距越小，亮度越高，成本越高。
② 焊接。将已经加工好的字体用氢焊、锡焊或者电焊焊接。
③ 对焊接完毕的字体进行烤漆或者手工喷漆。
（2）线材
线材分为单芯线、两芯线、三芯线、六芯线等，可根据需要选用。LED户外广告的主要电源线一般选用铜芯线。单芯线为线规（美规）22AWG，分为红色和黑色两种，用于相线和零线。三芯线由红、绿、蓝（R、G、B）三色组成。六芯线型号为6×0.5mm 300V PVC外套，由红、绿、蓝、棕、黄、黑6种颜色的线组成。选择导线截面积有3个依据：电流、电压降（线损）和机械强度。
① 通过计算，根据电流来选择导线截面积是其最主要的依据，并根据不同的敷设方法、环境温度来选择，见表7-2。

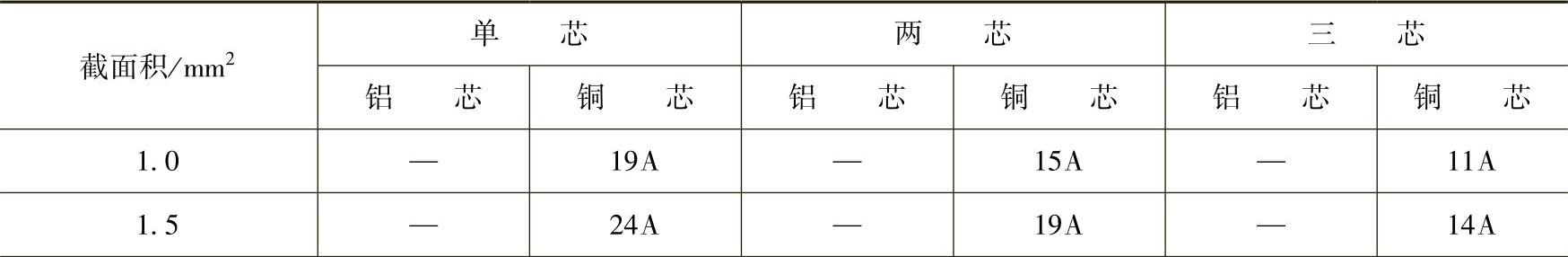

表7-2 500V护套线（BW、BLW）的允许截流
（续）
② 如果供电电源线较长，则先依据电流选择导线截面积，进行电压降（线损）计算，规范要求电压降（线损）必小于5%。电压降（线损）过大会影响广告牌显示效果，甚至影响正常显示。如果电压降（线损）大于5%，则要提高导线的截面积，使之符合设计要求。
③ 对于室外架空线敷设，必须考虑机械强度。不管其电流多小，铜导线截面积必须大于或等于2.5mm2，铝导线截面积必须大于或等于4mm2。
（3）线损
我国目前大多采用三相四线制低压供电系统，即380V/220V中性点直接接也低压供电系统，该供电系统具有三条相线A、B、C和一条零线。零线由变压器二次侧中性点引出，而二次侧中性点又直接接地与大地零电位连接，因此称为零线。在三相四线制低压供电系统中它既是工作地线，又是保护零线，现在称为PEN线（PE是保护零线，N是工作零线），表示工作零线兼做保护零线，俗称“零地合一”。不论N线还是PE线，在用户侧都要重复接地，以提高可靠性。但是，重复接地只能在接地点或靠近接地的位置接到一起，但绝不表明可以在任意位置特别是户内可以接到一起。应用中最好使用标准/规范的导线颜色，A线用黄色，B线用绿色，C线用红色，N线用淡蓝色，PE线用黄绿色。
在220V供电时就要对三相四线供配电线路的工程进行快速估算，其快速估算方法如下：
① 前提条件：
线路要输送的最大负荷功率P（kW）。
输电距离L（m）。
导线的截面积A（mm2）。
② 计算办法：
算出已知的负荷距M1＝P×L（kW·m）。
算出基准负荷距M2＝20×（A/2.5）×6×1.7（kW·m）。
电压损失＝M1/M2。
根据所用导线修正，见表7-3。
表7-3 修正公式表
注意：感性负荷时修正，阻性负荷时不修正。
只要测试其中前端电压的大小和末端电压的大小，一对比便知道线损是多少。
（4）控制单元
控制单元采用全彩LED控制系统，有与开关电源连接的DC 48V和DC 12V两种。
（5）配电箱
一般设置两种配电箱：户外设置防水配电箱和室内设置普通配电箱。
3.LED广告字的制作与组装
灯串在制作中必须注意正、负极的正确连接。灯串的制作分为单色灯串制作、RGB灯串轮廓制作和全彩四段字体制作三种。
（1）单色灯串制作

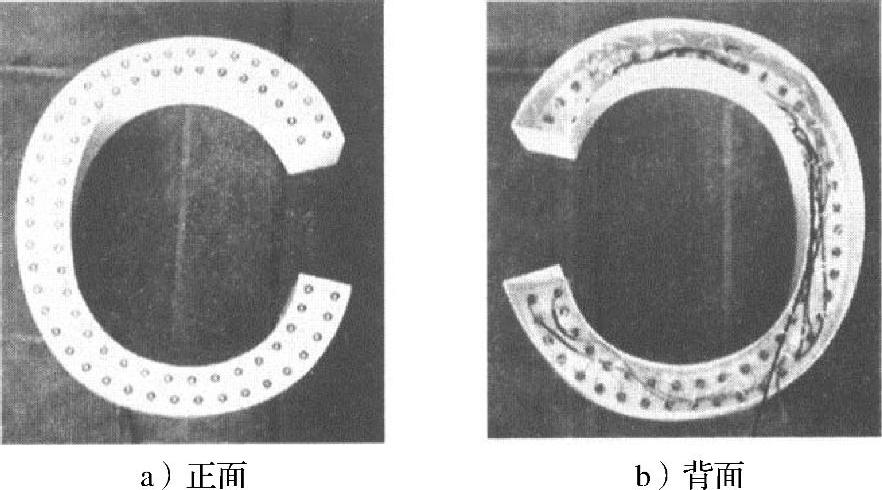

单色灯串制作包括单色灯串的插灯和配线。单色灯串的插灯和配线比较简单，把钻好的孔清理干净，进行逐一插灯。在插灯的时候，把灯插入字中相应的孔即可。LED灯按“+”、“-”极依次串联焊接，不能有松动的地方，最后产生一个正极（作为标记A）和一个负极（作为标记K）。单色灯串安装效果，如图7-2所示。
图7-2 单色灯串安装效果
注意：
LED长脚为“+”极，短脚为“-”极。还可用亮管后部有个小缺口的地方为“-”极这一标识，来区分正负极。
（2）RGB灯串轮廓制作
RGB灯串每三个孔为一组，三个孔呈“品”字排列，红色灯珠插在最上面。在字的正面，蓝色在“品”字排列的左下位置，绿色在“品”字排列的右下位置。
（3）全彩四段字体制作
① 字体的划分。把整个字从上到下分成四段，每段之间用笔在字的背面标出分界线并标出段数，然后进行插灯和配线。
② 灯串的插灯。全彩灯串的插灯与RGB灯串的插灯一样，但要注意灯串要在每段之内，不能跨越两个段。
③ 灯串的配线。在给灯串配线时只要注意“字分四区，每区四线，线分正负，正极相连”的要领即可。完成之后要测试所有灯串点亮是否正常，如果工作正常，则把各灯的配线分别用扎带扎好固定，然后在接线部分打上防水胶，灯串的制作就完成了。
注意：
将各组串联亮管的正极接入控制器的公共正极端（红线），各组串联亮管引出负极接入控制器的各控制负极（绿、黄、黑、白线）端。
4.全彩控制系统的安装
当整个字体分成几段进行颜色变换的时候要使用全彩控制系统。全彩控制系统分为主控器和分控器，整个控制电路连接示意图和实物图，分别如图7-3、图7-4所示。

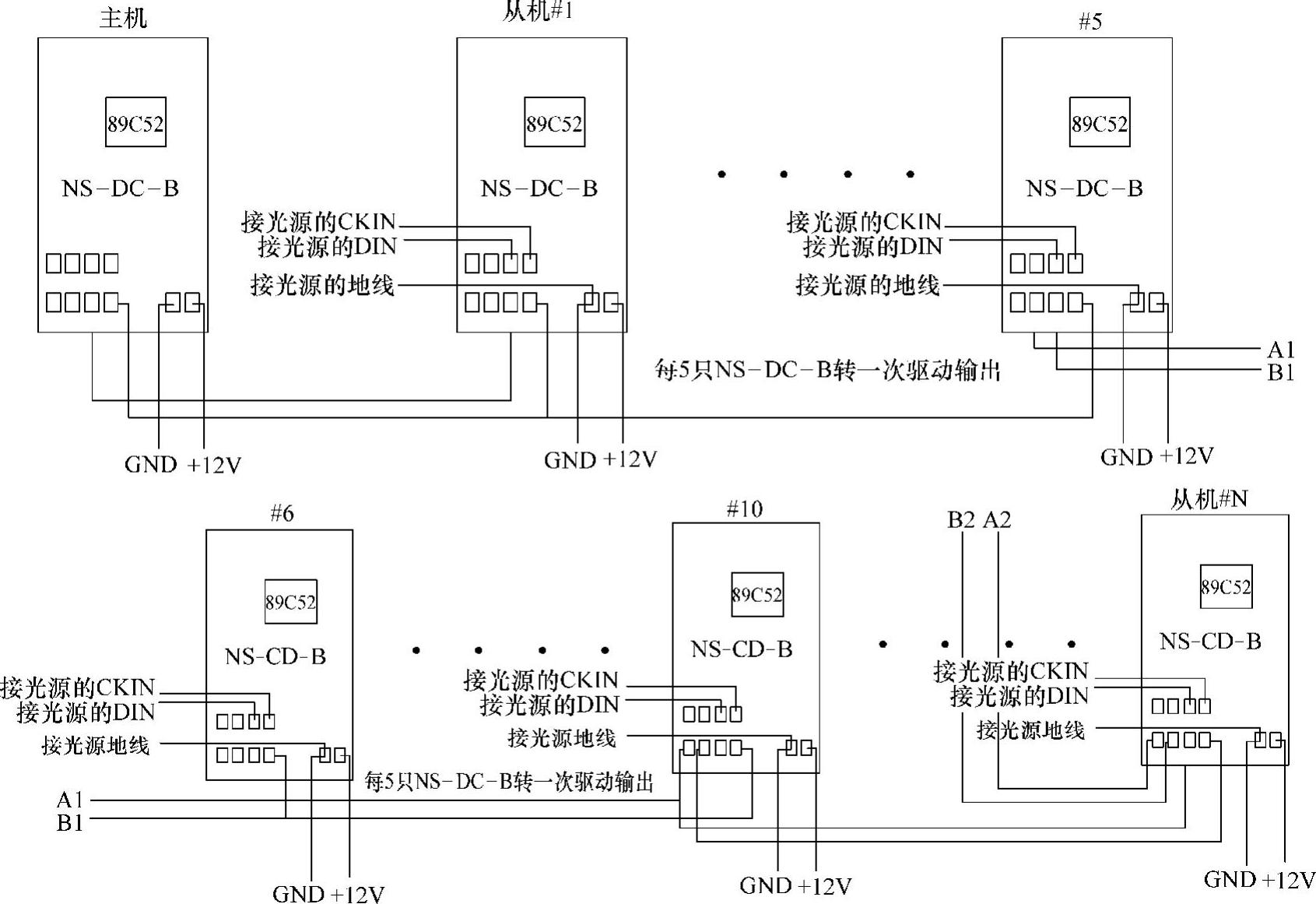

图7-3 控制电路连接示意图
注：1.信号线使用2×0.75mm2双色双绞屏蔽线，电源电压为+12V。
2.控制器与光源需要共地，单控制器所接光源地线需要首尾级联，不能只用电源共地，即光源可以单独供电，但控制器、光源间的地线必须首尾相连。
5.现场施工
LED广告灯箱的安装主要有铝塑板面的安装、墙壁安装、三脚架安装、焊接且字体后面加装铝合金板条安装、立式安装等5类。
（1）铝塑板面的安装
铝塑板面的安装即把LED广告灯箱安装在铝塑板上。
（2）墙壁安装
墙壁安装即把招牌安装在墙壁上。
（3）三脚架安装与焊接且字体后面加装铝合金板条安装
三脚架安装一般在字体后面加装铝合金条配合安装，以美观和坚固。
（4）立式安装
立式安装即把字体立起来固定的安装方法。
图7-4 控制器实物图
