LED广告灯箱是如何打造的？

2023-06-15 历史故事版权反馈

【摘要】：LED灯箱的制作材料① 外框：一般用铝合金型材制作。下面以1.5m×0.5m的四个字的灯箱为例来计算LED的数量。⑤ LED的选用和安装。LED质量直接影响灯箱的亮度，因此LED灯箱应选用高亮或者超高亮LED，发光角度为30°～45°。由电源功率计算LED的数量：N＝P电源功率/PLED功率（7-1）注意：LED功率是指LED的耗散功率。

传统灯箱一般用灯片或是PC板来制作，它可以耐高温达145℃，耐低温达-45℃，其内部一般装有荧光灯管。灯箱可分为超薄灯箱、滚动灯箱、吸塑灯箱、动感灯箱、镜面感应灯箱、节能灯箱、灯杆灯箱等。

1.灯箱的结构

（1）框架及面罩

大型灯箱的主要构件为钢塑结构，底座及边框采用钢或不锈钢结构焊接而成，图案外罩采用玻璃板、有机玻璃板、灯箱布等。小型门头、杆式、悬挂式灯箱主要构件为钢或注塑框架，图案外罩多采用玻璃、有机玻璃或透明塑料板。

（2）图案印刷载体

灯箱的印刷载体按其结构及制作工艺，可采用合成纸、喷绘胶片、自黏性背胶胶片、灯箱画布等材料。

（3）辅助光设施

灯箱的辅助光（俗称打光）依据其图案画面的结构、承印材料、印刷墨层厚度、图案幅面等进行打光设计，画面质量及均匀性、柔和度高。

除此之外，还有一种灯箱厚度仅为2～13cm的超薄灯箱，因为其具有节能性：它比传统灯箱省电达80%以上；环保性：超薄灯箱95%以上的材料可以回收；美观性：不受因灯片的发性而黄化等诸多原因，被广泛使用。超薄灯箱可以分为EEFL绿色节能超薄灯箱和导光板超薄灯箱两种。

2.LED灯箱

近年来，随着LED灯的广泛使用，LED灯箱采用宽广视角的高亮度LED为光源，以都能购买到的装潢材料为箱体，只需简单的制作工具（如电烙铁、手电钻、冲击电钻、热熔胶枪等），制作速度快，工艺简单。LED灯箱的颜色醒目，白天夜晚效果都很好，是很有发展潜力的户外广告品。

（1）LED灯箱的制作材料

① 外框：一般用铝合金型材制作。

② 光源：高亮度LED。

③ 面板：铝合金板或PVC板。

④ 支架：一般用铝合金支架。

⑤ 控制器：单路控制器、多路控制器等。

⑥ 固定用螺钉、电工胶布。

（2）LED灯箱的制作工具

① 电动工具：手电钻（mm的钻头）、冲击电钻或电锤（安装在外面或上门安装时使用）。

② 旋具：十字螺钉旋具、一字螺钉旋具。

③ 电烙铁、尖嘴钳、小剪刀、热熔胶枪。

④ 量具：5m卷尺、直尺。

⑤ 记号笔（用于做记号）、试电笔（用于安装时测试电压或电流）或者万用表。

（3）尺寸的数据计算

① 底板模具横向或竖向分割的算法

a.用总长度减去底板两侧的留边尺寸等于模具的总长度。

b.用剩下要制作模具的总长度除以等份分割的块数等于要制作底板模具的尺寸a.。

c.用总宽度减去底板两侧的留边尺寸等于要制作底板模具的尺寸。

d.尺寸a.减去5cm，作为两块底板拼接时缝隙的损耗。

e.最后的总尺寸，由成型的多块PC底板拼接在一起后，由底板的两侧决定。

② 模具横向、竖向均全部分割成若干块的算法

a.用总长度减去底板两侧的留边尺寸等于剩下要制作模具的总长度。

b.用剩下要制作模具的总长度除以等份分割的块数等于要制作底板模具的尺寸b.。

c.用总宽度减去底板两侧的留边尺寸等于剩下要制作底板模具的总宽度。

d.用剩下要制作模具的总宽度除以等份分割的块数等于要制作底板模具的尺寸c.。

e.把b.和c.分别减去5cm，是两块底板拼接时缝隙的损耗。

f.最后的总尺寸，由成型的多块PC底板拼接在一起后，由底板的两侧决定。

③ 成型尺寸。成型后底板的留边尺寸为2～3cm。成形后的字，在不同情况下的留边尺寸有以下三种情况。

a.字与底板拼接时，留3cm左右的边。

b.字单独做箱体时，留1cm左右的边。

c.字压制后需要人工再围3～5cm的边，字的留边尺寸为5cm左右。

④ LED或LED模块数量的计算。LED与LED的间距标准为8cm×8cm，同时也采用8cm×10cm或10cm×10cm的间距。下面以1.5m×0.5m的四个字的灯箱为例来计算LED的数量。在做灯箱前要在板上做出设计的字样或者图案，用手电钻或雕刻机打出与LED直径大小一样的孔。

a.35cm×35cm的字要用100PCS的LED（发光二极管），4个字的就是400PCS的LED（发光二极管）。

b.灯箱外围的跑马灯的规格为40PCS/m，灯箱一周大约4m，总共要用160PCS的LED。

c.字和跑马灯总共要600PCS的LED（发光二极管），要考虑产品因素和施工时人为损坏等因素。

⑤ LED的选用和安装。LED质量直接影响灯箱的亮度，因此LED灯箱应选用高亮或者超高亮LED，发光角度为30°～45°。LED工作时，每个回路电流控制在15～20mA，所以每组回路要多大功率的电阻和电阻值，可以通过计算算出，见表7-1。

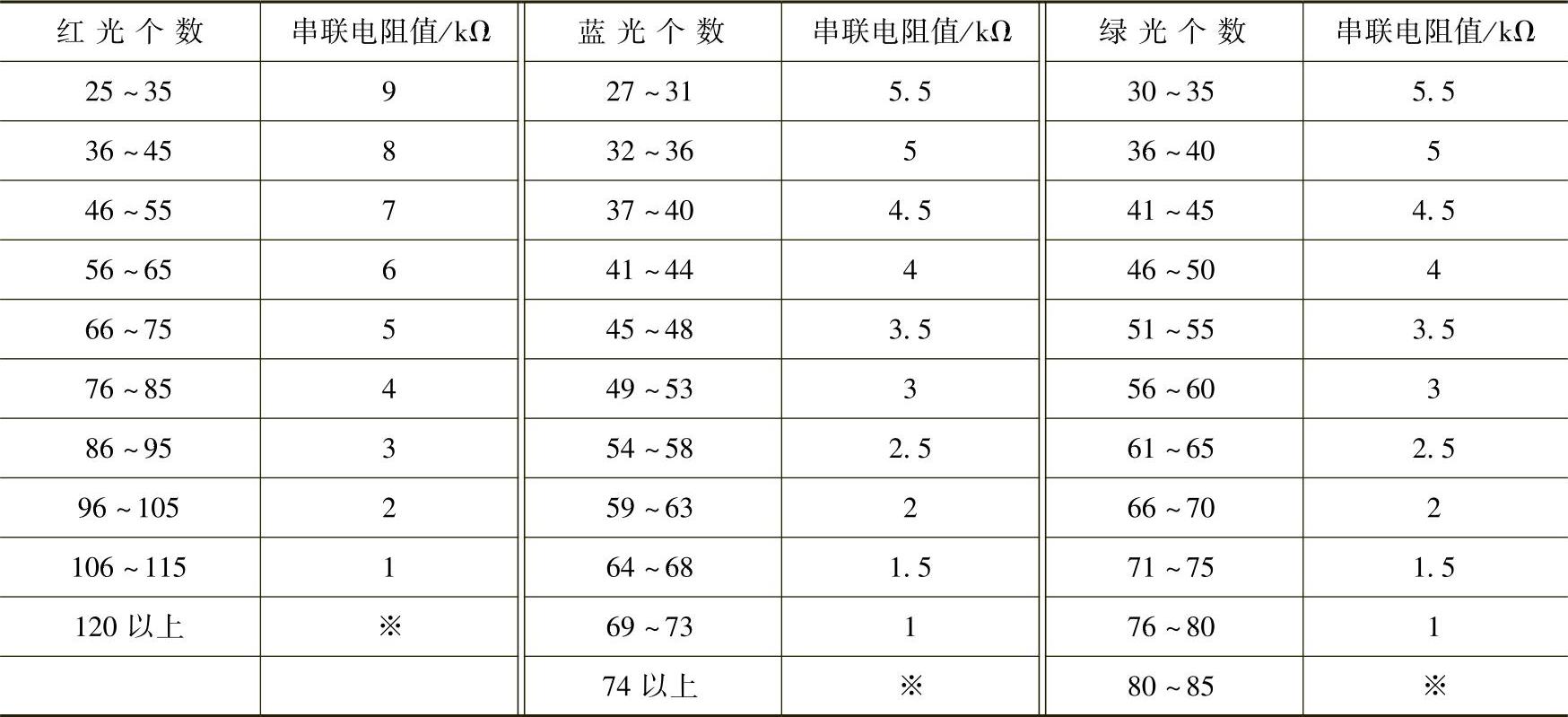

表7-1 电阻值与LED灯个数之间的关系

注：1.表中加“※”号的不推荐选用，当串联亮管个数接近或超过带“※”号的个数时，易引起电路不稳定，宜分为两组串联亮管或更多组串联亮管，然后再把各组串联亮管并联连接为一组。

2.红光组字上限为96～105个，蓝光组字上限为59～63个，绿光组字上限为66～70个。

3.电阻用2W、1～2kΩ水泥电阻或4W、1～2kΩ水泥电阻。

4.计算：电阻值＝（220-单组灯管数×单只灯管工作电压）V÷18kΩ。

5.当串入各组串联亮管中后，电阻无正负极之分，电阻一端接各组串联亮管中的引出极“-”（负）极，另一端接到亮管控制器的负极。

6.与所搭配的串联电阻关系如下：红光亮管工作电压1.8～2V，绿色亮管工作电压3.2～3.4V，蓝色亮管工作电压3.4～3.6V，工作电流是0.018～0.03A，消耗功率小于0.1W。

一般情况下，根据电源的功率来定LED的个数：

a.对于恒压驱动方式：由已知的输出电源电压计算每支路串联LED数量及并联支路数。

由电源功率计算LED的数量（即取所得数据的整数）：

N＝P_电源功率/P_LED功率（7-1）

注意：

LED功率是指LED的耗散功率。

计算每条支路的LED个数：

N₁＝U_电源/U_LED （7-2）

注意：

LED个数取整数，而且要取最大值。

计算并联支路数：

支路数N₂＝N/N₁ （7-3）

注意：a取整数。

U_LED值依不同发光颜色各有不同，用稳压电源驱动LED时，为了控制电流，通常需要串联电阻。

b.对于恒流驱动方式：由已知的电源输出电流及LED的电流值计算并联支路数及每支路数量。

计算并联的支路数（取所得数据的整数，取最小值）：

支路数N₃＝I_电源/I_LED （7-4）

计算支路串接LED个数：

N₄＝N/N₃ （7-5）

在箱底底部选好位置后，把LED先用502胶水或3秒胶粘好，之后用玻璃胶或快干胶打在LED两侧即可。如果选用双面胶粘贴安装方式，则要注意保证表面干净、干燥，无油污。在安装前打磨安装表面，以粘贴牢靠。如果采用模块粘贴安装，则在粘贴排列完成后，再在适当位置用塑料胶或各加一个螺钉加固，确保安装牢靠。

（4）灯箱制作的步骤

① 在板上做出需要的字样或者图案。

② 用手电钻或者雕刻机打出与LED直径大小一样的孔。

③ 每个字或图案里的LED灯为串联。

④ 字与字或图案与图案之间一般为并联。

⑤ 所有的LED灯连接好以后，用热熔胶枪固定密封，以防脱焊和进水。注意，LED任意两引脚一定不要短路。

⑥ 根据所需连接控制器不同的线，展示出不同的闪烁效果。

（5）箱体质量检查

文字要主次分明，颜色要搭配合适，充分利用色彩的对比，反差要大，色彩上要求鲜明、醒目。字体尽量要大，颜色的对比使字体不会显得拥挤，而且充分利用面板。

近年来，流行的灯箱底色为红色、黄色。若灯箱面板上有实物图片，造型一定要好看，起到画龙点睛的作用，一目了然，否则会破坏灯箱的整体形象。检查灯箱的整体外观，不仅要看是否方正，边角、边的接缝如何，最大的质量标准在于字体的排列是否好看、方正。在装配之前一定多检查几遍。

（6）制作注意事项

① 做灯箱或粘贴字时，一定要分清楚哪一边靠墙体，在靠墙体一边的下侧引出电线，在两侧均引出电线会影响美观。同时应注意防水。

② 粘贴字时，有机胶水、瓶、盖不要放在有机板面上，否则瓶、盖上流下来的胶水会把板面弄脏。操作时，笔或针管不要蘸满胶水，以防滴在板面上，影响美观。粘好后，一般盖上一张报纸起保护作用。
