【摘要】：LED洗墙灯又叫线形LED投光灯，常用于建筑装饰照明，勾勒大型建筑的轮廓。目前，大功率LED洗墙灯（窄角度）的最远的有效投射距离为20～50m。在选择LED大功率洗墙灯时必须考虑以上参数。LED洗墙灯体积比较大，散热比较好，所以在设计方面也大大减少了难度。

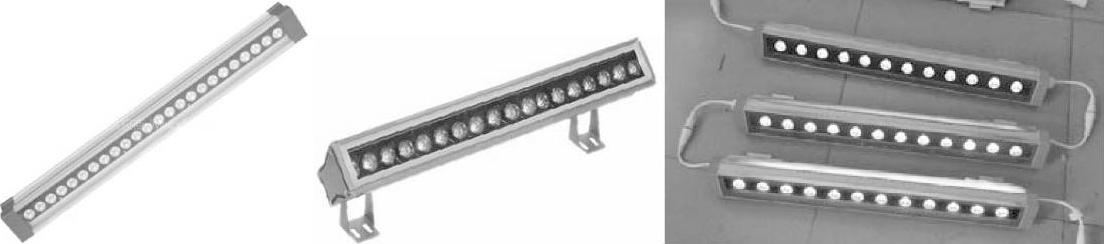

LED洗墙灯又叫线形LED投光灯，常用于建筑装饰照明，勾勒大型建筑的轮廓。市面上常用的LED洗墙灯，如图6-16所示，其参数如下：

图6-16 LED洗墙灯

1.工作电压

LED洗墙灯的电压为AC 220V、AC 110V、DC 36V、DC 24V、DC 12V，在选择LED洗墙灯时应注意相对应的输入电压。

2.工作温度

洗墙灯通常用在户外，所以对温度的要求也比较高，工作于-40～+600℃。但洗墙灯外壳是用散热比较好的铝做的，所以一般都可以满足温度要求。

3.LED灯珠数

洗墙灯的LED灯珠数量为9个/300mm、18个/600mm、27个/900mm、36个/1000mm、36个/1200mm。

4.防护等级

防护等级是洗墙灯的重要参数，也是影响洗墙灯质量的重要指标。在户外使用时，要求防护等级都在IP65以上，同时对耐压、耐碎裂、耐高低温、耐燃、抗冲击老化等级也有要求。

5.控制方式

LED洗墙灯目前有两种控制方式：内控和外控。内控就是不用外接控制器，设计人员把控制系统设计在洗墙灯里面，其效果不能改变。外控就是外接控制器，可以通过调整主控的参数来控制。也有很多的洗墙灯支持DMX512的控制系统。

6.颜色规格

2段、4段、6段、8段全彩颜色，七彩颜色等。

7.发光角度

其发光角度一般有窄（20°左右）、中（50°左右）、宽（120°左右）三种。目前，大功率LED洗墙灯（窄角度）的最远的有效投射距离为20～50m。

在选择LED大功率洗墙灯时必须考虑以上参数。为了减少光损，需二次配光，对每个LED配置一个由PMMA制成的高光效透镜。

LED洗墙灯体积比较大，散热比较好，所以在设计方面也大大减少了难度。但在实际应用中，也会出现因恒流驱动做得不是太好而损坏的情况，所以怎么让洗墙灯能够更好地运行，重点就在控制和驱动方面。洗墙灯用得是1W的LED，通常是350mA的LED恒流驱动，目的是为了提高LED的寿命和光衰。根据其效率和稳定度来说，尽可能选择效率高的恒流源，这样可以减少能量的损耗和温度。

1.LED洗墙灯的设计

设计LED洗墙灯时，主要在LED RGB的基础上加一个DMX512大功率解码模块。通常使用的是江门思域DMX05系列模块作为驱动LED洗墙灯，接下来我们以DMX05V8B为例。

（1）DMX05V8B基础性能

其遵从标准的DMX512协议，占用3个通道（R、G、B各一通道），可由控制台直接控制；适用于洗墙灯、泛光灯、投光灯等各种大功率LED灯具；兼备自动寻址或手动设置地址DMX512方式和内置7色渐变效果自动切换。DMX05V8B模块外形如图6-17a所示。其原理图如图6-17b所示。在实际工作中要配合DMX512解码控制器一起使用。

图6-17 DMX05V8B模块外形与原理图

（2）技术指标

① 外观尺寸：62（L）×45（W）×12（H）（mm）。

② 宽电压输入：DC 8～30V，输出电流：320mA±20mA。

③ 灰度级别：256级。

④ 最大输出功率：24W（当30V输入时接24灯）。

⑤ 模块最大功率：小于30W。

注意：

使用优质直流电源供电。为了提高稳定性，输入电压与LED的总电压差越小越好。

（3）设备连接

功率输出端“R+、R-”、“G+、G-”、“B+、B-”分别对应三路输出LED的正极和负极；解码器之间的信号级联。

① 方式一：自动寻址。此时拨码开关1～8全为OFF；AI、BI、GND为信号输入端（其中AI对应DATA+，BI对应DATA-），连接上级（DMX512控制台或上一个解码器）的信号输出；AO、BO、GND为自动编号时的信号输出端（其中AO相当于DATA+，BO相当于DATA-），做标准DMX512总线并信号接法时不需要。

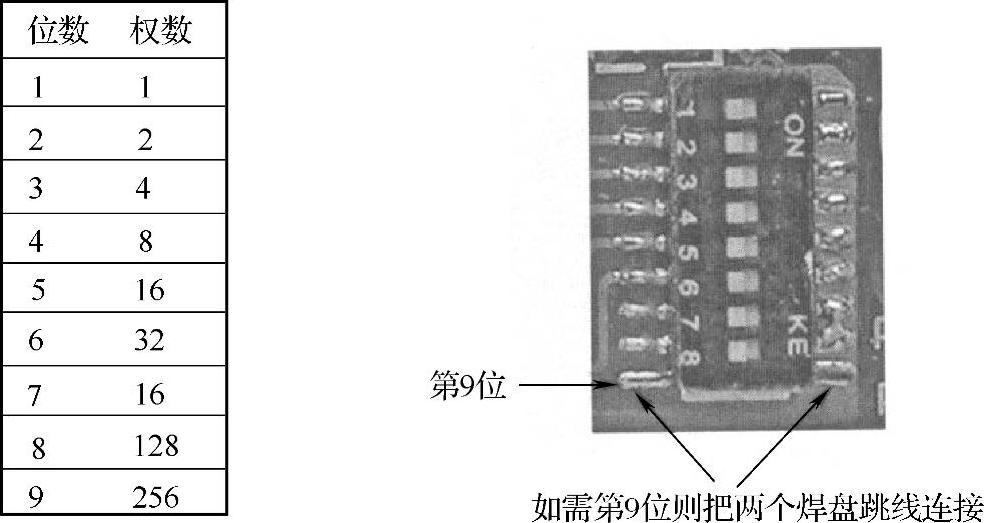

② 方式二：手动选择模块地址，如图6-18所示。

图6-18 手动选择模块地址

输入信号采用总线并联方式，从AI、BI、GND输入，AO、BO、GND不连接，通过拨码开关对通道进行选择。

注意：

拔码开关只有8位，如用到第9位，则用导线把第9位短接。对应的模块地址转换成拔码开关表示公式：把地址依次减最大的权数直到结果为0。

例如：模块地址码要设定112，则112-64＝48，48-32＝16，16-16＝0；112地址码对应的拔码开关应该是5，6，7位拔到ON位置；再如，模块地址码要设定183，则183-128＝55，55-32＝23，23-16＝7，7-4＝3，3-2＝1，1-1＝0；那么183地址码就应拔码开关应该是1、2、3、4、5、6、8位拔到ON位置。
