LED埋地灯的设计与组装技巧

2023-06-15 历史故事版权反馈

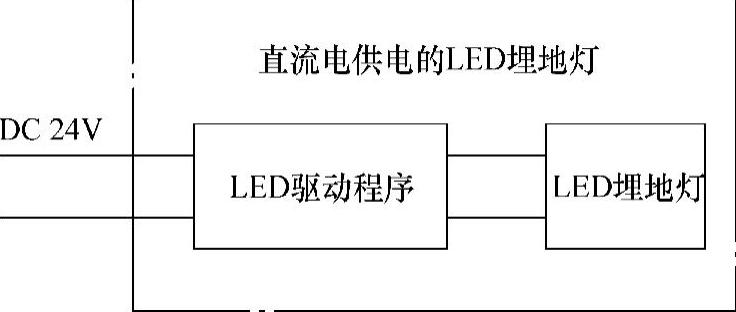

【摘要】：常用的LED埋地灯有7种尺寸规格、5种电压、3种灯罩可供选择。交流电供电的LED埋地灯电路原理，如图6-14所示。2）采用直流电供电的LED埋地灯，将电源的正、负极与LED埋地灯引出线的正、负极连接即可。5）连接完毕、检查无误后，将LED埋地灯灯体装入筒内，用螺钉固定，再依次将密封圈、钢化玻璃和压板装上，用螺钉拧紧。

LED埋地灯（又称LED地埋灯）灯体为压铸或不锈钢等材料，坚固耐用，防渗水，散热性能优良；面盖为304#精铸不锈钢材料，防腐蚀，抗老化；硅胶密封圈，防水性能优良，耐高温，采用高强度钢化玻璃，透光度强，光线辐射面宽，承重能力强；所有紧固螺钉均用不锈钢；防护等级达IP67；可选配塑料预埋件，方便安装及维修。市面上常用的LED埋地灯，如图6-13所示。

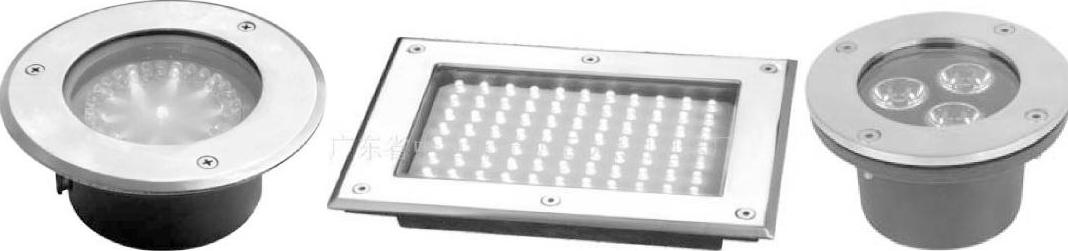

图6-13 常见的LED埋地灯

大功率LED埋地灯的输入电压为AC 220V，光源可采用标准小功率（SMD3S28）和大功率1W光源，广泛用于绿化带、公园、草坪、庭院照明、步行街、停车场、广场夜景照明。

常用的LED埋地灯有7种尺寸规格、5种电压、3种灯罩可供选择。7种尺寸规格为ϕ60×H80mm、ϕ68×H80mm、ϕ68×H87mm、ϕ90×H102mm、ϕ100×H102mm、ϕ110×H102mm和ϕ110×H110mm。5种电压为DC 12V、DC 24V、DC 100V、DC 120V和DC240V。3种灯罩为斜角边缘和玻璃透镜、平角边缘和玻璃透镜、斜角边缘和曲线玻璃透镜。

1.LED埋地灯的安装

1）安装LED埋地灯时要与土建工程配合，如挖沟、预埋线管等工作，其施工安装电路按照设计图样进行。

2）将电源进出线从预埋线管底部的孔中穿出，再将预埋件放入地面预埋孔内固定，外部夯实或者在周围浇筑混凝土，使其固定。

2.灯体安装及电气连接

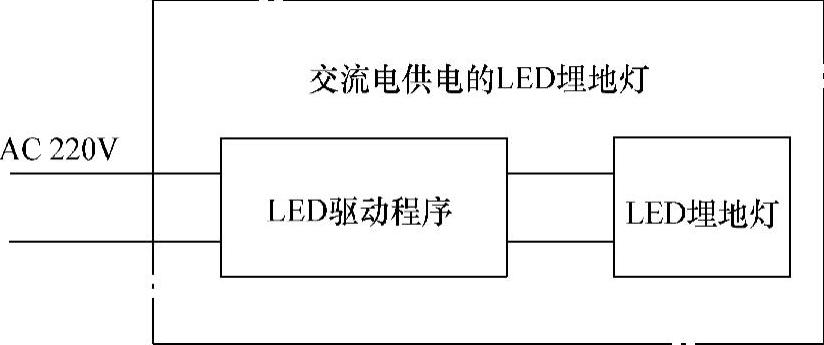

1）采用交流电供电的LED埋地灯，将交流电源的相线与LED埋地灯引出线的红（或棕）线相连接，零线与LED埋地灯引出线的蓝线相连接，将保护地线与LED埋地灯的黄、绿线相连接（如果有黄、绿线时）。交流电供电的LED埋地灯电路原理，如图6-14所示。
