LED城市主干道路灯的实际应用案例分享
【摘要】：LED灯具可实现0～100%连续调光，可根据环境光照及交通状况灵活调整光输出，在保证照明质量的同时降低不必要的功耗。LED灯具寿命长，在良好的散热条件下可达50000h，光衰小，有效降低了维护工作量，减少了运行成本。因前面已介绍路灯的组装，本处不再多讲，该事件中大功率LED路灯应用于城区主干道时的照明效果如图5-29所示。
城区主干道：道路长3.1km，宽32m。
布置方式：在道路两侧机机动车与非动车隔离带双侧对称布置。
路灯数量：313盏。
光源功率：主干道为27×5W＝135W，非机动车道为16×5W＝80W。
灯具配光：采用三次配光设计。LED芯片输出光方向性强，具有良好的一次配光特性，每个LED的安装位置及投光方向可单独设置，并随反射器的曲面而分布以实现良好的二次配光，利用反射器作为最终的第三次配光。
灯杆高度：10m（光源与路面的距离）。
挑臂：1m（双挑）。
杆距：28m（对称排列）。
平均照度：18lx。
非机动车道均匀度：0.4。
机动车道均匀度：0.35。
LED路灯经三次配光设计使大部分光直接投射到路面，灯具整体光效达50lm/W。LED光源输出的白光的显色性达65，色温适中（5000～6000K），与钠灯相比，光色更为自然。按中间视觉理论，白光LED具有较高的中间视觉等效光效，即在中间视觉条件下的亮度提高约40%，而此时“黄光”高压钠灯的等效光效要降低约30%。虽然中间视觉理论依据人眼感官，现在还处于争议中，并无确切的标准，但LED的高显色性无疑有助于驾驶员及行人识别目标，在同样的路面亮度下能提供更好的通行条件。LED灯具可实现0～100%连续调光，可根据环境光照及交通状况灵活调整光输出，在保证照明质量的同时降低不必要的功耗。LED灯具寿命长，在良好的散热条件下可达50000h，光衰小，有效降低了维护工作量，减少了运行成本。
因前面已介绍路灯的组装，本处不再多讲，该事件中大功率LED路灯应用于城区主干道时的照明效果如图5-29所示。

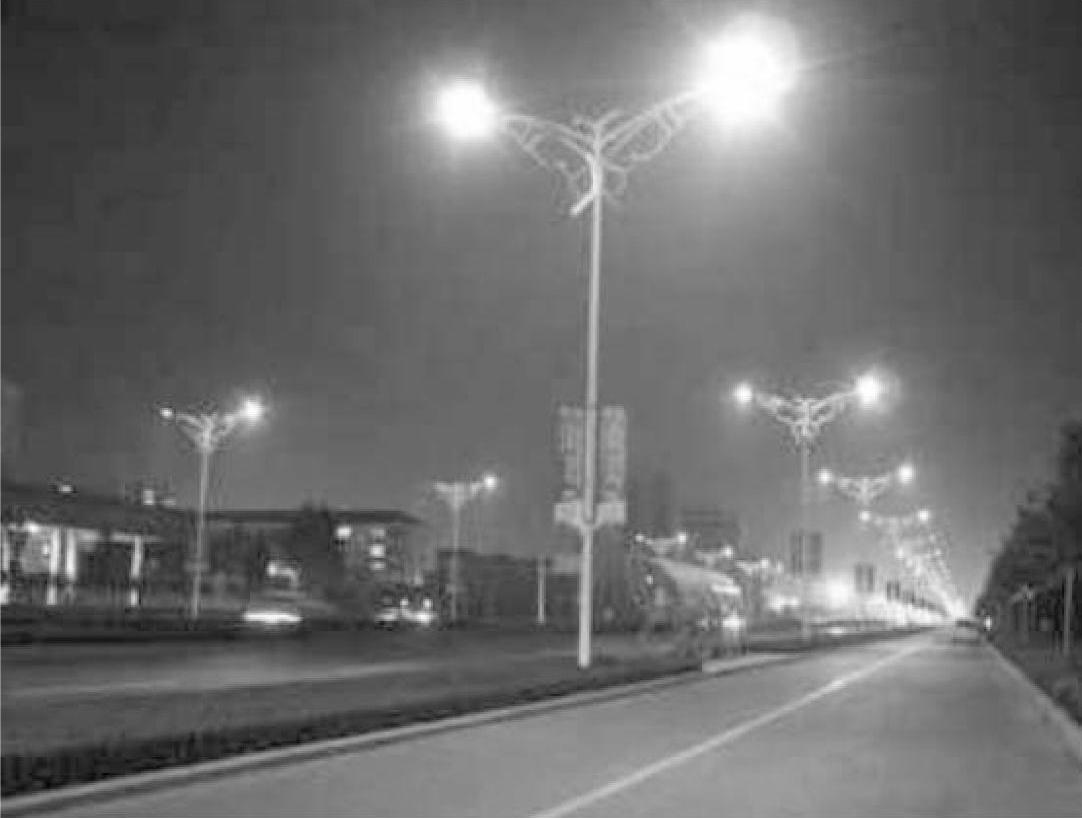

图5-29 主干道照明效果图
