1.LED路灯的组装

（1）外观检查

① 灯体支架外观检查。检查焊接的地方是否有裂痕（标注为“1”的地方）；检查灯架与灯体散热器螺钉固定的连接位是否焊反或有变形，以免螺钉装不上去（标注为“2”的地方），如图5-13所示。

② 海底螺钉外观检查。检查海底螺钉是否有裂痕。

③ 灯体（散热器）外观检查。检查灯体正面的玻璃盖槽是否凸凹不平；检查螺钉位与玻璃压盖孔是否一致，如图5-14所示。

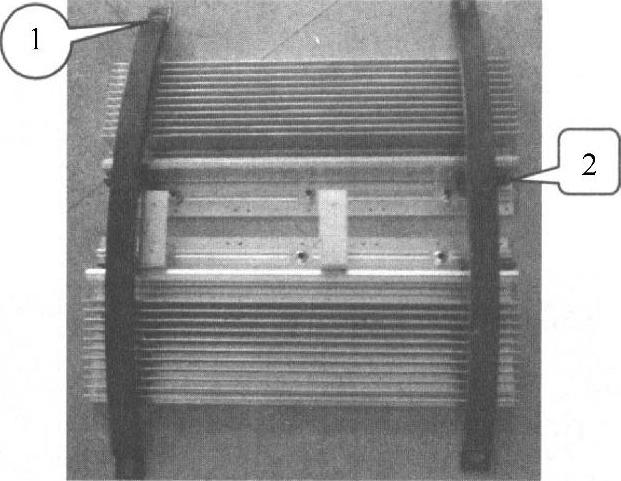

图5-13 灯体支架外观检查

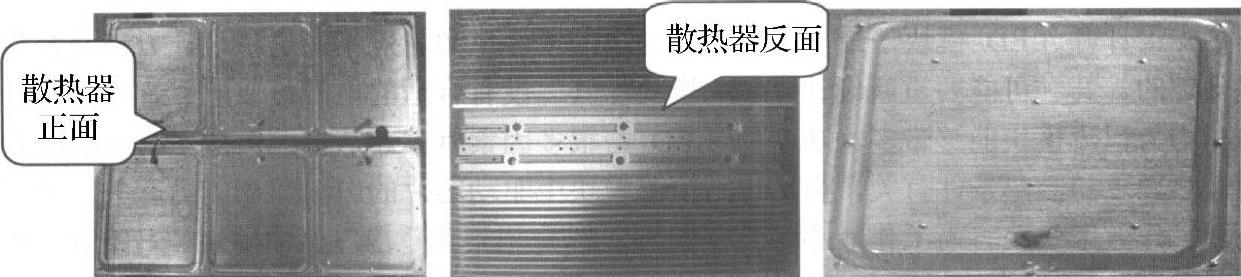

图5-14 灯体（散热器）外观检查

④ 光源的检测。接30V左右的直流可调稳压电源（红色端接PCB的“+”，黑色端接PCB的“-”），通电后测试LED灯板，如图5-15所示。

通电后，若PCB上的LED灯全部点亮则为合格，反之为不合格，如图5-16所示。

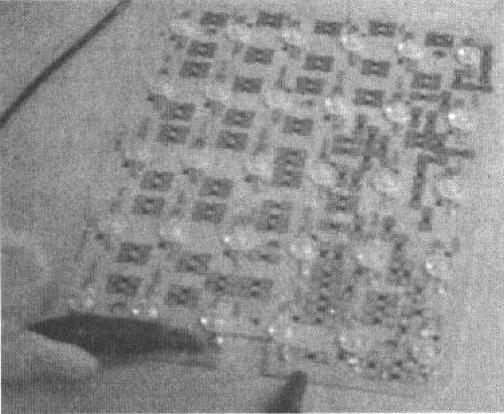

图5-15 测试LED灯板

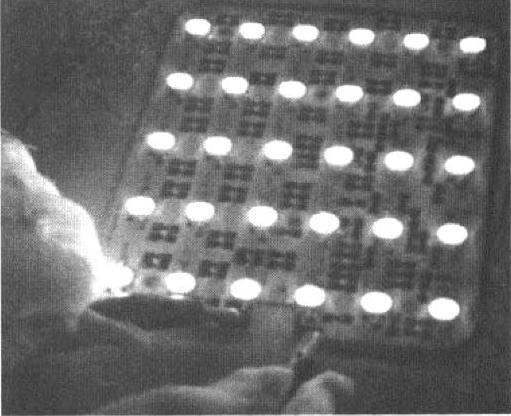

图5-16 点亮LED灯板

注意：

检查人员需戴防静电手套和手环，做好防静电处理。

⑤ 玻璃外罩的检查。检查玻璃外罩是否有裂痕或缺角，如图5-17所示。如果玻璃外罩有凸出的玻璃，则需把凸出的玻璃挫平。

⑥ 胶圈的检查。检查胶圈是否有裂痕、孔，如图5-18所示。

图5-17 玻璃外罩

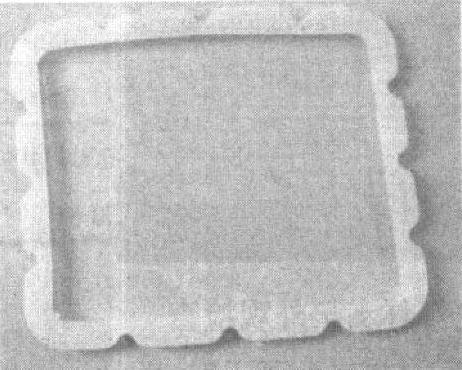

图5-18 检查胶圈

⑦ 玻璃压盖的检查。检查玻璃压盖上是否有裂痕。

⑧ 安装并检查玻璃外罩和胶圈。检查胶圈里是否有灰尘，如有灰尘，需擦干净；将胶圈套在玻璃外罩的边缘上，并装平、密封良好。

（2）安装海底螺钉

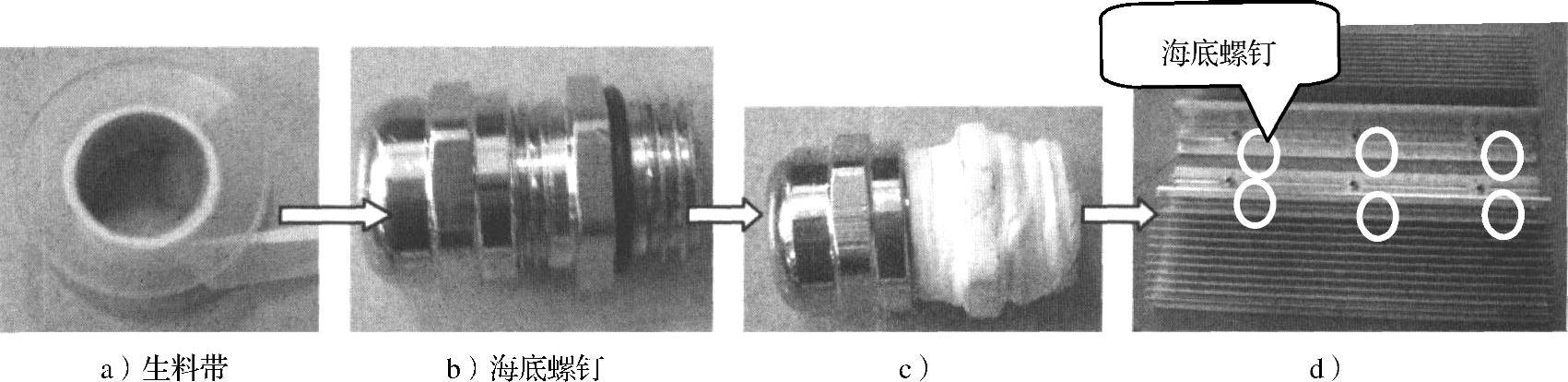

如图5-19所示，安装海底螺钉前，要在海底螺钉与灯体的连接处加缠生料带，一般缠上4圈左右的生料带，如图5-19c所示；把海底螺钉固定在散热器上并拧紧，防止进水，如图5-19d所示。

图5-19 安装海底螺钉

注意：

一套散热器上有6个地方需要安装海底螺钉。

（3）安装灯架和电源支架

① 安装灯架。安装灯架的螺钉是8×15，共8个，如图5-20所示。安装完后目测灯架是否在一个平面上。

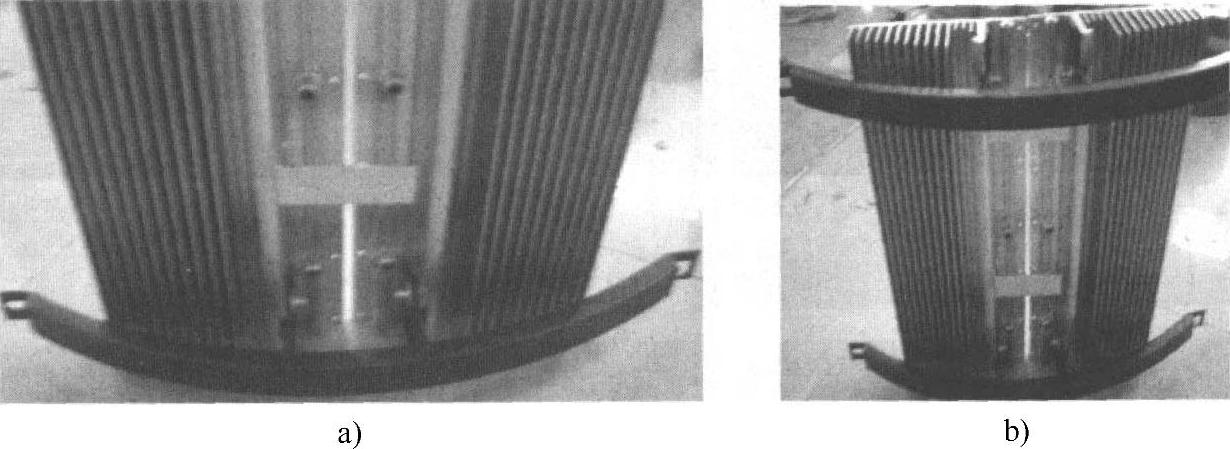

图5-20 安装灯架

② 安装电源支架。安装电源支架的螺钉是6×15，共7个，如图5-21所示。旋紧电源支架的螺钉时，力度要适中，电源支架要与灯架垂直90°，以方便电源的固定；安装完后检查电源支架是否固定好。

（4）安装一拖四连接线

如图5-22所示，安装时需注意一拖四的连接线进线口不能装反。

（5）在PCB上涂散热油（硅脂）

在PCB上涂散热油（硅脂），需刮均匀，使之散热良好。将已涂好散热油的PCB贴在灯板上，如图5-23所示。

图5-21 安装电源支架

图5-22 安装一拖四连接线

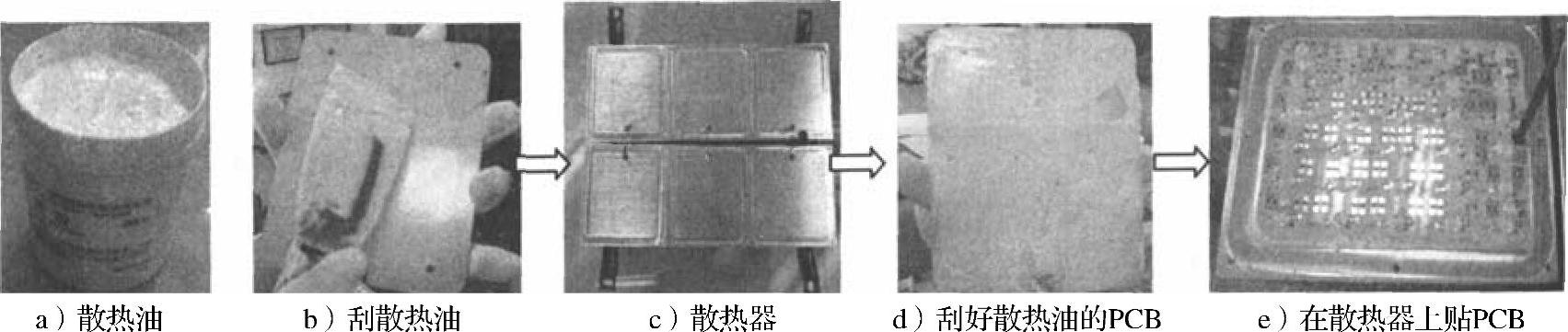

图5-23 PCB上涂散热油脂

注意：

PCB上的LED不能沾上散热油（硅脂），以防止影响LED的透光性。

（6）固定PCB

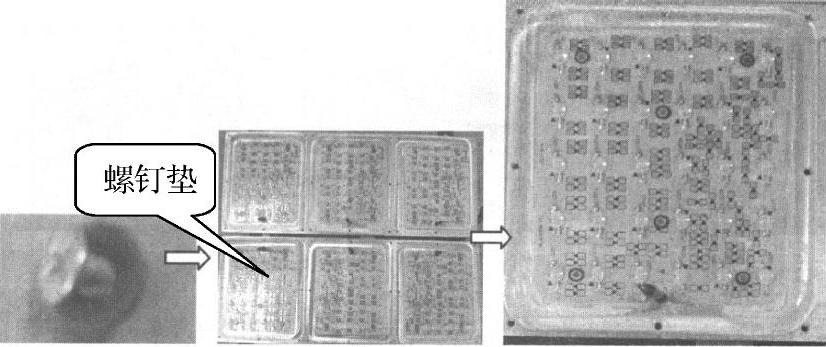

先将纸垫片和3×6平头螺钉放在螺钉孔上，共36个；将螺钉拧紧，固定好PCB，如图5-24所示。

（7）焊接一拖四连接线到PCB

焊接一拖四的连接线到PCB上，如图5-25所示。焊接在PCB上的接头端不能穿出线孔太长，应与PCB面平行；一拖四的连接线焊接在PCB的正、负极上，不能接反（红线接“+”，黑线接“-”）。

图5-24 固定PCB

图5-25 焊接一拖四连接线到PCB

（8）通电检验

电源二芯头接一拖四线的接口，通电后进行检验，如果LED灯全亮，则为合格，如图5-26所示。

（9）安装外壳

将外壳放在灯体凹槽里；在外壳上面盖玻璃压盖；在放外壳时，要检查灯体上的凹槽内是否有杂质或灰尘，如有，需吹干净后再放外壳。

图5-26 通电检验

（10）固定外壳

如图5-27所示，将4×20平头螺钉放在螺钉孔里，共48个；固定玻璃压盖时，对角安装螺钉，并经过两次拧紧，如果一次拧紧的话，则有时候会使玻璃压盖破碎。

图5-27 固定外壳

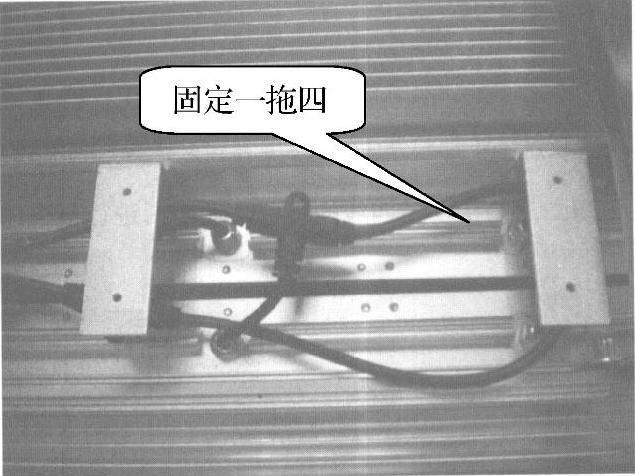

图5-28 拧紧海底螺钉后螺帽

（11）固定一拖四的线和拧紧海底螺钉后螺帽

如图5-28所示，固定一拖四的线和拧紧海底螺钉后螺帽，防止进水。

注意：

一拖四的线不需要太长，以免影响外观。

（12）安装电源

将电源安装到电源支架上，用带垫片的3×8的蘑菇头螺钉和螺母固定好电源，共4个。

（13）连接电源的输出线

将电源的输出线与一拖四的连接线接好后，拧紧螺母，防止进水短路。

（14）通电检验，并做老化测试

通电检查，看LED灯是否全点亮，若全部点亮，则说明产品合格；通电检查合格后做老化测试，一般在8h左右。

（15）全检

安装完毕后，检查所有的螺钉是否有松动，检查路灯的外观有无缺陷。

2.LED路灯的安装说明

1）LED路灯输入为3芯护套线，其中红色线接相线，蓝色线接零线，黄绿花线接地。

2）将LED路灯接口插入60mm灯杆，紧固内六角螺钉，安装过程中注意保持LED路灯平衡。

3）给LED路灯施加额定电压即可正常工作，工作过程中须保证电压在额定范围内，超出额定电压时会造成不可修复的损坏。
