【摘要】：24颗白色LED交流节能灯的电路图，如图4-58所示。将24颗LED全部串联，灯的功耗降低到3W左右，从而更加节能。灯杯直径76mm、高65mm，比24颗LED的亮度提高很多。图4-59 60颗LED交流白色节能灯电路原理图由于以上两种LED中，使用灯的数量较多，所以在焊接时很容易因为一颗LED损坏或LED引脚与PCB焊接不良而导致全部不亮，所以在制作时一定要仔细认真。

1.24颗LED的白色节能灯

LED节能灯采用24颗高效白色发光二极管串联后，通过典型的交流电容降压恒流电路供电。24颗白色LED交流节能灯的电路图，如图4-58所示。将24颗LED全部串联，灯的功耗降低到3W左右，从而更加节能。整个电路分为电源板和LED灯板两块。

图4-58 24颗白色LED交流节能灯的电路图

2.60颗LED交流白色节能灯

采用60颗高亮度白色散光型LED制作的220V交流节能灯，其电路原理图如图4-59所示。灯杯直径76mm、高65mm，比24颗LED的亮度提高很多。24颗LED一般适合于走廊、小夜灯等低照度的场合，60颗LED则适合于卫生间、车库、储藏室、走廊等。

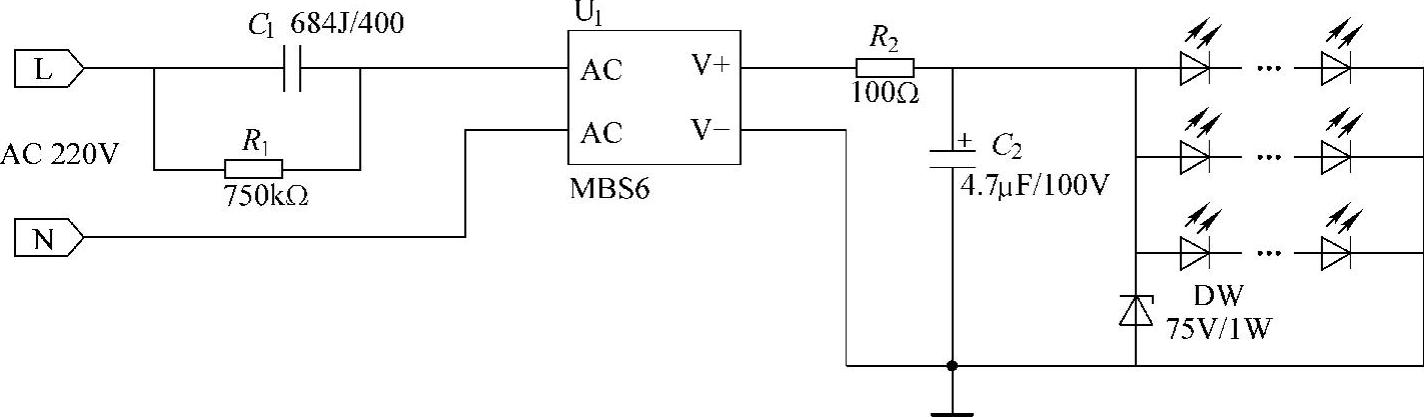

图4-59 60颗LED交流白色节能灯电路原理图

由于以上两种LED中，使用灯的数量较多，所以在焊接时很容易因为一颗LED损坏或LED引脚与PCB焊接不良而导致全部不亮，所以在制作时一定要仔细认真。

注意：

排查故障的方法：用万用表直流250V电压挡测量每颗LED两端的电压（测量时注意安全，此时整个电路板和交流市电没有隔离，触碰板上零件有触电危险！），如果发现某个LED两端的电压异常大，说明开路点就在附近（如LED装反、LED管芯开路、LED焊盘齐根处PCB短路、LED虚焊等）。最有效的办法就是用直流电压试通电点亮LED测试，先断开交流电源，然后用10V左右的直流电压、4颗LED串联后通电测试，可快速判断故障。

由于这两种LED灯制作相对简单，此处对其制作过程便不再一一讲述，请读者结合前面的学习，自己亲手试一下。
