如何组装7W PAR30 LED灯泡
【摘要】：表4-6 组装部件3.5W PAR30 LED的组装过程外观检查目测灯杯、面板、透镜、灯头等有无刮伤、毛刺、裂痕、变形不良现象，取一套样品进行试装，以确认各配件的螺孔大小、位置是否合适。焊接LED取5PCS LED灯，按正负极与铝基板上所标示的“+/-”位置进行焊接。全亮时，说明5W PAR灯工作正常。发现LED不亮时，需对5W PAR灯进行检查，并修理不良项，如图4-31所示。
1.组装工具与辅助材料
本节所用的组装工具与辅助材料与前面一样，此处就不再赘述。
2.主要部件
本次组装过程所用的主要部件见表4-6。
表4-6 组装部件
3.5W PAR30 LED的组装过程
（1）外观检查
目测灯杯、面板、透镜、灯头等有无刮伤、毛刺、裂痕、变形不良现象，取一套样品进行试装，以确认各配件的螺孔大小、位置是否合适。目测电路板线路、元器件极性是否标示清楚，铜箔有无鼓起；用万用表测试铝基板是否有开路、短路等不良状况；核对LED发光颜色及亮度、色温是否与所需一致，LED灯表面有无刮伤，焊接引脚是否光亮，加负载通电，确认电源标示参数与实际是否一致，3颗PAR30面板螺钉、棕/白两根约6cm长的电源引线是否合适。
（2）铝基板上涂散热硅脂
取散热硅脂均匀涂在铝基板标示的LED灯封装的中心圆位置，如图4-29所示。
（3）焊接LED
取5PCS LED灯，按正负极与铝基板上所标示的“+/-”位置进行焊接。将铝基板上所有LED中的一个LED封装引脚上锡，将要焊接LED的同极性端与预先上好焊锡LED封装同极性端进行焊接，再将LED的另一端焊接在铝基板上，如图4-30所示。
图4-29 涂散热硅脂的铝基板

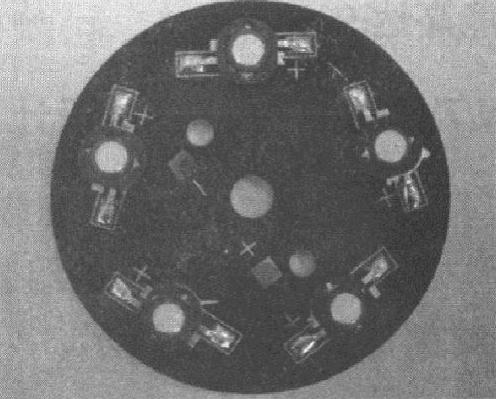

图4-30 焊接LED的铝基板
（4）通电测试
直流电源调到直流15V（5W灯），对焊接在铝基板上的LED进行测试。全亮时，说明5W PAR灯工作正常。发现LED不亮时，需对5W PAR灯进行检查，并修理不良项，如图4-31所示。
（5）焊接电源输入/输出引线
将灯头的引出线与电源输入端焊接好，在电源输出端用棕/白两根电源引线按“+/-”极焊接，如图4-32所示。
图4-31 通电测试
图4-32 焊接电源输入/输出
（6）电源套热缩管并加热收缩
用20mm热缩管套好电源，用热风枪加热使之缩紧。热缩管的长度一定要超过电源长度约1～2cm，如图4-33所示。
（7）在灯板上打散热硅脂
在铝基板背面均匀打上散热硅脂，如图4-34所示。
（8）固定灯板，焊接电源输出引线
图4-33 电源套热缩管并加热收缩
将电路板（铝基板）固定在PAR30灯杯的底板上，电源输出引线从电路板中心孔穿出。按正负极性焊接电源输出引线在电路板焊接点上，如图4-35所示。

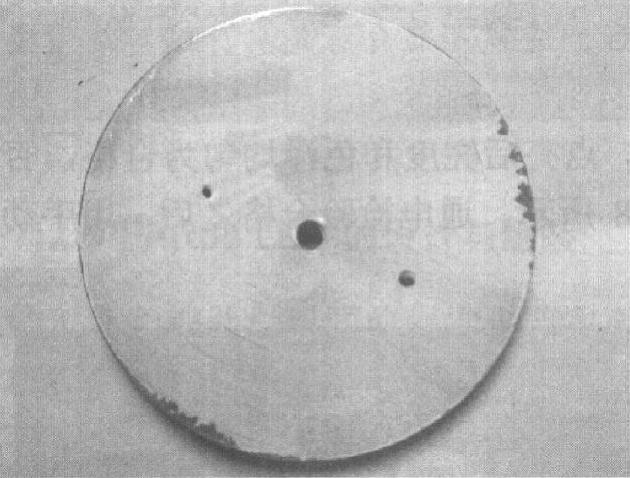

图4-34 铝基板背面打散热硅脂

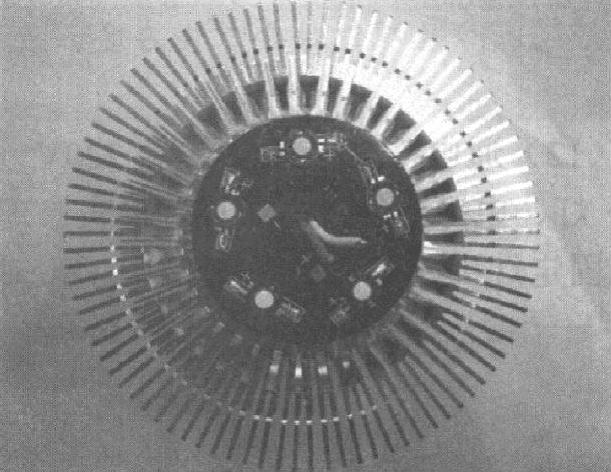

图4-35 固定灯板及焊接电源输出引线
（9）固定灯头
在灯杯螺纹处打上少量189胶，将灯头顺着已打189胶的灯杯螺纹拧紧，如图4-36所示。
图4-36 固定灯头
（10）安装透镜
将透镜内凹陷处对准LED灯头分别平放，5W灯放5PCS，如图4-37所示。
（11）安装与固定面板
将面板平放在灯杯表面，压住透镜边缘，且确保面板螺孔与灯杯的螺孔对正。在螺孔位用三颗平头螺钉固定面板，如图4-38所示。

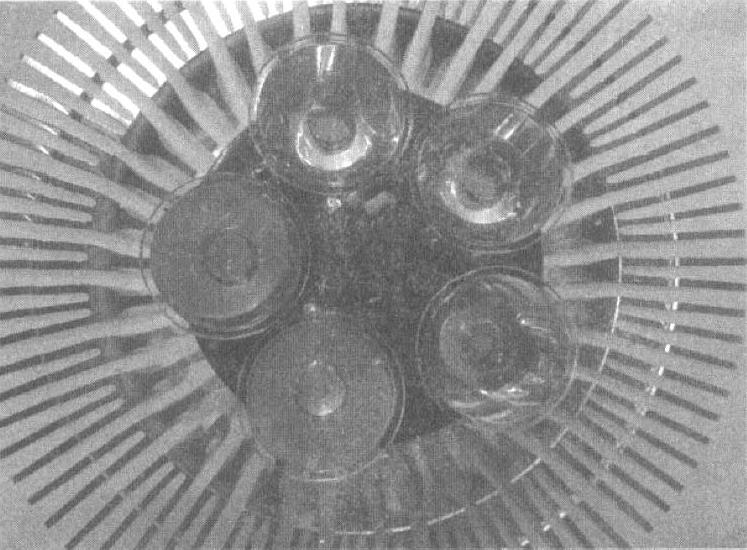

图4-37 安装透镜
图4-38 安装与固定面板
（12）通电检验
外接交流220V电源点亮成品灯。点亮后亮度和色泽均匀为合格，否则对LED灯、电源引线及电源进行检查修理，如图4-39所示。通电检验合格之后，用手动打灯头机固定灯头。

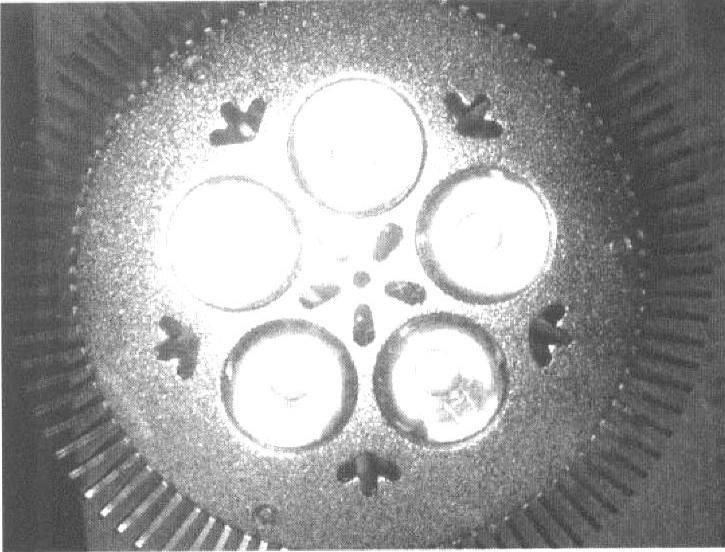

图4-39 通电检验
（13）全检
检验灯头、面板结合是否牢固；LED灯是否位于透镜中心；外观有无残缺。确保成品表面干净、无异物。
