设计GU103W驱动的优化方案
【摘要】：图4-15 市场上常用的E27/GU10射灯注意：GU10中，G表示灯头类型为插入式，U表示灯头部件呈U字形，后面的数字表示灯脚孔中心距为10mm。SN3910可以根据PWM信号调整LED亮度，可以接收的PWM控制信号占空比0～100%。SN3910采用峰值电流模式控制，不需要任何环路补偿便能取得良好的输出电流。PWM调光的反应时间由电感电流的上升和下降速率决定，从而有非常短的上升和下降时间。

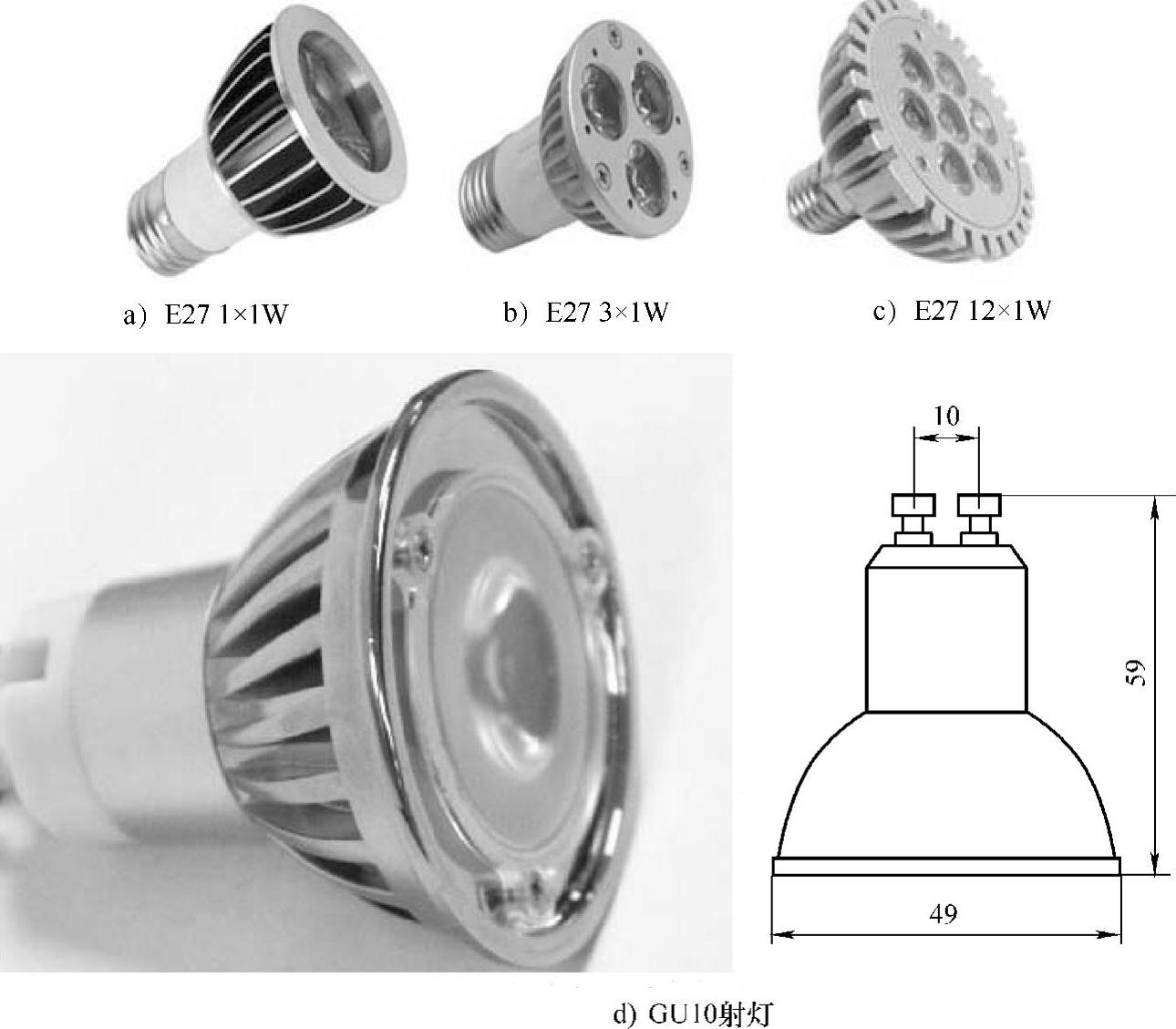

目前，市面上用量大的主要有E271×1W、E273×1W、E275×1W、E277×1W、E279×1W、E2712×1W等。市场上常用的E27/GU10射灯如图4-15所示。
图4-15 市场上常用的E27/GU10射灯
注意：
GU10中，G表示灯头类型为插入式，U表示灯头部件呈U字形，后面的数字表示灯脚孔中心距为10mm。
E27中，E表示螺纹灯头；E后面的数字表示螺纹大径。
GU10在欧洲用得比较多，供电电压为AC 230～240V。
该款射灯常用的是SN3910芯片，该芯片是一款峰值电流检测降压型LED驱动器，工作在恒定关断时间模式。它允许电压源范围从DC 8～450V或AC 110V/220V驱动高亮度LED。
SN3910可以根据PWM信号调整LED亮度，可以接收的PWM控制信号占空比0～100%。它还包括一个50～240mV的线性调光输入，可用于LED电流线性调整和温度补偿。
SN3910采用峰值电流模式控制，不需要任何环路补偿便能取得良好的输出电流。PWM调光的反应时间由电感电流的上升和下降速率决定，从而有非常短的上升和下降时间。
1.SN3190芯片的特点
1）宽输入电压范围：DC 8～450V或AC 110V/220V。
2）输出电流可达1A。
3）温度补偿功能。
4）恒定关断时间模式。
5）线性和PWM调光。
6）外围器件较少。
2.典型应用电路

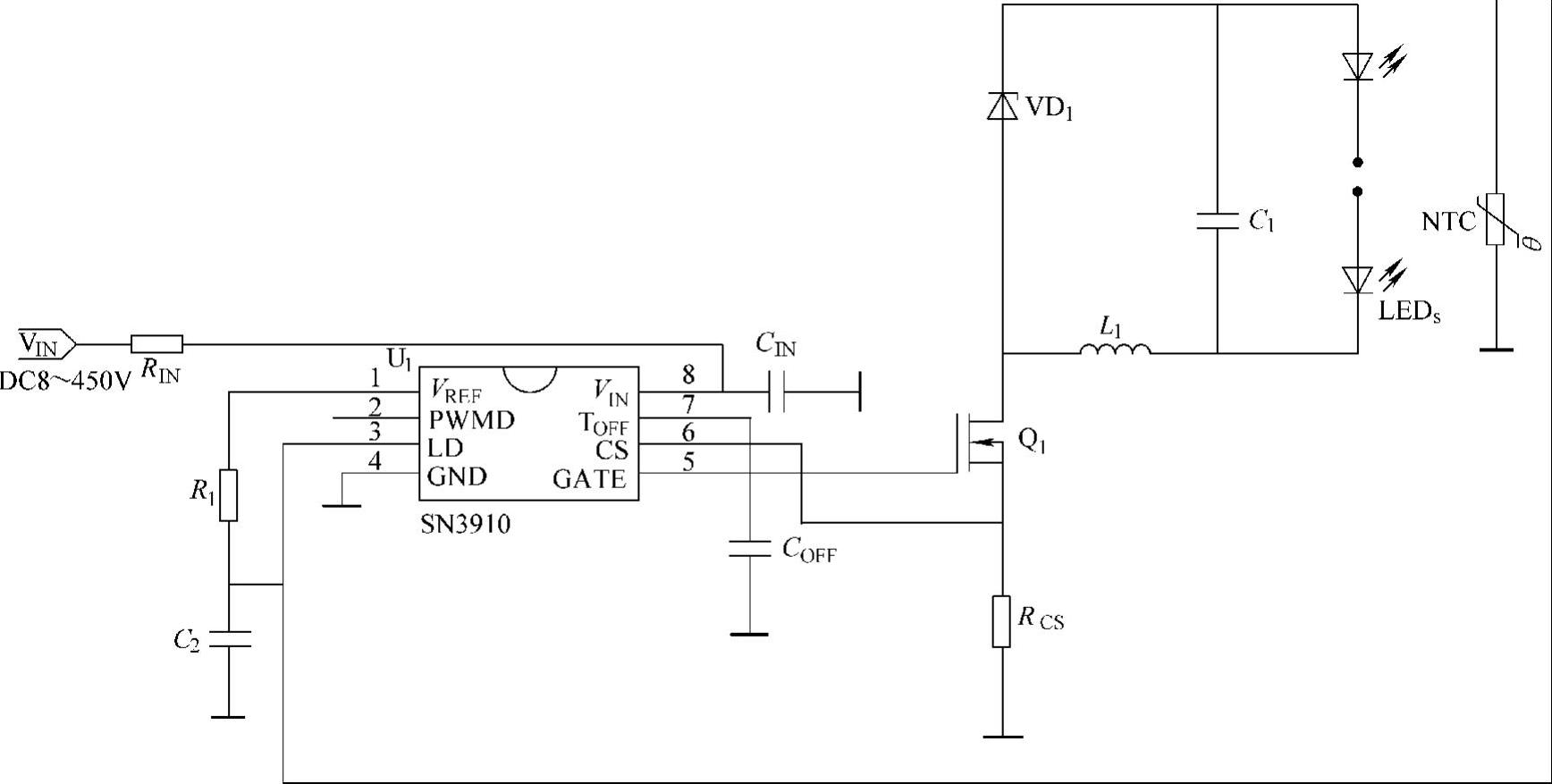

SN3910典型应用电路如图4-16所示。
图4-16 SN3910典型应用电路
注意：
对于不同负载，COFF电容取值上有所不同，RCS也需要相应调整，但这个电路不用调整，输出电流都为350mA。
3.3W 350mA电源的设计

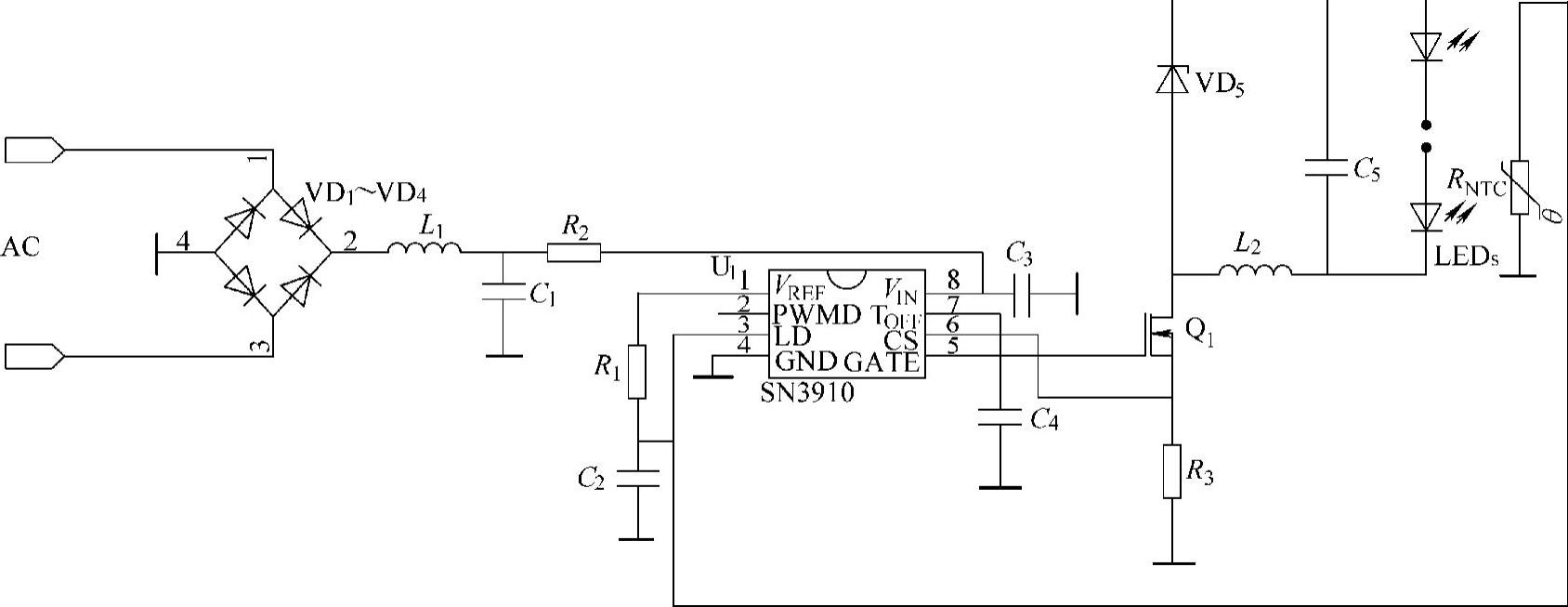

3W 350mA电源设计的电路原理图，如图4-17所示，其电源参数如表4-5所示。
图4-17 3W350mA的电路原理图
注：1.在整流桥正端和C1之间可串联一个小电感L1（22μH），抑制差模干扰。
2.若不使用温度补偿功能，则去掉R4、C5、RNTC，将LD引脚接到PWMD上。

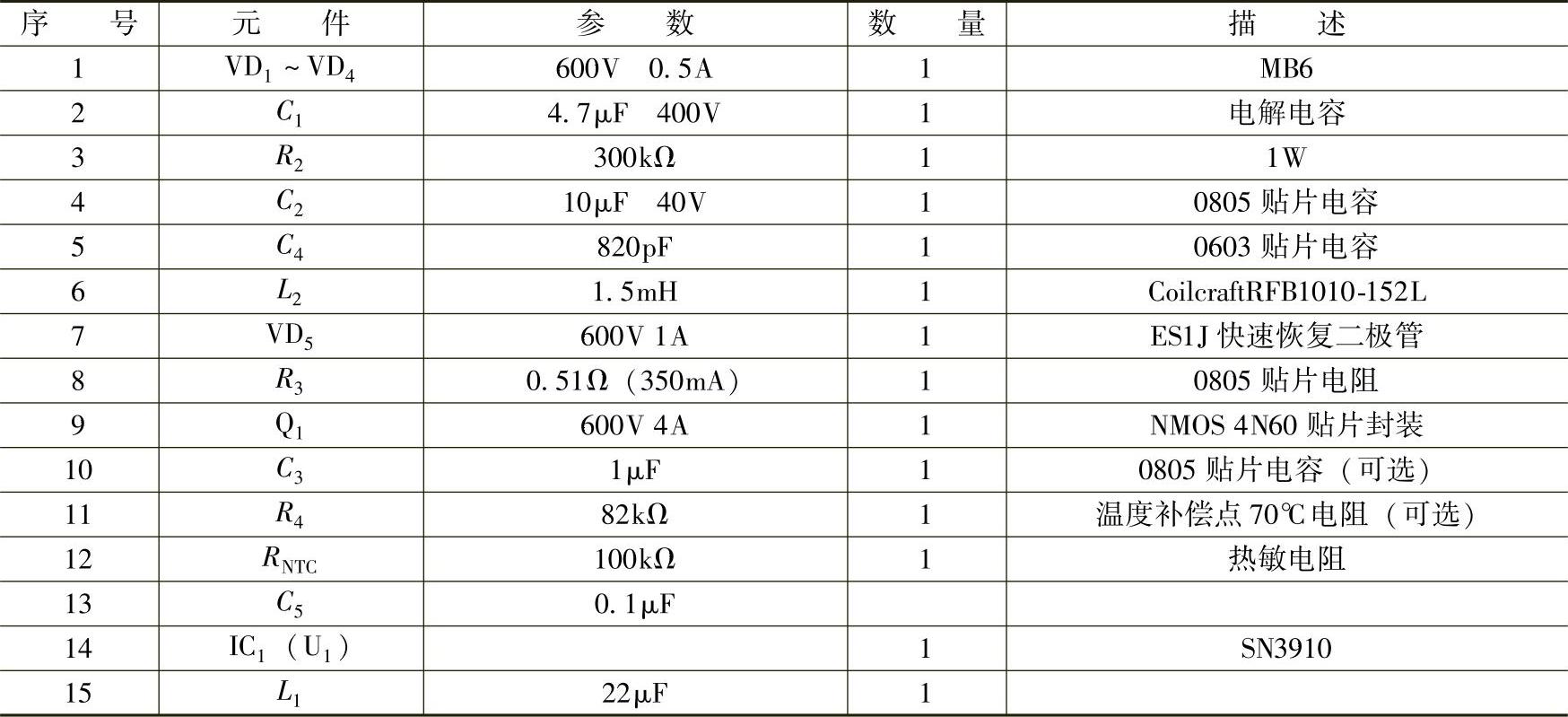

表4-53W 350mA电源参数
