1.LED通用型控制器的选用选配应用

（1）SDL-109C控制器

真明丽公司研发的SDL-109C系列控制器产品是专为控制全彩型丽得管、幕墙灯、数码灯柱等产品而特别设计的，如图3-14所示。该系列控制器既可单独控制，也可由DMX512控制台控制，可为建筑物亮化及各种娱乐场所提供更加丰富的灯光装饰效果。

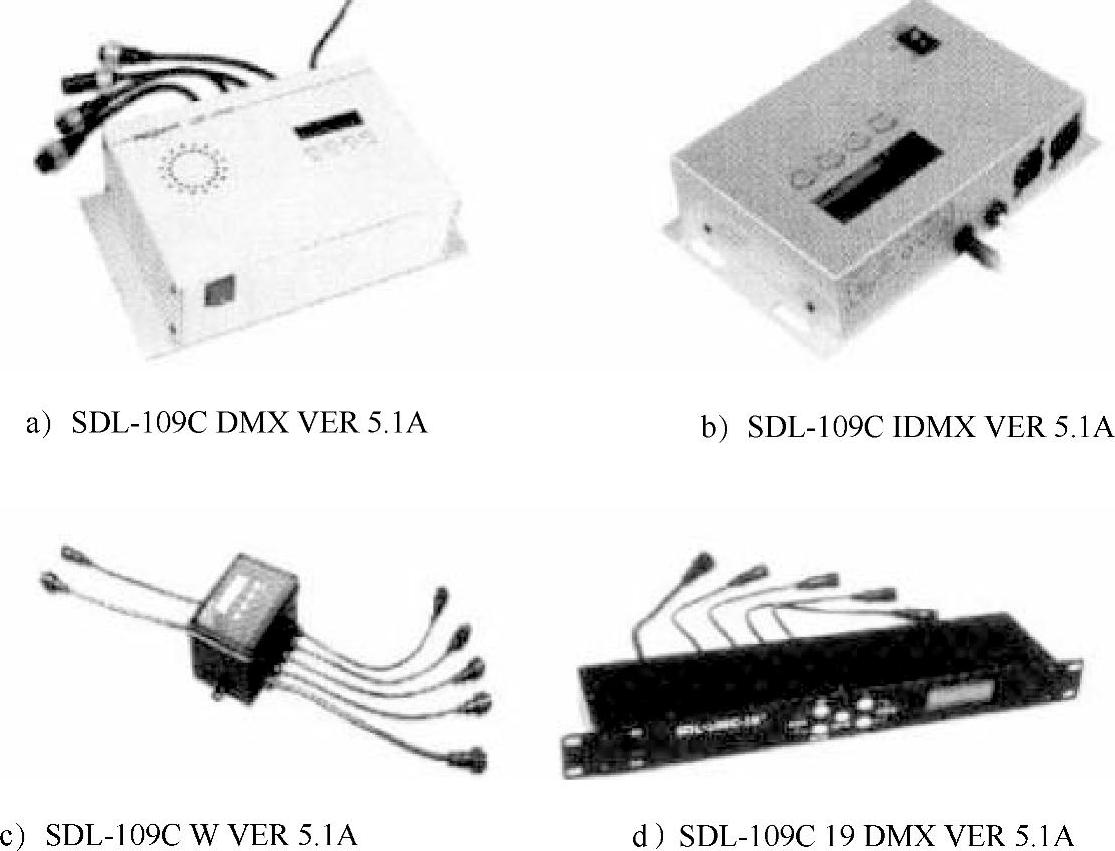

图3-14 SDL-109C系列控制器

通用型控制器连接方式简单，与LED变色管一起使用时可以产生丰富多彩的效果。控制器有两个相互并联的信号输出通道，每个通道提供1000个独立位址。SDL-109C能产生20种变化效果，LED变色管控制器系列有MODE、SETUP、UP和DOWN等。SDL-109C控制器可以对连接的40个超薄幕墙灯进行同步色彩变换效果的控制。全彩效果变换可以满足人们在宴会上对色彩的要求。SDL-109C系列控制器主要参数见表3-7。

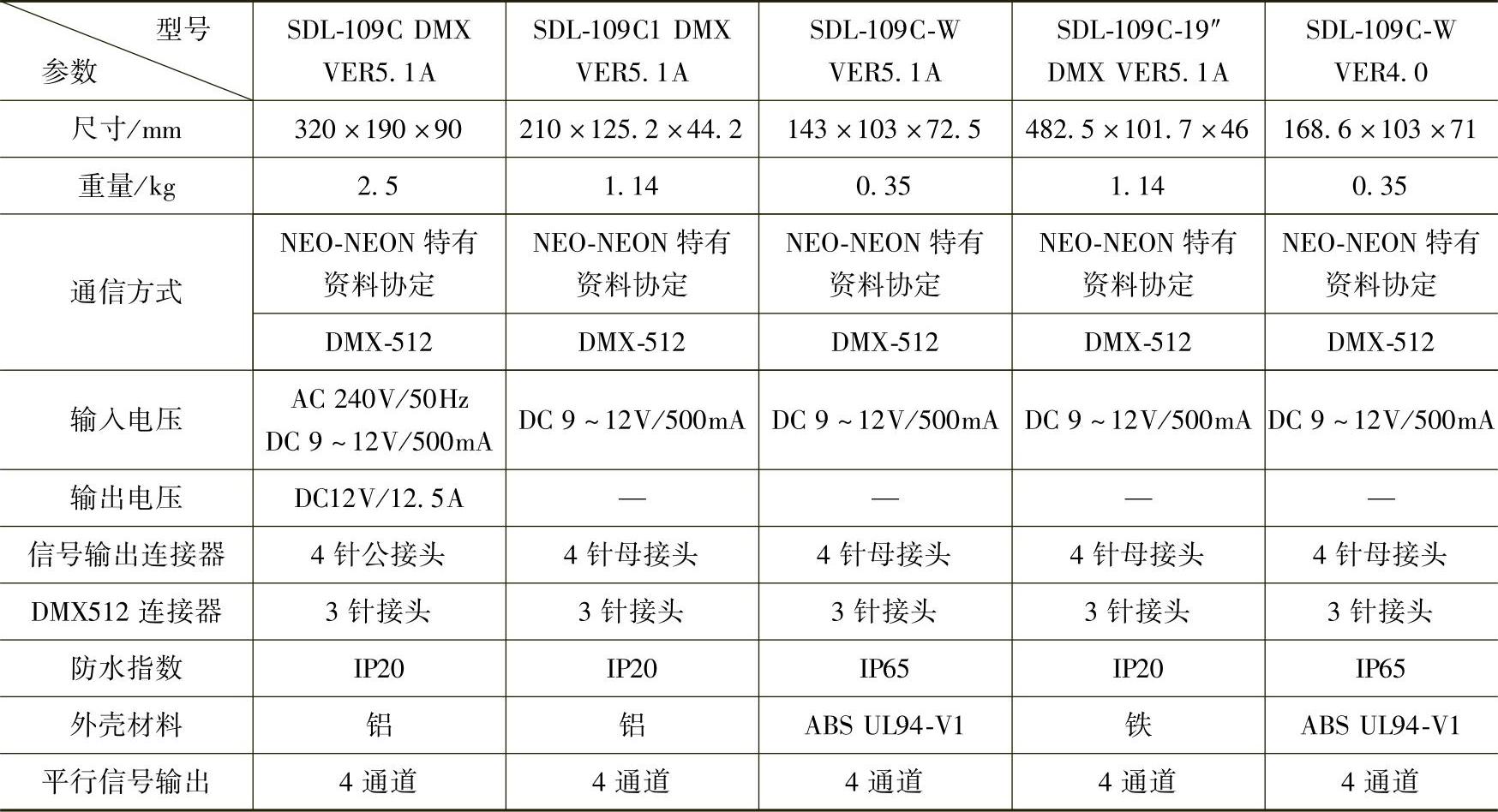

表3-7 SDL-109C系列控制器的主要参数

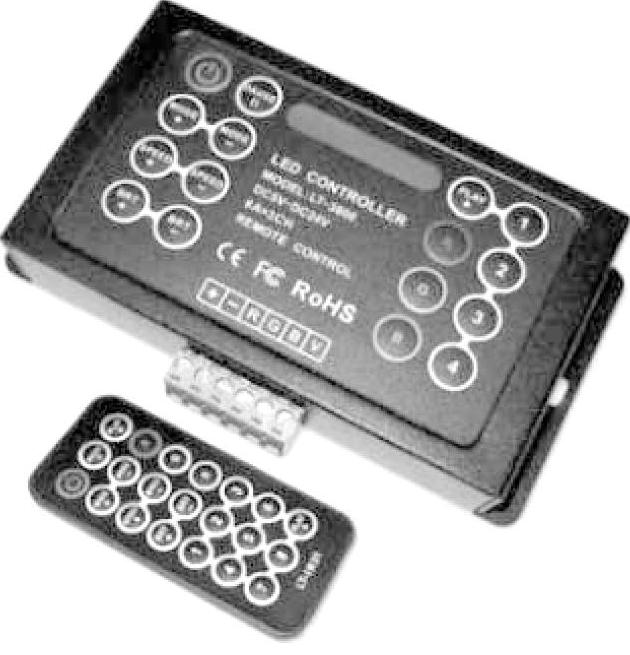

图3-15 LT-3800多功能LED RGB控制器

（2）LT-3800多功能控制器

珠海雷特电子科技有限公司研制的LT-3800多功能LED RGB控制器如图3-15所示，这是一款DIY功能和组合能力强的LED控制器，有18种功能模式可供选择，采用轻触式功能按钮，配有红外遥控器，按控制器按键或者用遥控器都可以控制LED灯的功能变化，使用更方便。

该控制器可控制小功率和大功率LED灯具，用于控制四线三回路（共阳极）LED灯的颜色变化。LED控制器单台功率不够用时，可增加功率扩展器，实现功率的无限放大。LT-3800多功能LED RGB控制器的主要参数如下：

电源输入：DC 5～24V。

电源输出：6A/路×3路。

功率输出：90W（5V）、220W（12V）、450W（24V）。

功能模式：18种。

静态调色调光：红、绿、蓝各16级。

（3）LT-3200调光控制器

珠海雷特电子科技有限公司研制的LT-3200调光控制器如图3-16所示。

这是一款专用于LED照明的智能调光控制器，采用PWM数字化亮度调节技术，可以利用手动旋钮无级调节亮度，也可以用红外线遥控器来远距调光。LT-3200调光控制器的输入电压为DC 5～24V，输出电流为6A，输出功率为1～150W，适用于商业和家庭标准86型开关插座底盒的安装。安装LED调光控制器可满足商业或家庭不同时段对光线的需要，延长LED的寿命，节能省电。大功率和小功率LED照明灯都可以调光。LT-3200调光控制器的功能特点如下：

① 0～100%亮度调节，旋钮式无级调光+无线遥控器调光，方便实用。

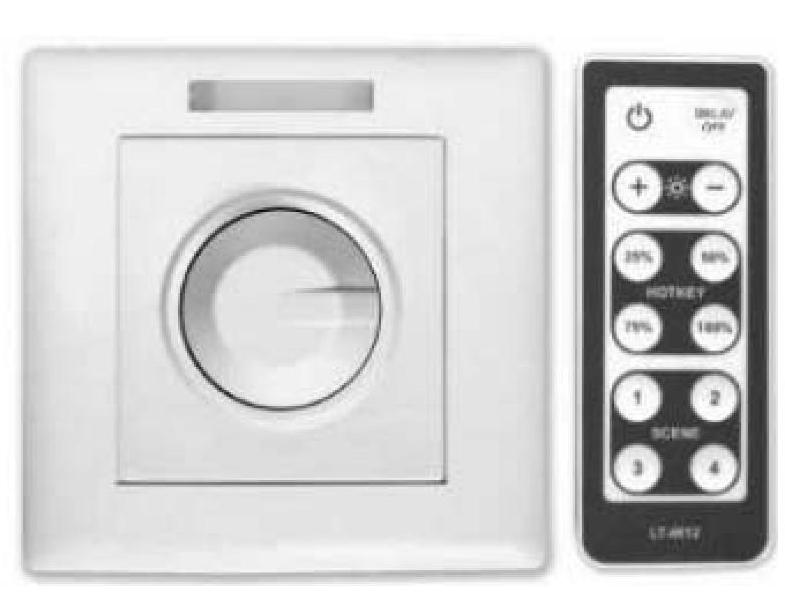

图3-16 LT-3200调光控制器

② 256级灰度，调节灯光柔、稳定、细腻，无频闪现象。

③ PWM数字调光+消除电源浪涌程序设计，LED寿命达到最佳。

④ 单通道输出控制，输出6A电流，可以满负荷工作。

⑤ 亮度等级为25%、50%、75%、100%4种，可快速选择。

⑥ 4种DIY情景模式、开关荧光指示等多项人性化设计。

（4）LT-3600/3600RC多功能控制器

LT-3600/3600RC多功能LED控制器是一款高性能的通用型整体变色功率控制器，如图3-17所示。

采用了PWM控制技术，可控制所有四线三回路（共阳极）的LED全彩灯饰产品，例如LED模组、LED灯条、LED灯带、大功率LED投光灯、洗墙灯、水底灯等。该控制器配合3060功率放大器使用，每增加一个功率扩展器可多连接1倍数量的LED，可实现输出功率的无限放大。LT-3600/3600RC多功能控制器的主要性能参数如下：

电源输入：DC 5～24V。

负载电流：6A/路×3路。

整体亮度调节：8级。

图3-17 LT-3600/3600RC多功能控制器

输出总功率：1～90W（5V）、1～220W（12V）、1～450W（24V）。

工作温度：-35～55℃。

变化模式选择：17种。

灰度级：最高红、绿、蓝各256级。

（5）LED七彩控制器

图3-18所示为苏州金牛电子技术有限公司生产的LED七彩控制器，它由主控器和分控器两大部分组成。

LED七彩控制器性能参数如下：

接口特性：接口兼容EIA/TIA的RS-485、RS-422标准。

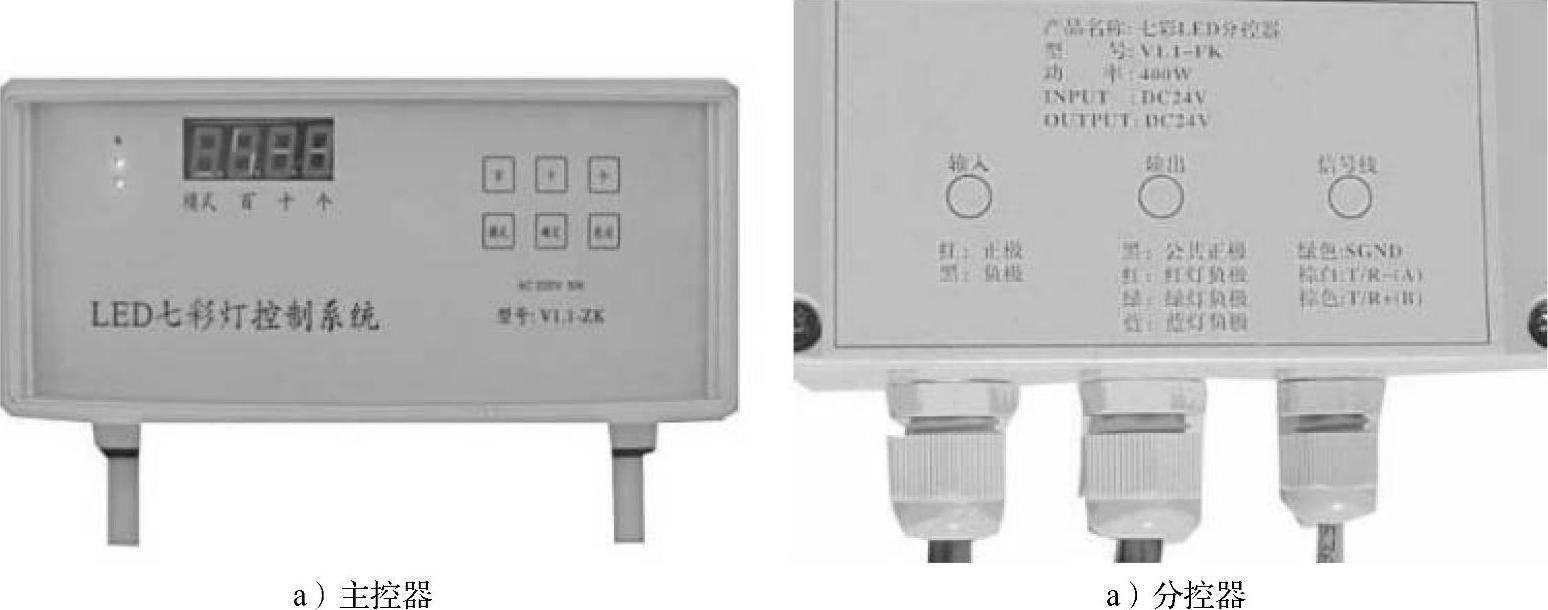

图3-18 LED七彩控制器

电气特性：RS-485、RS-422使用RJ45接口。

传输速率：4.8kbit/s。

传输介质：0.5mm²单屏蔽超五类网线。

传输距离：0～300m（加中继后可以达到1500m）。

使用环境：温度-40～+85℃，相对湿度为5%～95%。

防雷等级：RS-485、RS-422接口，每线具有600W的雷击浪涌保护能力。

功耗：5W。

采用RS-485接口，主控器到分控器之间的信号线采用超五类带屏蔽网线。用水晶头连接时，1～8号线的顺序是：绿色、棕白色、棕色、蓝白色、蓝色、黄白色、黄色和绿白色。用接线柱连接时，则1～3号线的顺序是绿色、棕白色、棕色，如图3-19所示。

图3-19 接线端子

2.LED专用控制器

（1）太阳能LED路灯专用控制器

EPRC-LED太阳能路灯专用控制器是专为太阳能直流供电系统、太阳能直流路灯系统设计，并使用了专用芯片的智能化控制器。它采用一键式轻触开关，完成所有操作及设置；具有短路、过载以及独特的防反接保护，具有充满、过放电自动关断、恢复等全功能保护措施；可进行详细的充电指示、蓄电池状态指示、负载及各种故障指示。该控制器通过电脑芯片对蓄电池的端电压、放电电流、环境温度等涉及蓄电池容量的参数进行采样，通过专用控制模型进行计算，实现符合蓄电池特性的放电率、温度补偿修正的高效、高准确率控制；并采用了高效PWM蓄电池充电模式，保证蓄电池工作在最佳的状态，大大延长蓄电池的使用寿命；具有多种工作模式、输出模式选择功能，其内部结构如图3-20所示。

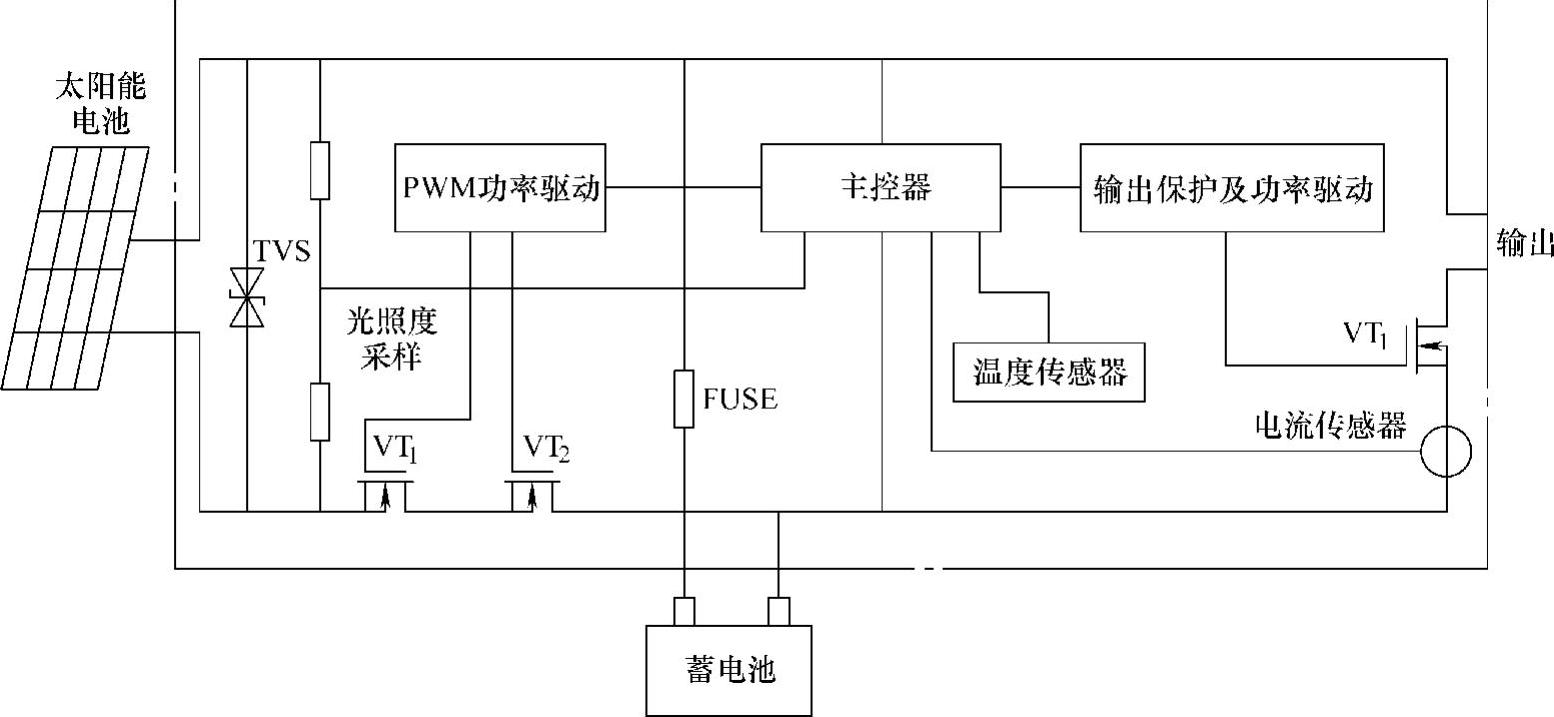

图3-20 EPRC-LED太阳能路灯专用控制器内部结构框图

EPRC-LED系列太阳能路灯专用控制器的技术指标见表3-8。

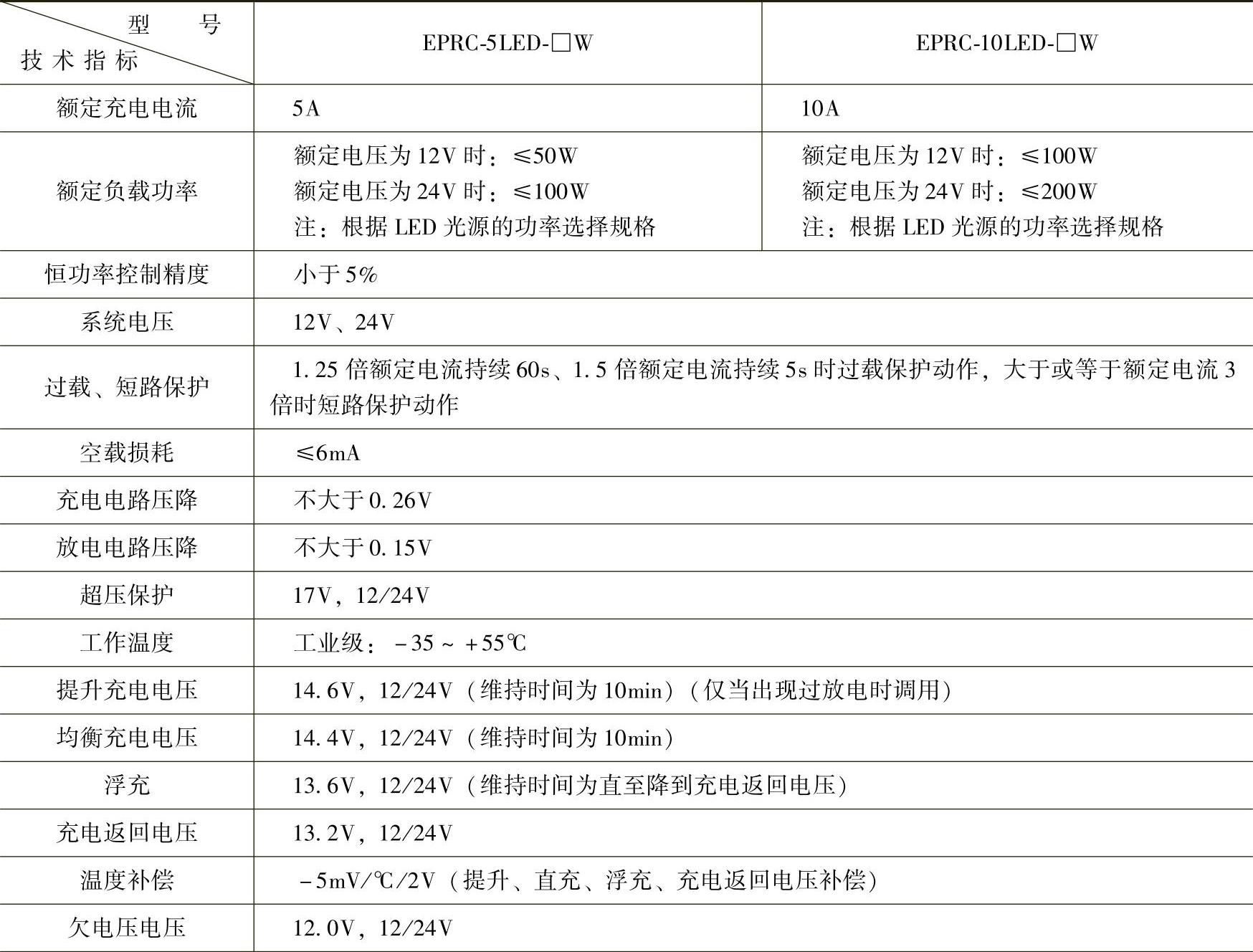

表3-8 EPRC-LED系列太阳能路灯专用控制器的技术指标

（续）

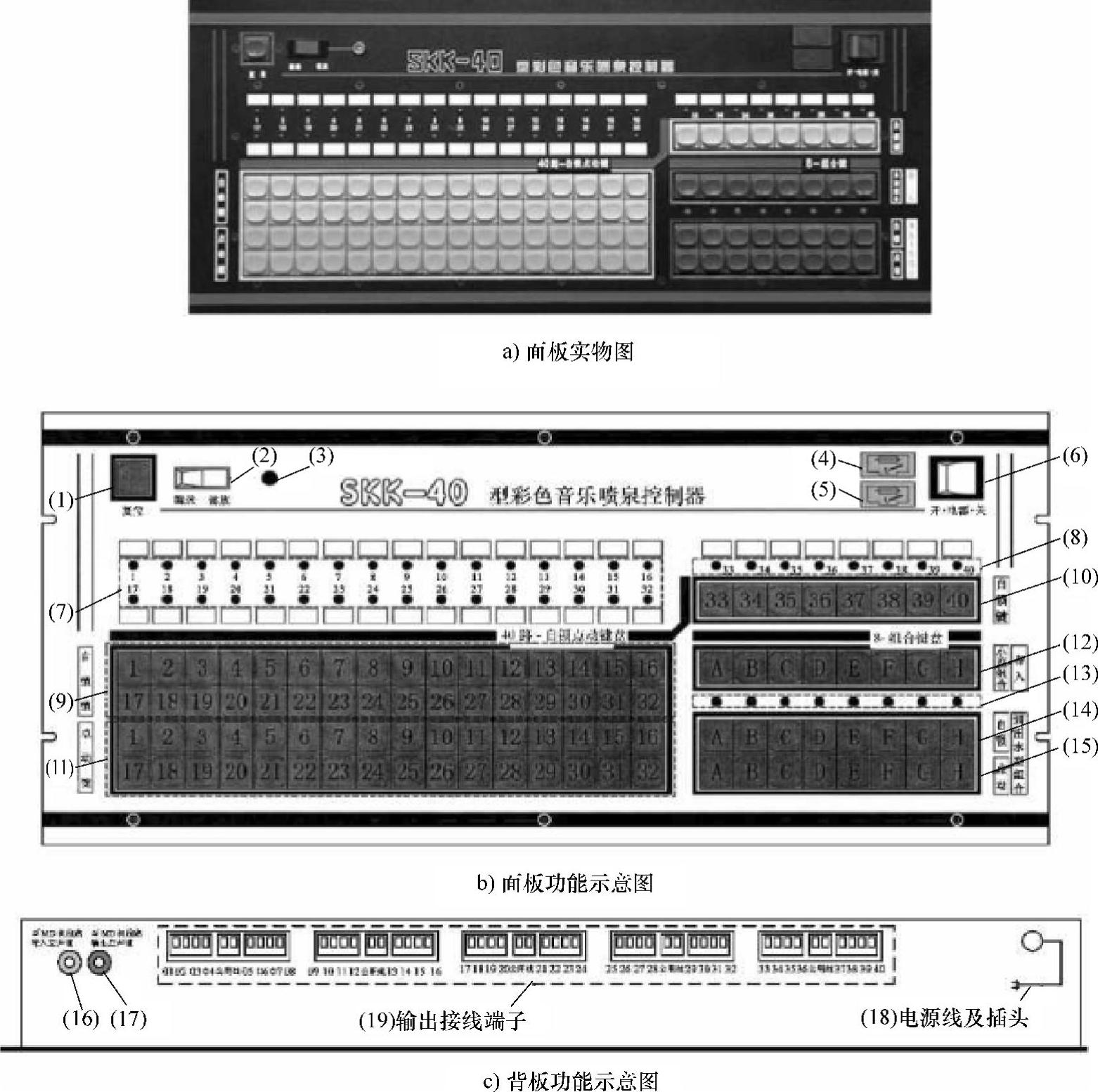

图3-21 SKK-40型音乐喷泉控制器

（2）SKK-40型音乐喷泉控制器

由天津市真红电子艺术有限公司研发的SKK-40型音乐喷泉控制器如图3-21所示。使用该控制器，操作者可在聆听放音设备播放的乐曲的同时，即兴按动控制器面板上的相关按键（每个按键代表一路输出信号），控制各色水下灯、潜水泵等设备的运行或停止，以使喷泉表现出与音乐配合默契的彩色水流图案。控制器会自动将这一创作过程（即程序）与音乐信号同步记录于同一张磁光盘上，为操作者提供将声、光、水完美组合在一起的创作手段。需要表演时，随着音乐的播放，该控制器将自动把已录制好的程序与音频信号从磁光盘上同步读出，经处理后控制外部设备运行，再现艺术家的创作意图。该控制器可同时对40路的各种负载进行控制，每路负载均可进行自锁和点动操作，并设有8个为用户准备的存储单元，可由用户根据情节的要求将8种水型预存其中，需要时只需按相应的读取键即可自动读出。该控制器面板和背板的控制功能及说明见表3-9。

表3-9 SKK-40型音乐喷泉控制器面板和背板的控制功能及说明
