1.LED芯片的结构

LED芯片主要由支架、银胶、晶片、金线和环氧树脂5种物料所组成,如图1-17所示。

(1)支架

支架的作用:用来导电和支撑。

支架的组成:支架由支架素材经过电镀而形成,由里到外由素材、铜、镍、铜、银5层所组成。

支架的种类:带杯支架做聚光型,平头支架做大角度散光型的灯具。常用芯片支架的种类见表1-6。

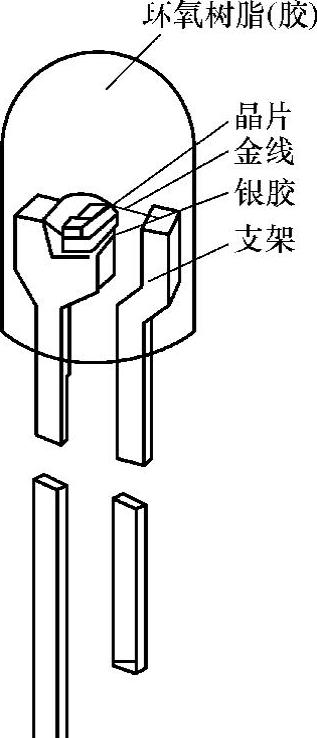

图1-17 LED芯片的结构组成

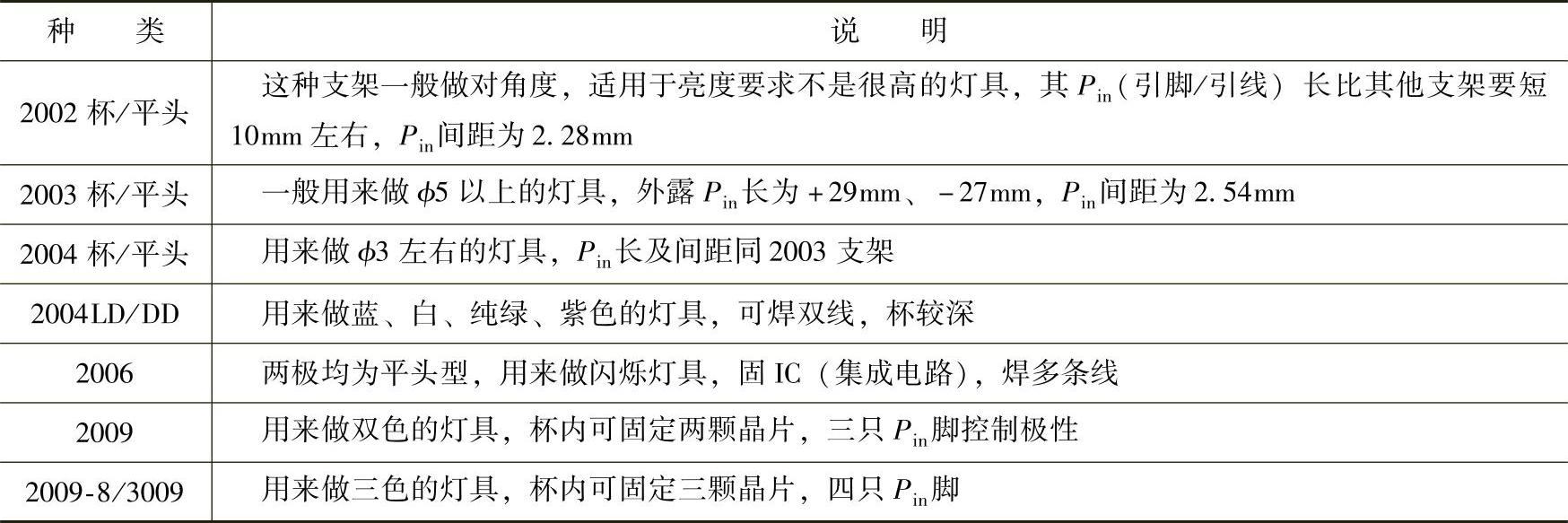

表1-6 常用芯片支架的种类


(2)银胶

银胶的作用:固定晶片和导电。

银胶的主要成分:银粉占75%~80%,EPOXY(环氧树脂)占10%~15%,添加剂占5%~10%。

银胶的使用:冷藏,使用前需解冻并充分搅拌均匀,因银胶放置长时间后,银粉会沉淀,如不搅拌均匀将会影响银胶的使用性能。

(3)晶片(Chip)

晶片的作用:晶片是LED Lamp的主要组成物料,是发光的半导体材料。

晶片的组成:晶片采用磷化镓(GaP)、镓铝砷(GaAlAs)或砷化镓(GaAs)、氮化镓(GaN)等材料组成,其内部结构具有单向导电性

晶片的结构:焊单线正极性(P/N结构)晶片,双线晶片。晶片的尺寸单位:mil(密耳,1mil=0.0254mm)。LED晶片的基本结构如图1-18所示。

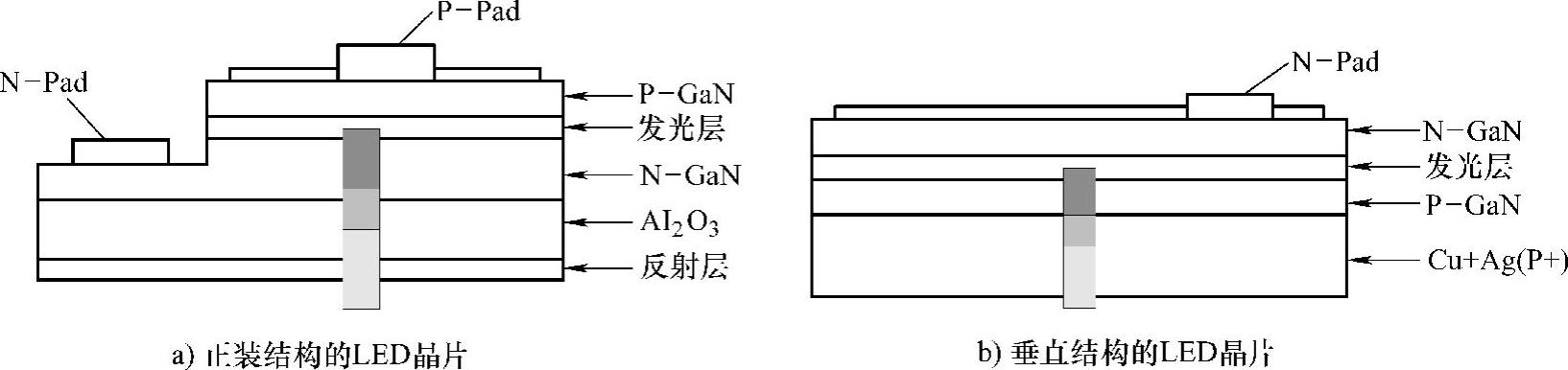

图1-18 LED晶片的基本结构

图1-18a为正装结构的LED晶片基本结构,传统的蓝宝石衬底的GaN基晶片热通道相对比较长,而且蓝宝石的热导系数较低,使其导热能力较低。

图1-18b为垂直结构的LED晶片基本结构,垂直结构的GaN基晶片热通道相对于传统的正装晶片较短,而且采用高导热金属材料作为基板,使其具有非常高的热导能力。此外,由于上下电极的结构,从而减少了出光面的金属电极面积,使更多的光得到有效利用。

晶片的焊垫:一般为金垫或铝垫。其焊垫形状有圆形、方形、十字形等。

晶片的发光颜色:晶片的发光颜色取决于波长,常见可见光的分类大致为:暗红色[700nm(纳米,1 nm=10-9 m)]、深红色(640~660nm)、红色(615~635nm)、琥珀色(600~10nm)、黄色(580~595nm)、黄绿色(565~575nm)、纯绿色(500~540nm)、蓝色(450~480nm)、紫色(380~430nm)。

白光和粉红光是一种光的混合效果。最常见的是由蓝光+黄色荧光粉和蓝光+红色荧光粉混合而成。晶片的主要技术参数见表1-7。

表1-7 晶片的主要技术参数


(4)金线

金线的作用:连接晶片PAD(焊垫)与支架,并使其能够导通。

金线的纯度:一般为99.99%Au;伸长率为2%~6%,金线的尺寸有:0.9mil、1.0mil、1.1mil等。

(5)环氧树脂

环氧树脂的作用:保护灯具的内部结构,可稍微改变灯具的发光颜色、亮度及角度;使灯具成形。

封装树脂包括:A胶(主剂)、B胶(硬化剂)、DP(扩散剂)、CP(着色剂)4部分。其主要成分为环氧树脂(Epoxy Resin)、酸酐类(酸无水物Anhydride)、高光扩散性填料(Light diffusion)及热安定性染料(dye)。

(6)模条

模条是成形Lamp的模具,一般有圆形、方形、塔形等。支架植的深浅由模条的卡点高低所决定。模条需存放在干净及室温以下的环境中,否则会影响产品外观不良。

2.LED常见芯片的类型

(1)MB芯片

MB(Metal Bonding,金属黏着)芯片属于UEC的专利产品,其特点如下:

① 采用高散热系数的材料——Si作为衬底,散热容易。

② 通过金属层来接合磊晶层和衬底,同时反射光子,避免衬底的吸收。

③ 导电的Si衬底取代GaAs衬底,具有良好的热传导能力(导热系数相差3~4倍),更适应于高驱动电流领域。

④ 底部金属反射层,有利于光度的提升及散热。

⑤ 尺寸可加大,应用于高功率领域,如42mil MB。

(2)GB芯片

GB(Glue Bonding,黏着结合)芯片属于UEC的专利产品,其特点如下:

① 透明的蓝宝石衬底取代吸光的GaAs衬底,其发光功率是传统AS(Absorbable Struc-ture)芯片的2倍以上,蓝宝石衬底类似TS芯片的GaP衬底。

② 芯片四面发光,具有出色的Pattern图。

③ 其整体亮度已超过TS芯片的水平(8.6mil)。

④ 双电极结构,其耐大电流性质稍差于TS单电极芯片。

(3)TS芯片

TS(Transparent Structure,透明衬底)芯片属于HP的专利产品,其特点如下:

① 芯片工艺制作复杂,远高于AS LED。

② 可信赖性高。

③ 透明的GaP衬底,不吸收光,亮度高。

④ 应用广泛。

(4)AS芯片

AS(Absorbable Structure,吸收衬底)芯片,经过近40年的发展努力,中国台湾LED光电业界对于该类型芯片的研发、生产、销售已趋于成熟。

中国大陆芯片制造业起步较晚,其亮度及可靠度与中国台湾业界还有一定的差距,在这里我们所谈的AS芯片,特指UEC的AS芯片,如712SOL-VR、709SOL-VR、712SYM-VR、709SYM-VR等,其特点如下:

① 四元芯片,采用MOVPE工艺制备,较常规芯片亮。

② 信赖性高。

③ 应用广泛。
