目前，应用日渐普及的LED发光管品种很多，业界对LED分类的方法也比较多。下面简要介绍LED的几种常用分类方法。

1.LED灯管的分类

（1）按发光颜色分

按发光颜色，可分为红光、橙光、绿光（又细分为黄绿、标准绿和纯绿）、蓝光等。另外，有的LED中包含两种或三种颜色的芯片。

根据LED出光处掺或不掺散射剂、有色还是无色，上述各种颜色的LED还可分为有色透明、无色透明、有色散射和无色散射4种类型。散射型LED一般作为指示灯使用。

（2）按出光面特征分

按出光面特征，可分为圆灯、方灯、矩形灯、面发光管、侧向管、表面安装用微型管等。圆形灯按直径分为2mm、4.4mm、5mm、8mm、10mm及20mm等类型。国外通常把3mm的LED记作T-1，把5mm的LED记作T-1（3/4），把4.4mm的LED记作T-1（1/4）。

（3）按封装结构分

按封装结构，可分为全环氧包封、金属底座环氧封装、陶瓷底座环氧封装及玻璃封装等结构。

（4）按发光强度和工作电流分

按发光强度和工作电流，可分为普通亮度的LED（发光强度在100mcd以下）和高亮度LED（100mcd以上）。一般LED的工作电流为十几毫安至几十毫安，而小电流LED的工作电流在2mA以下（亮度与普通发光管相同）。

（5）按发光强度角分

① 高指向型：一般为尖头环氧封装或带金属反射腔封装，且不加散射剂。这种LED的半值角为5°～20°或更小，具有很强的指向性，可作为局部照明光源使用，或与光检出器联用，以组成自动检测系统。

② 标准型：通常用作指示灯，其半值角为20°～45°。

③ 散射型：一般作为视角较大的指示灯，其半值角为45°～90°或更大，其特点是所添加散射剂的量较大。

（6）按波长分

按波长可分为可见光LED（380～780nm）和不可见光LED（红外线遥控器的LED的波长为850～950nm，光通信光源的LED的波长为1300～1550nm）。

2.LED显示屏的分类

（1）根据应用场所分类

① 室内屏：室内屏主要用于室内，在制作工艺上首先是把发光晶粒做成点阵模块（或数码管），再由模块拼接为一定尺寸的显示单元板。根据用户要求，以显示单元板为基本单元拼接成用户所需要的尺寸。根据像素点的大小，室内屏分为f3mm、f3.75mm、f5mm、f8mm和f10mm等规格。

② 室外屏：室外屏主要用于室外，在制作工艺上首先是把发光晶粒封装成单个的发光二极管，称之为单灯。用于制作室外屏的单灯一般都采用具有聚光作用的反光杯来提高亮度，再由多只LED单灯封装成单只像素管或像素模组，而由像素管或像素模组成点阵式的显示单元箱体。然后根据用户需要及显示应用场所，以一个显示单元箱体为基本单元组成所需要的尺寸。箱体在设计上应密封，以达到防水防雾的目的，使之适应室外环境。根据像素点的大小，室外屏分为f10mm、f12mm、f16mm、f18mm、f21mm和f26mm等规格。

（2）根据LED的颜色分类

① 单基色：单基色的每个像素点只有一种颜色，多数用红色，因为红色的发光效率较高，可以获得较高的亮度。也可以用绿色，还可以是混色，即一部分用红色，一部分用绿色，一部分用黄色。

② 双基色：双基色的每个像素点有红、绿两种基色，可以叠加出黄色。在有灰度控制的情况下，通过红、绿不同灰度的变化，可以组合出最多65535种灰度颜色。

③ 全彩色：全彩色也称三原色，每个像素点有红、绿、蓝三种基色。在有灰度控制的情况下，通过红、绿、蓝不同灰度的变化，可以很好地还原自然界的色彩，组合出16777216种颜色。

（3）根据功能分类

① 条屏：条屏主要用于显示文字，可用遥控器输入；也可与计算机联机使用，通过计算机发送信息；也可以脱机工作。因为这类屏幕多做成条形，故称为条屏，如图1-11所示。

② 图文显示屏：图文显示屏主要用于显示文字和图形，一般无灰度控制。它通过与计算机通信输入信息。与条屏相比，图文显示屏的优点是显示的字体字型丰富，并可显示图形。与视屏相比，图文显示屏最大的优点是一台计算机可以控制多块屏，且可以脱机显示，如图1-12所示。

③ 数码屏：数码屏是最廉价的LED显示屏，广泛用于证券交易所股票行情显示、银行汇率和利率显示、酒店海鲜价目显示、客房价目显示等，如图1-13所示。在多数情况下，在数码屏上加装条屏来显示欢迎词、通知、广告等，支持遥控器输入。

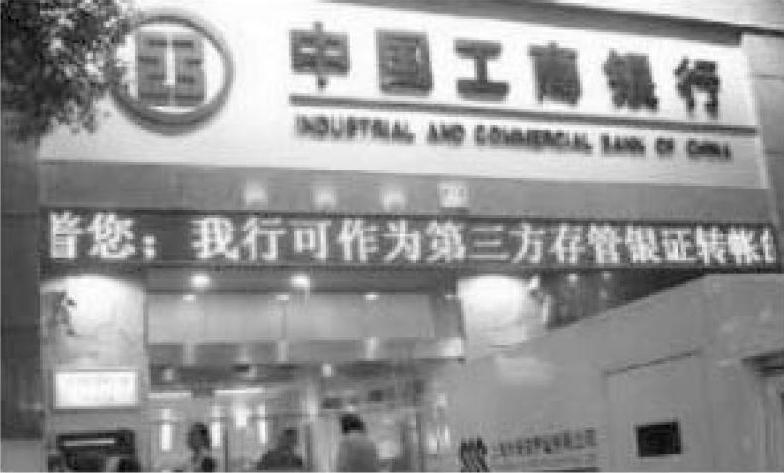

图1-11 LED条屏

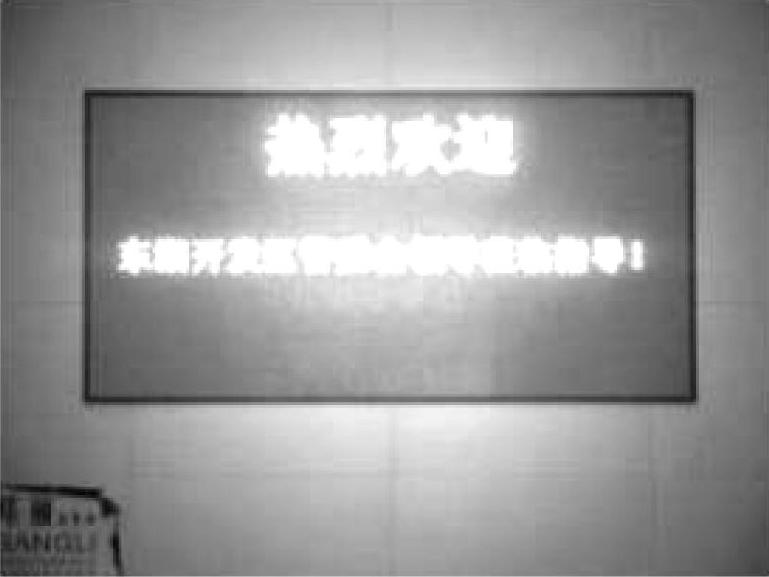

图1-12 LED图文显示屏

④ 视屏：LED视屏有256级灰度控制，其表现的色彩极为丰富，配置多媒体卡，可播放视频信号。视屏开放性好，对操作系统没有限制，对软件也没有限制，能实时反映计算机监视器的显示内容，如图1-14所示。

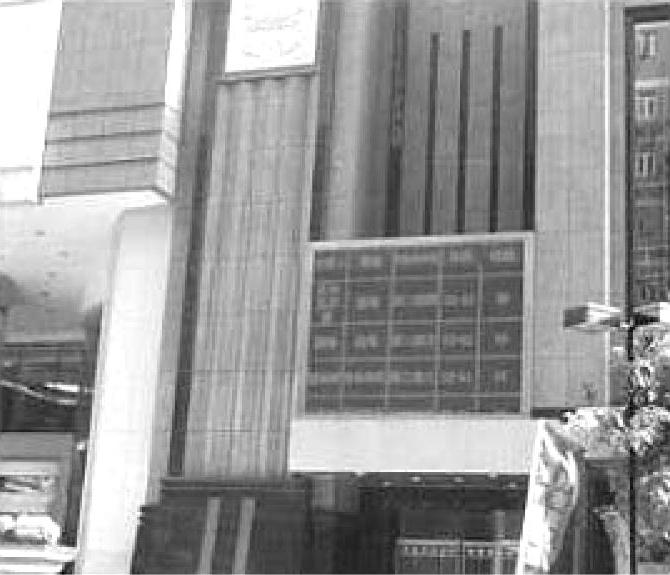

图1-13 LED数码屏

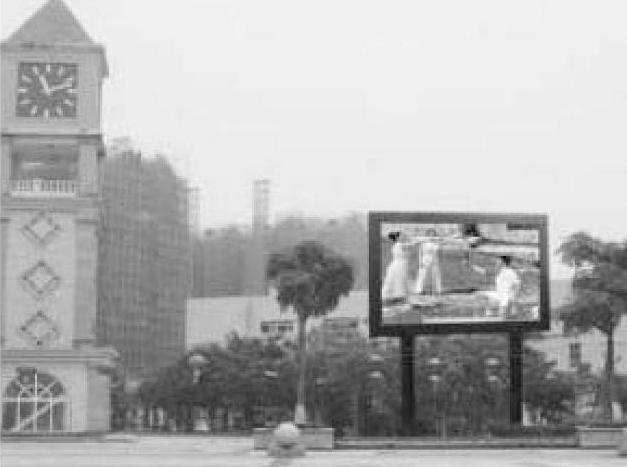

图1-14 LED视屏
