液压基本回路思考题与习题优化
【摘要】：2）何谓容积调速回路？4）容积调速回路与节流调速回路相比有何优缺点？图14-18 习题5）6）液压系统中为什么要采用卸荷回路？试举几例，并画出其回路。已知电动机转速n=1450r/min，泵的输出油压为16MPa，最大排量为200mL/r，最小排量为40mL/r，泵的容积效率为0.95，总效率为0.9；液压马达的排量VM=200mL/r，容积效率为0.95，总效率为0.9，回油压力为0.5MPa。若不计损失，试确定溢流阀及单向顺序阀的调定压力。
1）三种节流调速回路各有什么优缺点？
2）何谓容积调速回路？试分析并画出三种容积调速回路的调速特性。
3）解释开式调速回路与闭式调速回路的区别，并各画一种加以分析说明。
4）容积调速回路与节流调速回路相比有何优缺点？什么工况下采用容积调速回路较为合理？

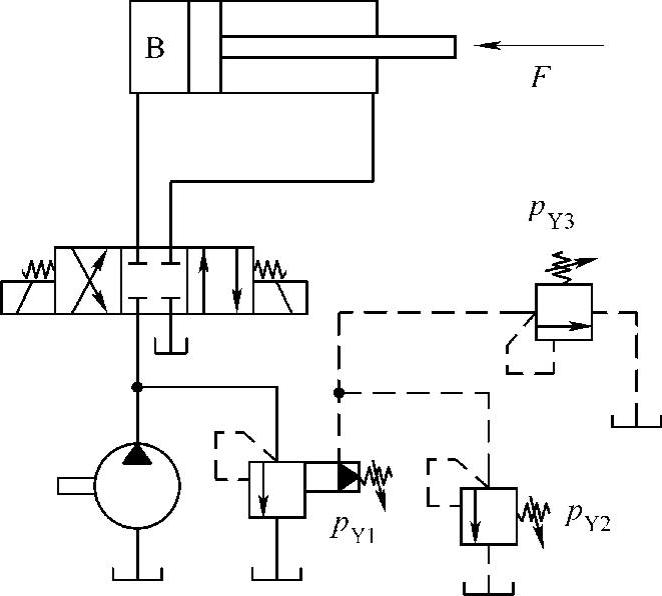

5）在图14-18所示的液压系统中，液压缸的工作压力由哪个溢流阀控制？溢流阀的调定压力pY1、pY2或pY3有什么关系？
图14-18 习题5）
6）液压系统中为什么要采用卸荷回路？试举几例，并画出其回路。
7）在有蓄能器的液压系统中，蓄能器充满压力油后，液压泵常用哪两种卸荷方法卸荷？
8）在双泵供油系统中，大流量泵在高压工作时卸荷是如何实现的？

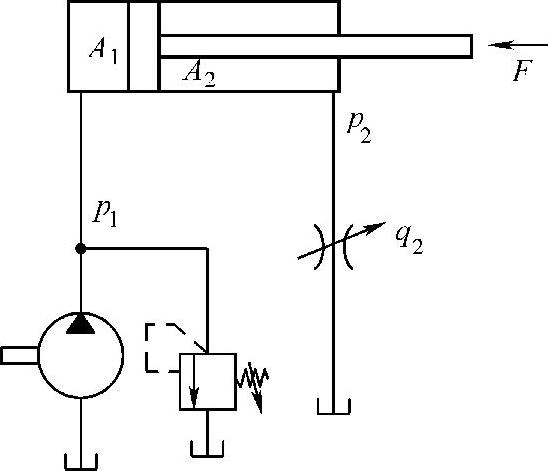

9）一节流调速同路如图14-19所示。已知A1=50cm2，A2=25cm2，负载F=10000N，节流阀压力损失Δp=0.3MPa。若忽略其他损失，试求：①液压泵的供油压力pB；②系统要求最低速度20cm/min时，节流阀通过的流量是多大？

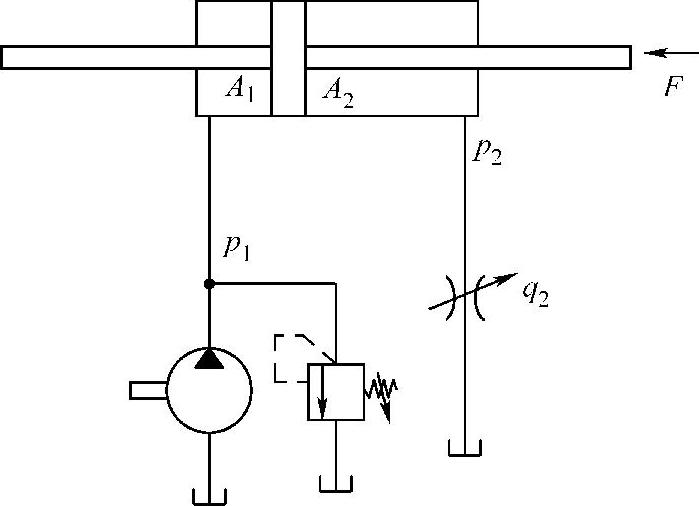

10）设有回油节流调速系统如图14-20所示。若负载F=12000N，节流阀的压差Δp=0.3MPa（其他损失忽略不计），A1=A2=40cm2，试求：①进、回油腔的压力p1、p2；②系统稳定工作时，溢流阀调定的压力；③当负载F有变化时，对活塞运动速度有何影响？若把节流阀换成调速阀，负载F也有同样变化时，对活塞运动速度的影响如何？
图14-19 习题9）
图14-20 习题10）

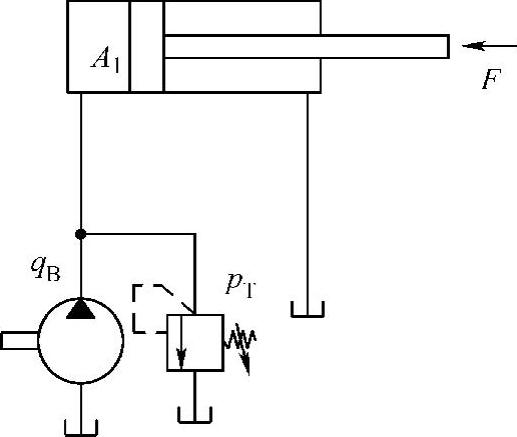

11）图14-21所示液压系统中，液压缸无杆腔面积A1=100cm2，液压泵的供油量qB=63L/min，溢流阀调定压力pT=5MPa。忽略任何损失，试分别求负载为0或负载为54000N时，①液压缸的工作压力；②活塞的运动速度和溢流阀的溢流流量。

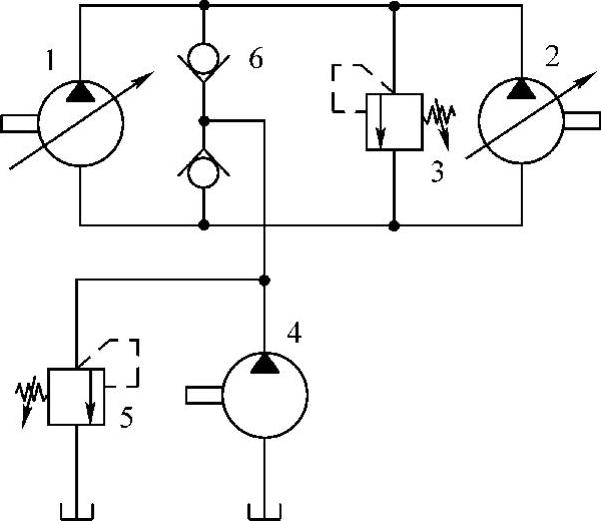

12）由变量泵、定量马达组成的容积调速回路如图14-22所示。已知电动机转速n=1450r/min，泵的输出油压为16MPa，最大排量为200mL/r，最小排量为40mL/r，泵的容积效率为0.95，总效率为0.9；液压马达的排量VM=200mL/r，容积效率为0.95，总效率为0.9，回油压力为0.5MPa。若忽略油路中的一切损失，试求：①液压马达的最大的输出功率；②液压马达输出的最大转速；③液压马达输出的最低转速；④液压马达输出的转矩；⑤试问安全阀3的压力最少要调到多大？画出该回路调速特性。
图14-21 习题11）
图14-22 习题12）

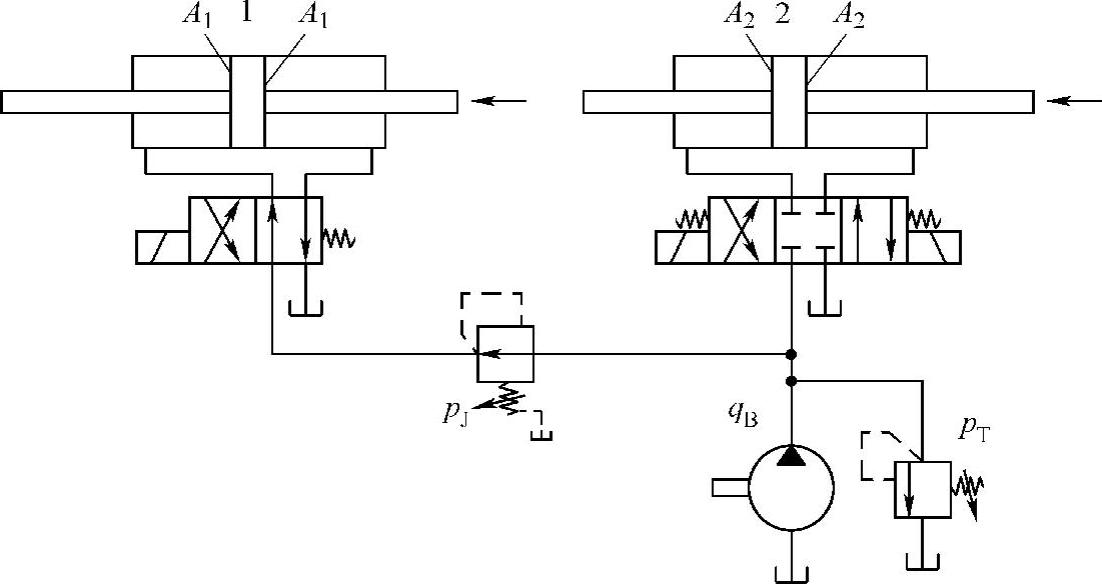

13）在图14-23所示液压系统中，两液压缸的有效面积A1=A2=100cm2，泵的流量qB=40L/min，溢流阀的调定压力pT=4MPa，减压阀的调定压力pJ=2.5MPa。若作用在液压缸1和液压缸2上的负载分别为15000N及40000N，不计一切损失，试分别确定两活塞杆在运动时和活塞运动到终端停止时，各缸的压力、活塞杆的运动速度和溢流流量。
图14-23 习题13）

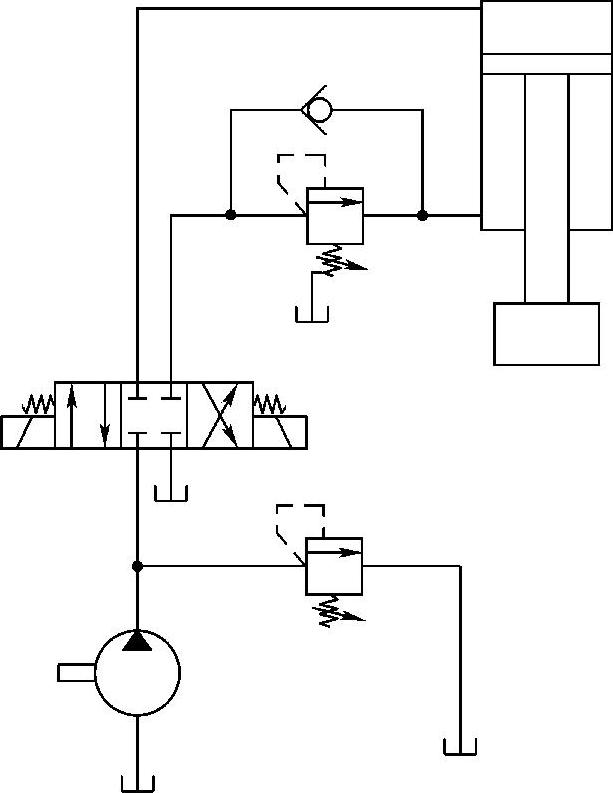

14）在图14-24所示液压系统中，D=100mm，d=70mm，活塞及负载的总重G=1500kg。提升时要求0.15s内均匀地达到稳定上升速度6m/min，停止时活塞不能下落。若不计损失，试确定溢流阀及单向顺序阀的调定压力。
图14-24 习题14）
