液压阀的思考题与习题解析

2023-06-15 历史故事版权反馈

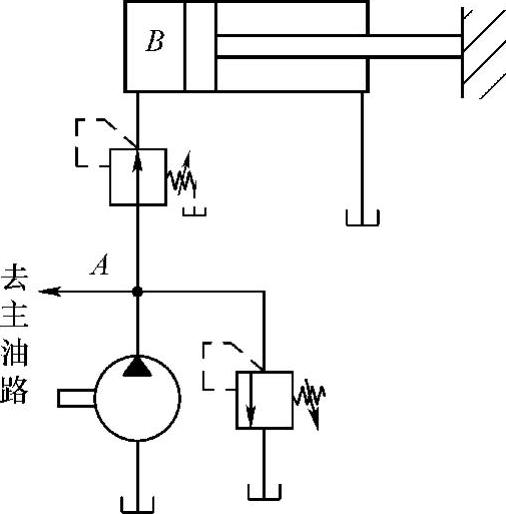

【摘要】：1）控制阀可分为几大类？试以滑阀式换向阀为例加以分析说明。4）电液三位换向阀与电磁三位换向阀在结构上有什么不同？画出液压原理图并加以说明。10）有哪些阀可以在液压系统中当背压阀用？13）流量阀的节流口为什么要采用薄壁孔而不采用细长小孔？14）试分析调速阀的工作原理。15）夹紧回路如图14-17所示。若溢流阀调整压力p1=6.3MPa，减压阀调整压力p2=2.5MPa，试分析活塞快速运动时，A、B两点的压力各为多少？

1）控制阀可分为几大类？

2）方向阀有几种控制方式？何谓换向阀的“位”和“通”？试以滑阀式换向阀为例加以分析说明。

3）试说明三位换向滑阀O、H、P、Y、M形的中位机能，各应用于什么场合？

4）电液三位换向阀与电磁三位换向阀在结构上有什么不同？

5）Y形溢流阀的阻尼小孔有什么作用？是否可以将阻尼孔堵死或加大？把Y形溢流阀的远程调压口接回油箱起什么作用？

6）画出直调式溢流阀与先导式溢流阀的流量压力特性曲线，并分析比较两者的差异。

7）溢流阀有哪几种用途？画出液压原理图并加以说明。

8）分析定值减压阀的工作原理。把减压阀的进出油口反接行不行？为什么？

9）溢流阀、减压阀和顺序阀各起什么作用？它们在原理上、结构上和图形符号上有何异同？顺序阀能否当溢流阀用？为什么？

10）有哪些阀可以在液压系统中当背压阀用？

11）对节流阀性能的主要要求是什么？试画出节流阀的流量压力特性曲线。

12）节流阀最小稳定流量有何意义？影响节流阀最小稳定流量的主要因素有哪些？
