液压泵、液压马达和液压缸思考题与习题
【摘要】：2）液压泵的排量与流量各取决于什么参数？6）一液压泵与液压马达组成的闭式回路，液压泵输出油压pB=10MPa，其机械效率ηm=0.95，容积效率ηv=0.9，排量VB=10mL/r，液压马达的机械效率ηmM=0.9，容积效率ηvM=0.9，排量VM=10mL/r。求驱动该液压泵的电动机所需的功率及液压泵输出的液压功率。14）某液压马达排量V=250mL/r，入口的压力为9.8MPa，出口压力为0.49MPa，其总效率η=0.9，容积效率ηv=0.92。当输入流量为22L/min时，试求液压马达的输出转矩和实际转速。
1）容积式液压泵的工作原理是什么？它们的工作压力取决于什么？工作压力与铭牌上的额定压力和最大压力有什么区别？
2）液压泵的排量与流量各取决于什么参数？流量的理论值与实际值有何区别？
4）何谓齿轮泵的困油现象？这一现象有什么危害？如何解决？
5）齿轮泵的泄漏途径有哪几种？
6）一液压泵与液压马达组成的闭式回路，液压泵输出油压pB=10MPa，其机械效率ηm=0.95，容积效率ηv=0.9，排量VB=10mL/r，液压马达的机械效率ηmM=0.9，容积效率ηvM=0.9，排量VM=10mL/r。若液压泵转速为1500r/min，试求下列各项：①电动机所需的功率；②液压泵输出的液压功率；③液压马达输出的转矩；④液压马达输出的功率；⑤液压马达输出的转速。
7）一液压泵，其最大工作压力p=21MPa，实际输出流量q=63L/min，容积效率ηv=0.9，机械效率ηm=0.9。问：驱动液压泵的电动机功率应为多少？
8）某液压泵输出油压为10MPa，转速为1450r/min，排量为200mL/r，液压泵的容积效率ηv=0.95，总效率η=0.9。求驱动该液压泵的电动机所需的功率及液压泵输出的液压功率（不计管路压力损失）。
9）齿轮泵的齿轮模数m=3mm，齿数z=15，齿宽b=25mm，转速为1450r/min，在额定压力下输出流量q=25L/min，试求该液压泵的容积效率。
10）已知双作用定量叶片泵的结构尺寸为：定子长径D=65mm，短径d=57mm，叶片厚度δ=2.25mm，叶片宽度B=24mm，叶片数为12，叶片倾角θ=13°。考虑叶片厚度的影响，求转速n=960r/min时的理论流量。
11）某变量叶片泵的转子外径d=83mm，定子内径D=89mm，叶片宽度B=30mm。求：①忽略叶片厚度，排量V=16mL/r时，其偏心量是多少？②定子与转子之间的最小间隙定为0.5mm，此变量泵最大可能的排量是多少？
12）某轴向柱塞泵柱塞直径d=22mm，分布圆直径D=68mm，柱塞数Z=7，当斜盘倾角α=22°30′，转速n=960r/min，输出压力p=10MPa，容积效率ηv=0.95，机械效率ηm=0.9时，试计算：①泵的理论流量；②泵的实际流量；③所需电动机功率。
13）一变量轴向柱塞泵有9个柱塞，其分布圆直径D=12.5cm，柱塞直径d=1.6cm，若泵以3000r/min运转，其输出流量q=50L/min，问：斜盘倾角是多少（忽略泄漏的影响）？
14）某液压马达排量V=250mL/r，入口的压力为9.8MPa，出口压力为0.49MPa，其总效率η=0.9，容积效率ηv=0.92。当输入流量为22L/min时，试求液压马达的输出转矩和实际转速。
15）活塞式、柱塞式和摆动式液压缸各用于什么场合较为合理？
16）两个单杆活塞液压缸，结构尺寸相同，如图14-14所示。图14-14a所示为活塞杆固定，左侧进油压力为p，回油压力为0；图14-14b所示为液压缸体固定，油路为差动连接，进油压力为p。问：①在输入流量q相同的情况下，两液压缸的运动速度是否相同？运动方向怎样？②两液压缸所能克服的最大负载各为多少？
17）如图14-15所示，两个相同的液压缸串联起来，两液压缸的无杆腔和有杆腔的有效工作面积分别为A1=100cm2和A2=80cm2，左缸输入油液的压力为p=6MPa，输入的流量q=12L/min，左缸输出油液的压力为0。若两缸承受的负载相同，不考虑一切损失，试求：①两缸能承担的最大负载？②两液压缸中活塞的运动速度？

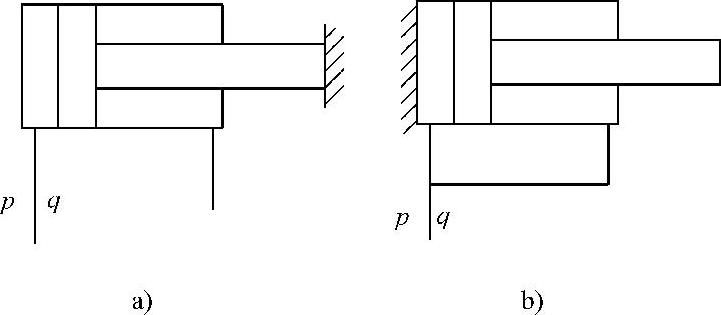

图14-14 习题16）

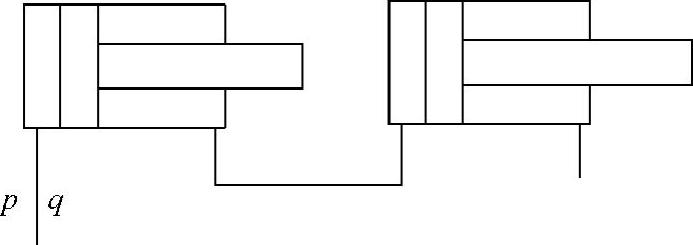

图14-15 习题17）

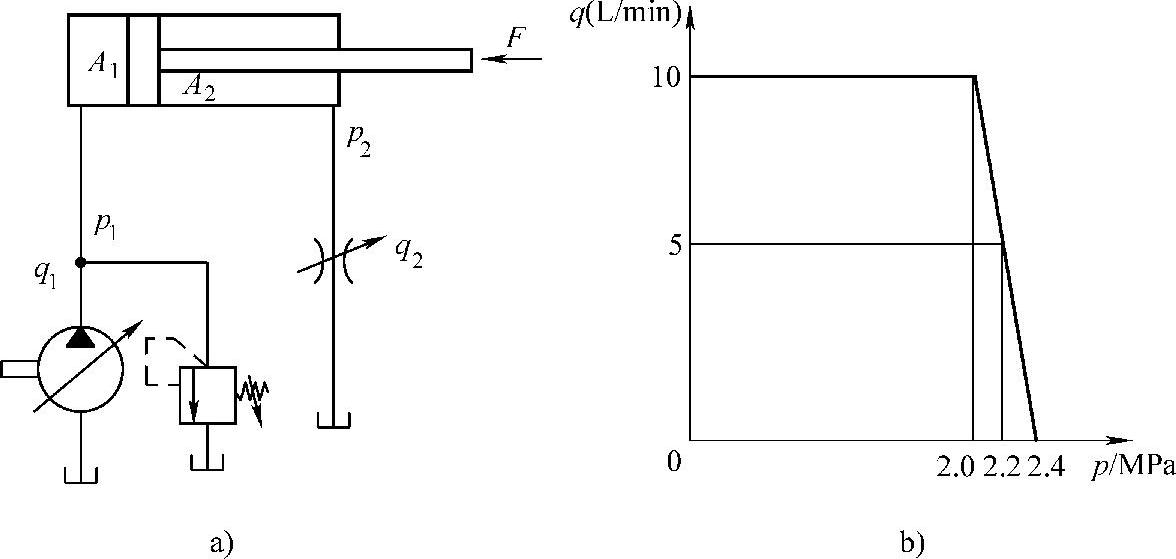

18）采用限压式变量叶片泵的液压回路如图14-16a所示，图14-16b所示为变量叶片泵调定的流量压力特性，液压缸两腔作用面积分别为A1=50cm2，A2=25cm2。当调速阀调定的流量q2=2.5L/min时，试求：①液压缸左腔的压力p1；②当负载F=0N时的p2？③当负载F=9000N时的p2？
图14-16 习题18）
提示：根据算得的流量在流量压力特性图上查得压力。
