液压传动基本知识思考题与习题优化
【摘要】：1）何谓液压传动？2）液压传动有哪些基本组成部分？3）液压传动与机械传动相比有哪些优缺点？求液压泵吸油口处的真空度。16）液压泵的流量q=32L/min，吸油管通径d=20mm，液压泵吸油口距液面高z=500mm，粗滤网的压力降Δp=0.01MPa，油液的密度ρ=0.9g/cm3，油液的运动黏度为20mm2/s。17）某液压系统由液压泵至液压马达的管路如图14-12所示。试求由液压泵至液压马达的全部压力损失。
1）何谓液压传动（即液压传动的定义是什么）？
2）液压传动有哪些基本组成部分？说明各组成部分的作用。
3）液压传动与机械传动相比有哪些优缺点？
4）液压油有哪些主要物理性质？选用液压油时如何考虑这些性质？选用石油基液压油的主要依据是什么？
5）试述黏度的定义，常用的黏度单位是什么？我国液压油的牌号与黏度有什么关系？
6）压力的定义是什么？压力有哪几种表示方法？
7）在液压系统中，压力是怎样产生的？
8）阐述帕斯卡定律，举例说明其应用。
9）伯努利方程的物理意义是什么？
10）阐述层流与紊流的物理现象及两者的区别方法。
11）管路中的压力损失有哪几种？受哪些因素的影响？
12）液压冲击和空穴现象是怎样产生的？如何防止？

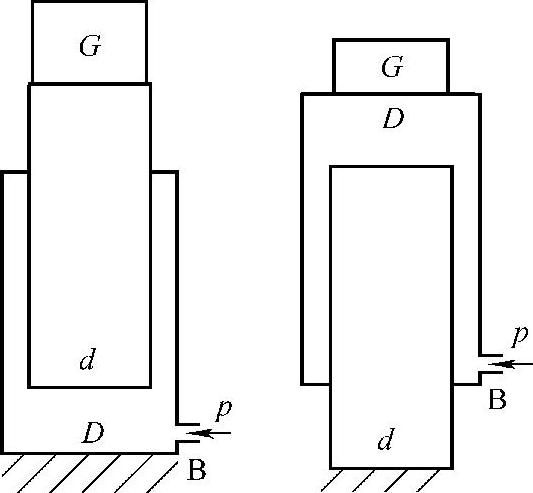

13）如图14-9所示，已知两液压缸的内径D=12cm，柱塞直径d=8cm，若不计液压缸、柱塞和油液的重量，由油口B向液压缸输入压力油液，问各液压缸最小输入多大压力才能将G=30000N的重物举起？

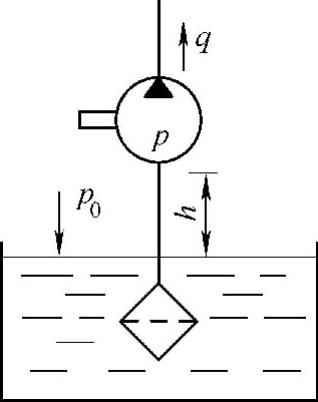

14）如图14-10所示，液压泵的流量q=63L/min，吸油管通径d=20mm，液压泵吸油口距液面高h=400mm，粗滤网的压力降Δp=0.012MPa，油液的密度ρ=0.9g/cm3，油液的黏度为20mm2/s。求液压泵吸油口处的真空度。
图14-9 习题13）
图14-10 习题14）
图14-11 习题15）

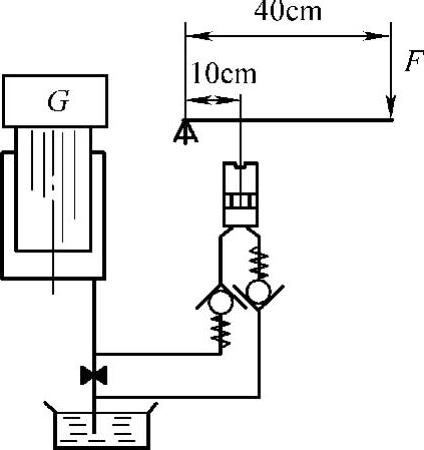

15）设有一液压千斤顶，其各部分尺寸如图14-11所示。大柱塞与小活塞直径分别为5cm与1cm。若需起升重量30000N的重物G，问在杠杆端应加多大的力F。
16）液压泵的流量q=32L/min，吸油管通径d=20mm，液压泵吸油口距液面高z=500mm，粗滤网的压力降Δp=0.01MPa，油液的密度ρ=0.9g/cm3，油液的运动黏度为20mm2/s。求液压泵吸油口处的真空度。

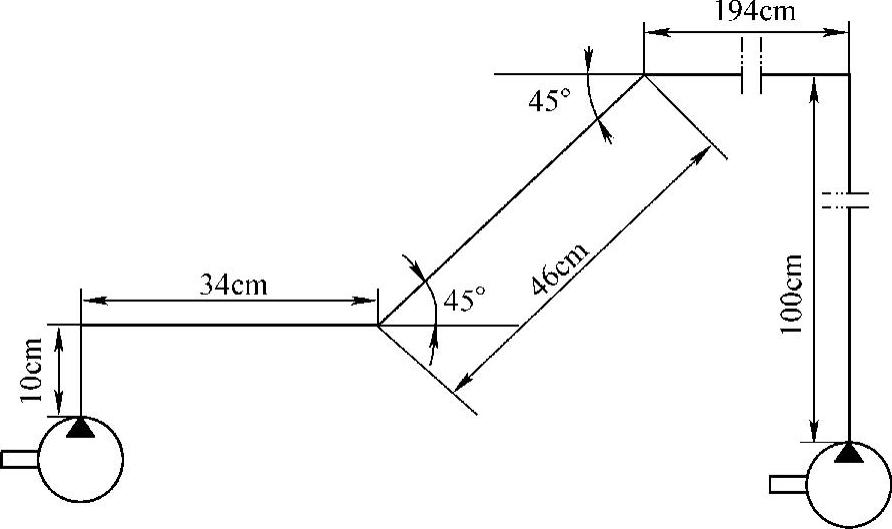

17）某液压系统由液压泵至液压马达的管路如图14-12所示。已知管径为1.6cm，油液重度γ=0.883×104N/m3，流速v=5m/s，管内壁相对表面粗糙度Δ＜0.0001，45°弯时局部阻力系数为0.3，90°弯时局部阻力系数为1.12。试求由液压泵至液压马达的全部压力损失。
图14-12 习题17）
18）已知直径为D的液流管道中有一薄壁孔板，小孔的直径为1.5mm，当管中的流量q=3L/min，油液的重度γ=0.883×104N/m3时，求油液通过小孔的压力损失。

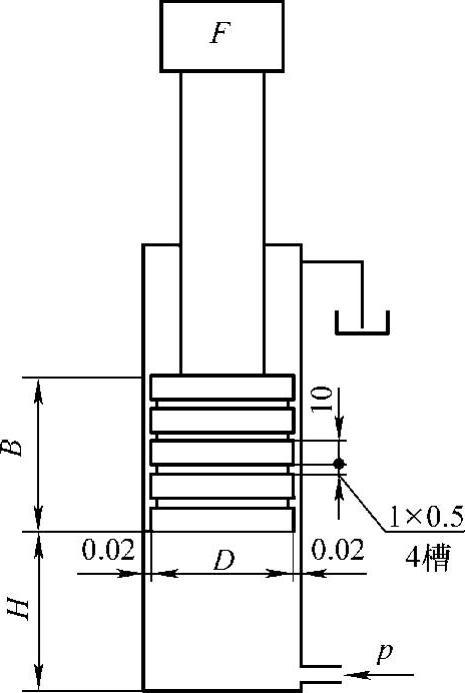

19）一用间隙密封的立式液压缸如图14-13所示，已知活塞直径D=50mm，厚度B=54mm，活塞与缸壁的间隙δ=0.02mm，加在活塞杆端的负载F=5000N（包括自重在内），油液动力黏度μ=50×10-3N·S/m2。试求：①进油压力p最小是多大时活塞才能开始向上移动。②当活塞移动到与液压缸底面的距离H=80mm时，关闭进油口，在密封环同心的情况下，忽略进油口的外漏和活塞的移动速度，活塞靠负载的作用自行下落，问活塞下落到缸底需多长时间？③若条件与②相同，而活塞上不加平衡槽，问活塞下落到缸底需多长时间？
图14-13 习题19）
